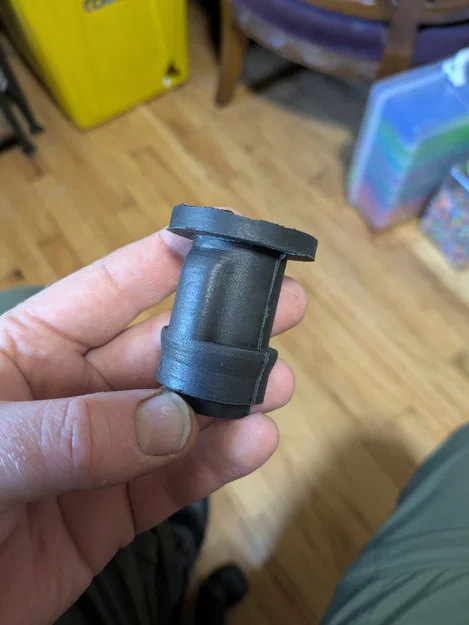

Bushing gối phụ khung sau Mazda 323 BF (Mazda 323 BF rear subframe bushing)

File khuôn để đúc lại cao su/bushing gối phụ khung (rear subframe bushing) cho Mazda 323 GTX — món này Mazda đã ngừng bán (NLA). Bạn sẽ cần lõi thép (steel core) lấy từ bushing zin, nhưng mình có kèm thêm file cho phần core nếu bạn không kiếm được.

Bộ khuôn gồm 4 phần, siết lại với nhau bằng vít gỗ (wood screws) loại tiêu chuẩn. Mình đang dùng polyurethane 2 thành phần (2 part polyurethane) tầm 70 shore và cho kết quả rất ổn. Sau khi in xong các phần khuôn, hãy phủ MỌI bề mặt một lớp wax chống dính khuôn (mold release wax). Wax đánh xe (automotive wax) chắc cũng dùng ổn. Polyurethane bám PLA rất dữ, nên nhớ phủ thật kỹ toàn bộ bề mặt; khuyến nghị phủ nhiều lớp.

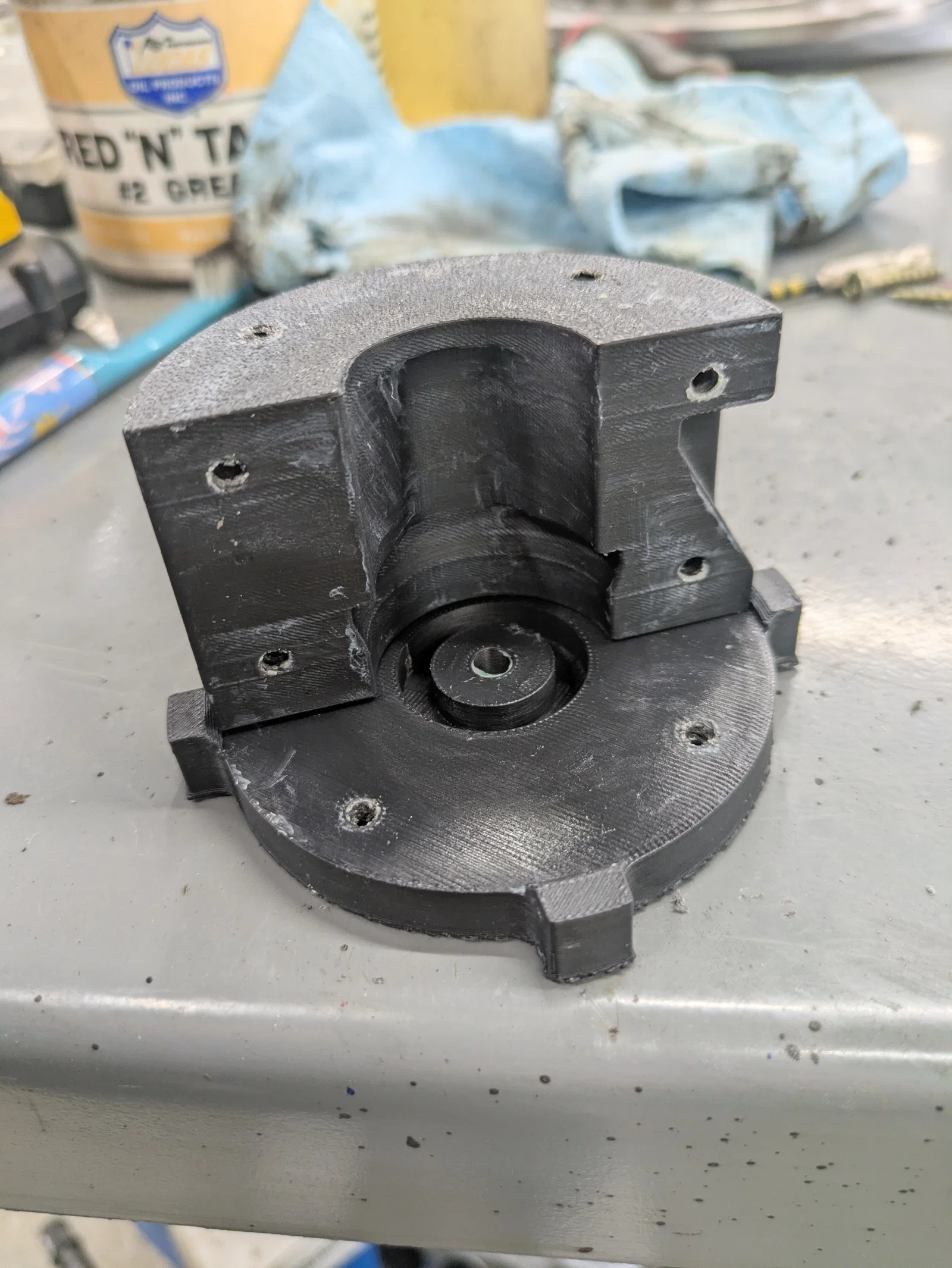

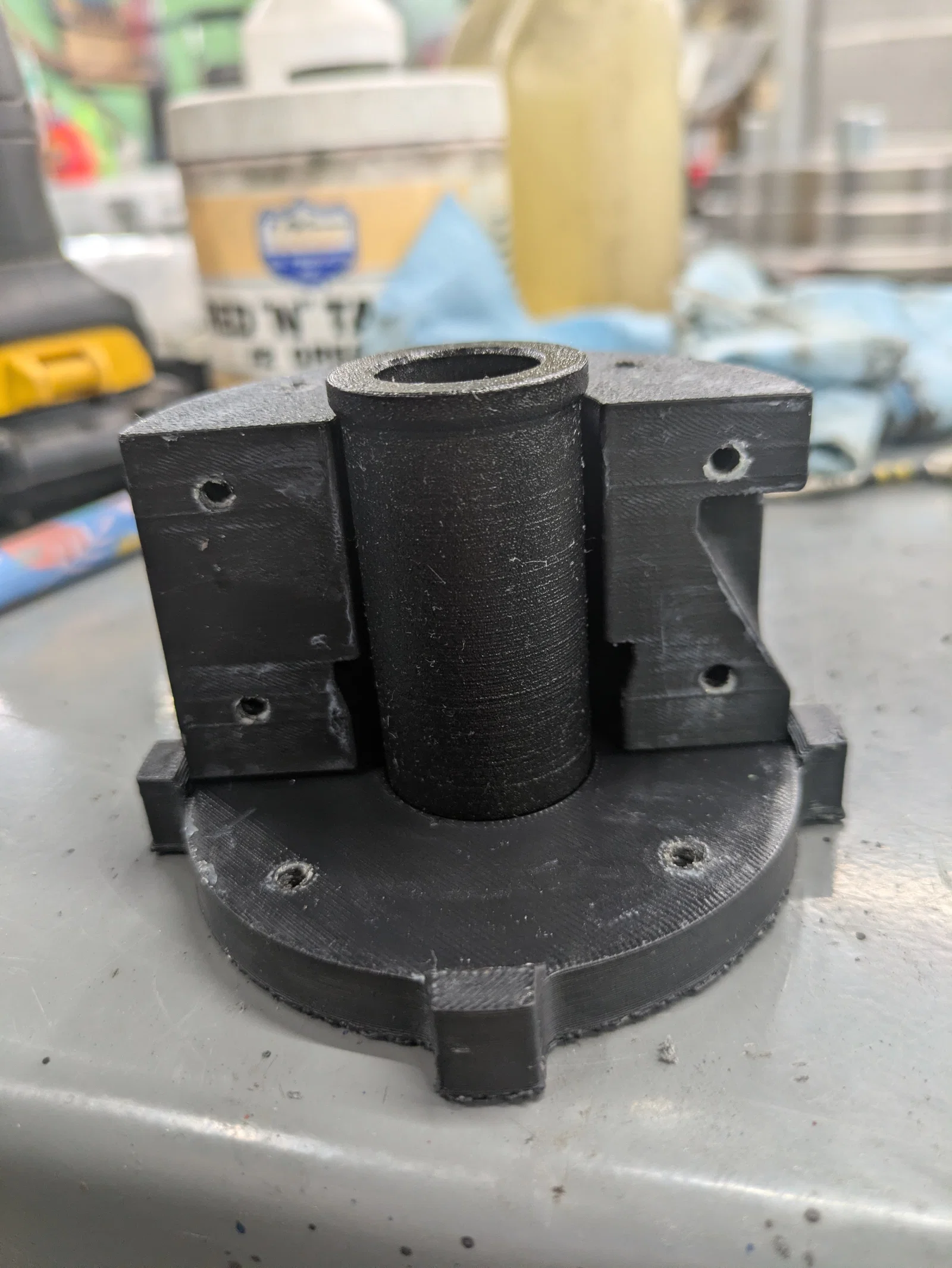

Cách ráp khuôn: cắm đầu nhỏ hơn của lõi thép vào lỗ counterbore ở phần khuôn đáy. Lắp hai miếng hông sao cho phía đường kính lớn hơn quay về phía tấm đáy. Bắt vít cố định hai miếng hông với phần đáy, rồi lắp/siết miếng trên cùng. Vậy là khuôn sẵn sàng để dùng.

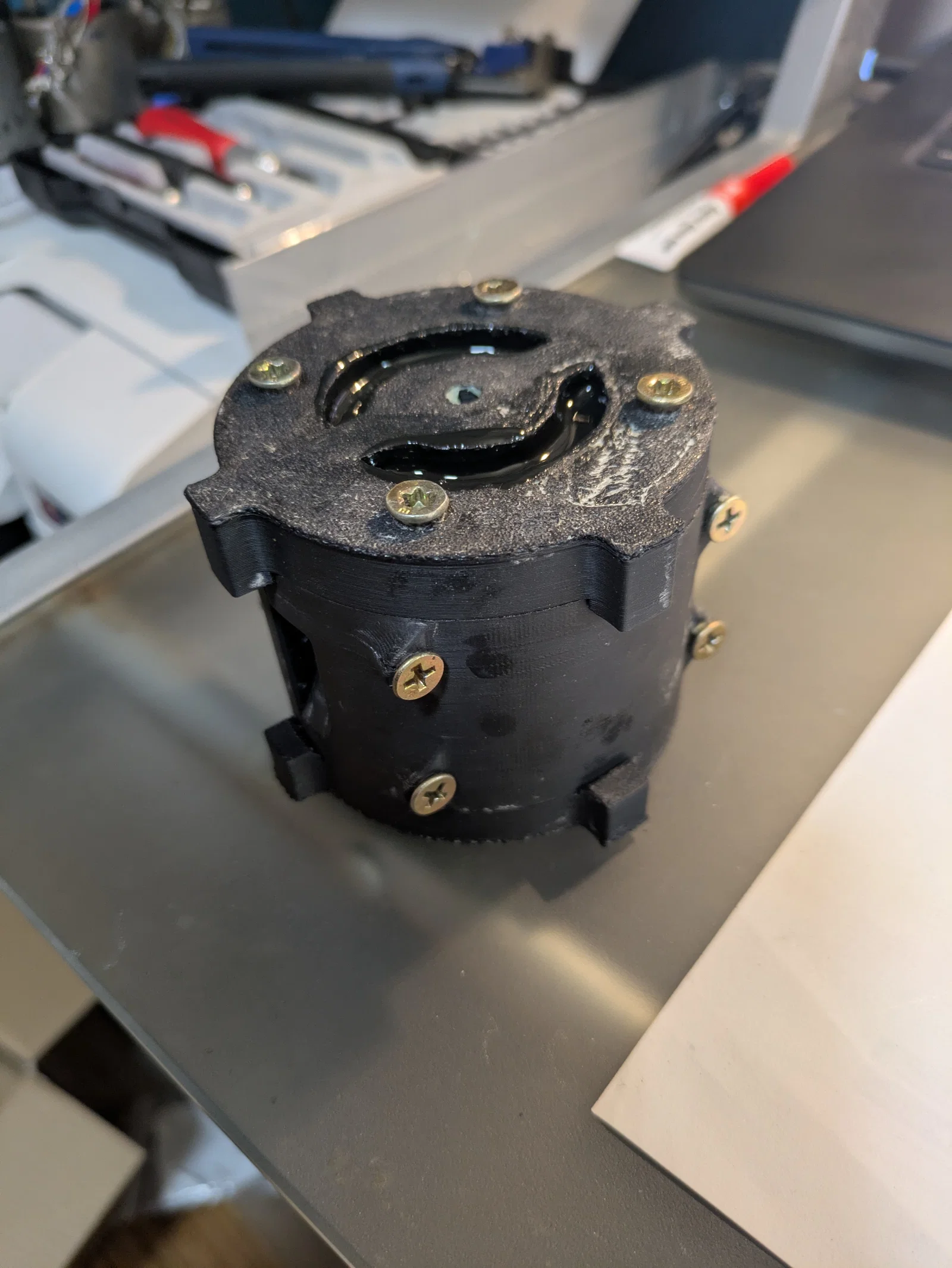

Hai miếng hông có 2 lỗ nhỏ gần tấm đáy; bạn cần bơm polyurethane vào hai lỗ đó cùng lúc. Mình dùng 2 xi-lanh 10mL như loại này. Bơm poly từ từ vào khuôn, cố gắng giữ cho vật liệu chảy đều ở cả hai xi-lanh. Bơm tới khi poly bắt đầu trào ra ở các lỗ phía trên. Rút xi-lanh ra và bịt các lỗ bơm.

Nếu bạn có bơm hút chân không (vacuum pump) thì mình khuyên nên hút chân không cho poly sau khi trộn để loại bọt khí. Mình cũng hút chân không cho cả khuôn sau khi bơm đầy khoảng 5 phút để chắc chắn không còn rỗ khí bên trong; tuy nhiên chỉ cần bơm từ dưới lên thì thường cũng đã ra kết quả chấp nhận được.

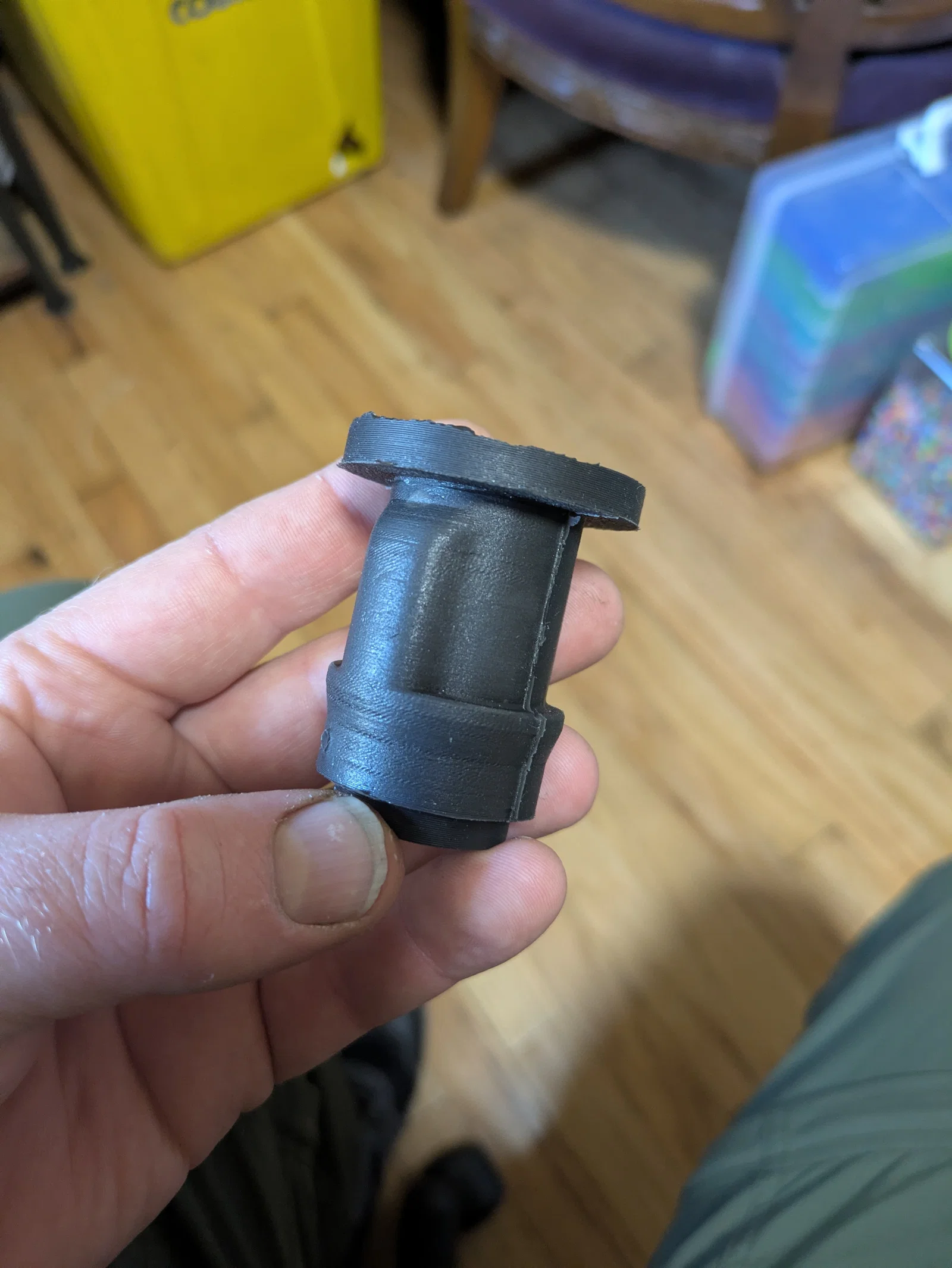

Mình cũng đính kèm thêm một file chỉ có phần cao su/bushing, không có lõi thép, vì có vài bạn muốn thử in riêng phần “rubber area” này.
