Jig mài tinh (honing) lưỡi Jointer/Planer

Tác giả Cary_972553

Lượt tải: 6
Lượt thích: 2
Lượt coi: 70
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 7 file · 2,2 MB· 2,2 MB

File 7 2,2 MB

jointer_hone_jig_8in_1778205966.stlSTL · 524,3 KB
jointer_hone_jig_6in_1778205968.stlSTL · 409,6 KB
jointer_hone_jig_coupler_1778205969.stlSTL · 55,2 KB
jointer_hone_jig_6in_1778205970.stepSTEP · 129,4 KB
jointer_hone_jig_8in_1778205971.stepSTEP · 153,5 KB
jointer_hone_jig_6in_larger_blade_1778205973.stlSTL · 409,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #377341
Danh mục: DIY
Ngày đăng: 08/05/2026
Giấy phép: CC BY-SA — Ghi công, chia sẻ tương tự
Thẻ: jig
sharpening
blades
knives
joiner
planer
jointer
hone

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

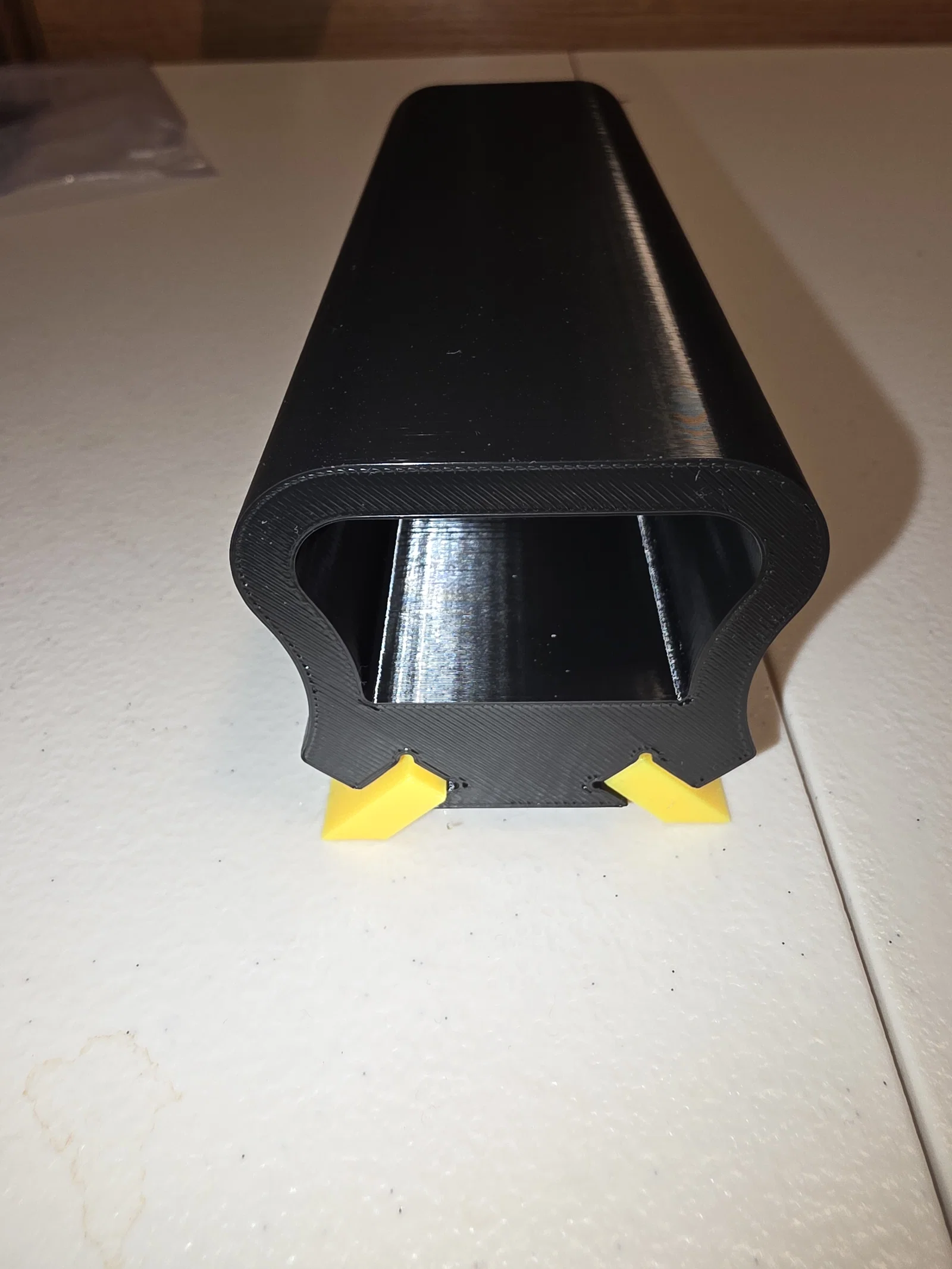

Dùng để hone (mài tinh) lưỡi bào/lưỡi jointer. Mình làm bản 8" và bản 6". Mình cũng tính làm bản 12", nhưng nghĩ là không nhiều người in được chiều cao 12". Mình in theo kiểu dựng đứng. Mình có thiết kế thêm một cái coupler để bạn có thể dán nối nhiều đoạn lại với nhau nếu cần dài hơn. Nếu ai muốn bản kiểu dài 12" thì nhắn mình biết. Bạn sẽ cần vài món như M5 knurled heat inserts và M5 set screws để hoàn thiện. Kẹp được lưỡi dày tối đa 1/4".

Mình có thêm một phiên bản cho lưỡi lớn hơn, tăng thêm độ đỡ (lưỡi được tựa sâu hơn) ở phía dưới chỗ lưỡi, nếu lưỡi của bạn đủ rộng.
