MTG — Dial Chapter Saga (I/II/III/IV) kèm kim Snap-Fit

Một cái dial nhỏ, hoa văn kiểu cổ để theo dõi bạn đang ở chapter nào của một Saga enchantment.

Các lá Saga trong Magic: the Gathering có 3 hoặc 4 khả năng theo chapter (in I, II, III, IV) kích hoạt lần lượt — cái dial này giúp bạn đánh dấu chapter đang active nhìn cái là biết, khỏi cần bốc cả nắm +1/+1 counters hay xài xúc xắc dễ bị đụng cái là lệch.

Bố cục

                I
               ╱│╲
              ╱ │ ╲           ← kim xoay (rotating pointer)
         IV ──┼─┼─── II
              ╲ │ ╱
               ╲│╱
                │
               III

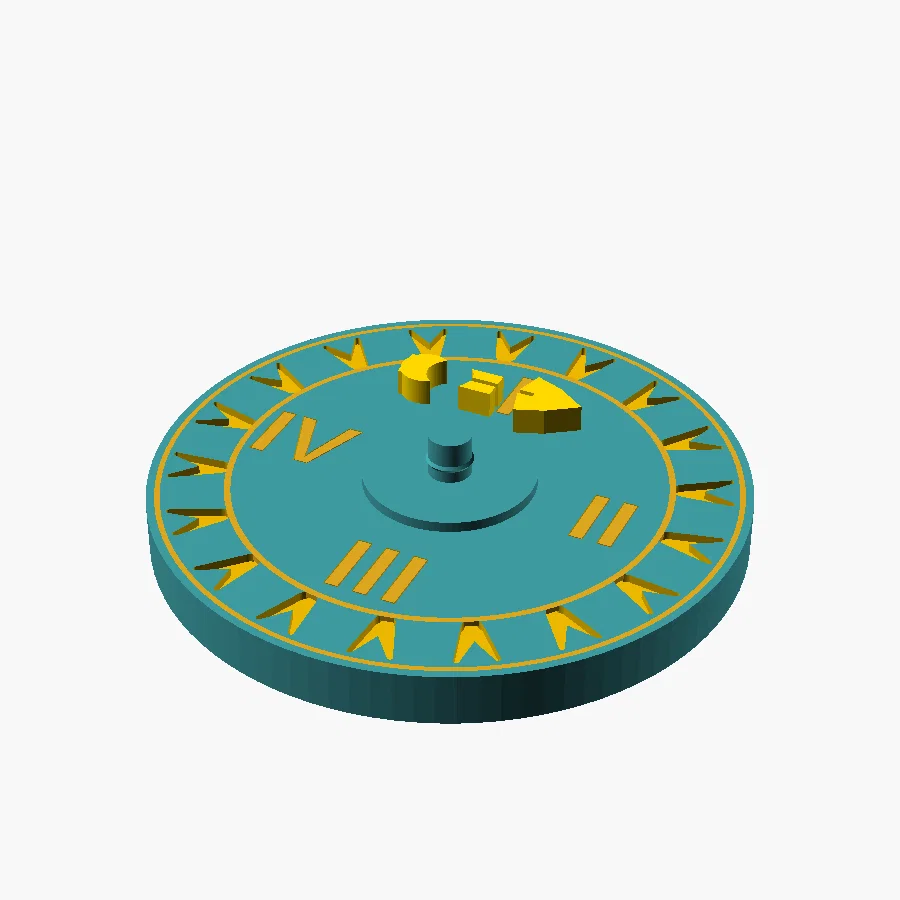

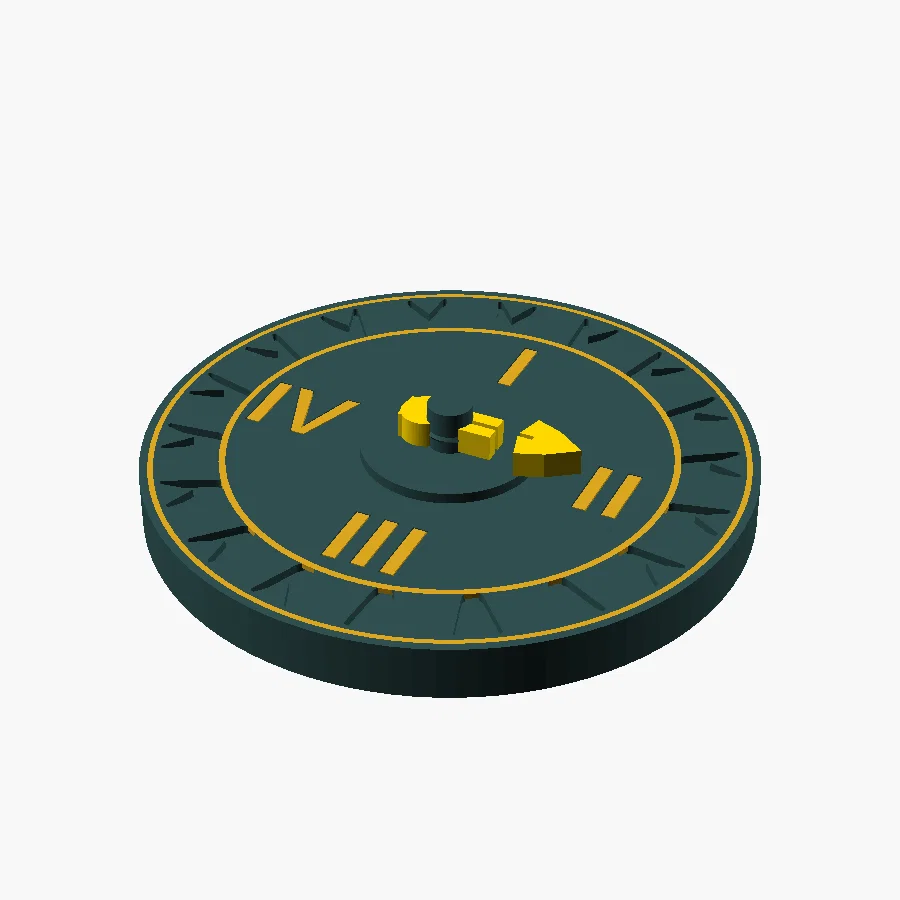

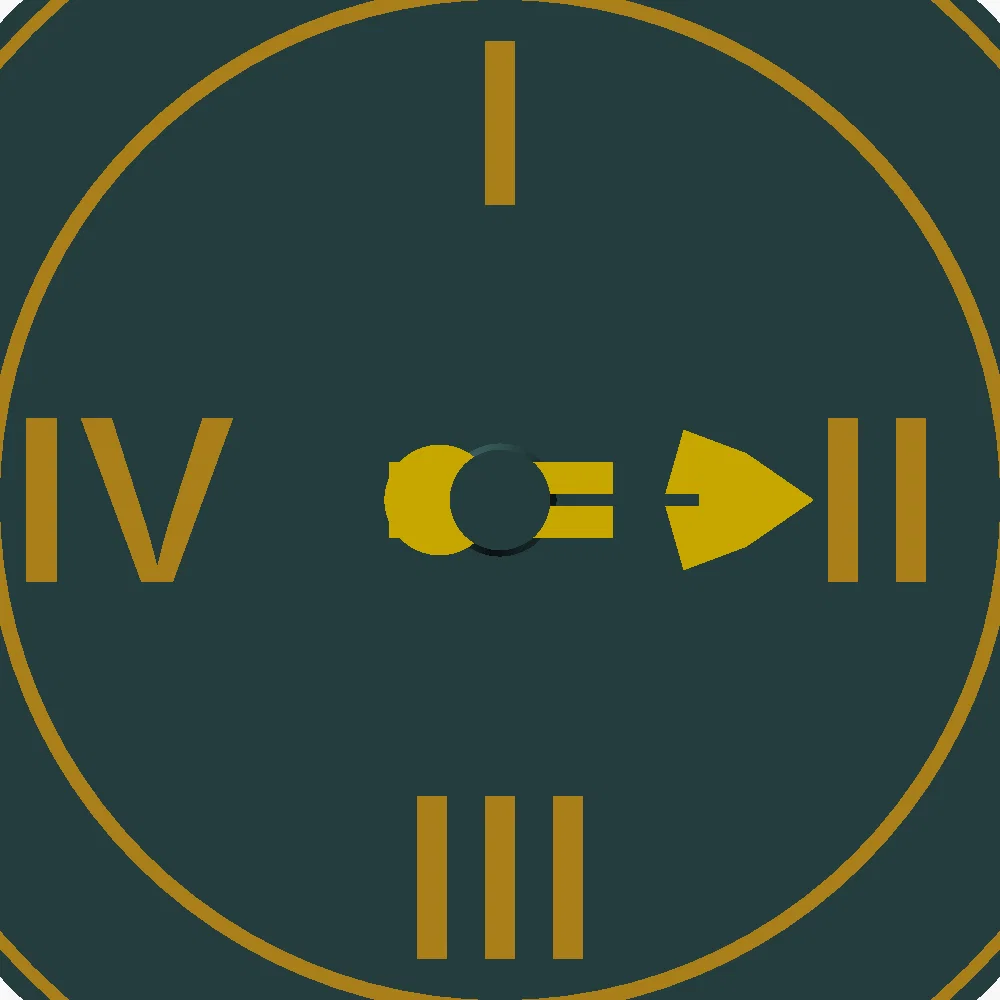

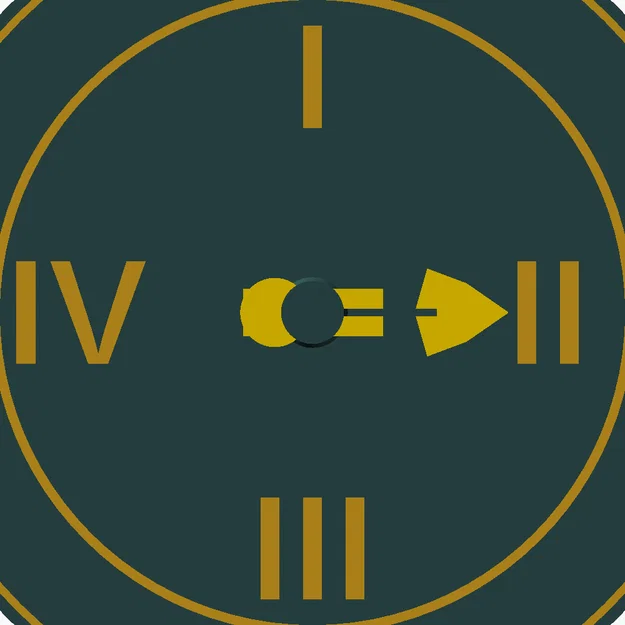

• Đĩa 55 mm có viền khắc vòng nguyệt quế và số La Mã ở 4 hướng chính (12 / 3 / 6 / 9 giờ = I / II / III / IV).
• Snap-fit pointer gắn thả xuống trụ ở giữa và xoay trơn.
• Khắc vòng trong / vòng ngoài để “đóng khung” dải số.

Bạn sẽ in gì

Phần thân + phần nhấn là in hai màu khóa tọa độ (coordinate-locked two-colour print):

• combined.stl — ASCII multi-solid (body + accents) cho workflow Split to Parts của Bambu Studio. Khuyến nghị.
• body.stl — filament A (thân dial màu tối) — phương án 1 màu.
• accents.stl — filament B (phần “cấy” khắc màu vàng) — thả vào các rãnh lõm của thân nếu bạn in rời từng phần.
• pointer.stl — kim xoay (một chi tiết nhỏ riêng).

Workflow Bambu AMS (khuyến nghị)

1. Import combined.stl vào Bambu Studio.
2. Right-click object vừa import → Split to Parts.
3. Sẽ xuất hiện 2 sub-part tên body và accents, được khóa đúng tọa độ.
4. Gán filament A (tối / chịu lực) cho body.
5. Gán filament B (vàng / accent) cho accents.
6. Import pointer.stl riêng, gán filament B.
7. Slice. In phẳng trên bed, không cần supports.

Vì sao dùng combined STL có named solids? Workflow “Add Part” của Bambu sẽ tự sắp xếp lại tọa độ — lúc đó phần accents màu vàng sẽ bị lệch tâm. Một ASCII STL duy nhất có 2 named solids + Split-to-Parts sẽ giữ căn chỉnh chính xác.

Phương án 1 màu

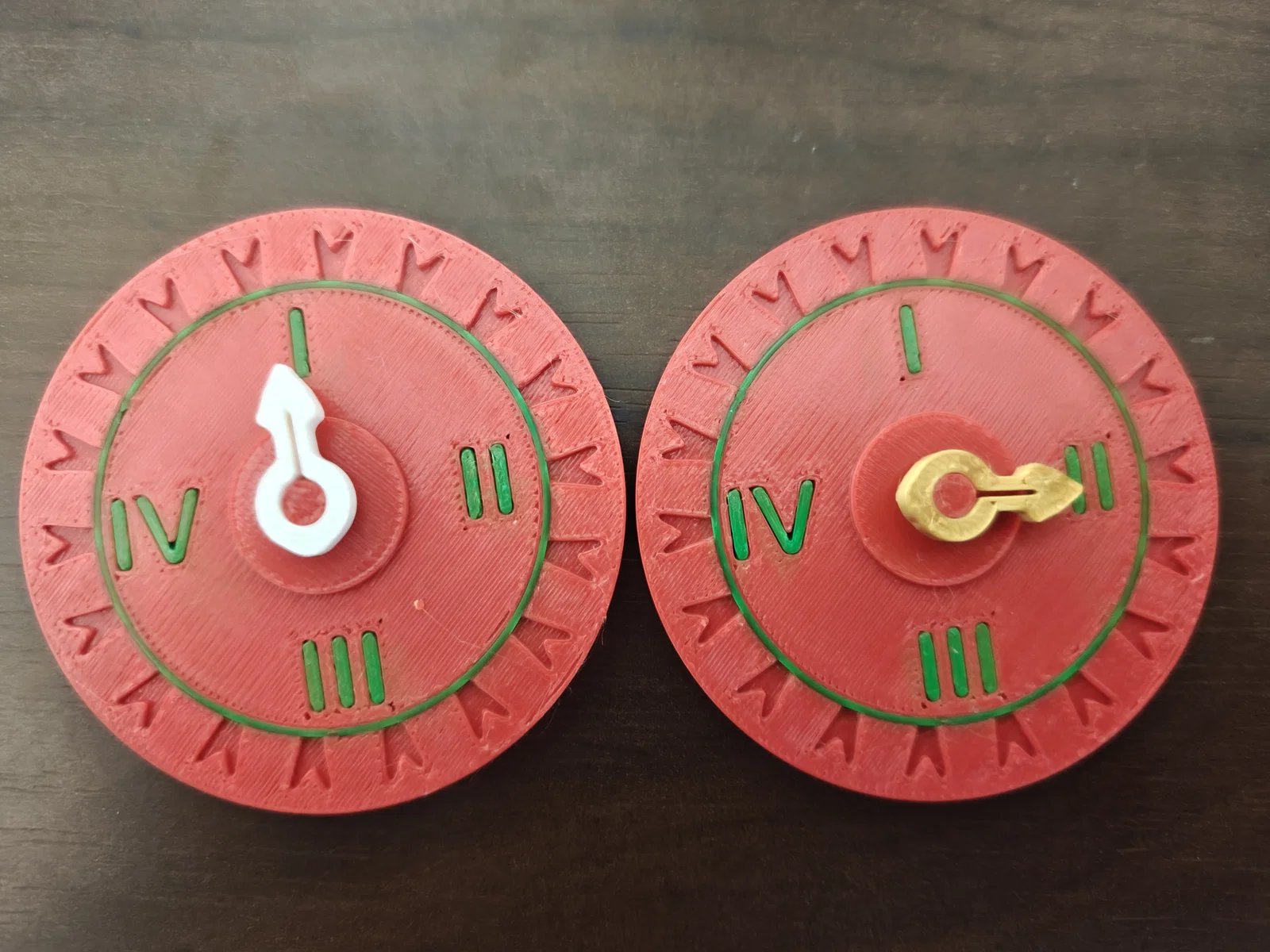

Nếu bạn không có AMS, chỉ cần in body.stl + pointer.stl và chấp nhận dial đơn sắc — phần khắc là dạng lõm nên vẫn dễ đọc. Hoặc bạn có thể pause và thay filament ở layer bắt đầu phần vòng nguyệt quế.

Trụ giữa kiểu snap-fit

Trụ giữa của dial có gờ snap kiểu interference 0.25 mm; lỗ có rãnh của pointer sẽ nén vượt qua gờ khi ráp lần đầu, rồi khóa kim tại chỗ nhưng vẫn xoay tự do. Tinh chỉnh theo “mana-counter recipe” trong source repo (docs/research/snap_fit_post_and_slotted_bore.md).

Thiết lập in

• Bambu Lab P2S hoặc máy FDM nozzle 0.4 mm bất kỳ
• Layer height 0.2 mm, 2 walls, 15% infill
• PLA Basic
• Không cần supports
• Dial: in mặt trên (face UP) trên bed (phần khắc nằm phía trên)
• Pointer: in phẳng

Source

Có kèm file .scad dạng parametric đầy đủ. Các biến ở đầu file điều khiển đường kính, mật độ hoa văn viền, font, và dung sai snap-fit.
