Adapter gắn laser cho polar scope Star Adventurer + vòng nhấn nút (Button ring)

Remix từ Gắn laser xanh cho Skywatcher Star Adventurer Tác giả PacoSerrano

Tác giả LayerMakes3D

Lượt tải
2
Lượt coi
52

File 5 666,7 KB

  • Adapstaradv_0.3mm_polar_scope_tolerence_tight_1778205047.3mf3MF · 151,5 KB
  • Adapstaradv_0.4mm_tolerence_snug_1778205048.3mf3MF · 150,7 KB
  • Adapstaradv_0.5mm_loose_1778205049.3mf3MF · 151,5 KB
  • Buttonring_friction_fit_1778205050.3mf3MF · 23,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

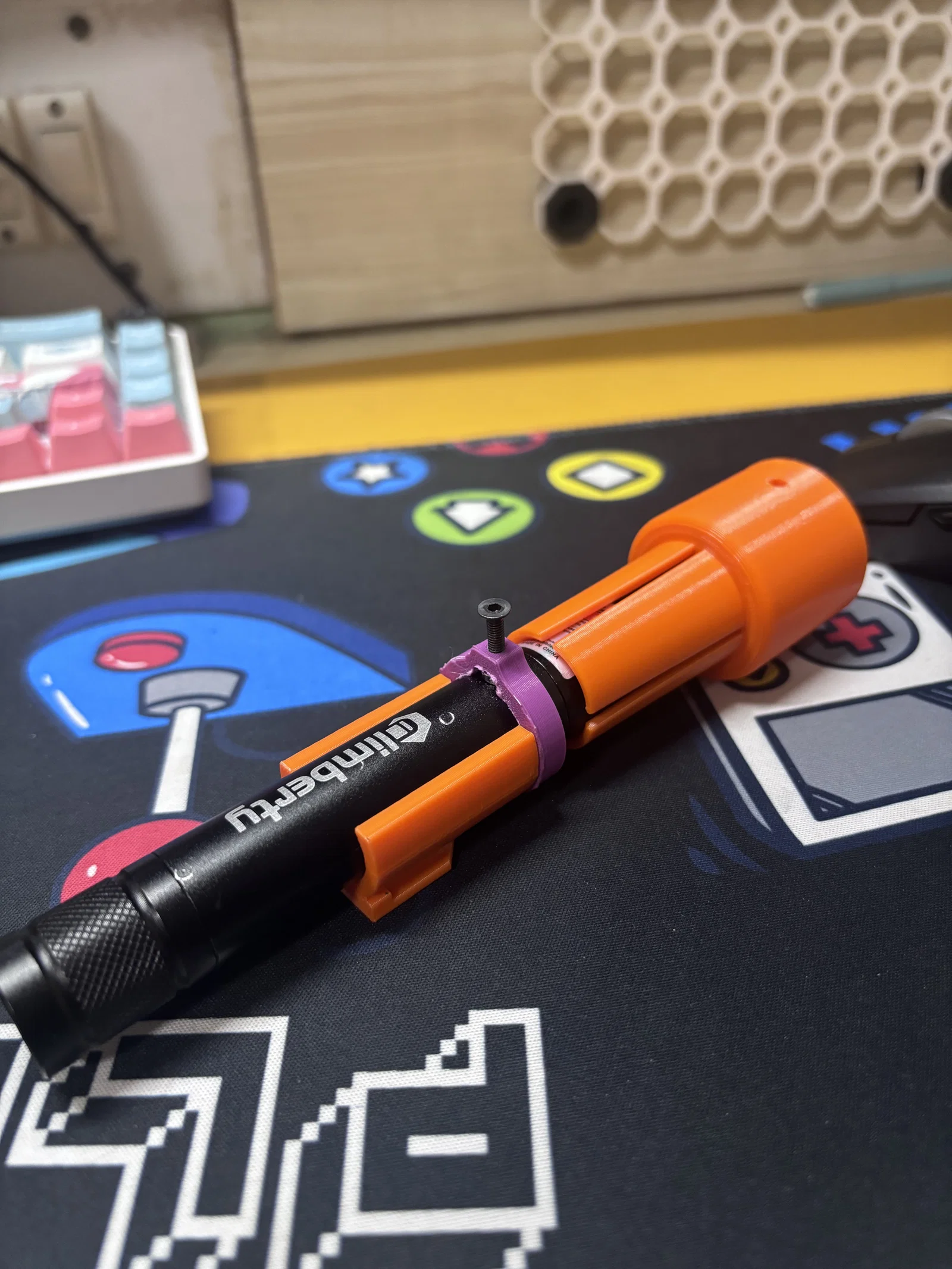

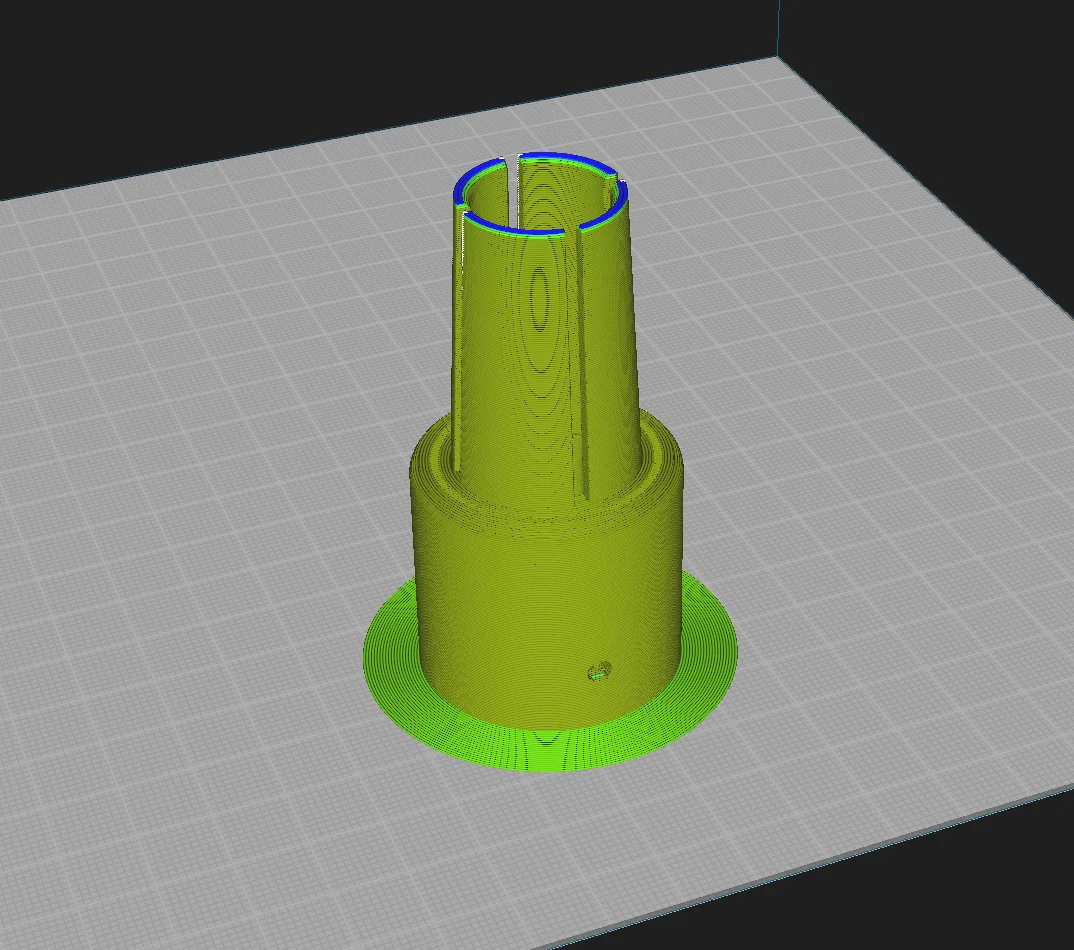

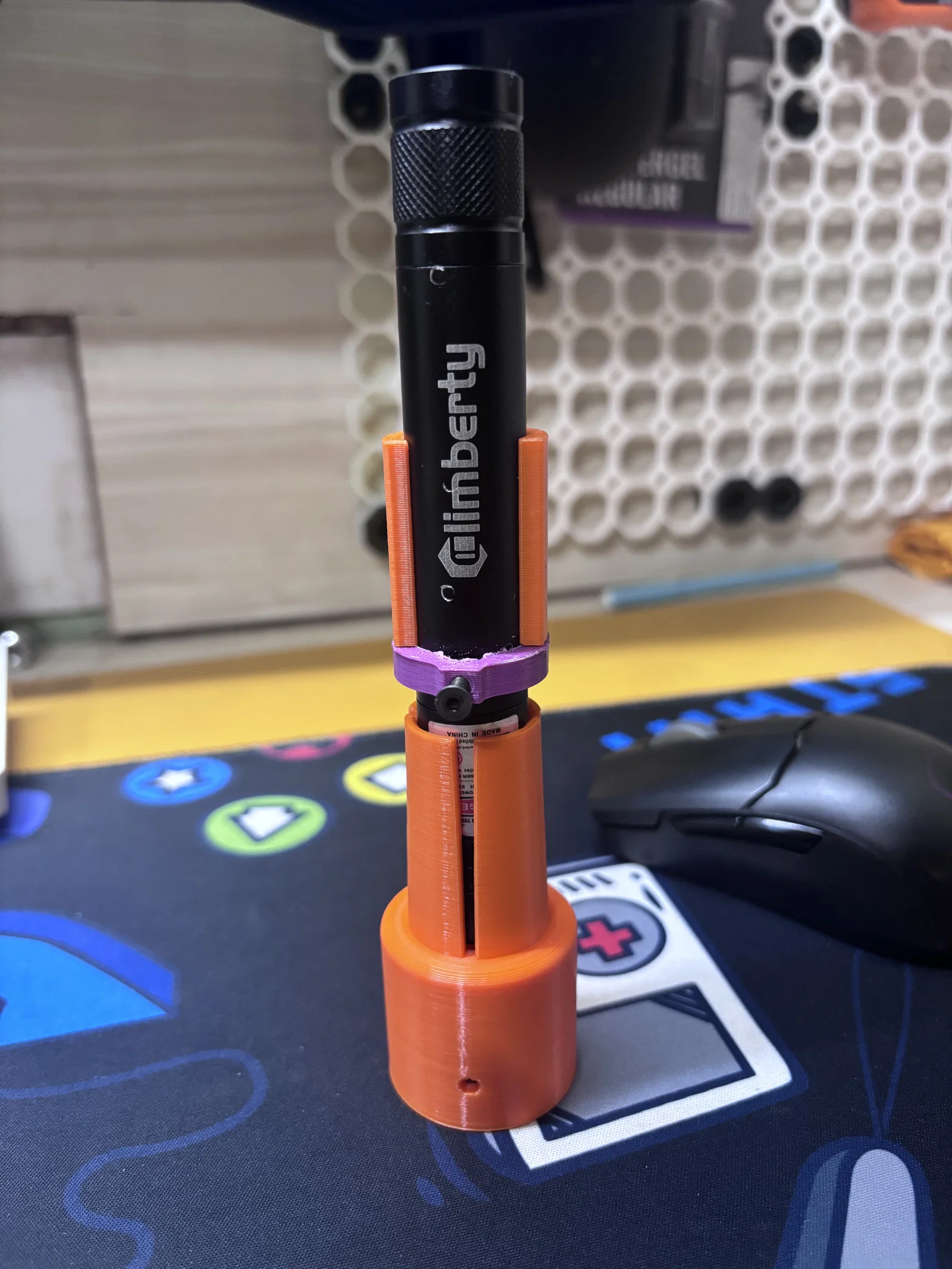

Dùng món này để gắn laser đường kính 19mm vào polar-scope của ngàm Skywatcher Star Adventurer EQ. Phần ngàm/“flaps” (chỗ kẹp laser) dài 40mm. Có 2 lỗ để bạn dùng vít M3 hoặc M4 siết chặt adapter lên scope nếu cần (mình thấy không cần vít vẫn khá khít, nhưng có thể bị tuột nếu bạn chỉnh vĩ độ trên khoảng 30–40 độ trở lên; cần thì dán tape để tăng ma sát cho kiểu friction fit).

Vòng nhấn nút (button ring) dùng vít M3. Lưu ý nút trên laser của bạn có thể khác kích thước, bạn chà nhám/phay rộng cái rãnh theo nhu cầu. Cả hai mẫu đều làm cho laser pointer đường kính 19mm. Thiết kế friction fit, nhưng mình có dán một lớp băng keo hai mặt mỏng để nó không bị trượt ra khi thao tác với laser.

Mình đã test với PLA+ và PETG. Nên dùng PETG vì phần ngàm/“flaps” sẽ hơi nở khi đưa laser vào; dùng lặp lại có thể làm PLA bị lỏng dần.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mff3d
Số file mô hình
5
Tổng dung lượng
666,7 KB
File lớn nhất
189,9 KB
