Kẹp dây thừng (Rope clamp/Rope clip) – không cần phần cứng

Mô tả

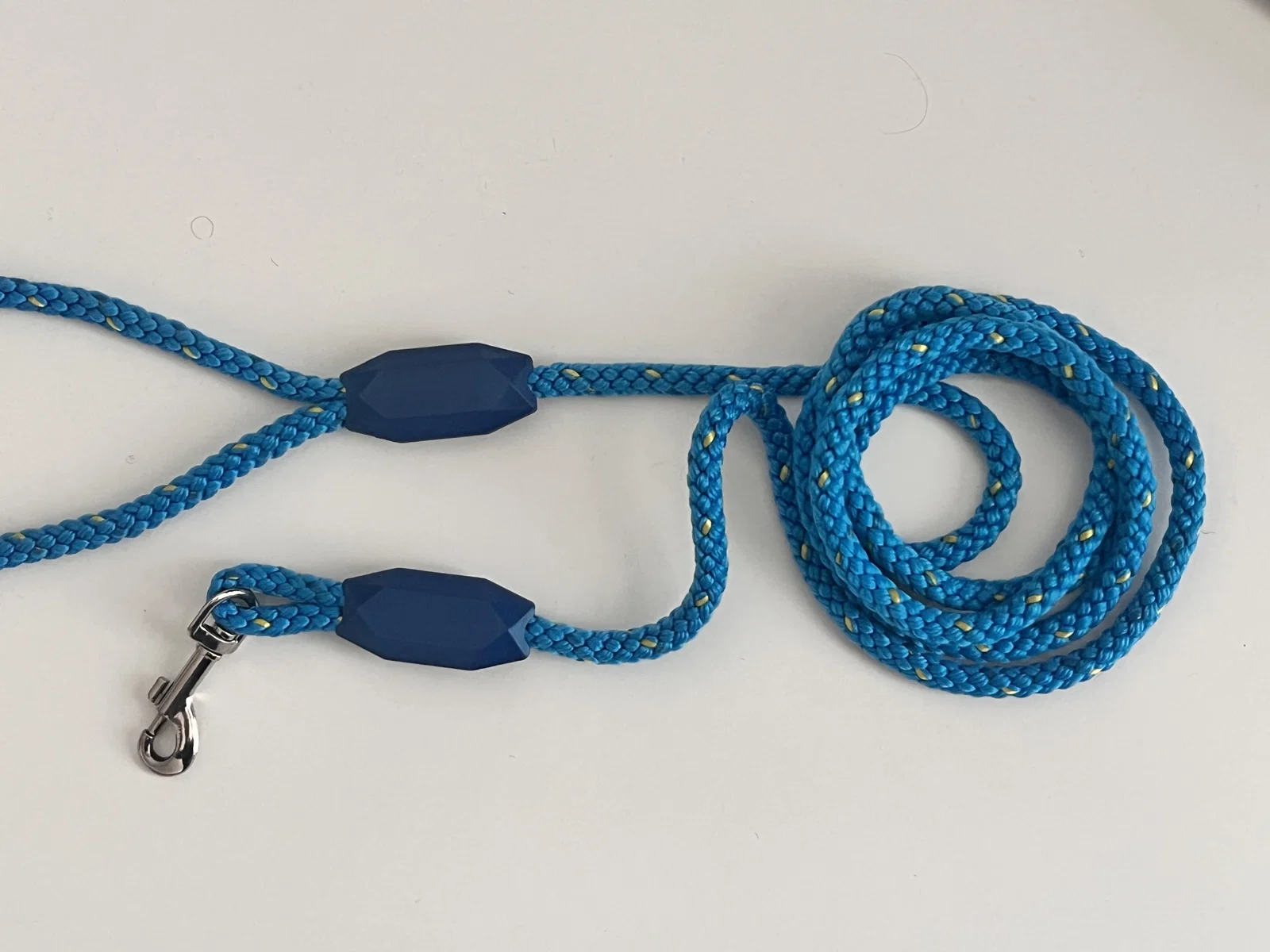

Kẹp dây (rope clamp) cho dây dắt chó và các mục đích tương tự. Hiện tại có 2 phiên bản:

• file ropeClamp-1-2-8mm.stl để tạo vòng: một đầu kẹp 2 sợi dây, đầu còn lại kẹp 1 sợi.

• file ropeClamp-2-2-8mm.stl để tạo vòng và cho đầu dây luồn xuyên qua kẹp: hai đầu đều kẹp 2 sợi. Mình chưa tự test phiên bản này vì không cần dùng.

Kẹp được thiết kế cho dây đường kính 8mm. Bạn có thể thử scale để dùng cho đường kính khác. Chắc mình không khuyên nhỏ hơn nhiều vì các ngàm khóa (locking clips) có thể sẽ không đủ cứng.

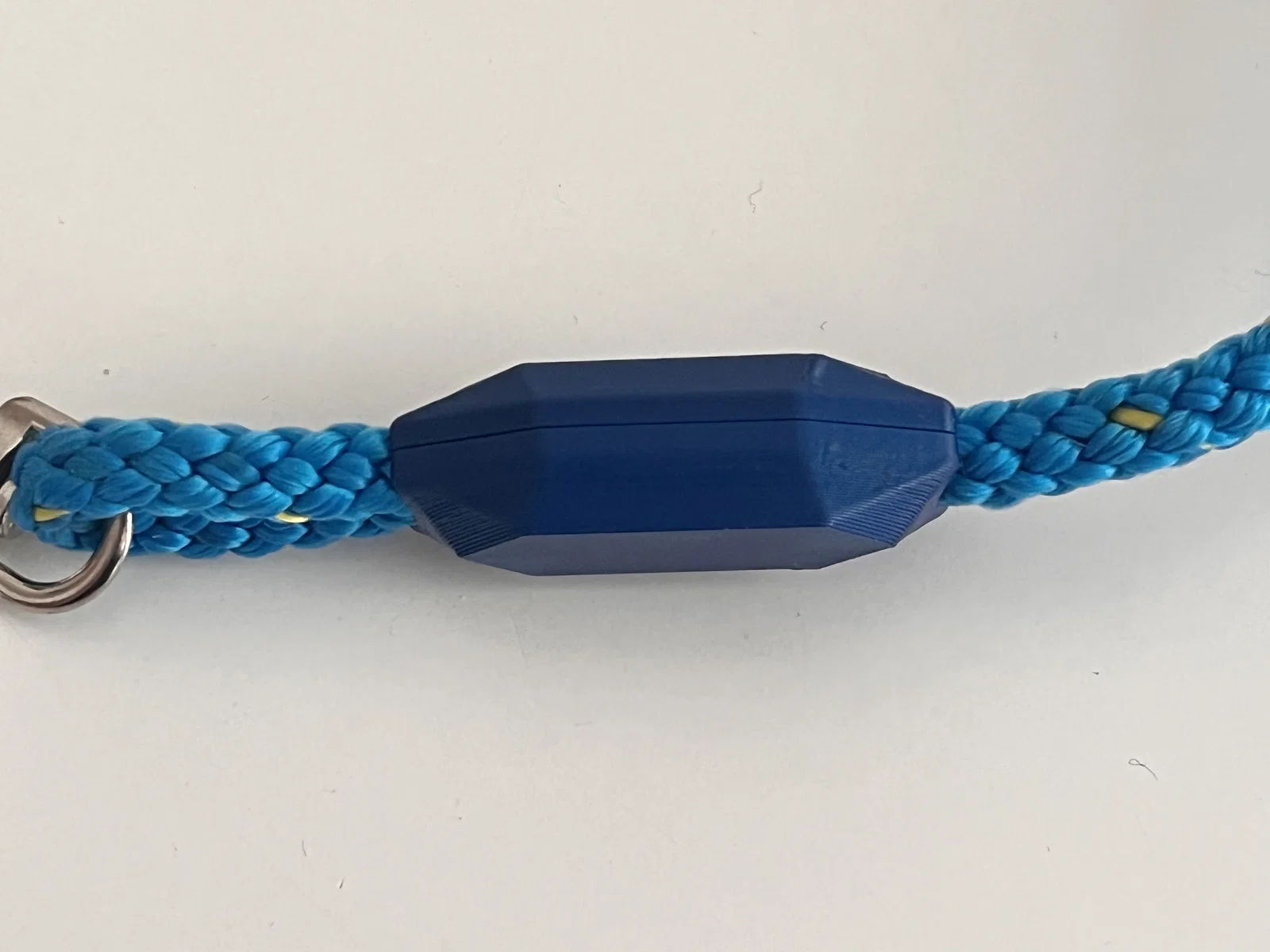

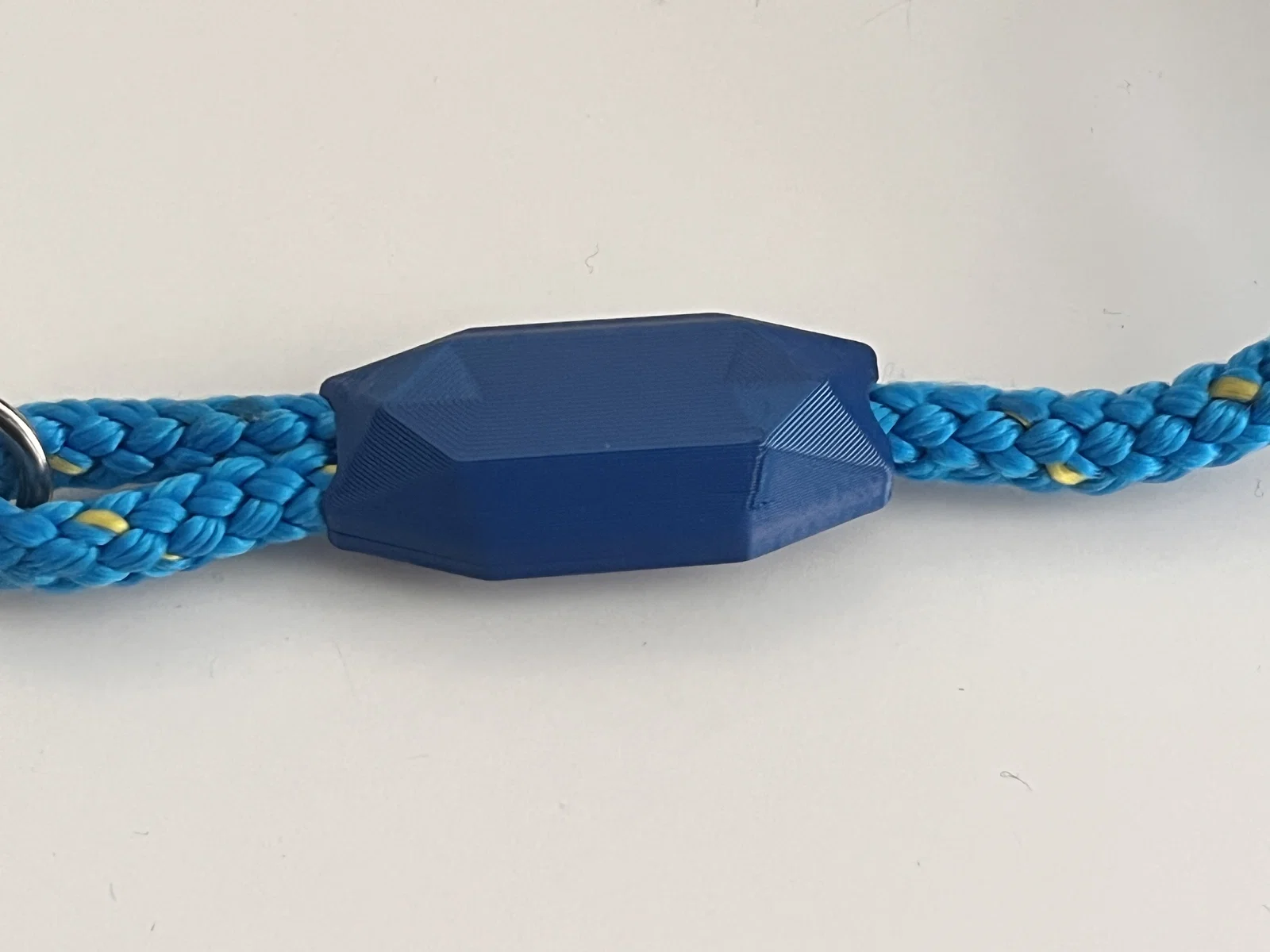

Kẹp đối xứng và bấm khớp với nhau, không cần phần cứng (hardware) bổ sung. Mình là đàn ông trưởng thành và không thể kéo dây tuột ra khỏi kẹp.

CẢNH BÁO! Không nên dùng kẹp này để treo các vật nặng hoặc nguy hiểm nếu không có biện pháp an toàn bổ sung. Tuyệt đối không dùng kẹp này như phương án duy nhất để cố định xích đu trẻ em, thang dây, võng (hammock), v.v.

In 2 cái để ghép thành 1 kẹp.

KHÔNG DÙNG CHO MỤC ĐÍCH THƯƠNG MẠI. Kể cả trên Etsy.

In 3D

Mình gợi ý các thiết lập sau:

• vật liệu: PETG hoặc ABS

• layer: 0.2mm

• perimeters: 8 - cách này sẽ không tạo infill ở phần vách

• top / bottom perimeters: 1mm hoặc hơn

• infill: 25% gyroid

• infill top / bottom pattern: concentric

• support: không (đã test với Prusa Core One)

Chúc bạn in vui vẻ! Có làm được món gì từ mẫu này thì cho mình biết ở phần bình luận nha.

Lắp ráp

Hướng dẫn này dành cho phiên bản một đầu kẹp 1 sợi dây và đầu kia kẹp 2 sợi. Phiên bản 2 sợi ở cả hai đầu mình chưa test.

1. Đặt 2 nửa cạnh nhau. Lưu ý chiều đặt: lỗ ở hai đầu có kích thước khác nhau. Đặt sao cho hai đầu cùng kích thước nằm cạnh nhau.

2. Luồn dây vào sao cho đầu dây nằm sâu trong kẹp nhất có thể. Sợi dây sẽ đỡ các ngàm khóa từ phía sau, nên phần vỏ phải được lấp đầy hoàn toàn.

3. Đặt nửa còn lại lên trên nửa kia. Nhớ canh đúng chiều.

4. Kiểm tra lại mọi thứ. Mình thấy rất khó tách hai nửa ra bằng spudger sau khi đã bấm khớp để chụp hình. Bấm hai nửa vào với nhau—nó sẽ phát ra tiếng “tách” khá đã tai.

   Nếu muốn chắc ăn tuyệt đối, bạn có thể chấm một chút keo 502 (superglue). Khi chịu lực kéo cực lớn thì khả năng hai nửa bung ra sẽ cao hơn là dây bị kéo tuột thẳng ra.
