Vỏ lọc Tukkari cho HEPA & active carbon kèm quạt 12 cm

Một bộ lọc cho enclosure Tukkari

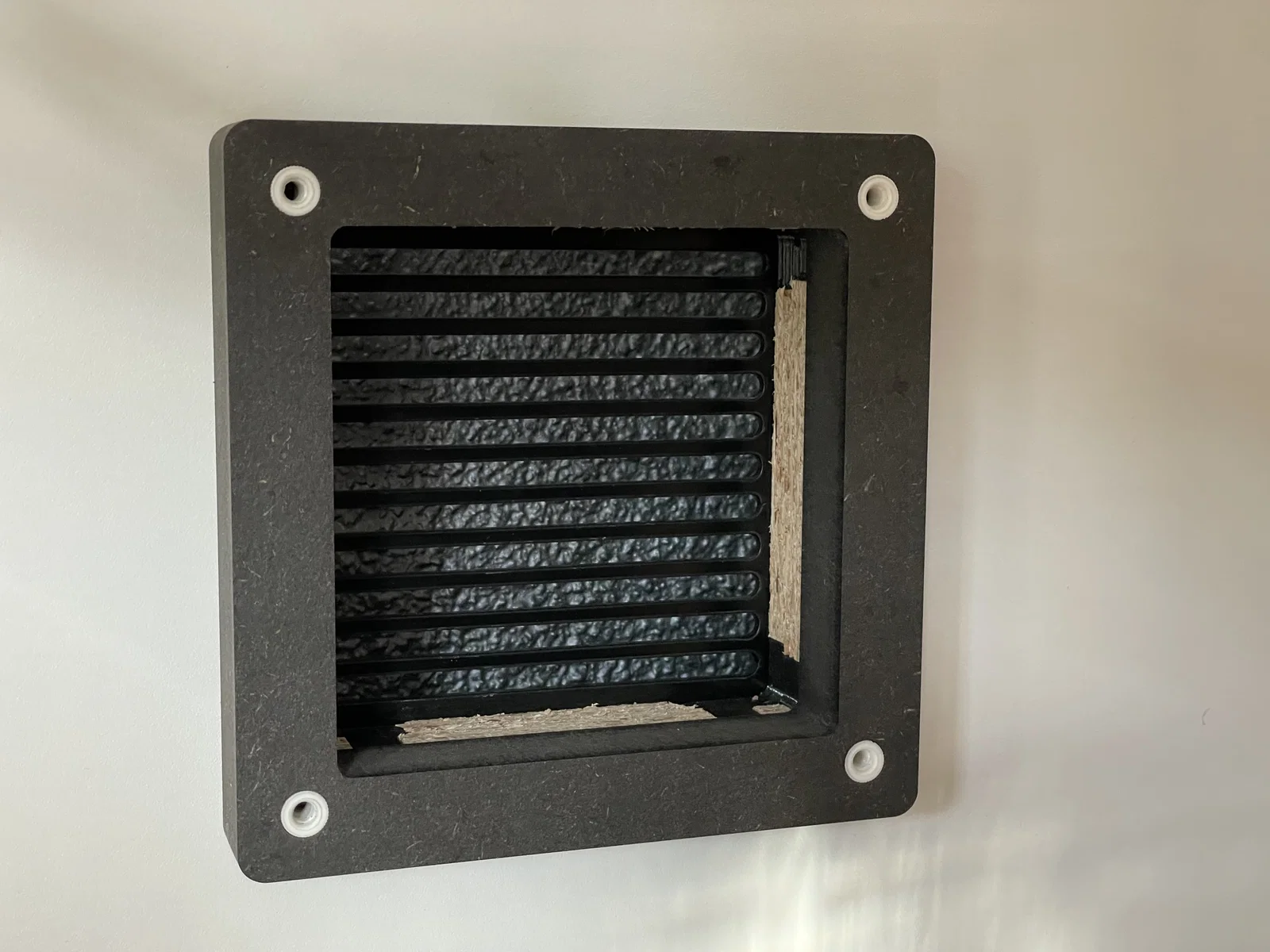

Mình nghĩ cái enclosure cụ thể mình đang dùng được thiết kế cho máy in Prusa Mk3. Hình như có vài thiết kế khác nhau, có hoặc không có lọc. Enclosure của mình có một bộ lọc ở tấm panel phía sau, nên mình làm bộ lọc thay thế này. Mình không tìm được filter thay thế từ Tukkari, mà lại đang có sẵn vật liệu HEPA và hạt active carbon, nên mình thiết kế một bộ vỏ lọc nhiều phần.

Bộ lọc này được làm theo kiểu “sandwich”: carbon filter + quạt 12 cm + HEPA filter. Để lắp ráp hoàn chỉnh, bạn cần:

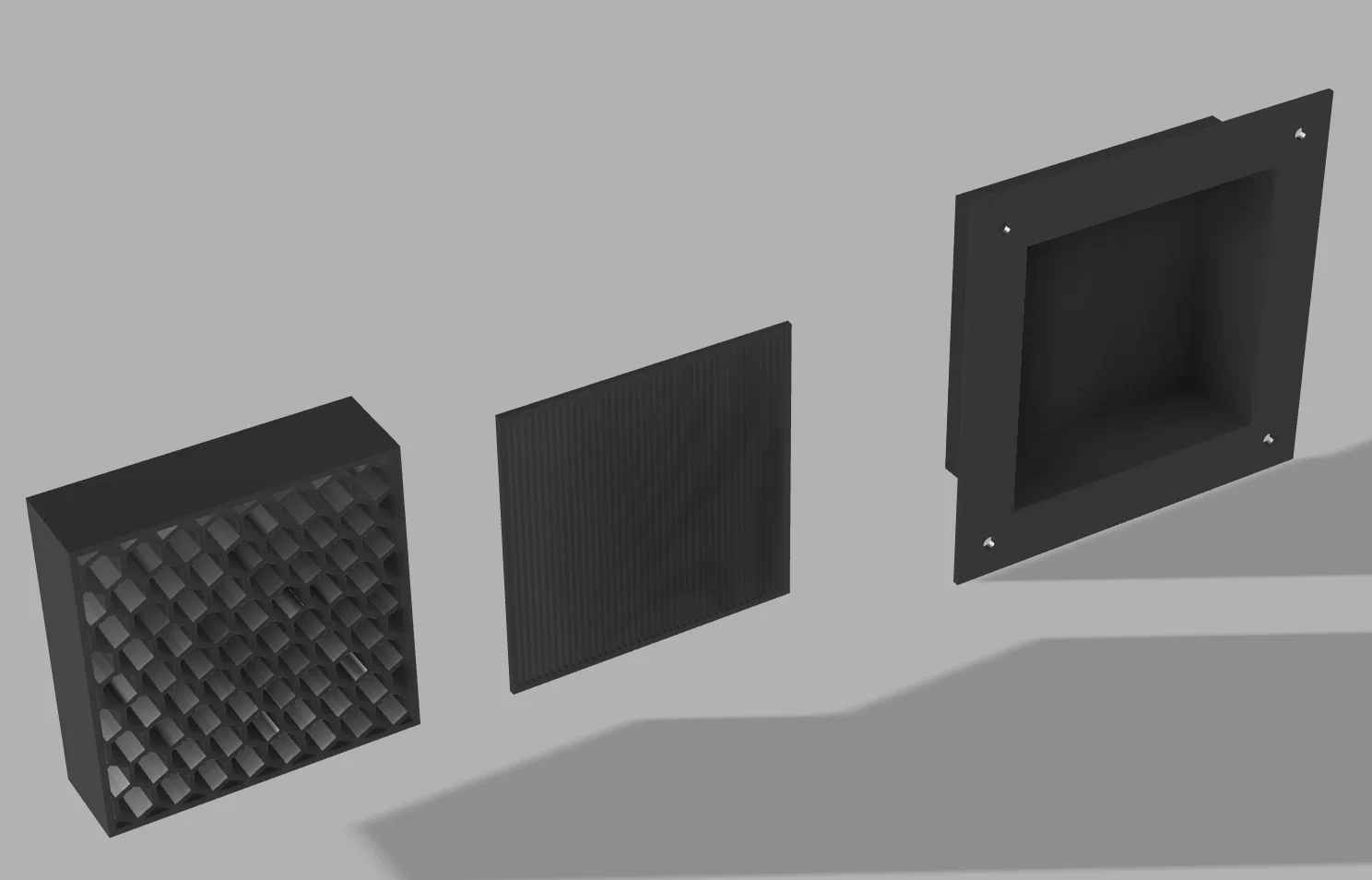

Phần in:

(Version 15). Nhớ coi kỹ part nào nằm trong file nào.

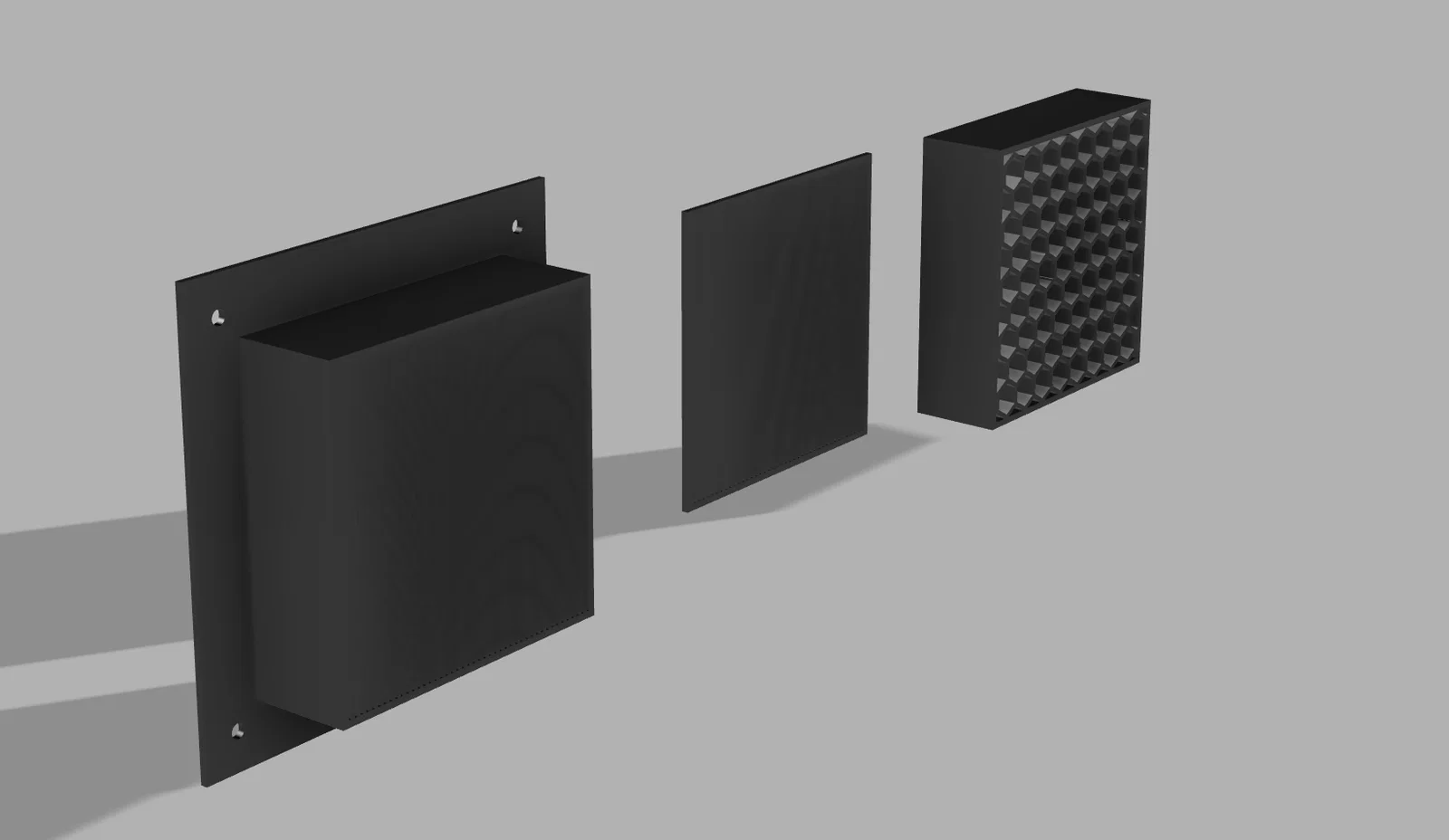

1. Một nửa vỏ “trống” (có số 12 trong tên file)

2. Một nửa vỏ dạng honeycomb (có số 15 trong tên file)

3. Mặt grill phẳng

BOM (Bill Of Materials)

1. Các phần in 3D

2. Quạt 12 cm (tuỳ chọn: có điều chỉnh tốc độ)

3. 4 x bu-lông M4 dài 50mm (chiều dài tuỳ theo enclosure của bạn)

4. Vật liệu lọc HEPA (https://nl.aliexpress.com/item/1005002482992879.html?spm=a2g0o.order_list.order_list_main.90.3cf31802q8xTDL&gatewayAdapt=glo2nld)

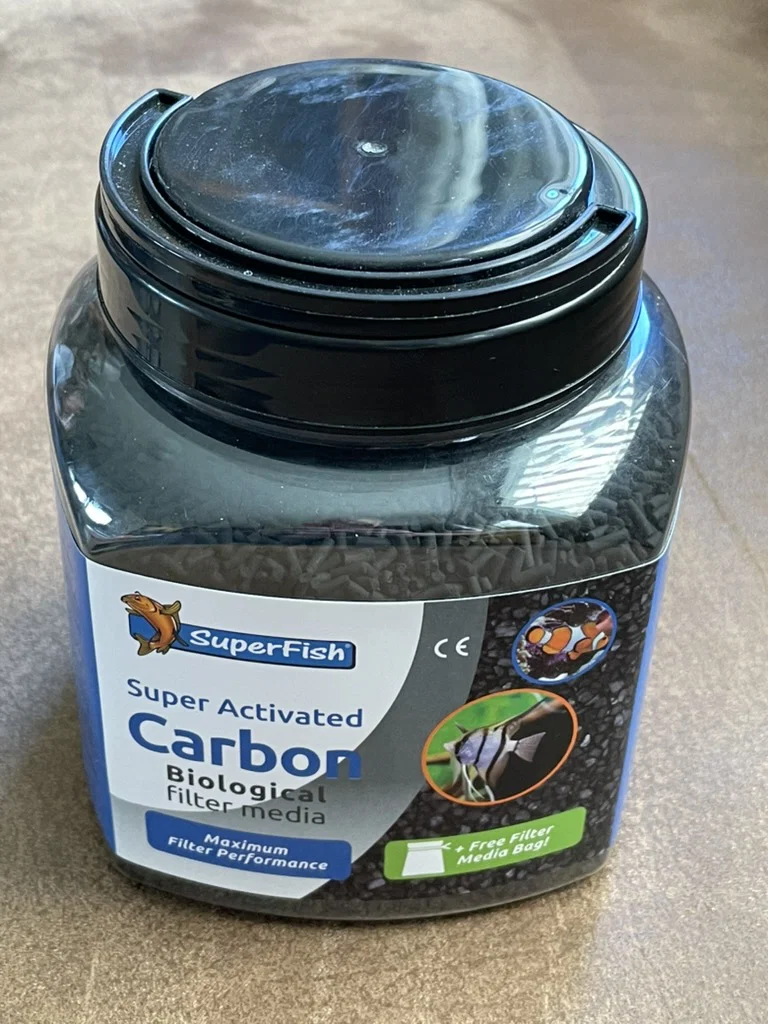

5. Hạt active carbon (mình dùng loại hạt lọc hồ cá)

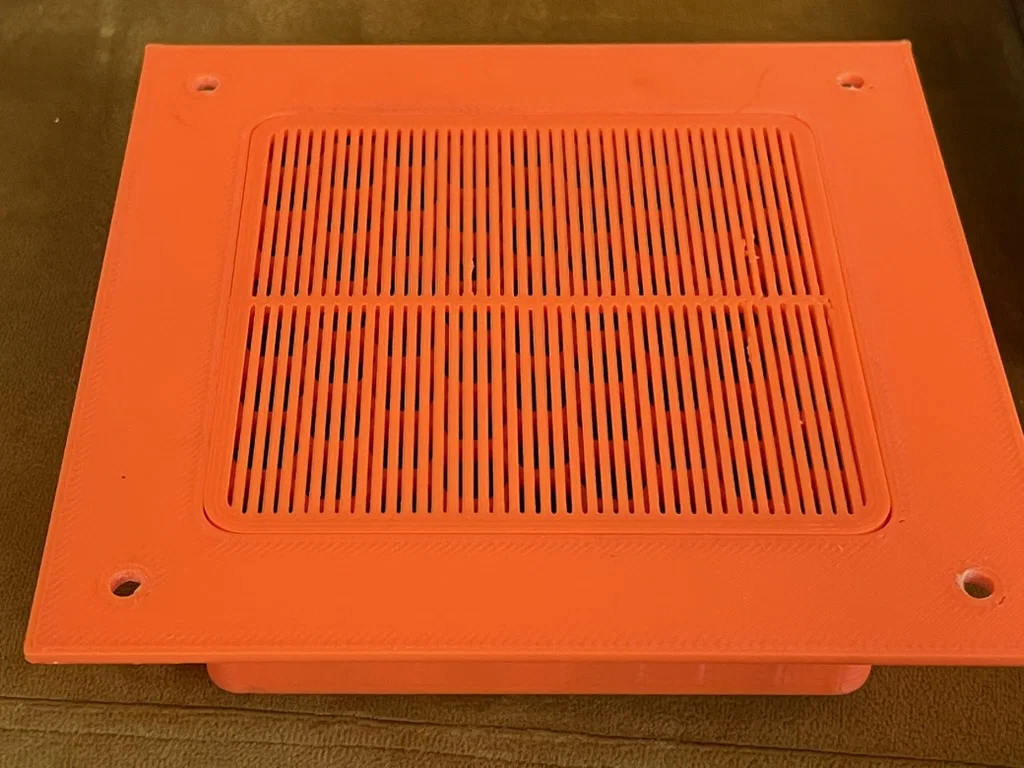

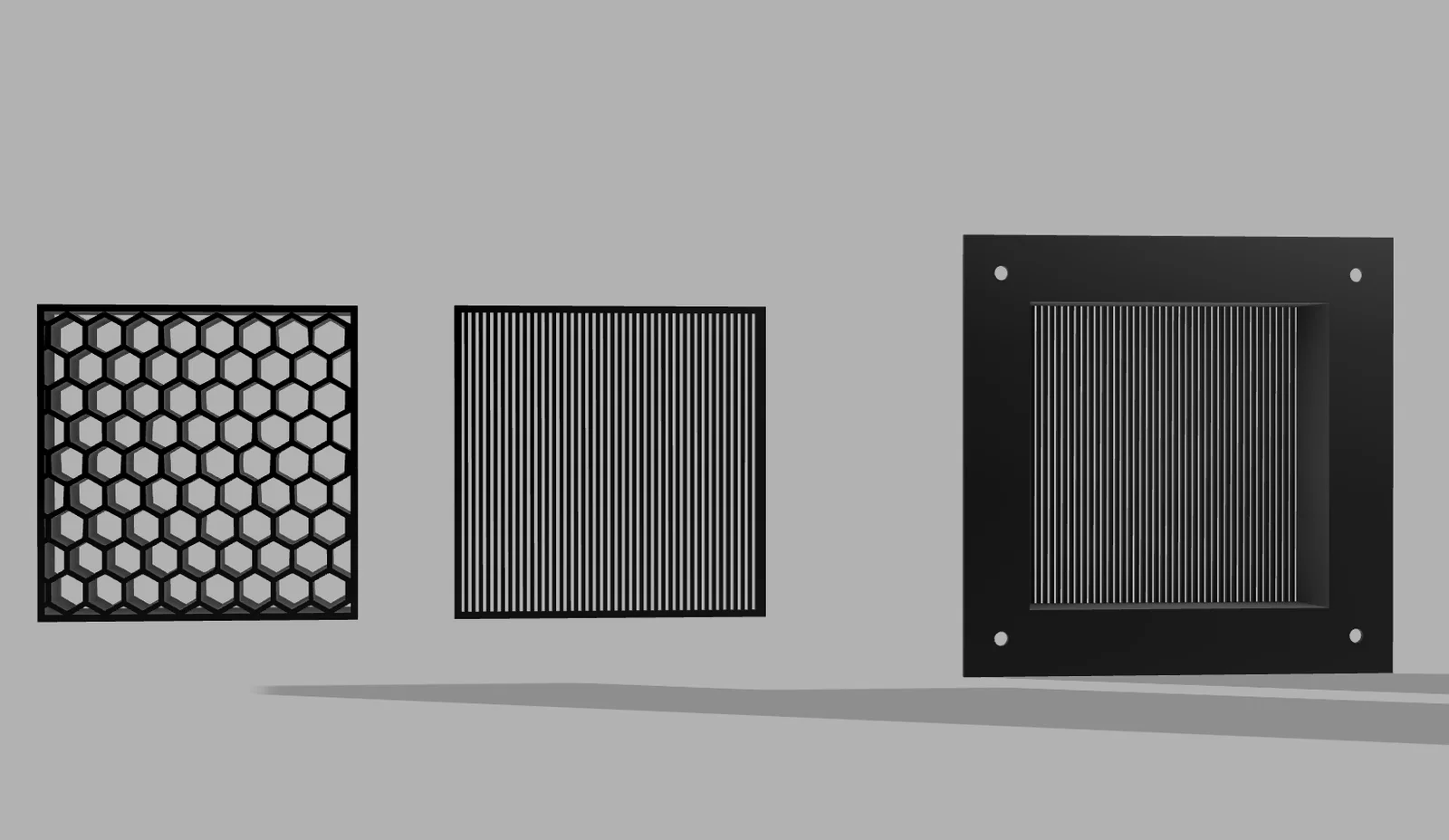

Có một tấm grill phẳng lắp phía sau lớp honeycomb để ngăn hạt rơi ra ngoài. Hạt của mình đường kính 1,3 mm và khe trên tấm grill rộng 1 mm.

Thứ tự lắp ráp từ 1 tới…

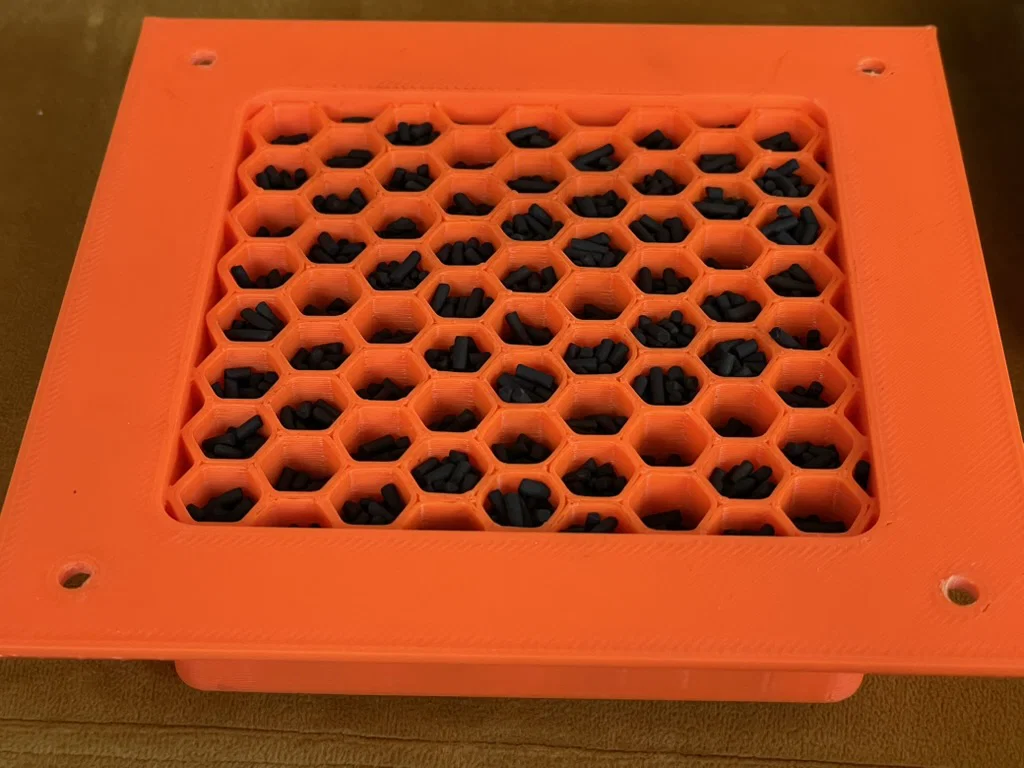

1. Nửa filter dạng honeycomb, đổ đầy hạt carbon

2. Đặt tấm grill phẳng lên trên lớp honeycomb

3. Quạt 12 cm

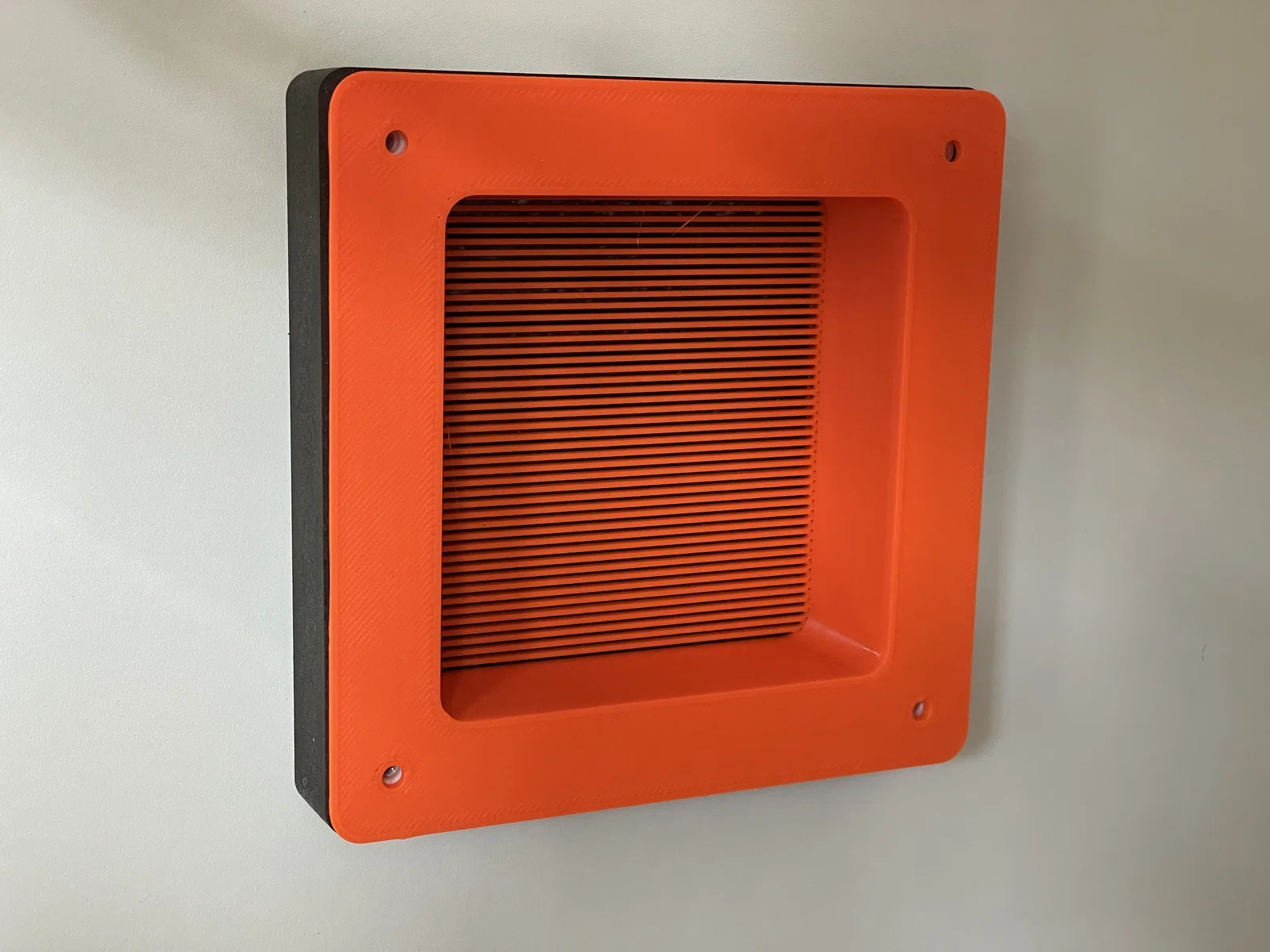

4. Nửa vỏ “trống” có nhét vật liệu lọc HEPA bên trong

5. Luồn bu-lông M4 xuyên qua 3 phần

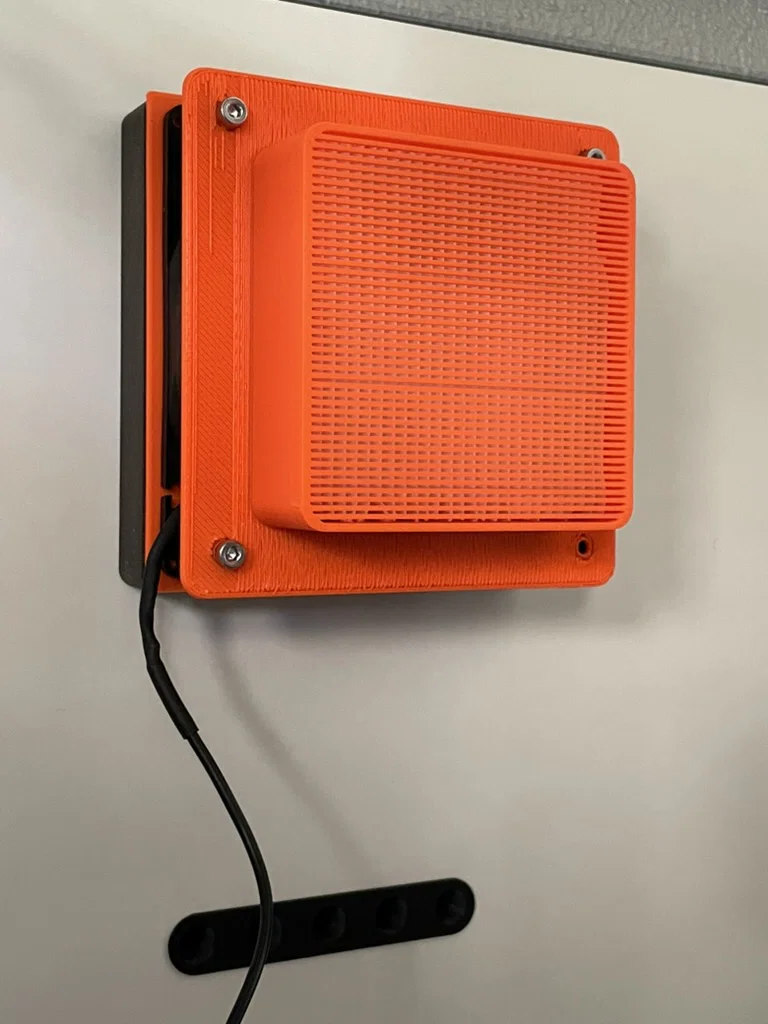

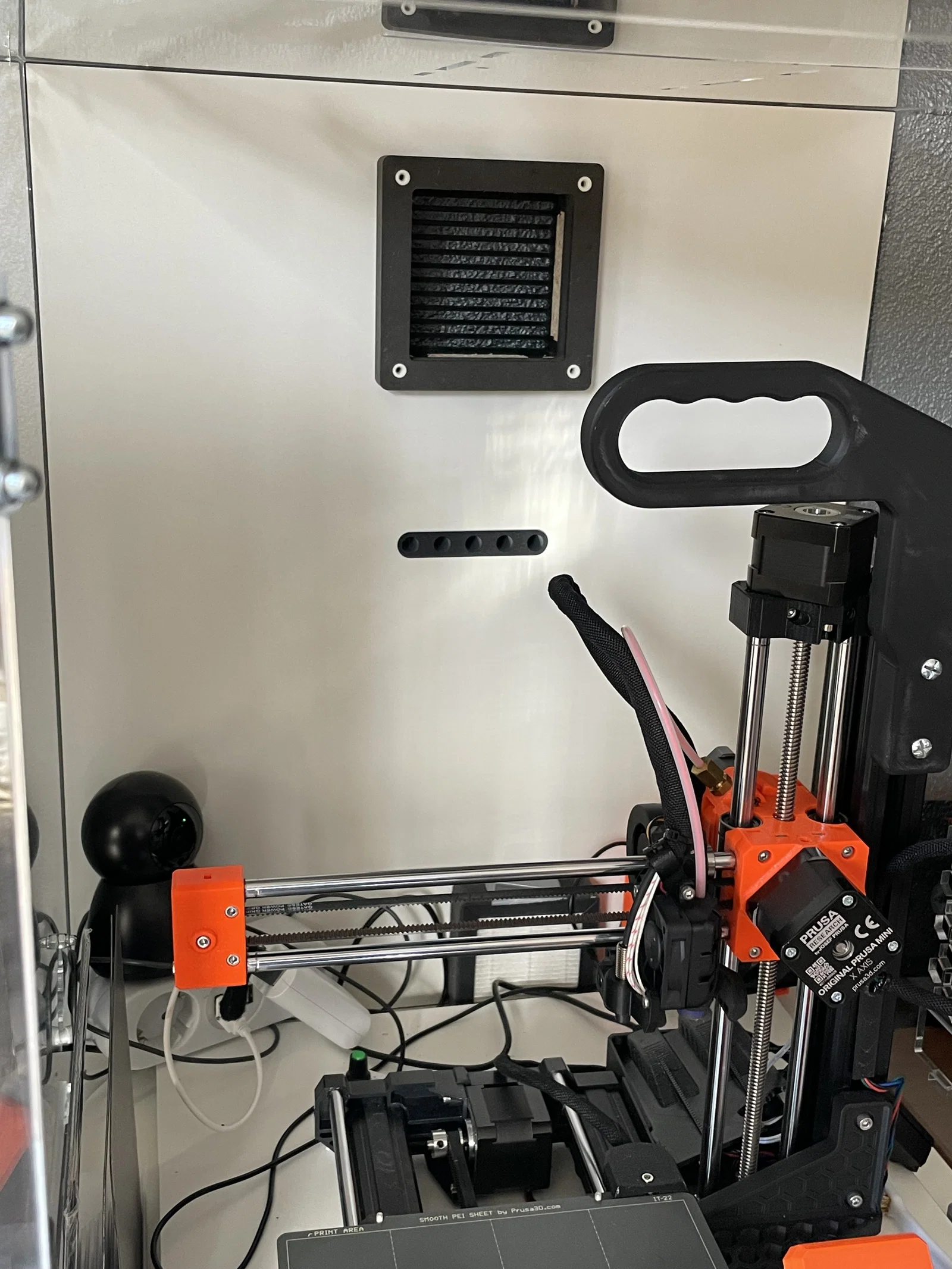

6. Đặt toàn bộ cụm filter vào lỗ trên enclosure

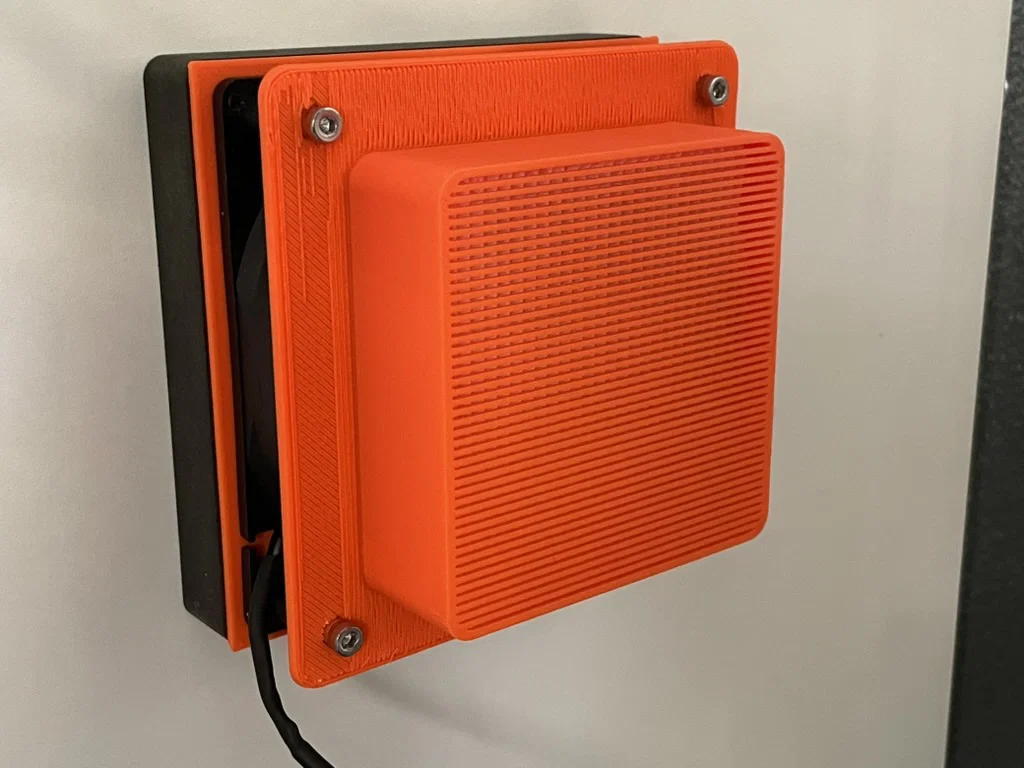

7. Bắt chặt cả cụm vào enclosure

Nếu bạn có cải tiến gì hay hơn thì báo giúp nha.

Ghi chú:

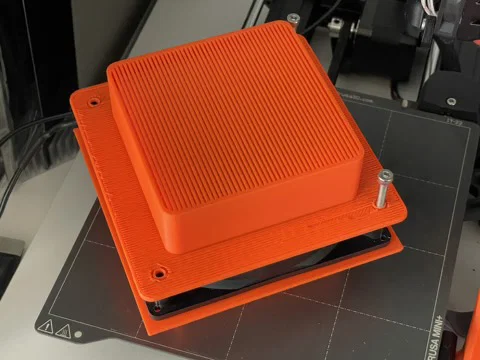

1. Bề mặt lúc in ra trên hai nửa vỏ không được đẹp lắm.

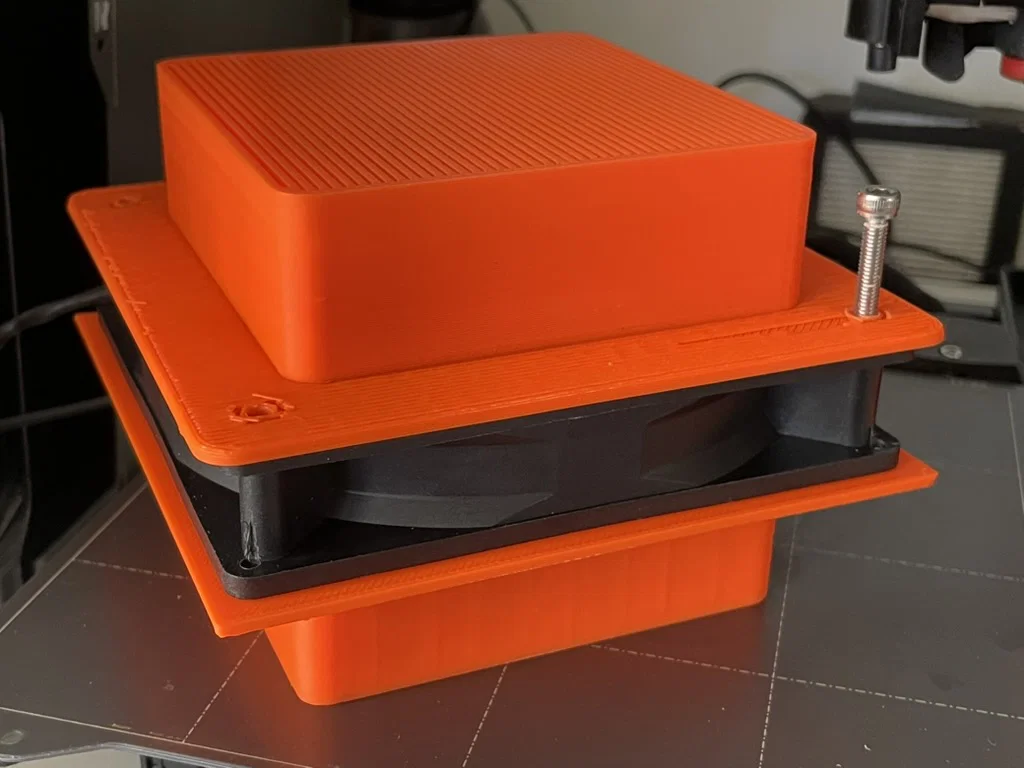

2. Carbon filter trong hình là bản prototype, còn góc vuông. File in thì đã bo góc tròn rồi. Mình không muốn tốn thêm Prusament màu cam vì phần này chủ yếu cần xài ổn là được.
