Vỏ MIL Connector Size D Keying E (D38999) dạng print-in-place

Tùy chọn keying thay thế! Hình ảnh chỉ mang tính minh họa!

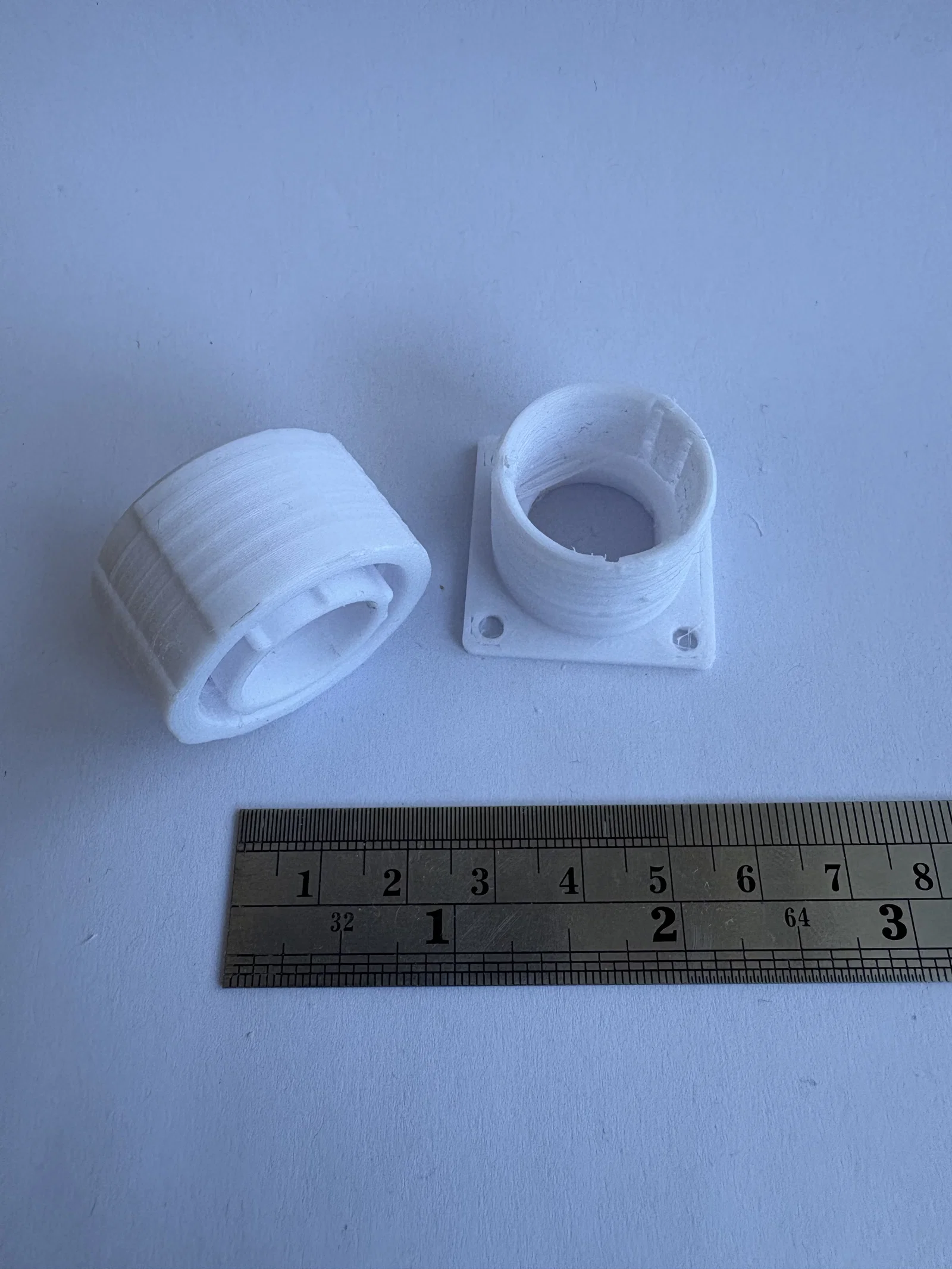

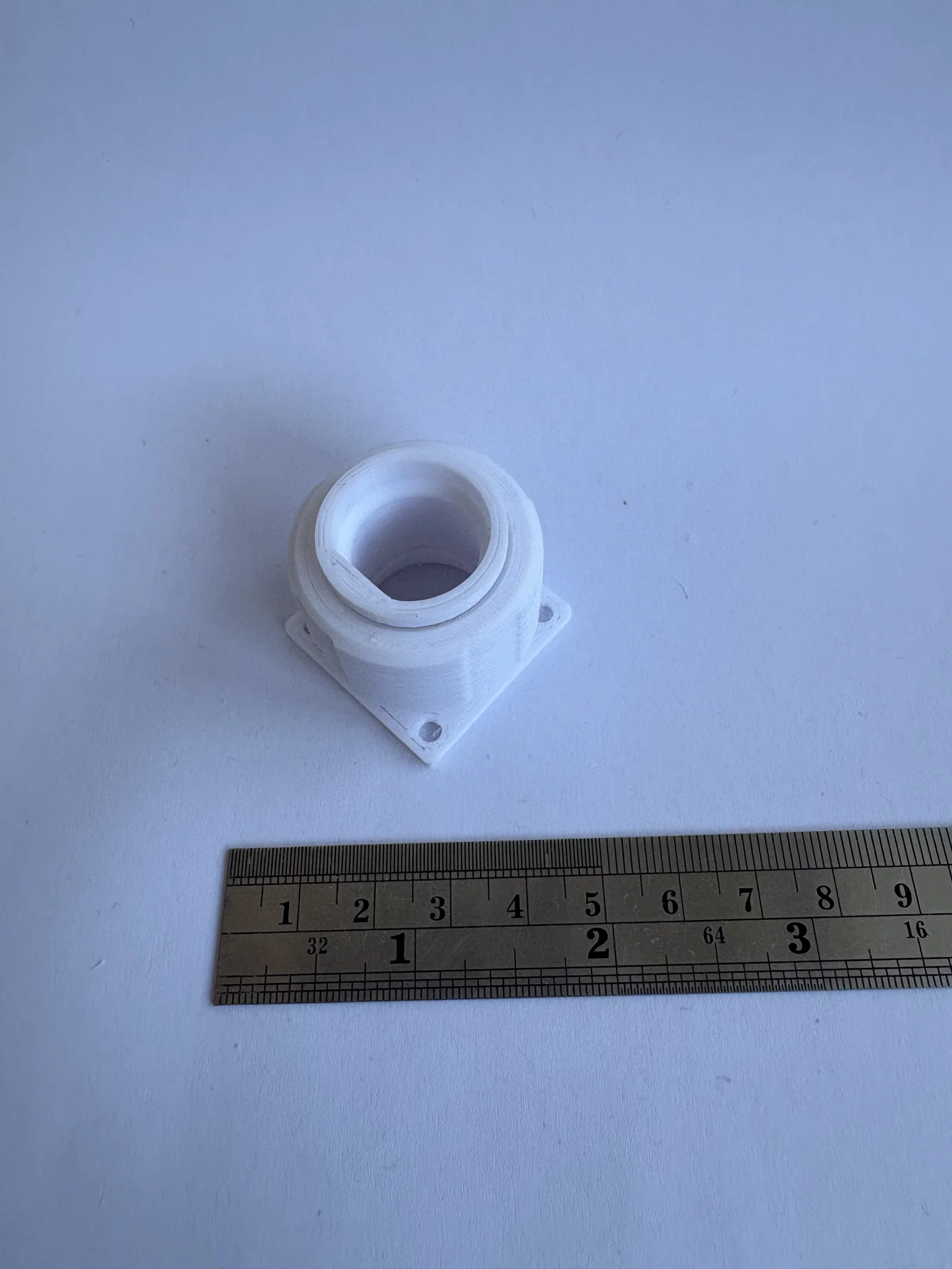

Các mẫu này thuộc một hệ thống đầu nối điện kiểu MIL spec-ish, được sản xuất bằng additive manufacturing và dạng print-in-place. Bộ connector này gồm 4 thành phần, chia làm 2 nhóm:

1. Shells, wall mount receptacle và straight plug (trong model này)

2. Inserts, gồm pin insert và socket insert cho contact Molex 1561 và 1560 (xem Collection)

Phần shells tạo nên phần kết nối cơ khí của hệ connector này. Chúng giúp định hướng (polarize) mối ghép và làm cho hệ connector “scoop proof”.

Có 9 kích cỡ, được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có 6 tùy chọn keying từ A đến E và N (normal). Chỉ receptacle và plug có cùng kích cỡ và cùng keying option thì mới ghép (mate) được với nhau.

Các mẫu trong bộ này là:

• Kích cỡ shell: D

• Keying option: E

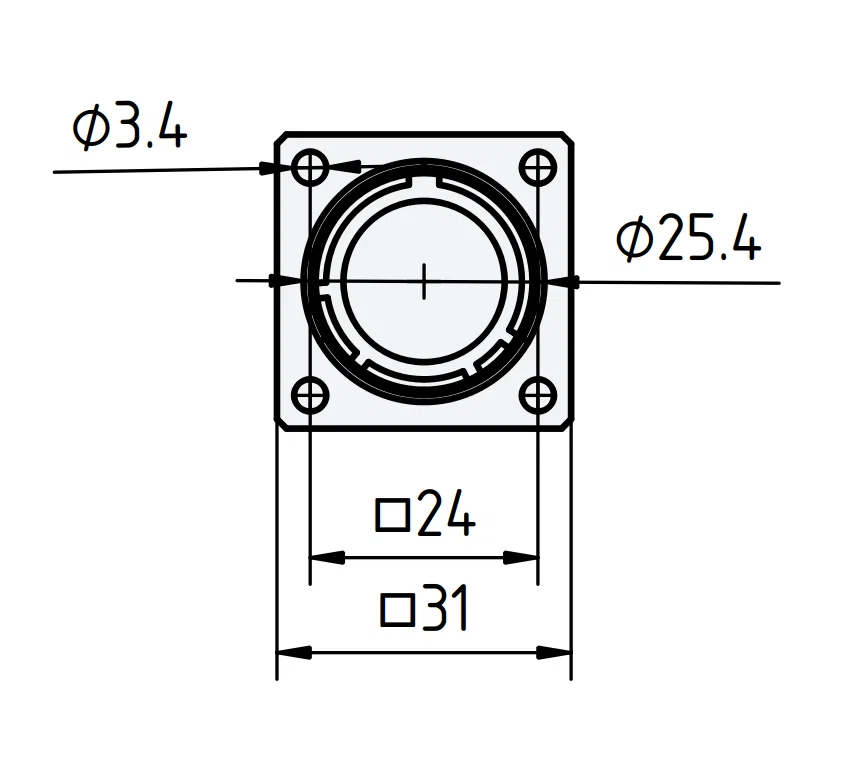

Wall mount receptacle có thể gắn lên bề mặt phẳng bằng cụm lỗ bắt bulông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

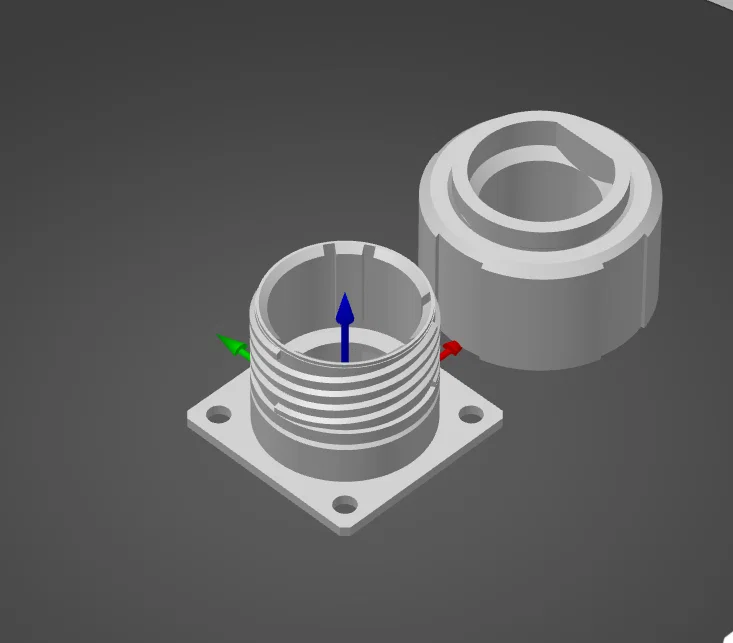

Nên in mẫu theo đúng hướng như trong hình để cho kết quả tốt nhất. Sau khi in có thể cần dọn bớt stringing.

Phần inserts được in riêng để đảm bảo độ linh hoạt tối đa cho connector. Sau đó lắp inserts vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, bạn có vài lựa chọn:

1. xem các inserts có sẵn, dùng ngay (xem Collection)

2. tự thiết kế inserts của bạn

Nếu tự thiết kế inserts, bạn có thể xem bản vẽ kích thước của connector ở trạng thái đã ghép (mated) bên dưới. Với inserts tự làm, bạn có thể tùy biến hệ connector để dùng với bất kỳ contact nào miễn là vừa với shell.

Xem thêm dự án này trên github.
