Vỏ MIL Connector Size D Keying D (D38999) - Print-in-Place

Tùy chọn keying khác! Hình ảnh chỉ mang tính minh họa!

Các mẫu này thuộc một hệ thống connector điện “MIL spec-ish” print-in-place được sản xuất bằng additive manufacturing. Bộ connector gồm 4 thành phần, chia thành 2 nhóm:

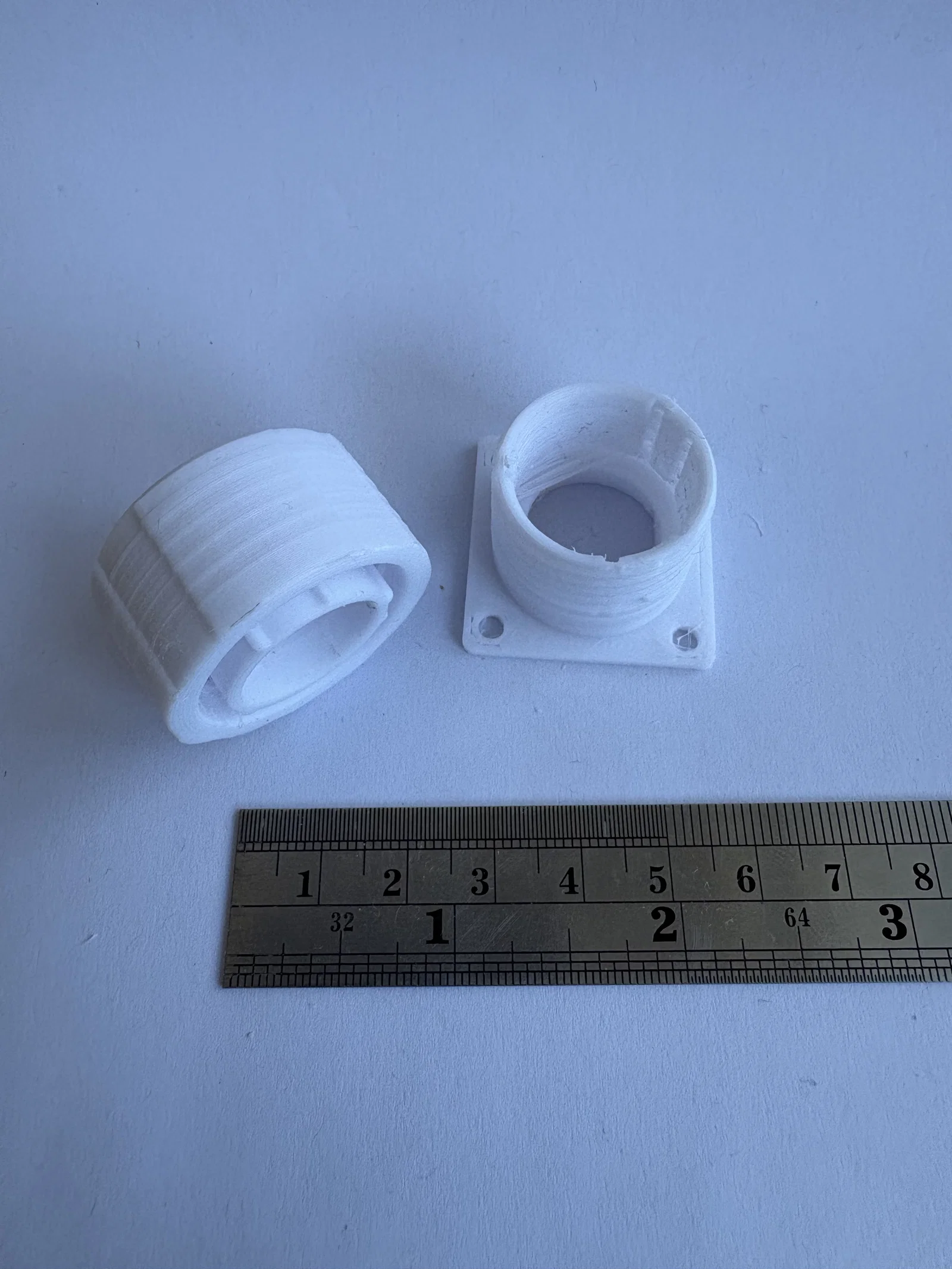

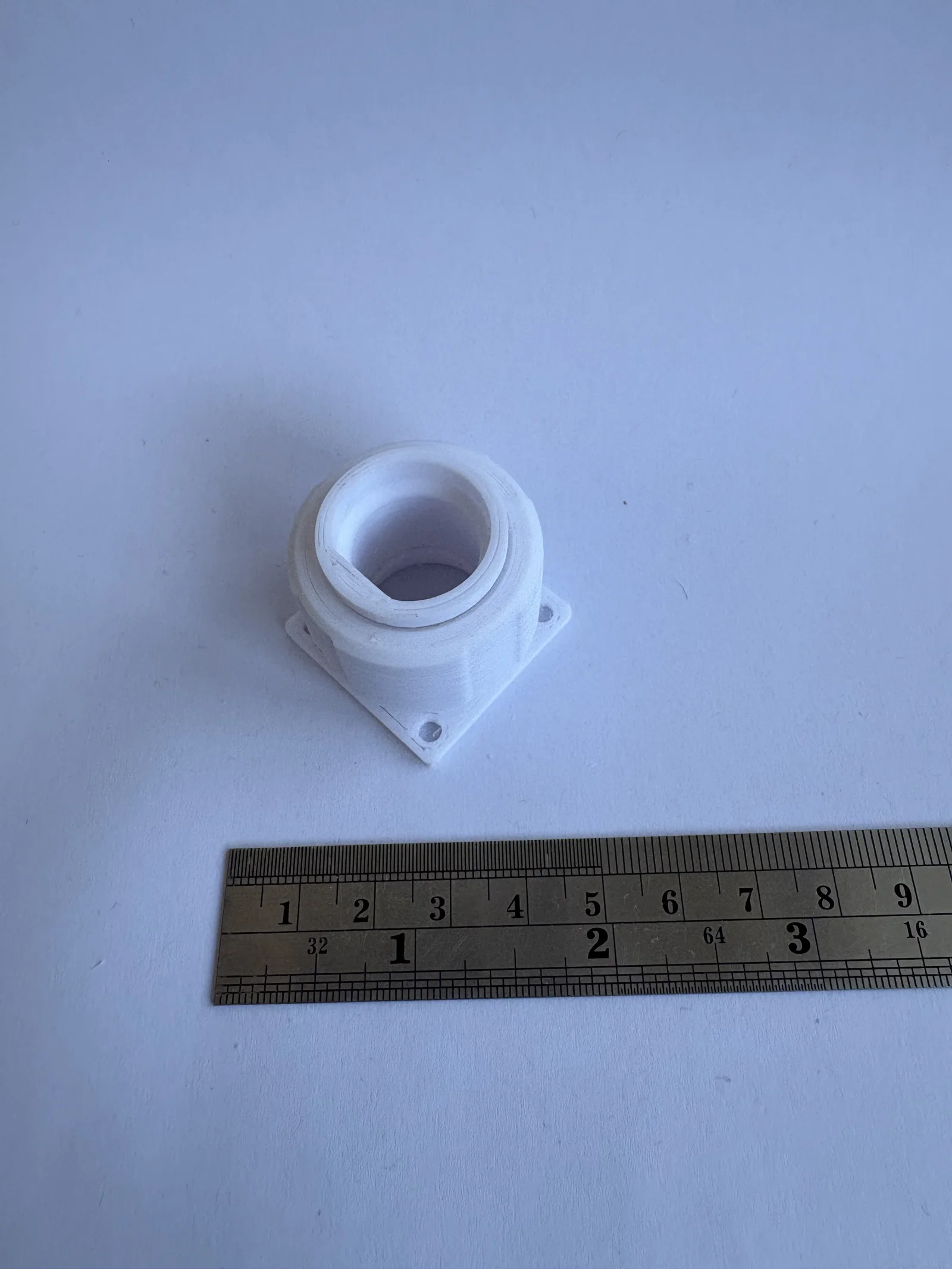

1. Shells: wall mount receptacle và straight plug (có trong model này)

2. Inserts: pin insert và socket insert dành cho contact Molex 1561 và 1560 (xem Collection)

Phần shells chính là phần cơ khí tạo kết nối của hệ connector này. Chúng giúp định hướng (polarize) kết nối và làm cho hệ connector khó cắm sai chiều.

Có 9 kích cỡ, được đánh số từ A đến J theo thứ tự tăng dần. Mỗi shell còn có 6 tùy chọn keying từ A đến E và N (normal). Chỉ receptacle và plug cùng kích cỡ và cùng tùy chọn keying mới có thể gắn (mated) với nhau.

Các model này có:

• Shell size: D

• Keying option: D

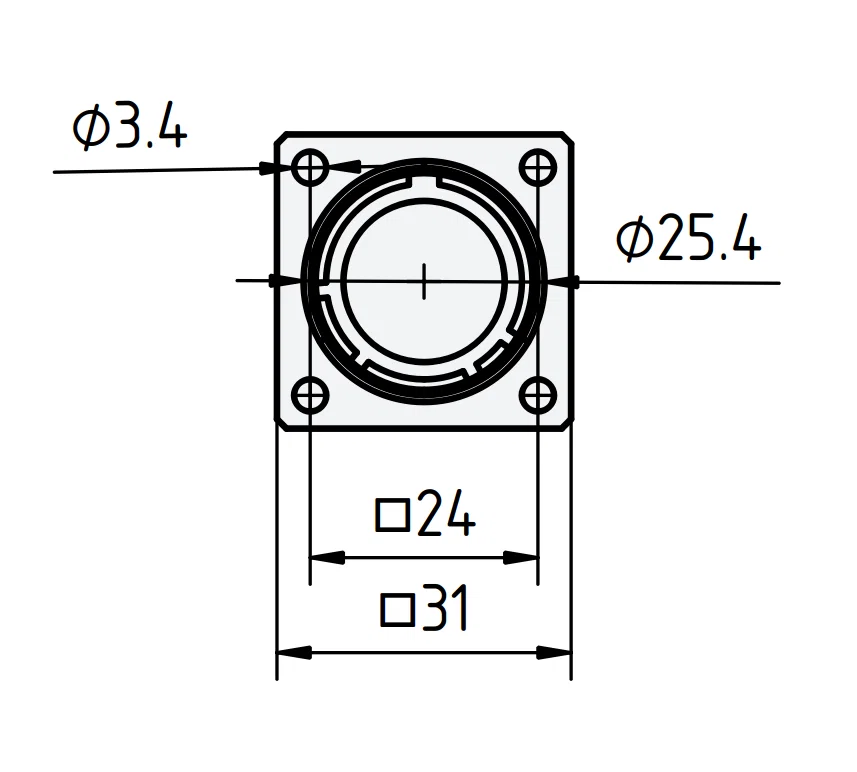

Wall mount receptacle có thể bắt lên bề mặt phẳng bằng một cụm lỗ bắt bu-lông dạng hình vuông. Xem bản vẽ ở phía trên để biết thêm chi tiết.

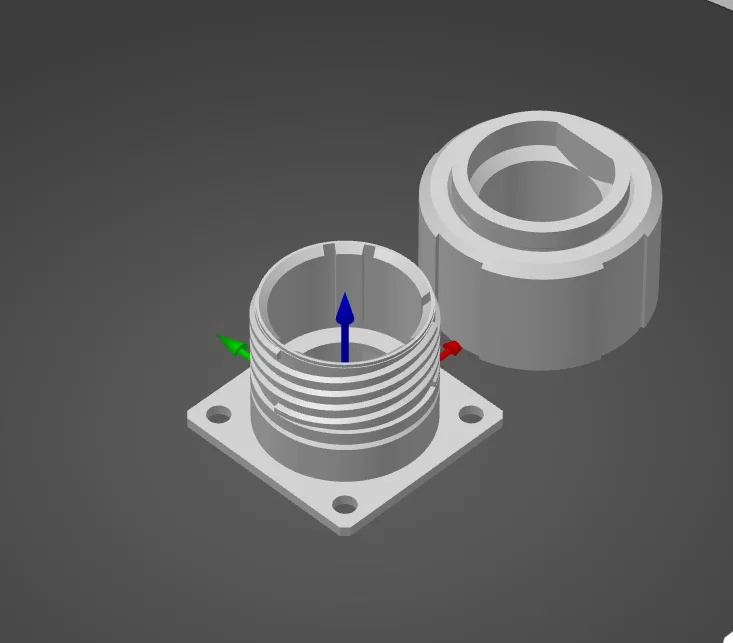

Nên in theo đúng hướng như trong hình để cho kết quả tốt nhất. Sau khi in có thể cần gỡ bớt một ít stringing.

Phần inserts được in riêng để đạt độ linh hoạt tối đa cho connector. Sau đó lắp inserts vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, có vài lựa chọn:

1. xem các inserts làm sẵn, dùng ngay (xem Collection)

2. tự thiết kế inserts

Nếu muốn tự thiết kế inserts, phía dưới có bản vẽ kích thước connector khi đã gắn (mated). Với inserts tự thiết kế, bạn có thể tùy biến hệ connector để dùng với bất kỳ contact nào miễn là vừa với shell.

Xem thêm dự án trên github.
