Plattformhalter – Ngàm/giá gắn platform cho baga xe đạp
Bộ Plattformhalter là ngàm/adapter để gắn tấm platform lên baga xe đạp. Lắp bằng ốc M5, chốt inox 3 mm với ốc M3, cơ cấu khóa bi 6 mm có lò xo. File 3mf dễ chỉnh khoảng cách/đường kính cho nhiều mẫu baga (ví dụ Tubus).
Mô tả

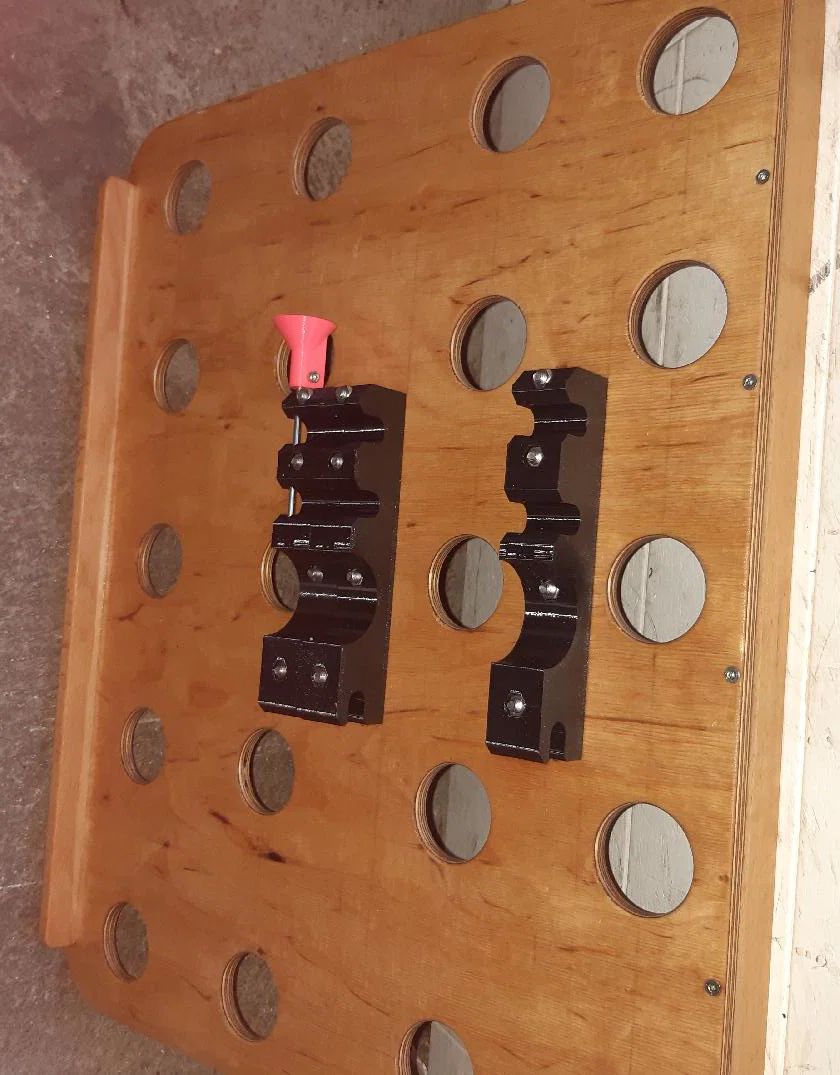

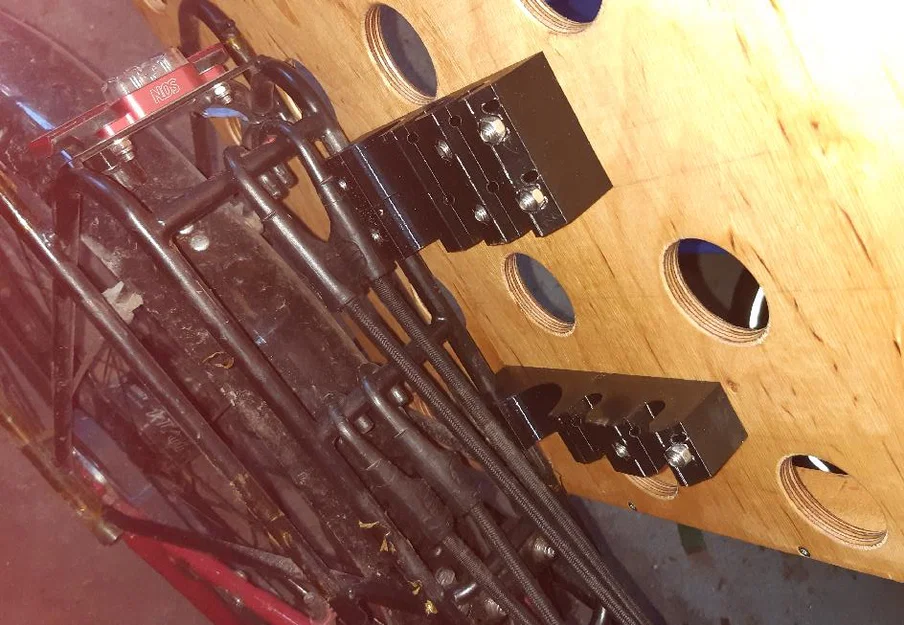

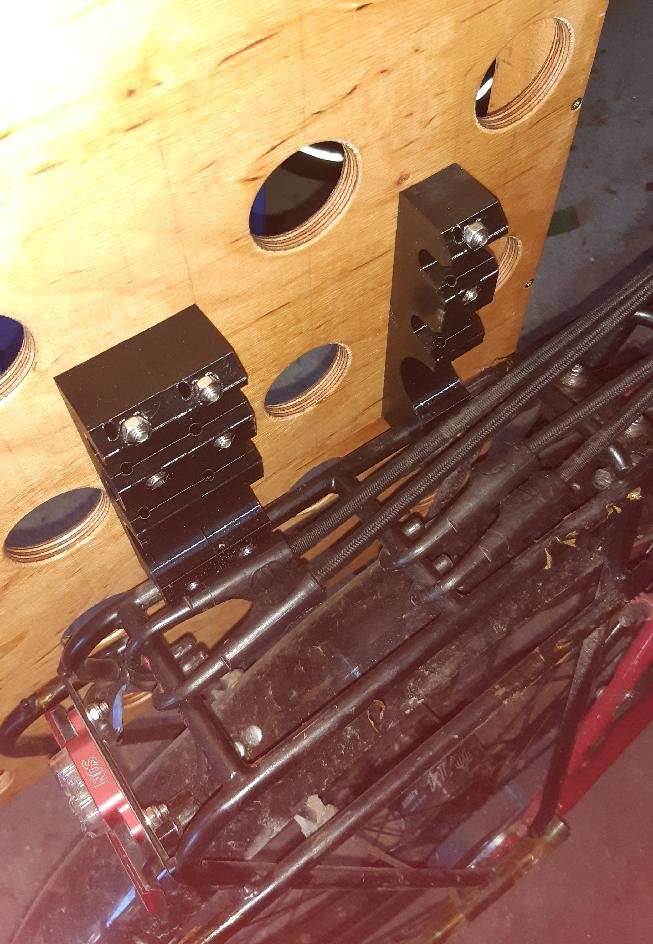

Ngàm/giá để gắn các tấm platform lên baga xe đạp. Bắt bằng ốc M5 và ê-cu lục giác M5.

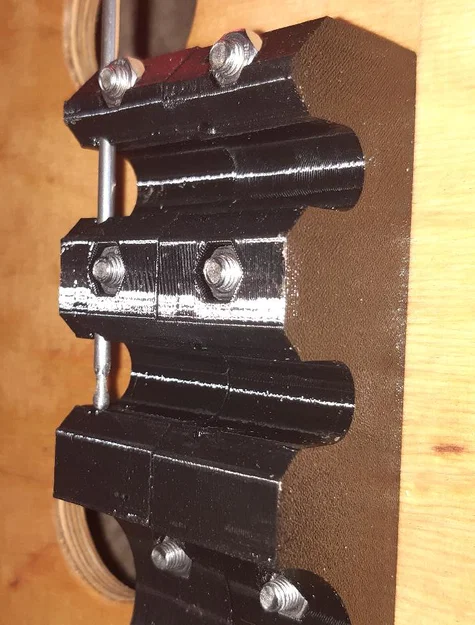

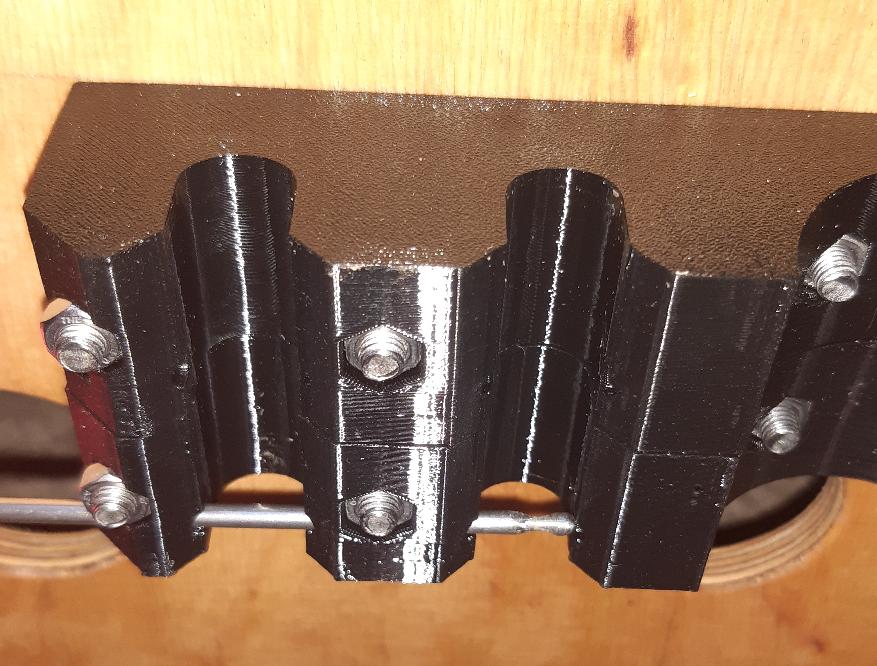

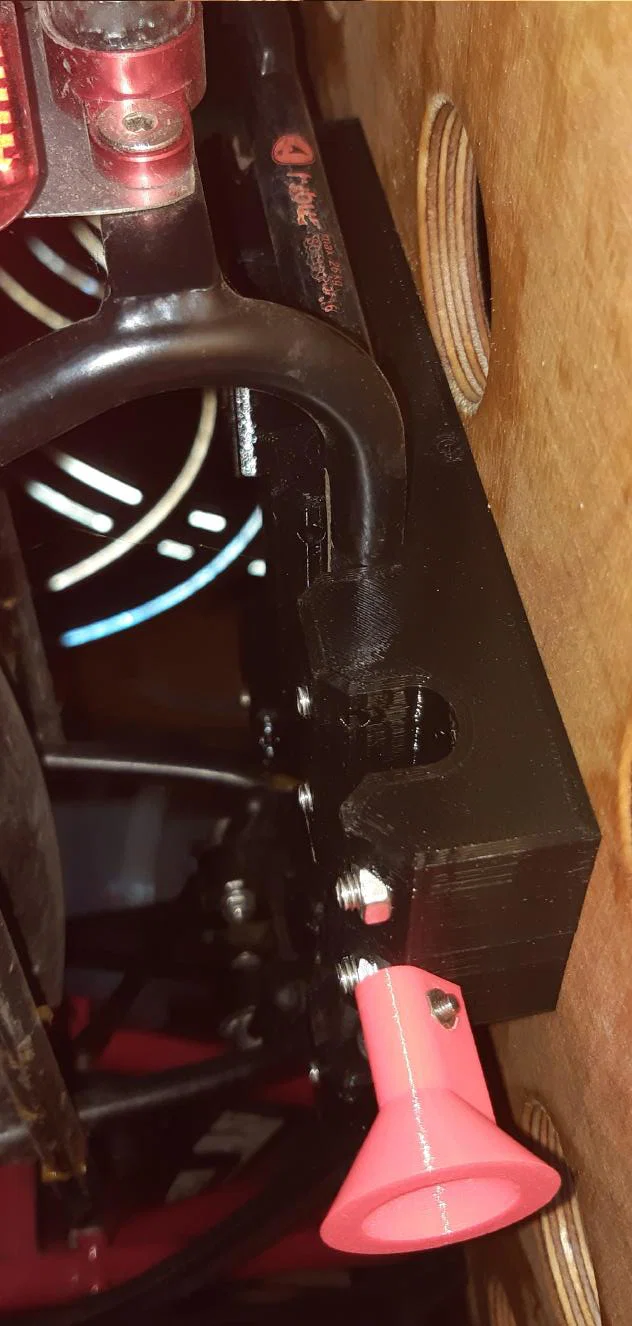

Chốt khóa ở đây là một thanh inox (Niro) 3 mm. Cố định bằng một ốc M3 + ê-cu. Khóa gài bằng một viên bi bạc đạn 6 mm có lò xo đẩy trong các ngàm. Đầu chốt được bo tròn và tạo một rãnh để viên bi tì vào (dùng máy mài với đĩa nhám xếp là đủ, xem hình chi tiết).

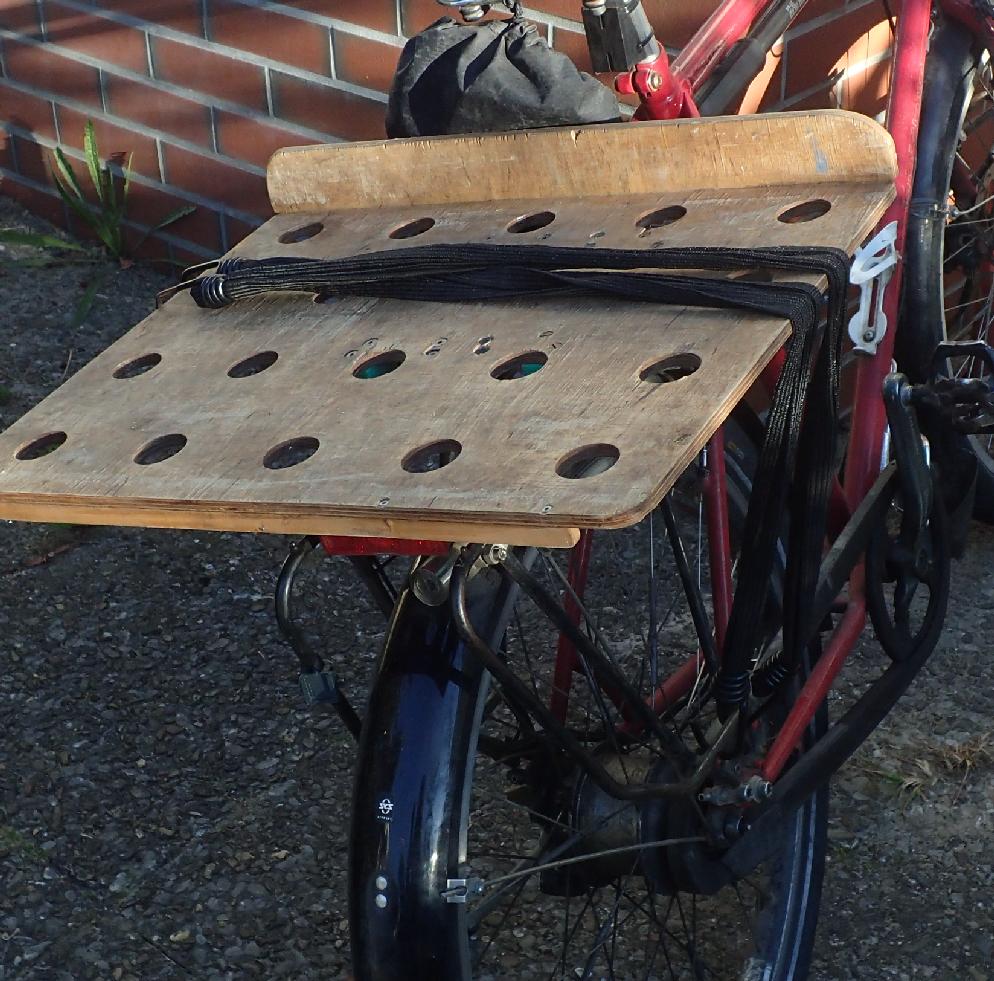

Tấm ván là Multiplex 10 mm (40x55 cm) có lỗ cho dây tăng đơ, và các thanh ngang được dán keo + bắt vít.
Các file 3mf rất dễ chỉnh sửa để phù hợp khoảng cách và đường kính baga khác nhau. Ở đây là cho hai mẫu Tubus khác nhau.
