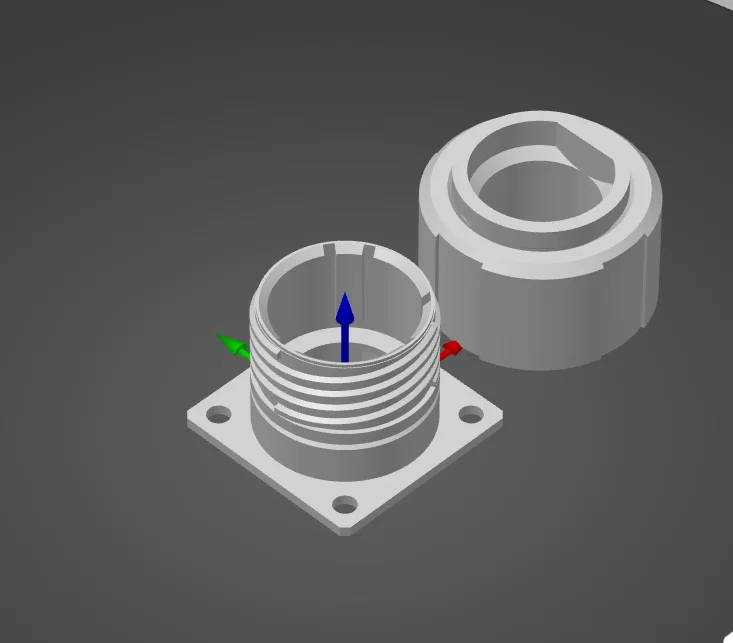

Vỏ MIL Connector Size D Keying A (D38999) – Print-in-place

Tùy chọn keying khác! Hình ảnh chỉ mang tính minh họa!

Các mẫu này là một phần của hệ thống đầu nối điện kiểu MIL spec-ish, sản xuất bằng additive manufacturing, dạng print-in-place. Hệ thống connector này gồm bốn thành phần, chia làm hai nhóm:

1. Shells, wall mount receptacle và straight plug (có trong model này)

2. Inserts, gồm pin insert và socket insert cho tiếp điểm Molex 1561 và 1560 (xem Collection)

Phần shells tạo nên phần kết nối cơ khí của hệ thống connector này. Chúng giúp định hướng (polarize) khi cắm, và làm cho hệ connector này “scoop proof”.

Có chín size, được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có sáu tùy chọn keying từ A đến E và N (normal). Chỉ receptacle và plug cùng size và cùng keying option mới cắm khớp với nhau.

Các model này là:

• Shell size: D

• Keying option: A

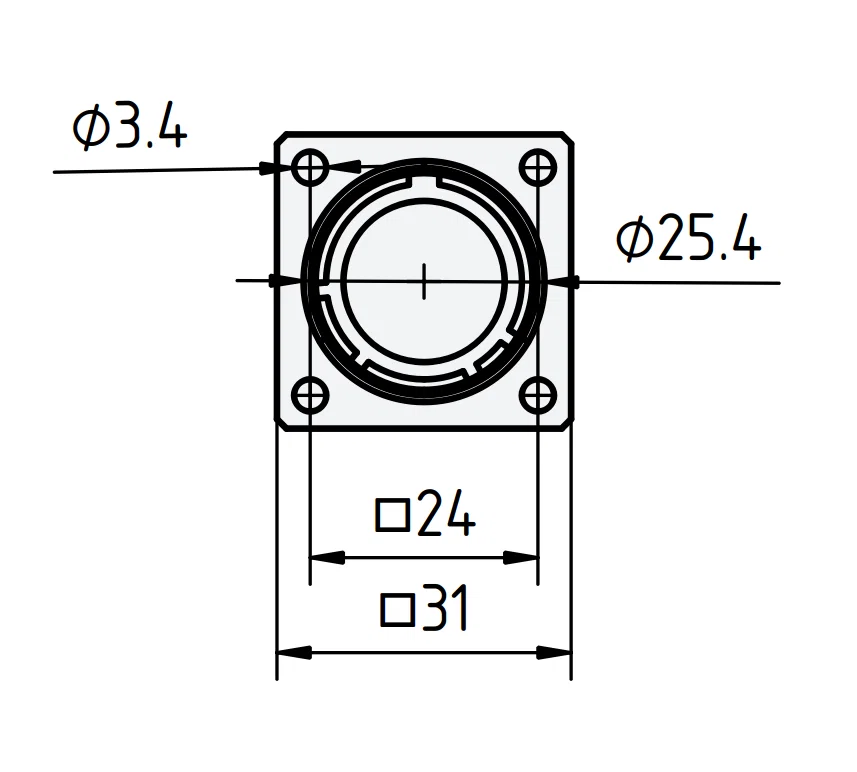

Wall mount receptacle có thể bắt lên một bề mặt phẳng bằng cụm lỗ bulông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

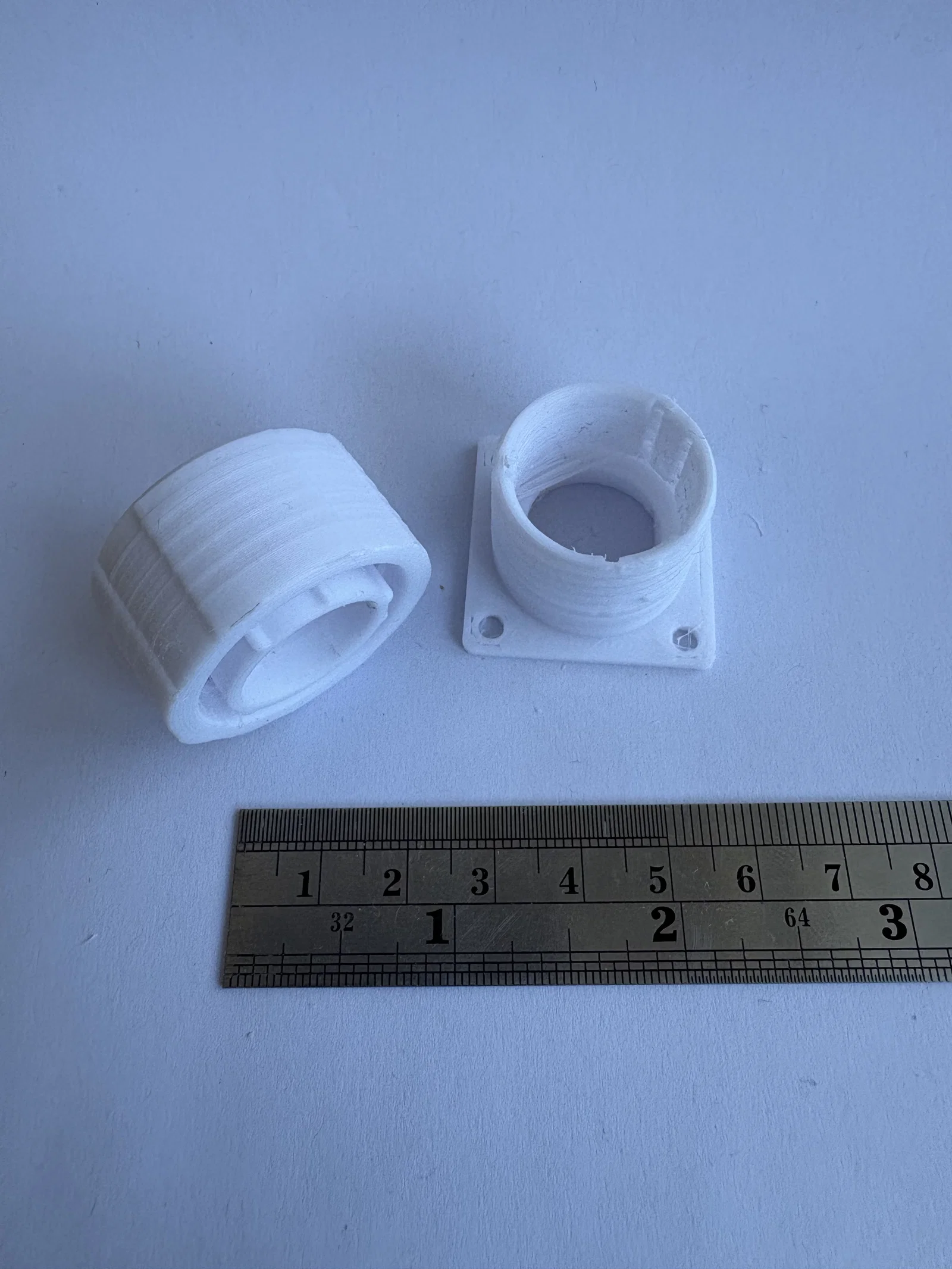

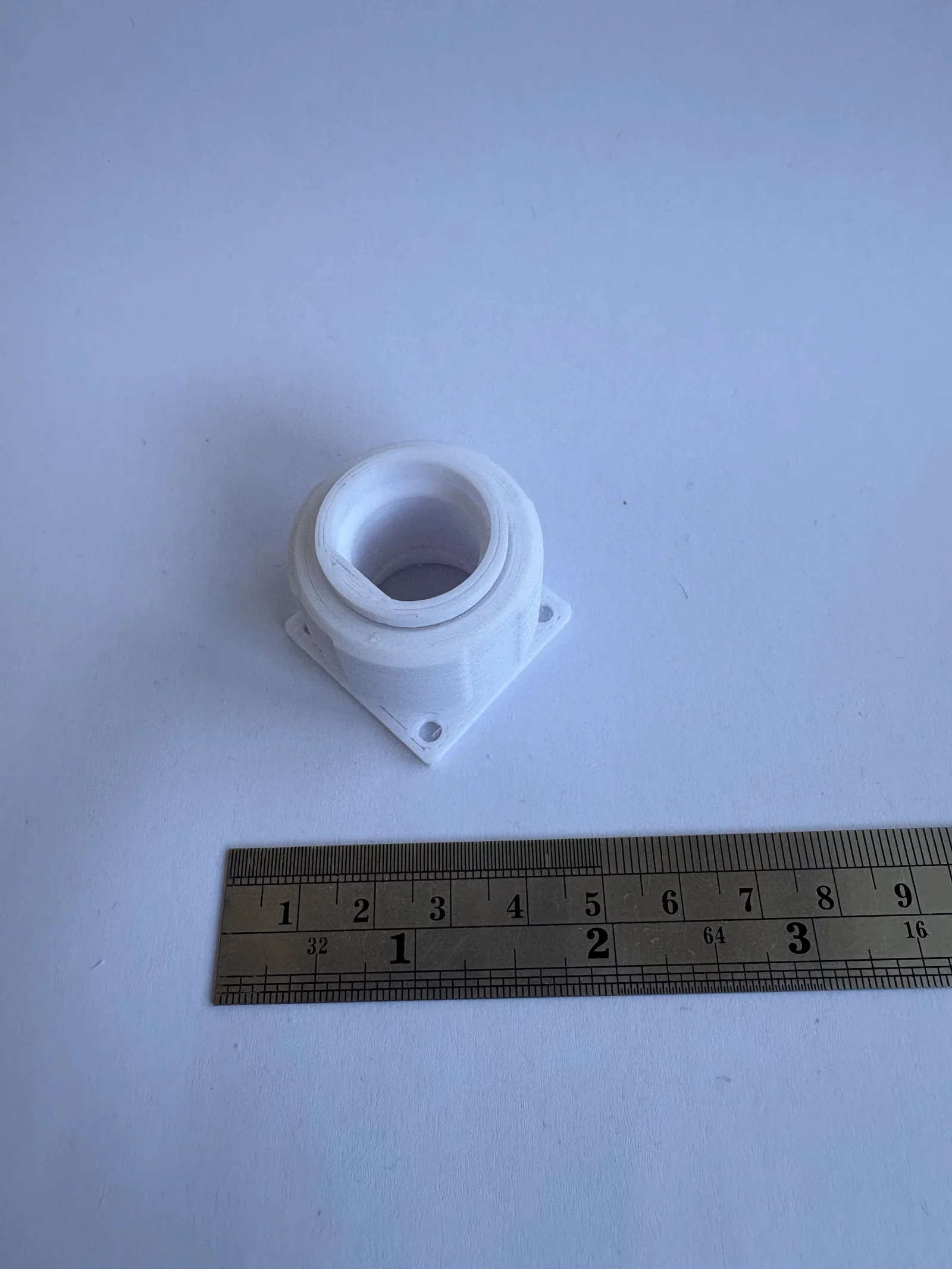

In các model đúng như hình minh họa để đạt kết quả tốt nhất. Sau khi in có thể bạn sẽ cần gỡ bớt stringing.

Phần inserts được in riêng để tối đa độ linh hoạt của connector. Sau đó inserts sẽ được lắp vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, bạn có vài lựa chọn:

1. xem các inserts có sẵn, dùng được ngay (xem Collection)

2. tự thiết kế inserts của bạn

Để tự thiết kế inserts, bạn có thể xem bản vẽ kích thước của connector ở trạng thái đã cắm khớp (mated) bên dưới. Với inserts tự thiết kế, bạn có thể tùy biến hệ connector này cho bất kỳ loại tiếp điểm nào miễn là vừa với shell.

Xem project này trên github.
