Vỏ MIL Connector Size C Keying E (D38999) - Print-in-place

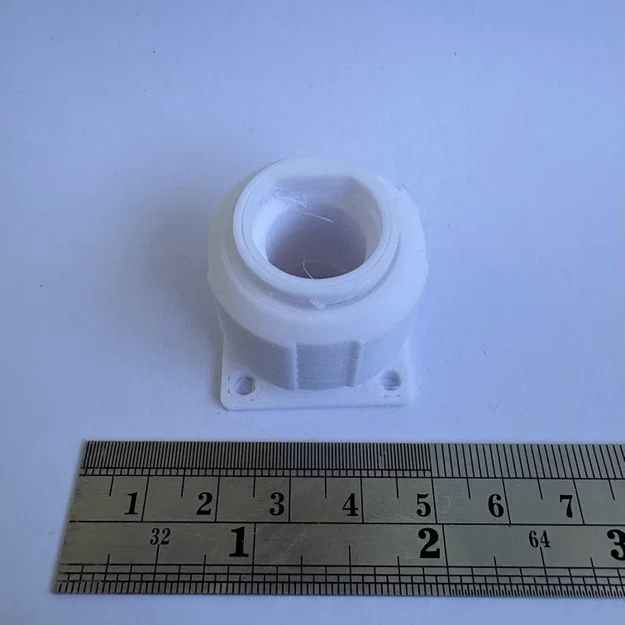

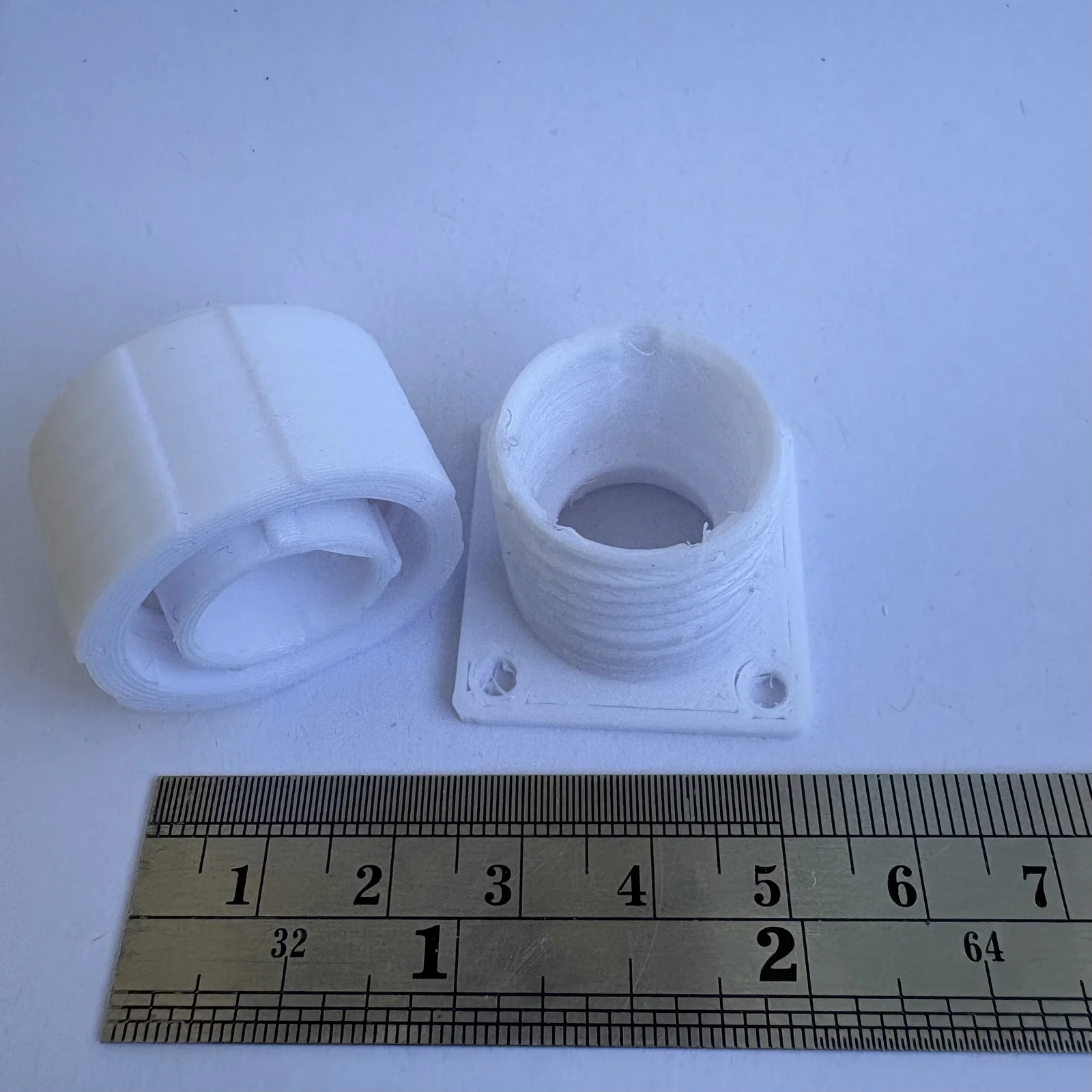

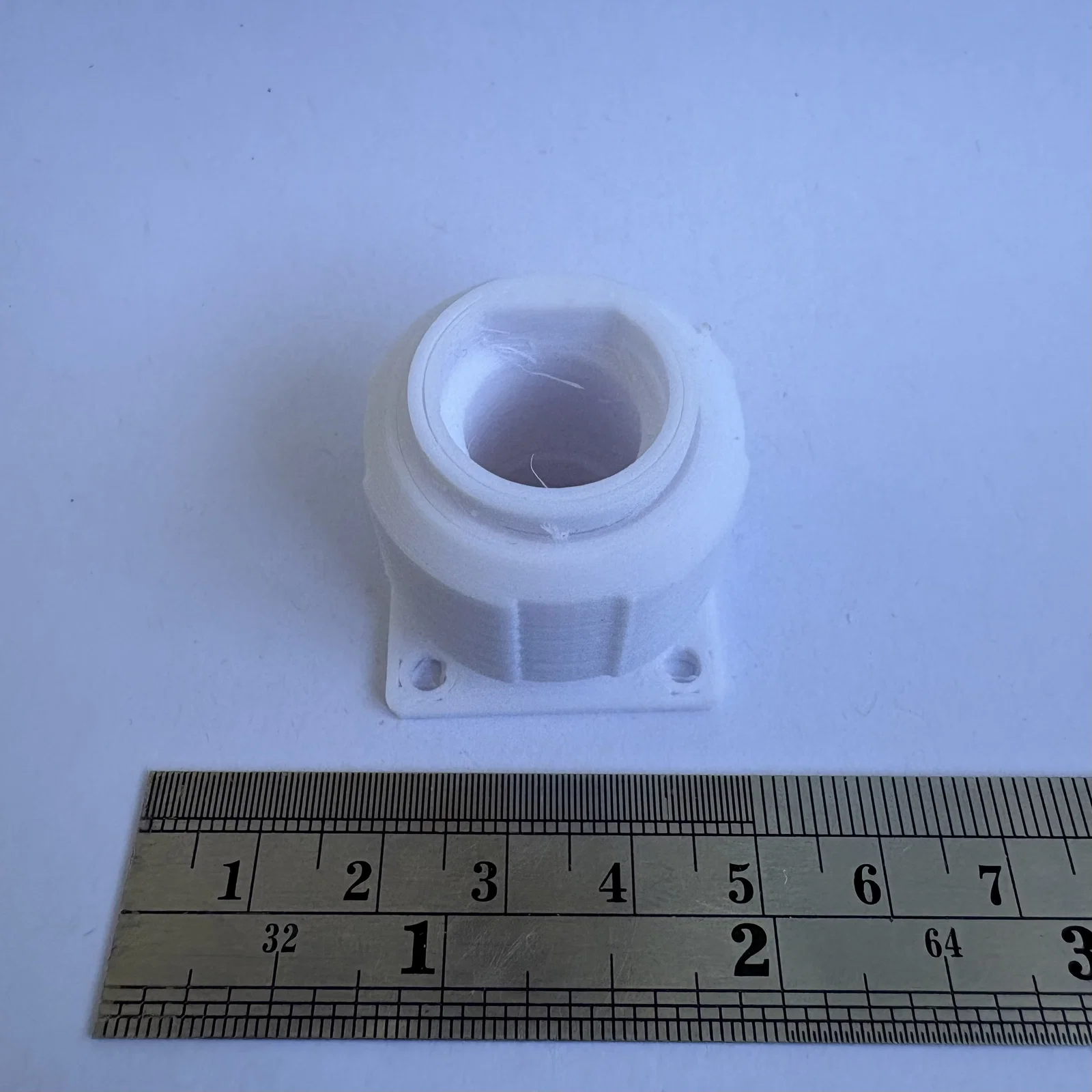

Tuỳ chọn keying thay thế! Hình ảnh chỉ mang tính minh hoạ!

Các mẫu này thuộc một hệ thống connector điện “MIL spec-ish” dạng additive manufactured, print-in-place. Bộ connector này gồm bốn thành phần, chia làm hai nhóm:

1. Shells: wall mount receptacle và straight plug (có trong mẫu này)

2. Inserts: pin insert và socket insert cho chân Molex 1561 và 1560 (xem Collection)

Phần shells đảm nhiệm liên kết cơ khí của hệ connector này. Chúng định hướng (polarize) mối nối và giúp hệ connector “scoop proof”.

Có tổng cộng chín kích cỡ, được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có sáu tuỳ chọn keying từ A đến E và N (normal). Chỉ receptacle và plug có cùng kích cỡ và cùng tuỳ chọn keying mới ghép (mated) với nhau được.

Các mẫu trong bộ này là:

• Shell size: C

• Keying option: E

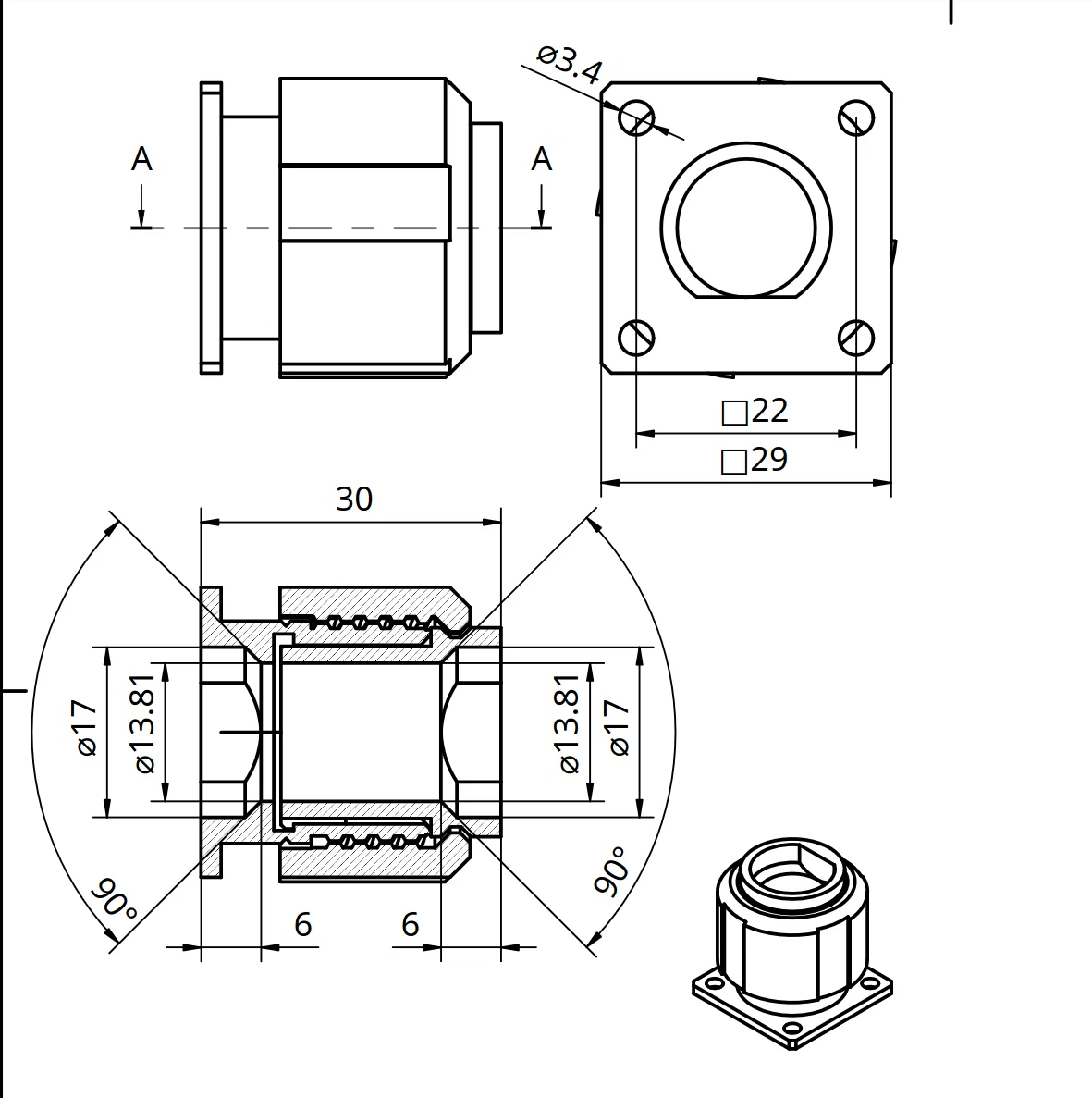

Wall mount receptacle có thể bắt lên bề mặt phẳng bằng cụm lỗ bulông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

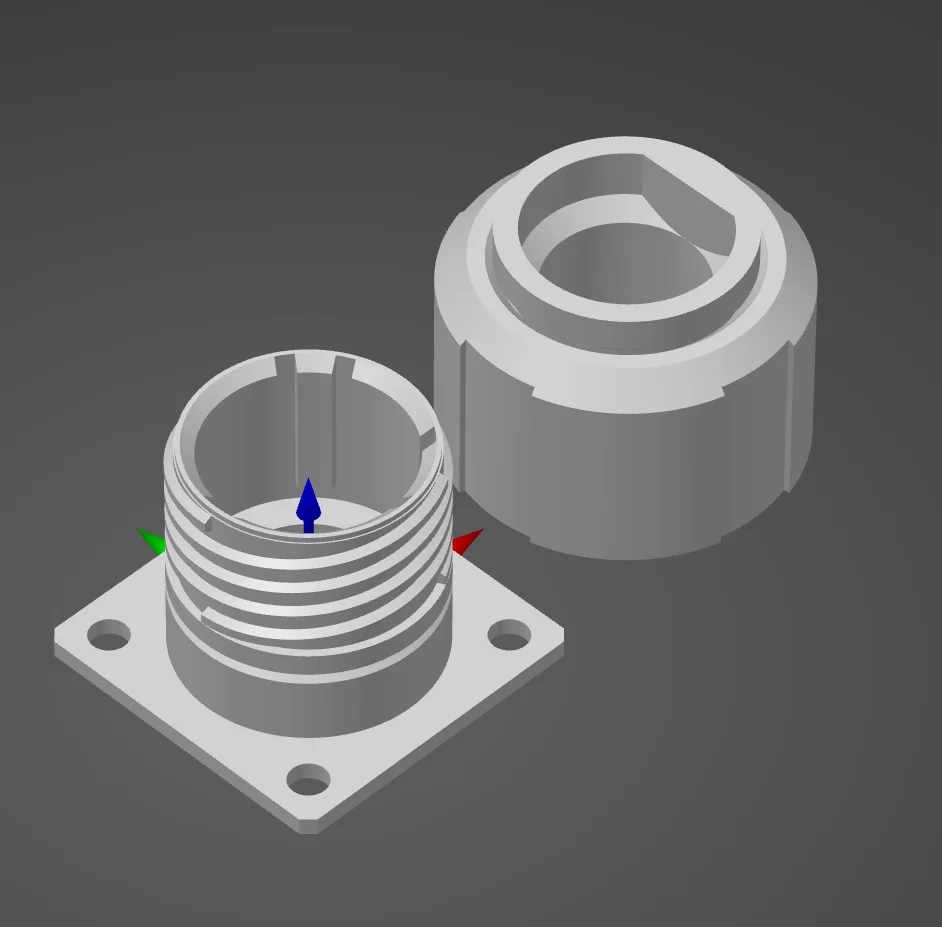

Nên in đúng như hướng trong hình để ra kết quả tốt nhất. Sau khi in có thể bạn sẽ cần gỡ bớt stringing.

Phần inserts được in rời để đạt độ linh hoạt tối đa cho connector. Sau đó lắp inserts vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, bạn có vài lựa chọn:

1. xem các inserts làm sẵn, dùng liền (xem Collection)

2. tự thiết kế inserts của bạn

Nếu muốn tự thiết kế inserts, bạn có thể tham khảo bản vẽ kích thước của connector ở trạng thái đã ghép (mated) bên dưới. Với inserts tự thiết kế, bạn có thể tuỳ biến hệ connector để dùng được với bất kỳ contact nào vừa với shell.

Xem dự án này trên github.
