Vỏ Connector MIL Size C Keying B (D38999)

Tùy chọn keying khác! Hình chỉ mang tính minh họa!

Các mẫu này thuộc một hệ thống electrical connector kiểu MIL spec-ish, sản xuất bằng additive manufacturing và print-in-place. Bộ connector này gồm 4 thành phần, chia thành 2 nhóm:

1. Shells, wall mount receptacle và straight plug (nằm trong model này)

2. Inserts, pin và socket inserts cho contacts Molex 1561 và 1560 (xem Collection)

Phần shells là phần cơ khí tạo nên liên kết của hệ connector này. Chúng giúp định hướng (polarize) mối nối và làm cho hệ connector khó lắp sai chiều (scoop proof).

Có 9 kích cỡ, được đánh số từ A đến J theo thứ tự tăng dần. Mỗi shell lại có thêm 6 tùy chọn keying từ A đến E và N (normal). Chỉ có receptacle và plug cùng size và cùng keying mới có thể cắm khớp với nhau.

Các model này là:

• Shell size: C

• Keying option: B

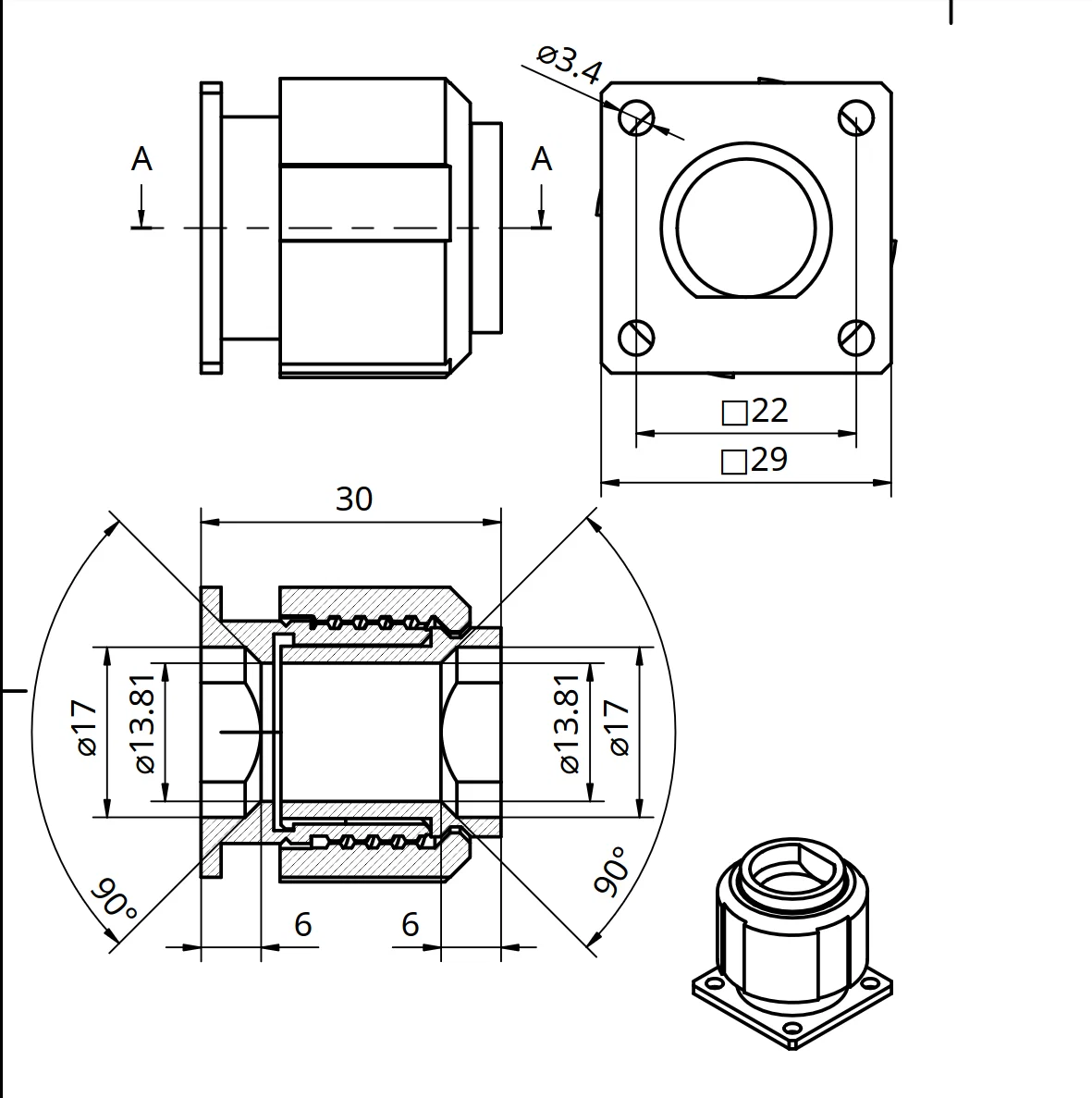

Wall mount receptacle có thể bắt lên bề mặt phẳng bằng cụm lỗ bắt bu-lông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

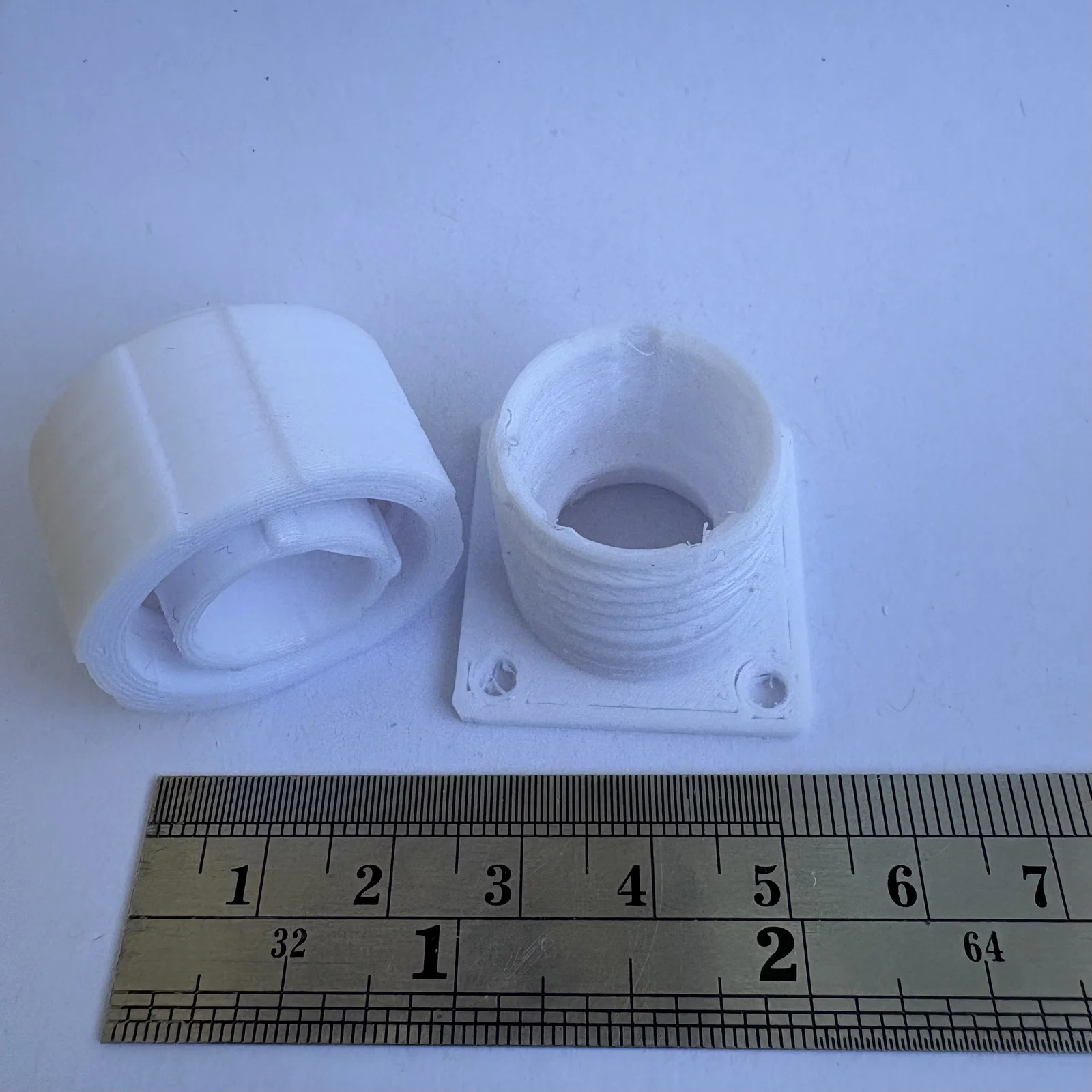

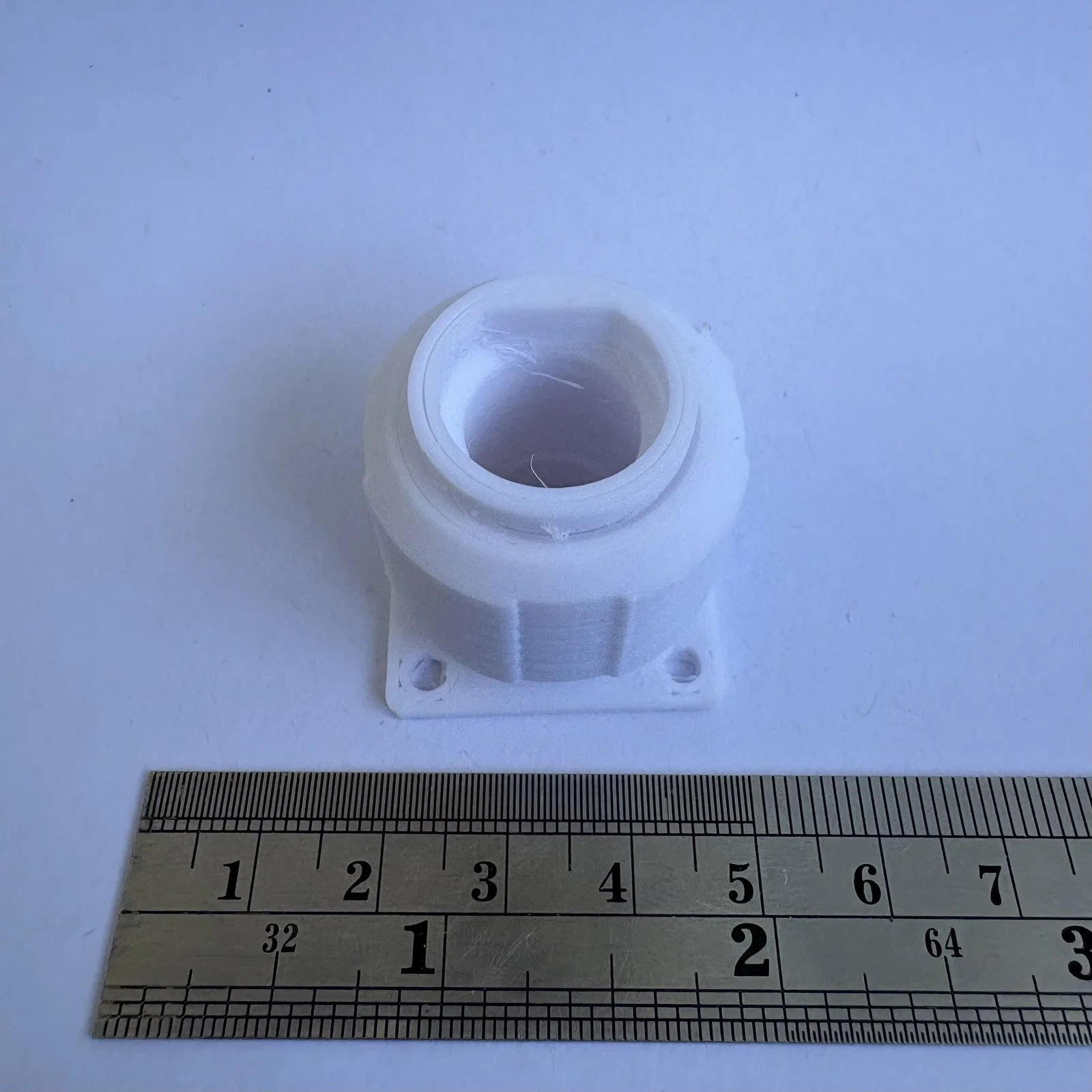

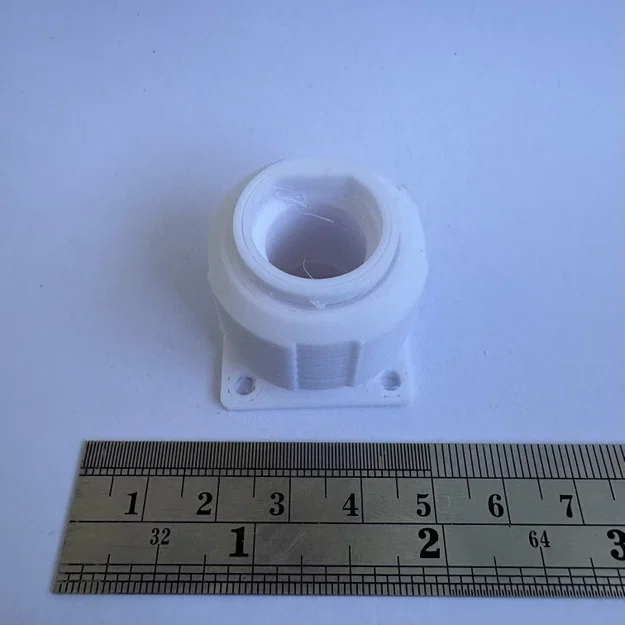

In như hình minh họa để ra kết quả tốt nhất. Sau khi in có thể cần gỡ bớt stringing.

Phần inserts được in rời để linh hoạt tối đa cho bộ connector. Sau đó inserts sẽ được lắp vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, bạn có nhiều lựa chọn:

1. tham khảo inserts dạng sẵn dùng (xem Collection)

2. tự thiết kế inserts

Nếu tự thiết kế inserts, bạn có thể xem bản vẽ kích thước connector ở trạng thái đã cắm khớp (mated) bên dưới. Với inserts tự làm, bạn có thể tùy biến hệ connector để dùng với bất kỳ contact nào vừa với shell.

Xem thêm dự án này trên github.
