Vỏ MIL Connector Size B Keying A (D38999) - Print-in-place

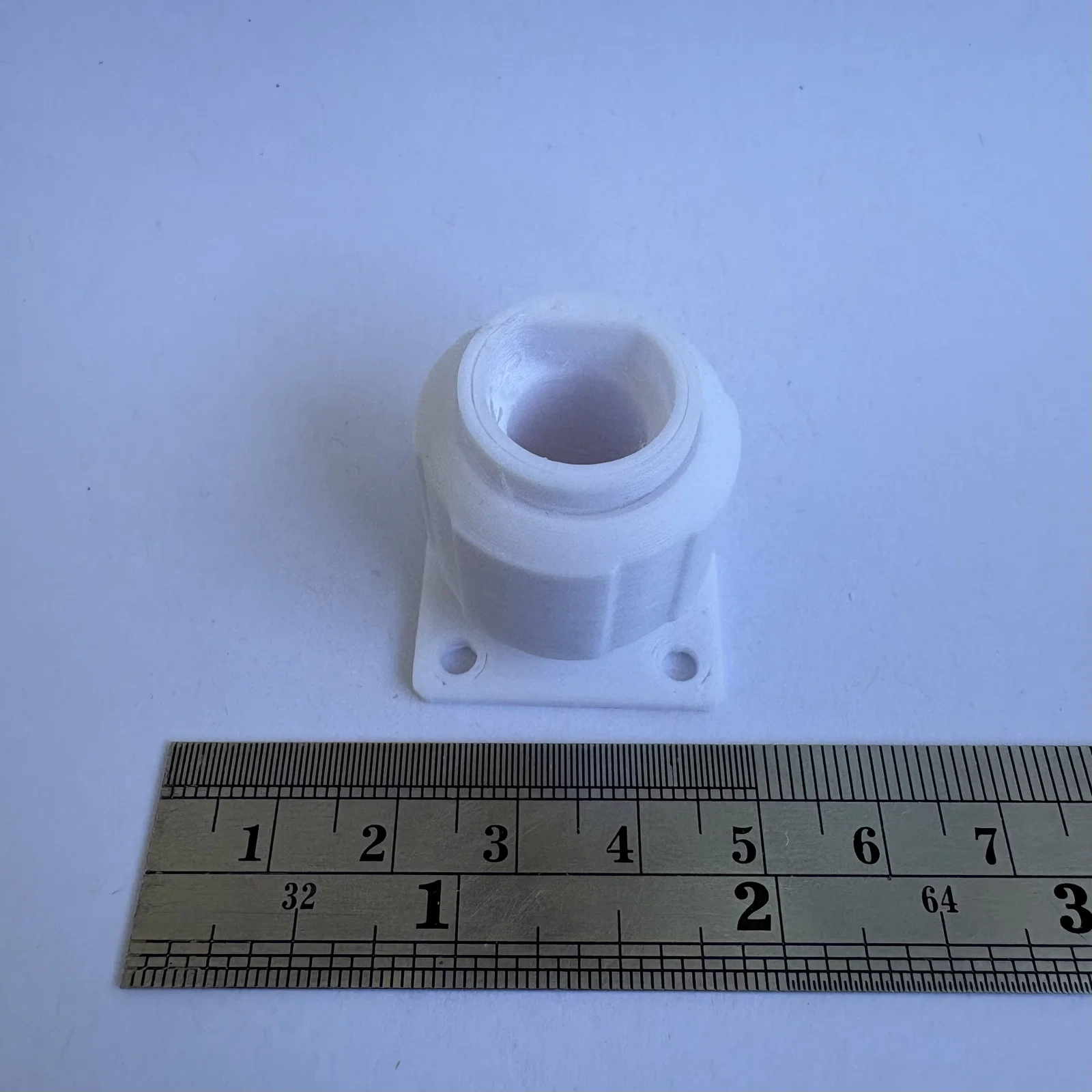

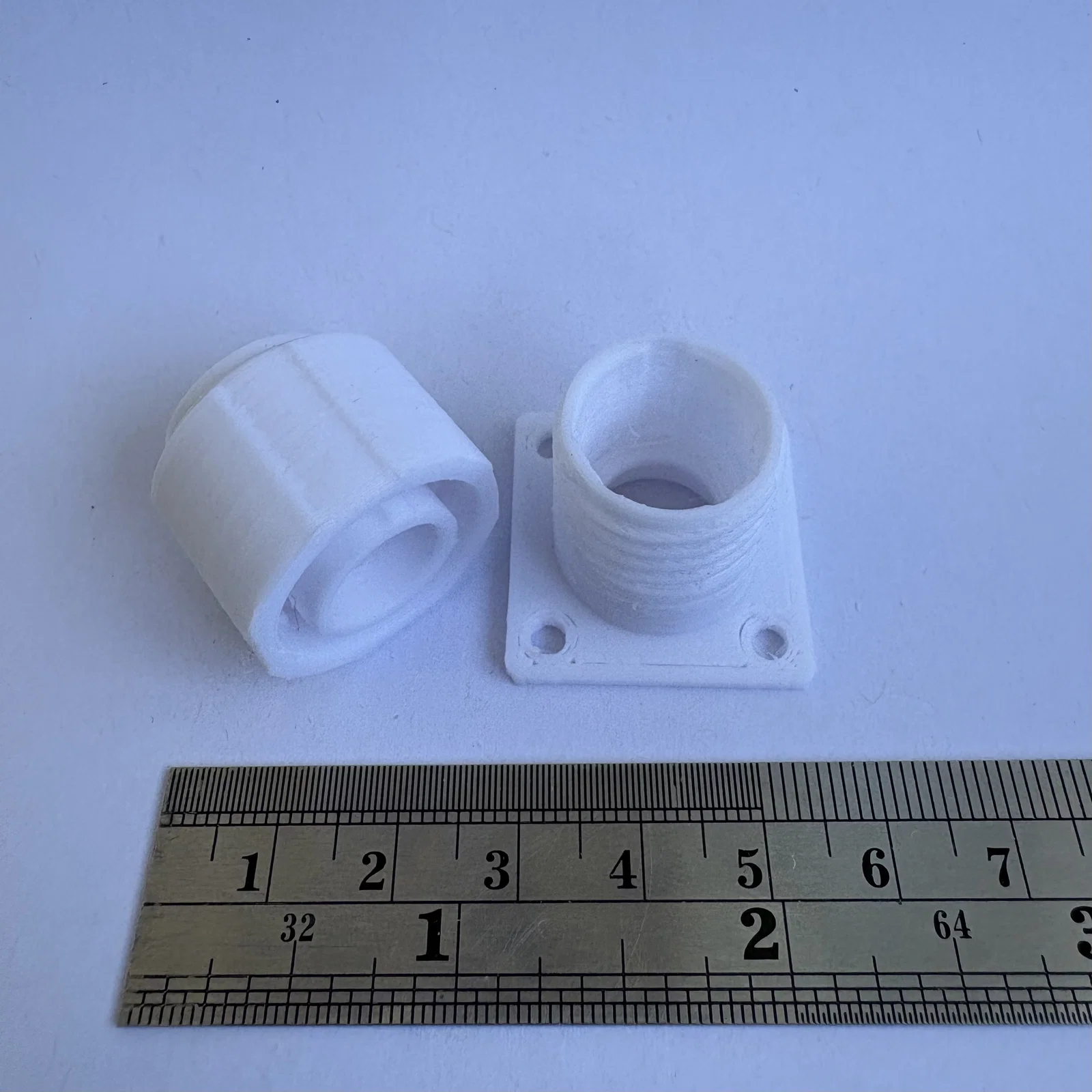

Tùy chọn keying thay thế! Hình ảnh chỉ mang tính minh họa!

Những model này là một phần của hệ connector điện kiểu MIL “na ná MIL spec” dạng additive manufactured, print-in-place. Bộ connector này gồm 4 thành phần, chia làm 2 nhóm:

1. Shell, gồm wall mount receptacle và straight plug (có trong model này)

2. Insert, gồm pin insert và socket insert cho các contact Molex 1561 và 1560 (xem Collection)

Phần shell tạo nên thành phần liên kết cơ khí của hệ connector này. Nó định hướng (polarize) mối ghép và giúp hệ connector “scoop proof” (khó cắm sai kiểu quẹt/lia).

Có tổng cộng 9 size, đánh từ A tới J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có 6 tùy chọn keying từ A tới E và N (normal). Chỉ receptacle và plug có cùng size và cùng keying option thì mới ghép (mate) được với nhau.

Các model này là:

• Shell size: B

• Keying option: A

Wall mount receptacle có thể bắt lên một bề mặt phẳng bằng cụm lỗ bulông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

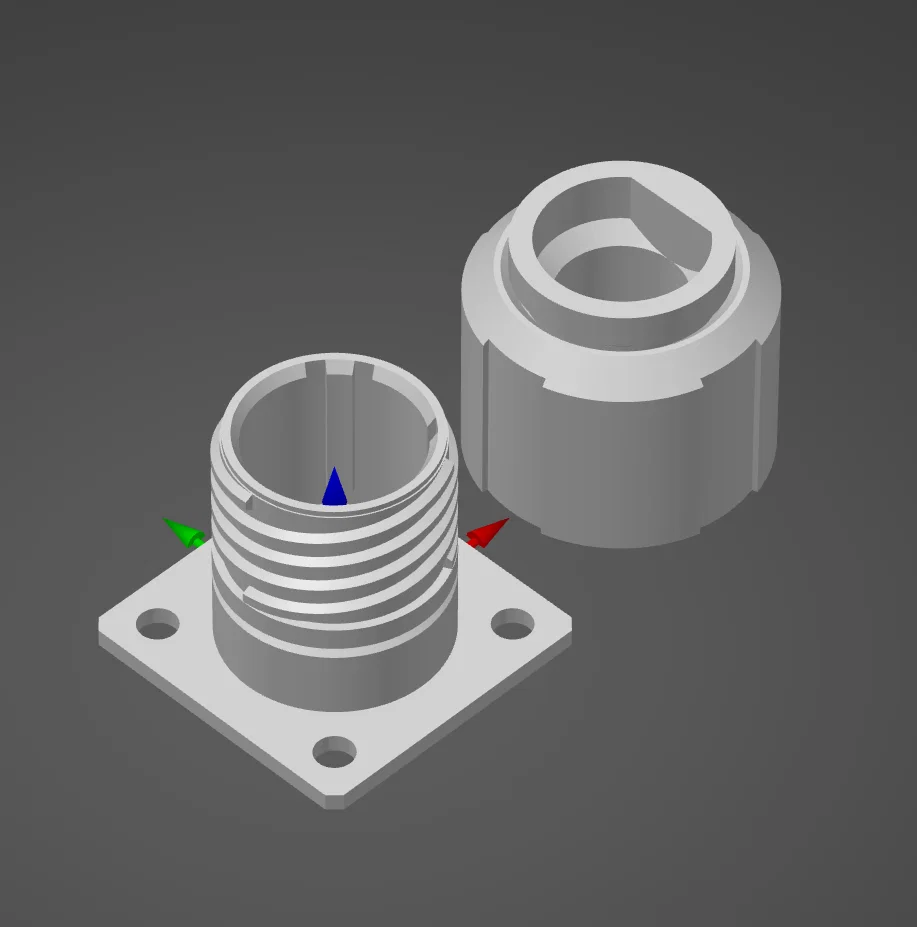

In model theo đúng hướng như trong hình để đạt kết quả tốt nhất. Sau khi in có thể bạn sẽ cần gỡ bớt stringing.

Các insert được in riêng để tối đa độ linh hoạt của connector. Sau đó, insert được lắp vào shell và cố định bằng keo dán nhanh (superglue). Để có insert, bạn có vài lựa chọn:

1. tham khảo các insert làm sẵn, dùng ngay (xem Collection)

2. tự thiết kế insert của bạn

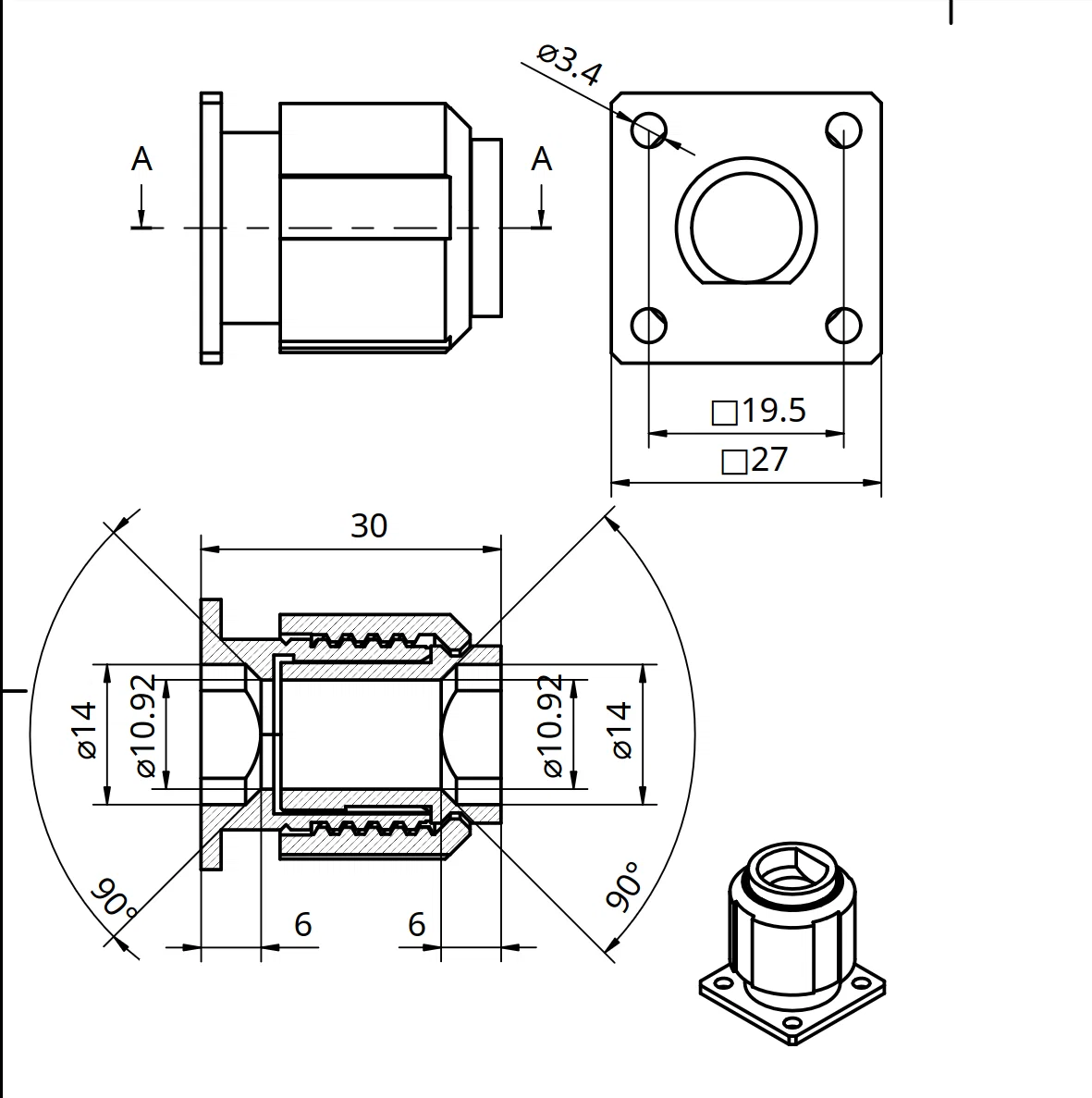

Để tự thiết kế insert, bạn có thể xem bản vẽ kích thước connector ở trạng thái đã ghép (mated) bên dưới. Với insert tự làm, bạn có thể tùy biến hệ connector cho bất kỳ loại contact nào miễn là vừa với shell.

Xem dự án này trên github.
