Vỏ đầu nối MIL Size B Keying E (D38999) - Print-in-place

Tùy chọn keying khác! Hình ảnh chỉ mang tính minh họa!

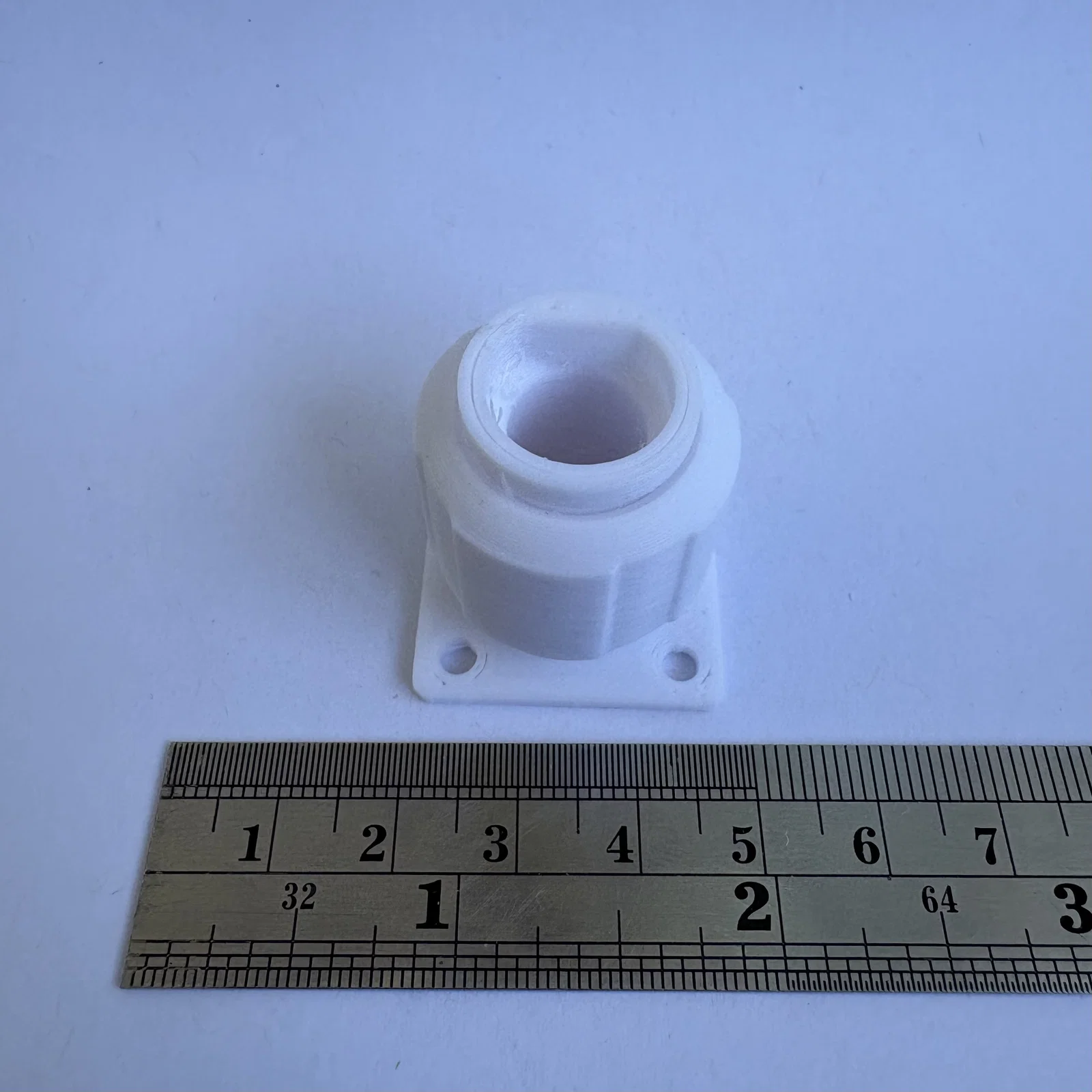

Các mẫu này thuộc một hệ thống đầu nối điện kiểu MIL “na ná” (MIL spec-ish) được sản xuất bằng additive manufacturing, dạng print-in-place. Bộ đầu nối này gồm bốn thành phần, chia làm hai nhóm:

1. Shells: wall mount receptacle và straight plug (có trong model này)

2. Inserts: pin insert và socket insert cho chân tiếp xúc Molex 1561 và 1560 (xem Collection)

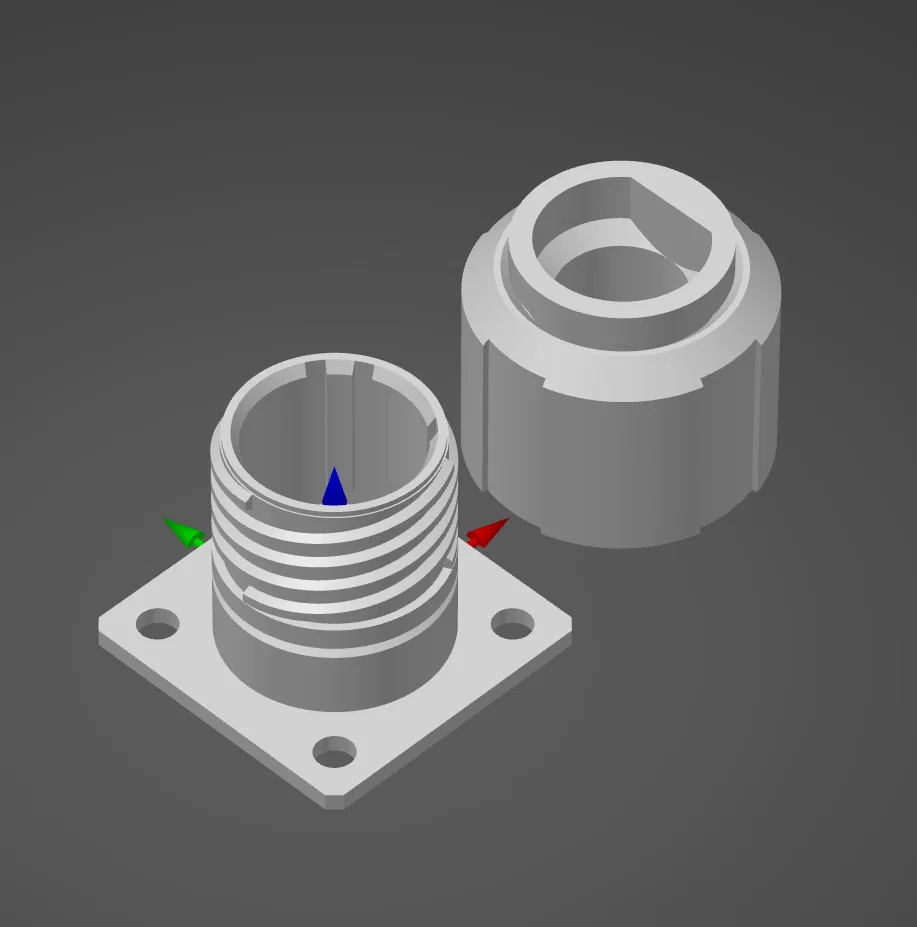

Phần shells tạo nên phần kết nối cơ khí của hệ thống đầu nối này. Chúng định hướng (polarize) khi ghép nối và giúp hệ đầu nối chống cắm ngược (scoop proof).

Có 9 kích cỡ, được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có 6 tùy chọn keying từ A đến E và N (normal). Chỉ receptacle và plug có cùng size và cùng keying mới ghép (mate) được.

Các model này là:

• Shell size: B

• Keying option: E

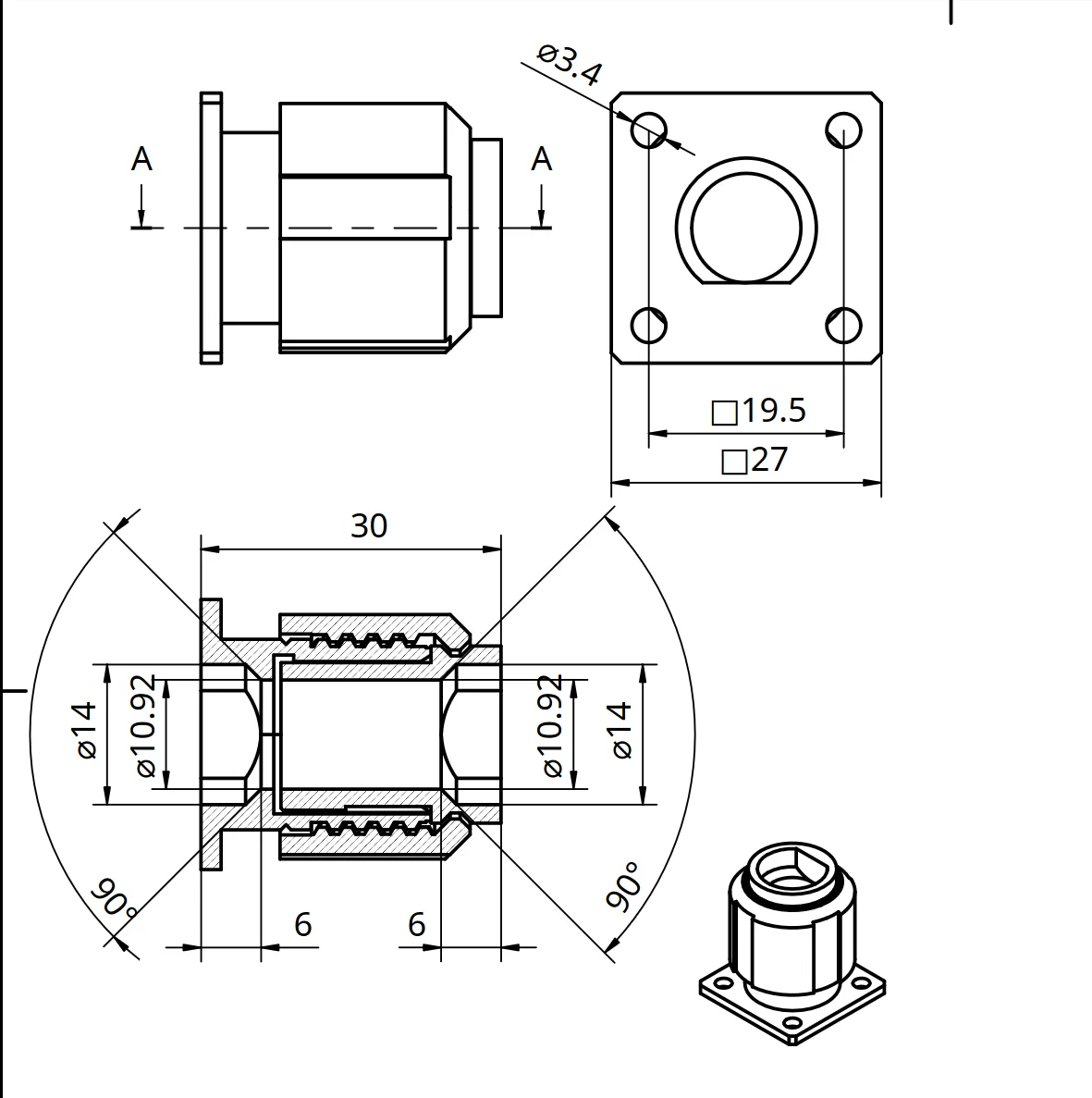

Wall mount receptacle có thể bắt lên bề mặt phẳng bằng cụm lỗ bulông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

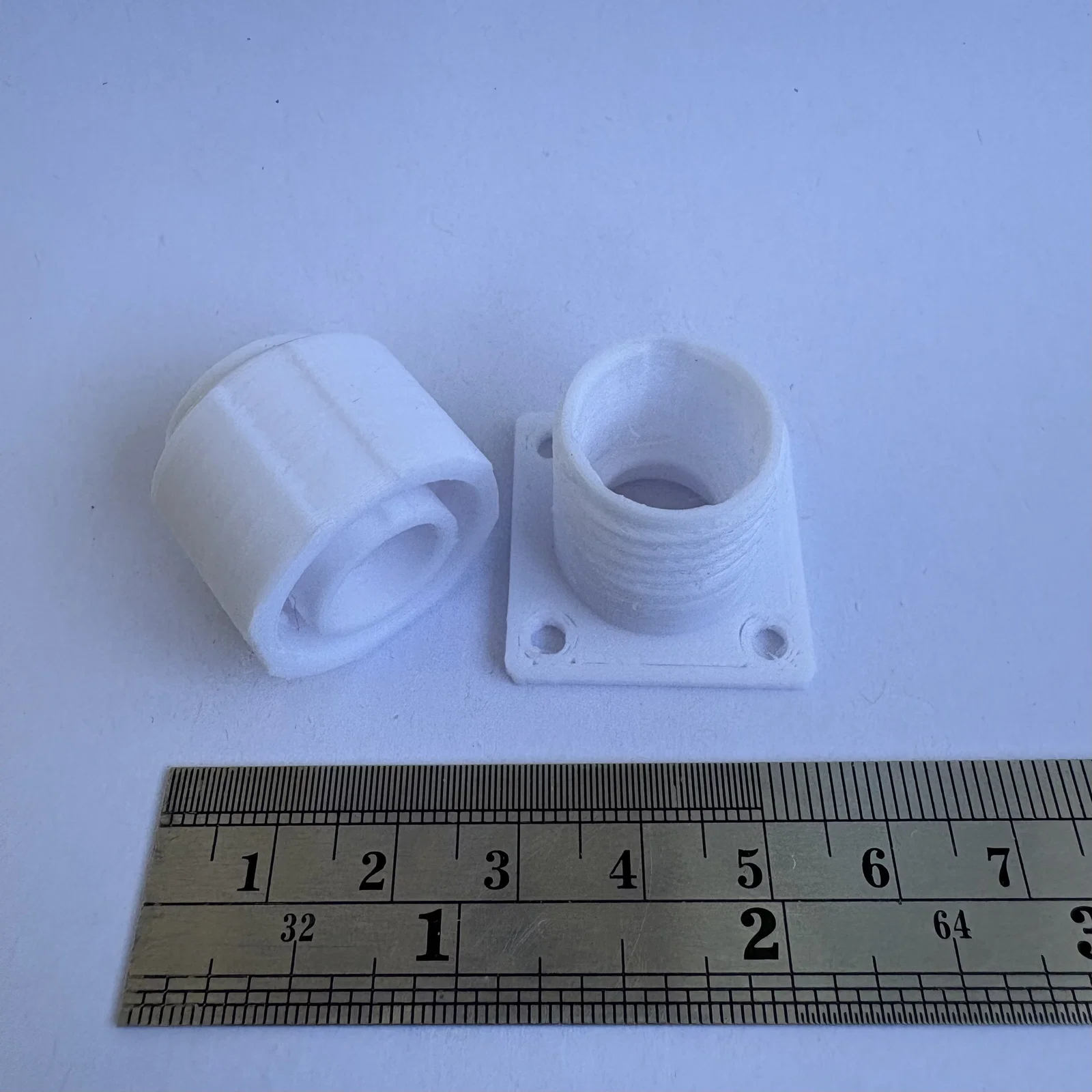

Để cho ra kết quả tốt nhất, hãy in (print) các model đúng như hình minh họa. Sau khi in xong có thể bạn sẽ cần gỡ bớt stringing.

Phần inserts được in riêng để tối đa độ linh hoạt của đầu nối. Sau đó inserts được lắp vào shells và cố định bằng keo superglue. Để có inserts, bạn có vài lựa chọn:

1. tham khảo inserts có sẵn, dùng liền (xem Collection)

2. tự thiết kế inserts của bạn

Nếu muốn tự thiết kế inserts, bạn có thể xem bản vẽ kích thước của đầu nối ở trạng thái đã ghép (mated) bên dưới. Với inserts tự làm, bạn có thể tùy biến hệ đầu nối để phù hợp với bất kỳ contact nào vừa với shell.

Xem dự án này trên github.
