Vỏ MIL Connector Size B Keying D (D38999) – print-in-place

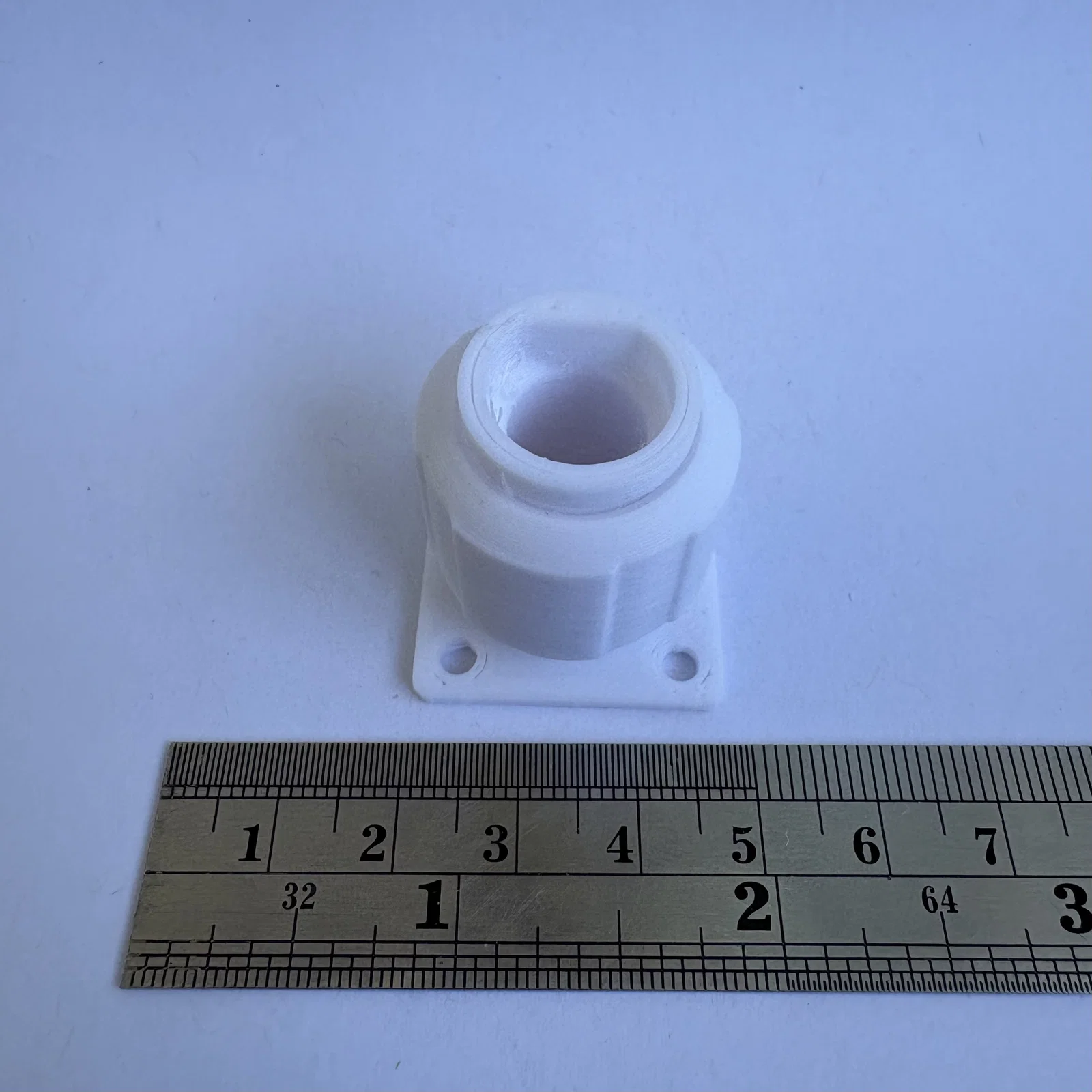

Tùy chọn keying thay thế! Hình ảnh chỉ mang tính minh họa!

Những mẫu này thuộc một hệ connector điện “MIL spec-ish” dạng additive manufactured, print-in-place. Bộ connector gồm 4 thành phần chia làm 2 nhóm:

1. Shells: wall mount receptacle và straight plug (có trong model này)

2. Inserts: pin insert và socket insert cho contacts Molex 1561 và 1560 (xem Collection)

Phần shells đóng vai trò là cơ cấu liên kết cơ khí của hệ connector này. Chúng dùng để polarize kết nối và giúp hệ connector chống cắm nhầm chiều (scoop proof).

Có 9 kích thước, được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có 6 tùy chọn keying từ A đến E và N (normal). Chỉ receptacle và plug cùng size và cùng keying option mới có thể lắp (mate) với nhau.

Các model này là:

• Shell size: B

• Keying option: D

Wall mount receptacle có thể bắt lên một bề mặt phẳng bằng một cụm lỗ bắt bu-lông dạng hình vuông. Xem bản vẽ ở trên để biết thêm chi tiết.

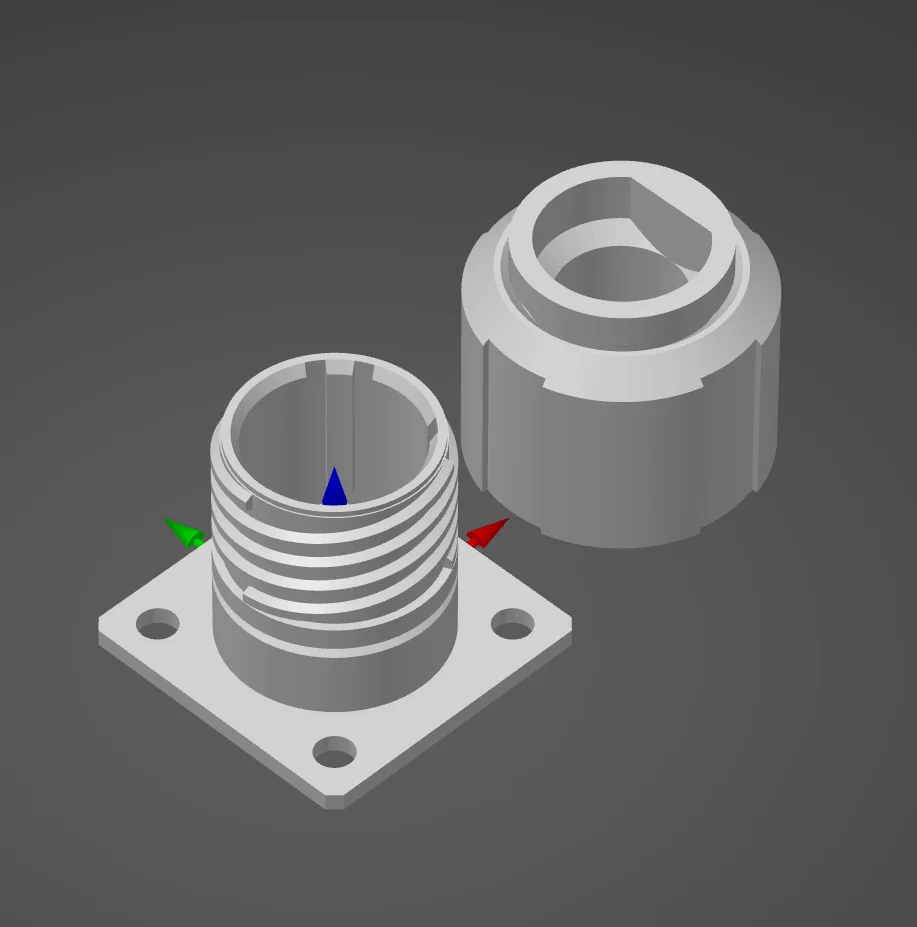

Để kết quả đẹp nhất, hãy in theo hướng như trong hình. Sau khi in xong có thể bạn sẽ cần gỡ bớt một chút stringing.

Phần inserts được in riêng để có độ linh hoạt tối đa cho connector. Sau đó inserts sẽ được lắp vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, bạn có vài lựa chọn:

1. xem các inserts sẵn dùng (xem Collection)

2. tự thiết kế inserts của mình

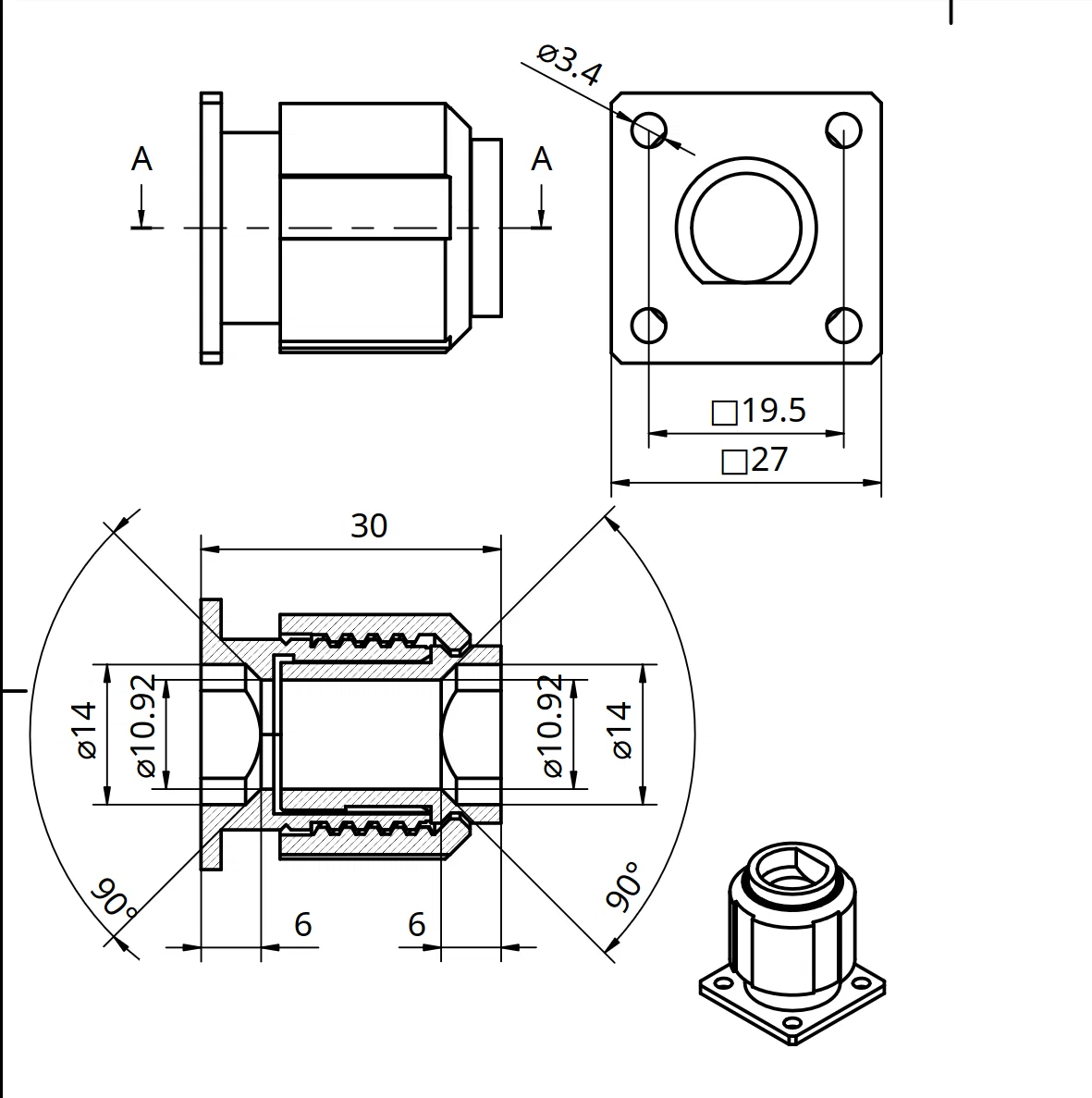

Nếu muốn tự thiết kế inserts, bạn có thể xem bản vẽ kích thước connector ở trạng thái đã lắp khớp (mated) bên dưới. Với inserts tự làm, bạn có thể tùy biến hệ connector cho bất kỳ contact nào miễn là vừa với shell.

Ghé qua dự án trên github.
