Vỏ đầu nối MIL Size B Keying C (D38999) – print-in-place

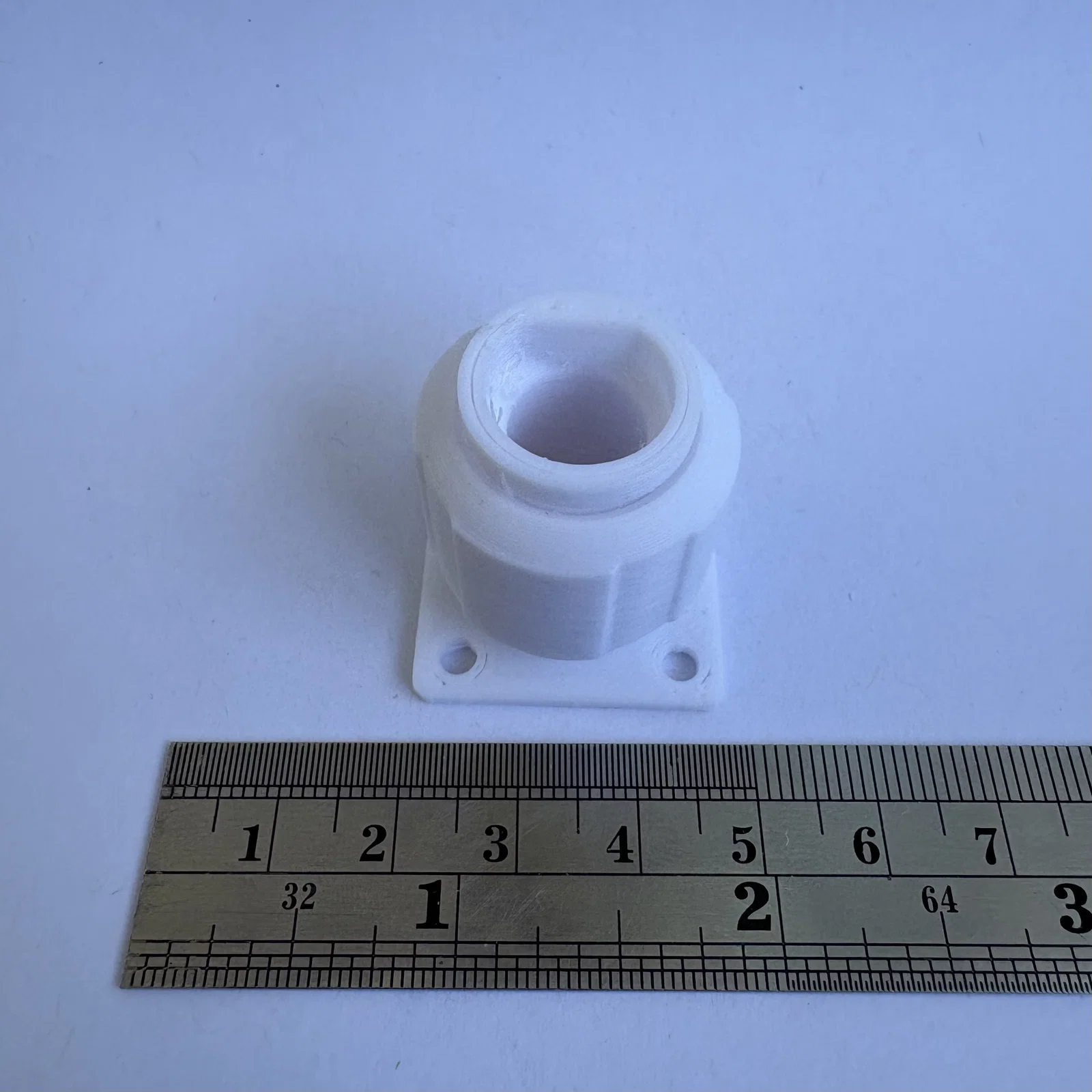

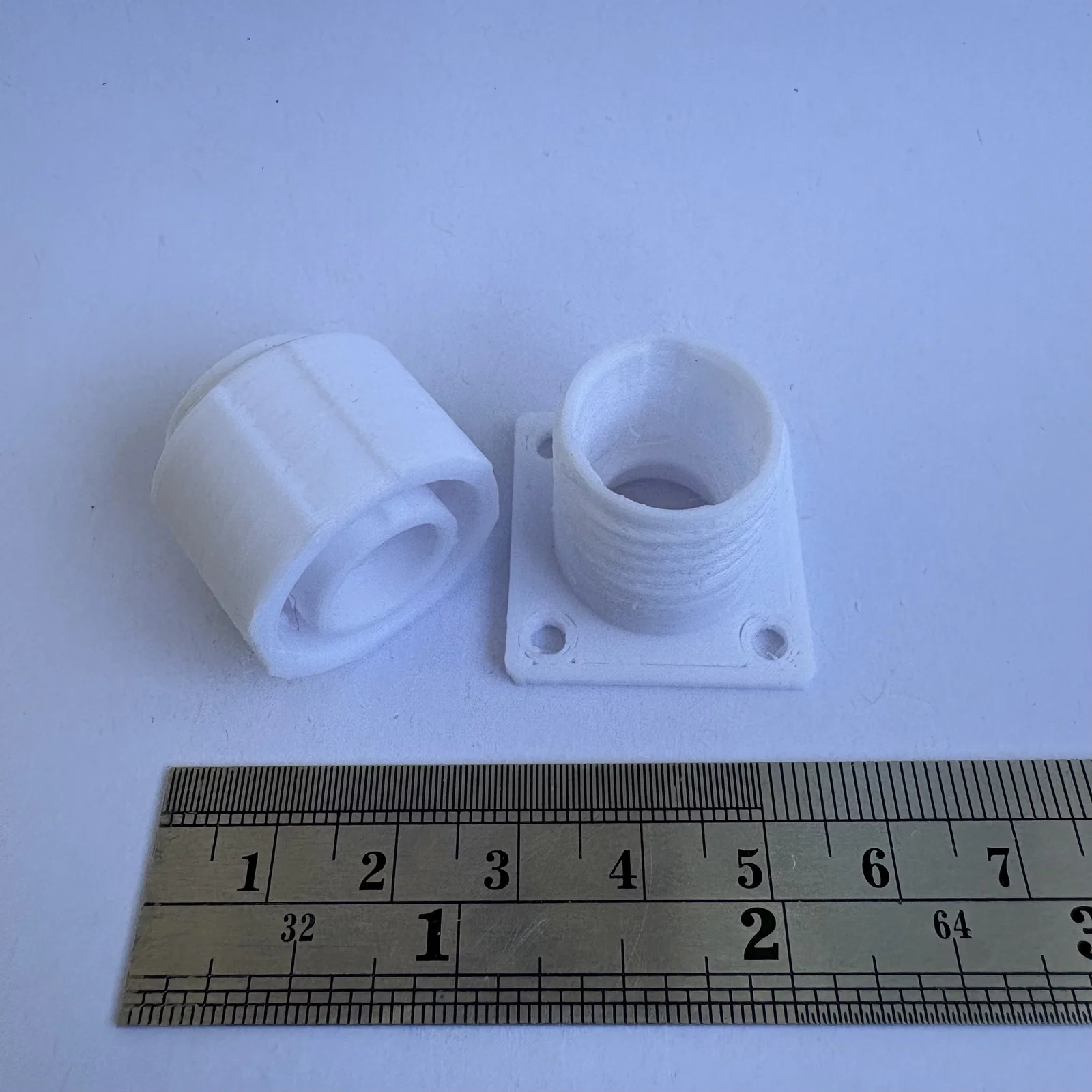

Tuỳ chọn keying khác! Hình ảnh chỉ mang tính minh hoạ!

Các mẫu này thuộc một hệ thống đầu nối điện kiểu MIL “na ná chuẩn” (MIL spec-ish) được sản xuất bằng additive manufacturing và print-in-place. Hệ thống đầu nối này gồm bốn thành phần, chia làm hai nhóm:

1. Shells: wall mount receptacle và straight plug (trong mẫu này)

2. Inserts: pin insert và socket insert cho tiếp điểm Molex 1561 và 1560 (xem Collection)

Phần shells tạo nên bộ phận kết nối cơ khí của hệ thống đầu nối này. Chúng giúp định hướng (polarize) khi ghép nối và làm cho hệ thống đầu nối không thể cắm sai chiều (scoop proof).

Có chín kích cỡ, được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có sáu tuỳ chọn keying từ A đến E và N (normal). Chỉ có receptacle và plug cùng kích cỡ và cùng tuỳ chọn keying mới ghép (mate) được với nhau.

Các mẫu này là:

• Kích cỡ shell: B

• Tuỳ chọn keying: C

Wall mount receptacle có thể bắt lên bề mặt phẳng bằng cụm lỗ bắt bulông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

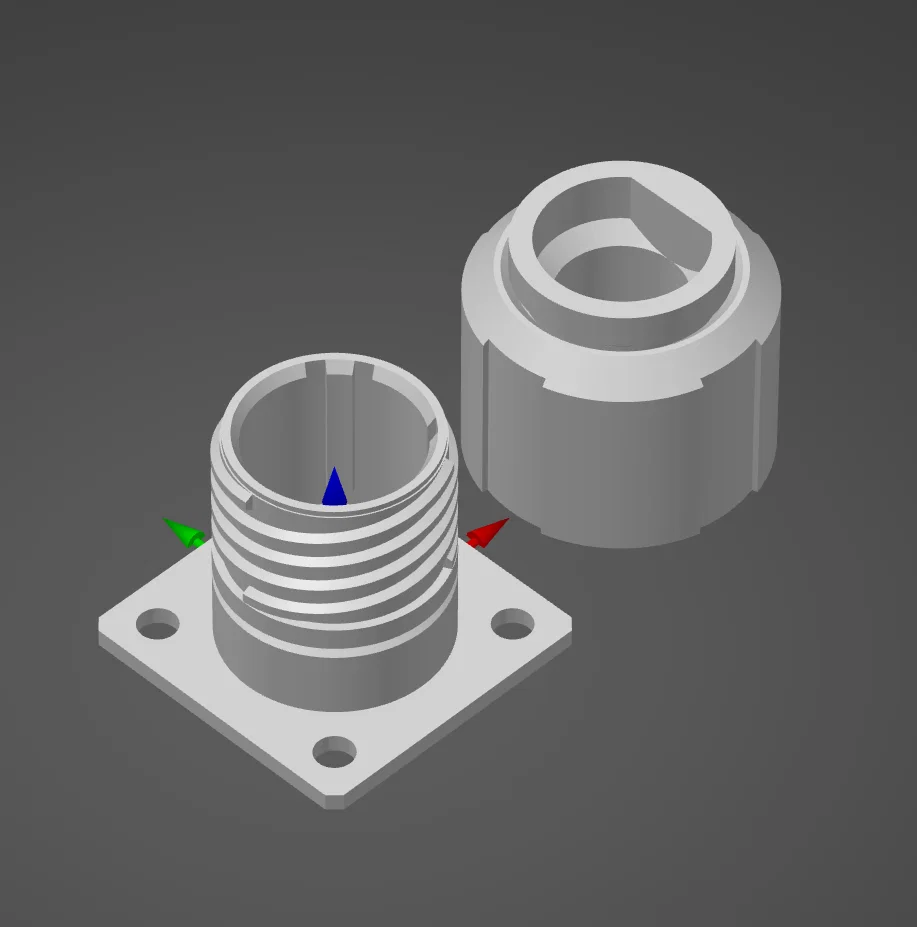

In mẫu đúng như hình minh hoạ để đạt kết quả tốt nhất. Sau khi in có thể cần gỡ bớt stringing.

Phần inserts được in riêng để cho độ linh hoạt tối đa của đầu nối. Sau đó inserts được lắp vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, bạn có vài lựa chọn:

1. xem các inserts làm sẵn (xem Collection)

2. tự thiết kế inserts của riêng bạn

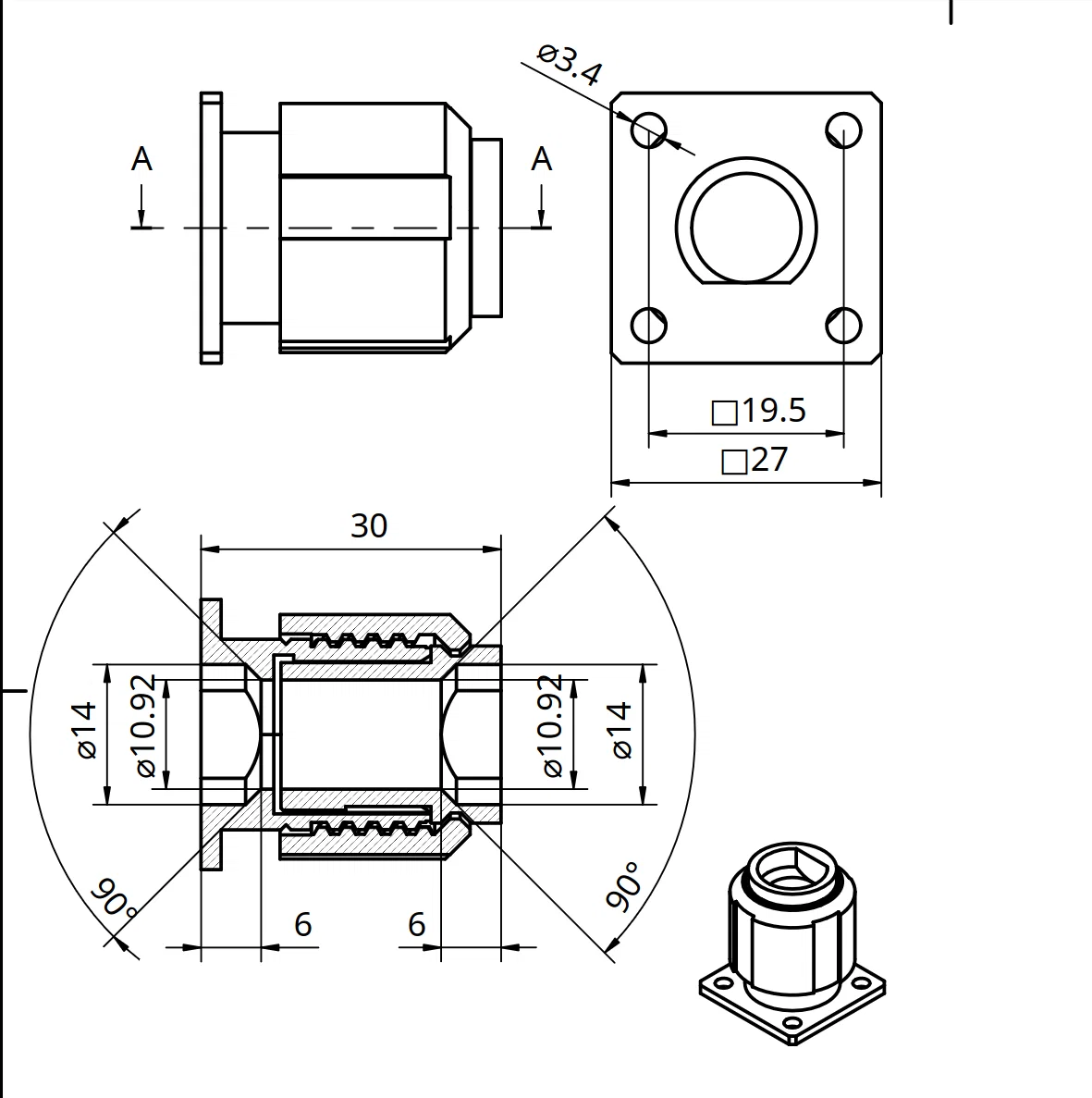

Để tự thiết kế inserts, bạn có thể xem bản vẽ kích thước của đầu nối ở trạng thái đã ghép (mated) bên dưới. Với inserts tự làm, bạn có thể tuỳ biến hệ thống đầu nối cho bất kỳ loại contact nào miễn là vừa với shell.

Xem dự án này trên github.
