Vỏ Connector MIL Size B Keying B (D38999)

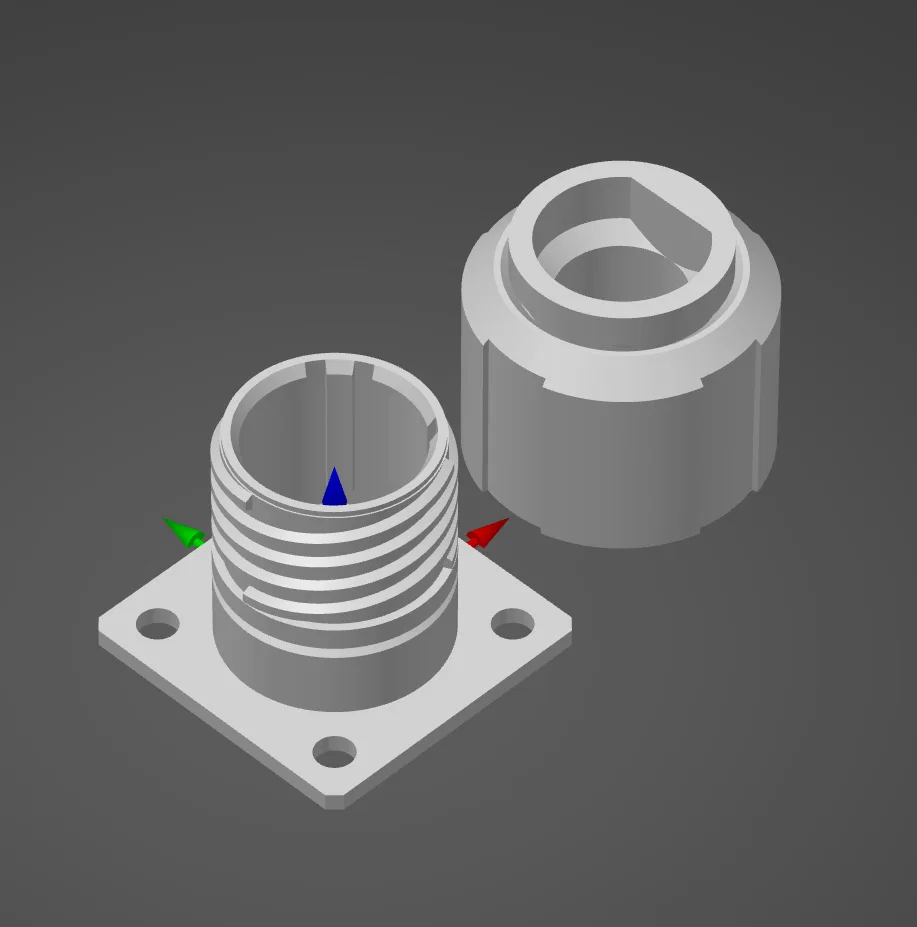

Có tuỳ chọn keying khác! Hình chỉ mang tính minh hoạ!

Các model này thuộc một hệ connector điện kiểu “MIL spec-ish” dạng additive manufactured, print-in-place. Bộ connector gồm 4 thành phần, chia làm 2 nhóm:

1. Shells: wall mount receptacle và straight plug (có trong model này)

2. Inserts: pin insert và socket insert cho chân tiếp xúc Molex 1561 và 1560 (xem Collection)

Phần shells tạo nên phần kết nối cơ khí của hệ connector này. Nó giúp định hướng (polarize) khi cắm nối và làm cho hệ connector chống cắm ngược/sai chiều.

Có 9 size, đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có 6 tuỳ chọn keying từ A đến E và N (normal). Chỉ receptacle và plug có cùng size và cùng keying option mới cắm khớp với nhau.

Các model này là:

• Shell size: B

• Keying option: B

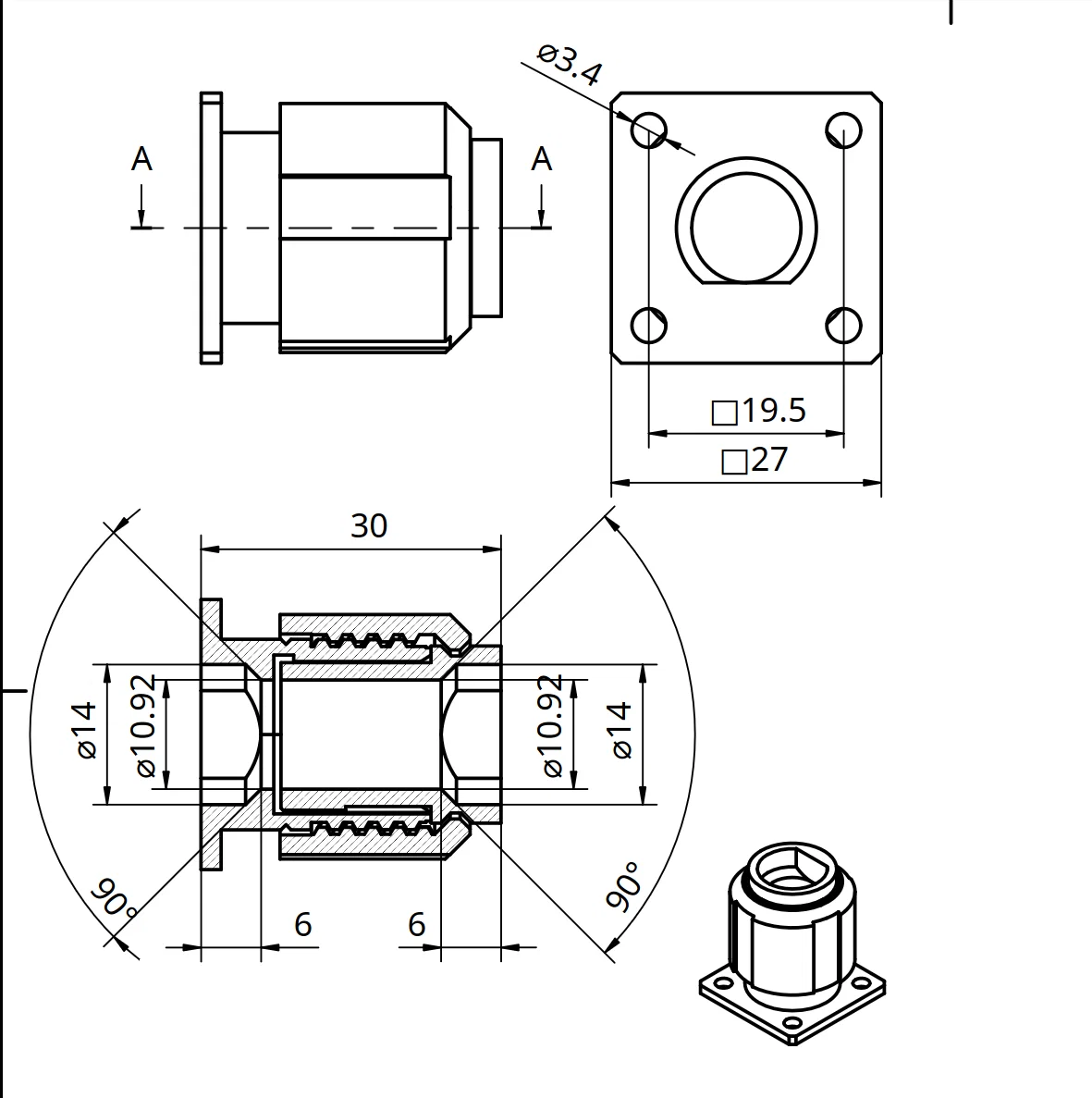

Wall mount receptacle có thể bắt lên bề mặt phẳng bằng một cụm lỗ bu-lông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

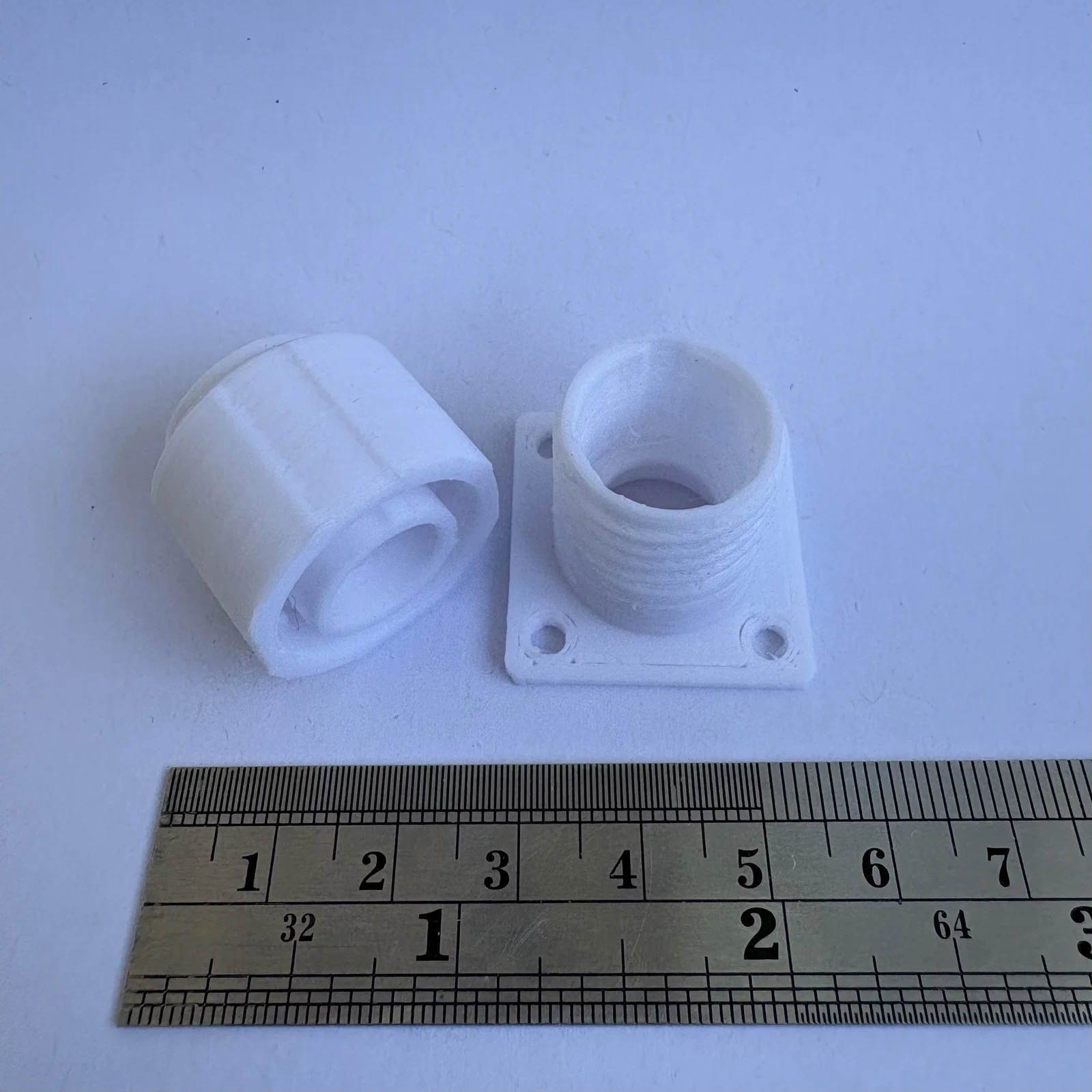

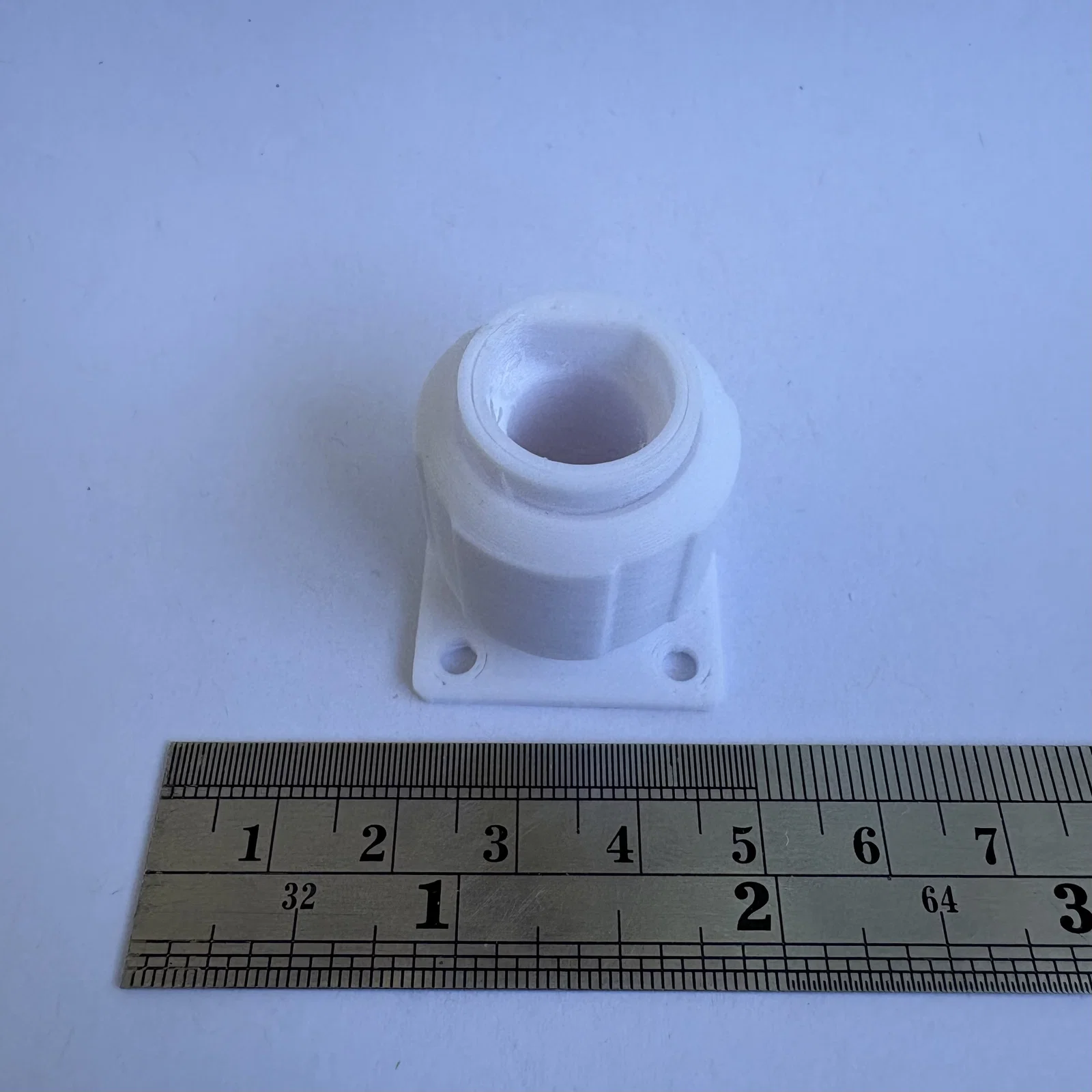

In như trong hình để ra kết quả tốt nhất. Sau khi in có thể cần gỡ bớt stringing.

Phần inserts được in riêng để tối đa hoá độ linh hoạt của connector. Sau đó lắp inserts vào shells và cố định bằng keo 502 (superglue). Để có inserts, bạn có vài lựa chọn:

1. xem các inserts làm sẵn (xem Collection)

2. tự thiết kế inserts của riêng bạn

Nếu tự thiết kế inserts, bạn có thể xem bản vẽ kích thước của connector ở trạng thái đã cắm khớp (mated) bên dưới. Với inserts tự làm, bạn có thể tuỳ biến hệ connector để dùng với bất kỳ loại contact nào miễn là vừa với shell.

Xem thêm dự án này trên github.
