Insert MIL Connector Size D 5 Contacts (D38999 15-5)

Những model này thuộc một hệ thống connector điện kiểu MIL spec-ish dạng print-in-place được làm bằng công nghệ additive manufacturing. Bộ connector này gồm 4 thành phần, chia làm 2 nhóm:

1. Shells: wall mount receptacle và straight plug (xem Collection)

2. Inserts: insert dạng pin và socket cho các contact Molex 1561 và 1560 (trong model này)

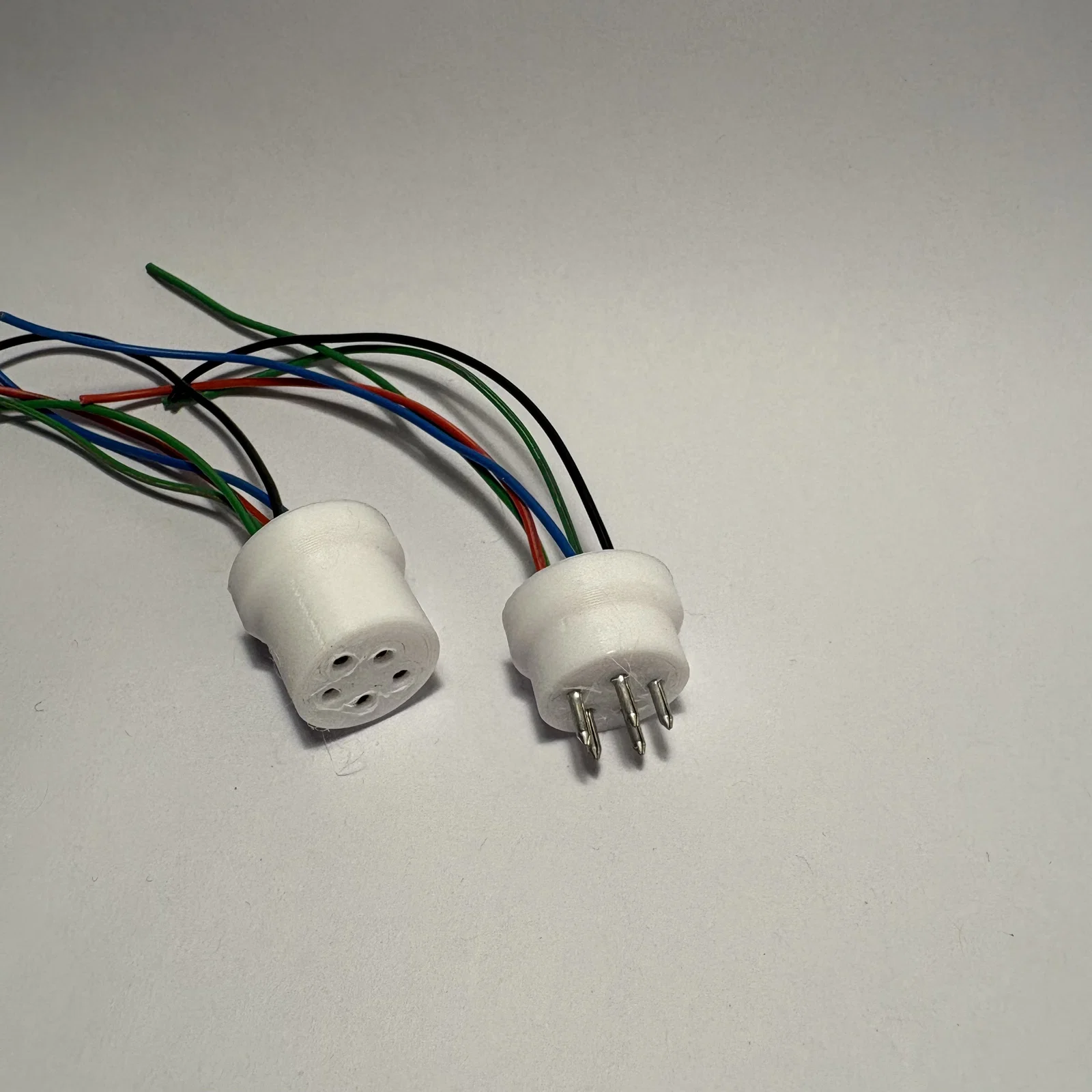

Inserts đóng vai trò adapter giữa shells và các contact Molex 1561/1560. Chúng định vị (localize) các contact và quyết định số lượng contact trong hệ connector.

Có nhiều loại insert cho mỗi cỡ shell (ít nhất 2 insert cho mỗi shell). Kích cỡ insert được đánh số từ 9 đến 25, tăng theo bước 2. Size này tương ứng với các mã quân sự từ A đến J. Một phần khác trong mã insert sẽ gợi ý số lượng contact có sẵn. Tất cả insert cùng một cỡ shell đều lắp vừa vào mọi receptacle và plug, bất kể keying. Chỉ những hệ connector có bố trí insert tương đương mới có thể ghép điện (electrically mated) với nhau.

Model này bao gồm file cho:

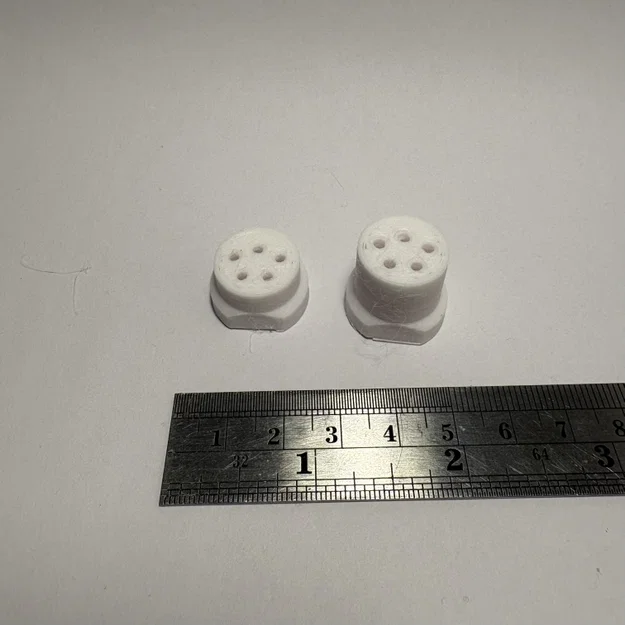

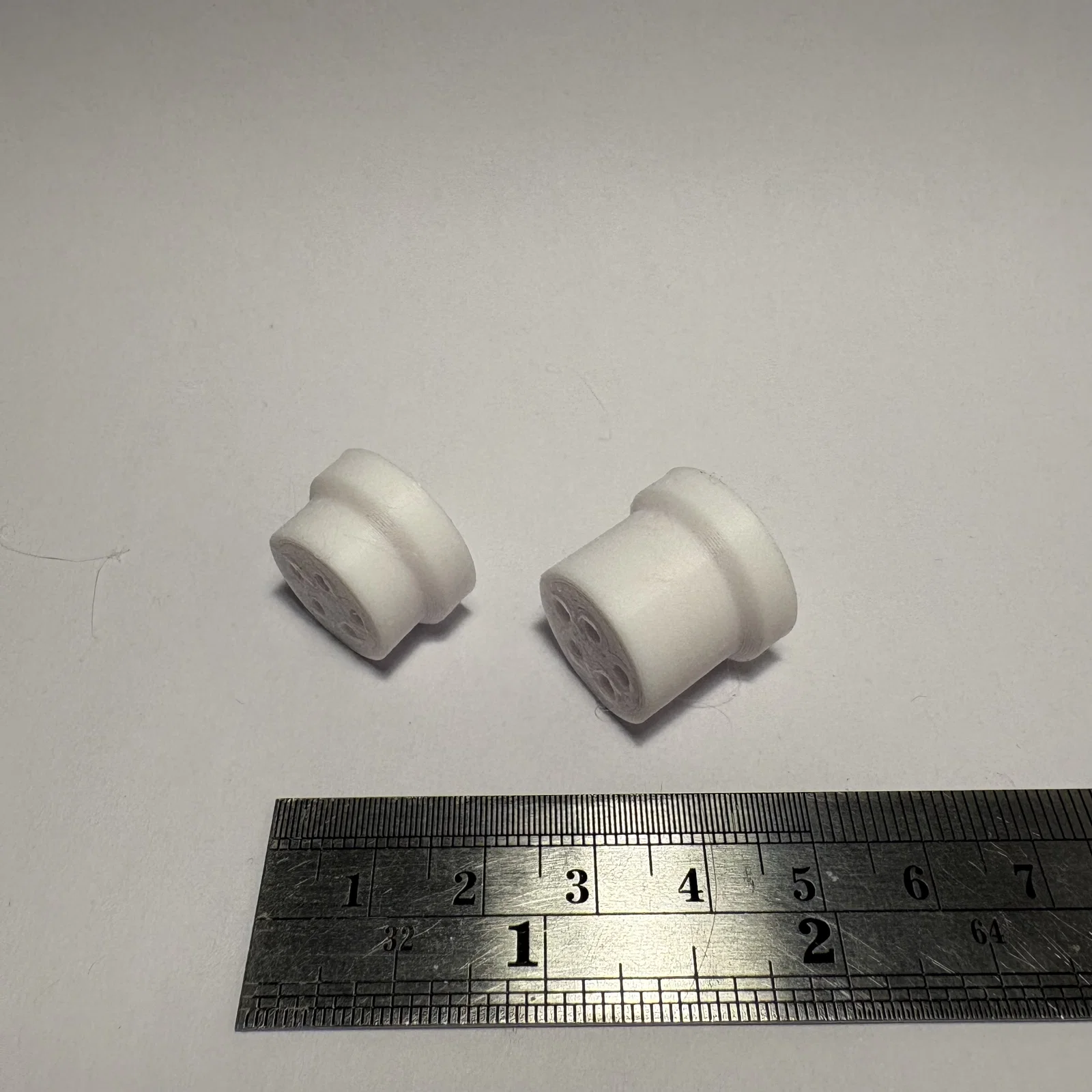

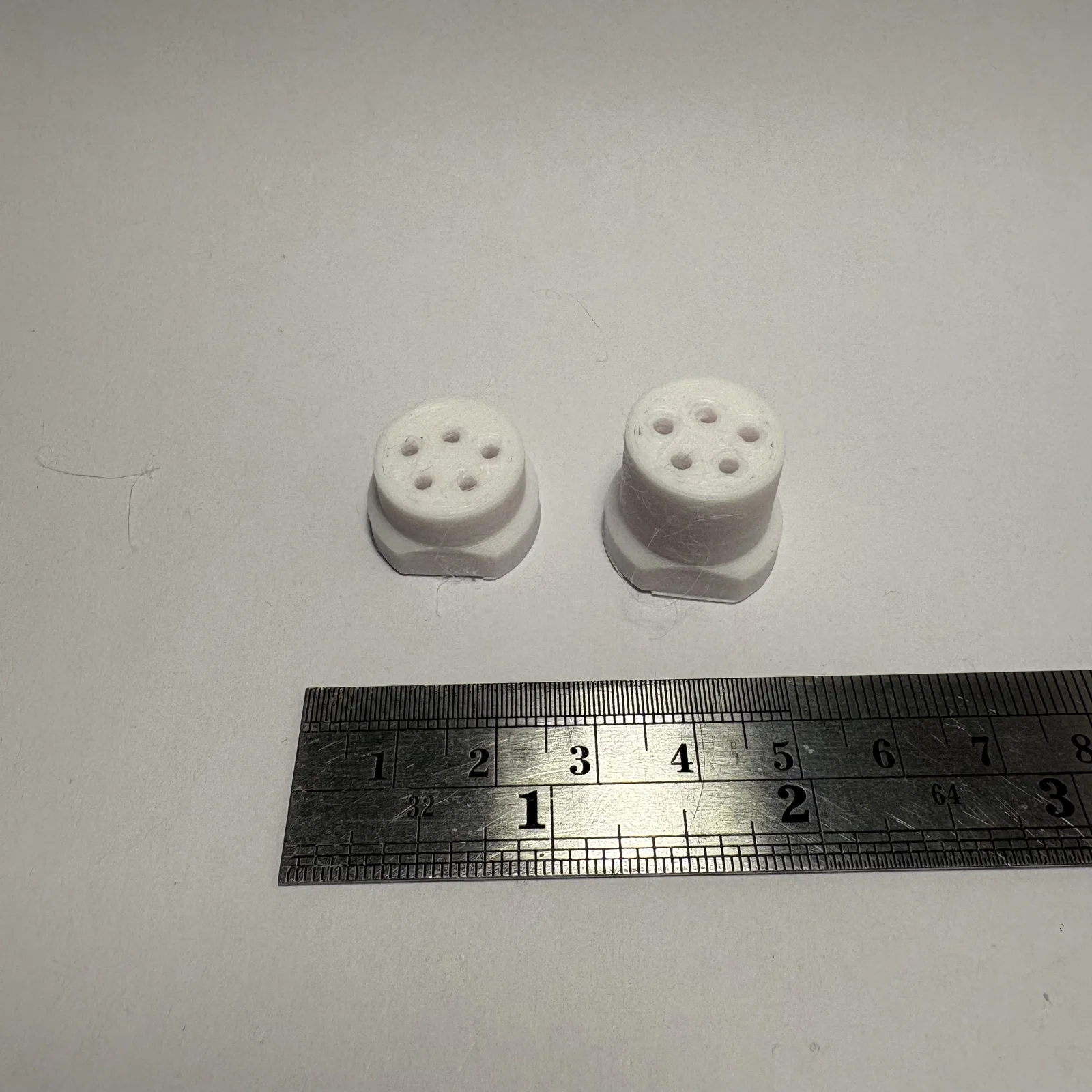

• Insert: 15-5 (5 Contacts)

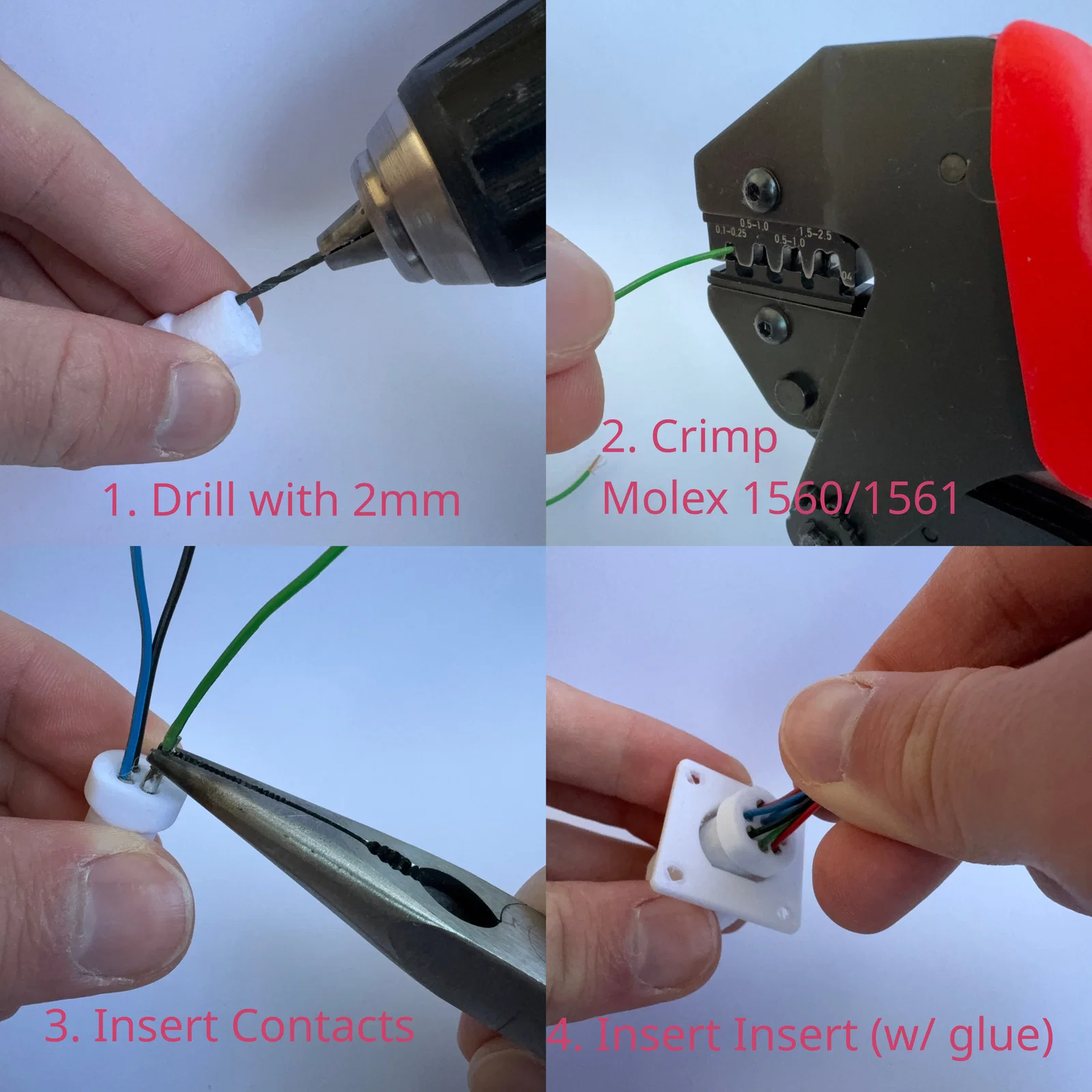

In model theo đúng hướng như hình để ra kết quả tốt nhất. Có thể bạn sẽ cần gỡ bớt stringing sau khi in. Ngoài ra, trong hình cũng có kèm hướng dẫn lắp ráp (assembly) dạng đơn giản cho insert. Tùy độ fit, bạn có thể cần dán keo để cố định insert vào shell, giúp nó không bị tuột khi ghép connector.

Bạn có thể kết hợp insert này với shells size D ở bất kỳ lựa chọn keying nào và xây dựng hệ connector với keying khác nhau.
