Insert MIL Connector Size D 12 Contacts (D38999 15-97)

Những mẫu này nằm trong một hệ connector điện kiểu MIL spec-ish dạng additive manufacturing, kiểu print-in-place. Bộ connector này gồm 4 thành phần, chia làm 2 nhóm:

1. Shells: wall mount receptacle và straight plug (xem Collection)

2. Inserts: insert pin và socket cho contact Molex 1561 và 1560 (trong model này)

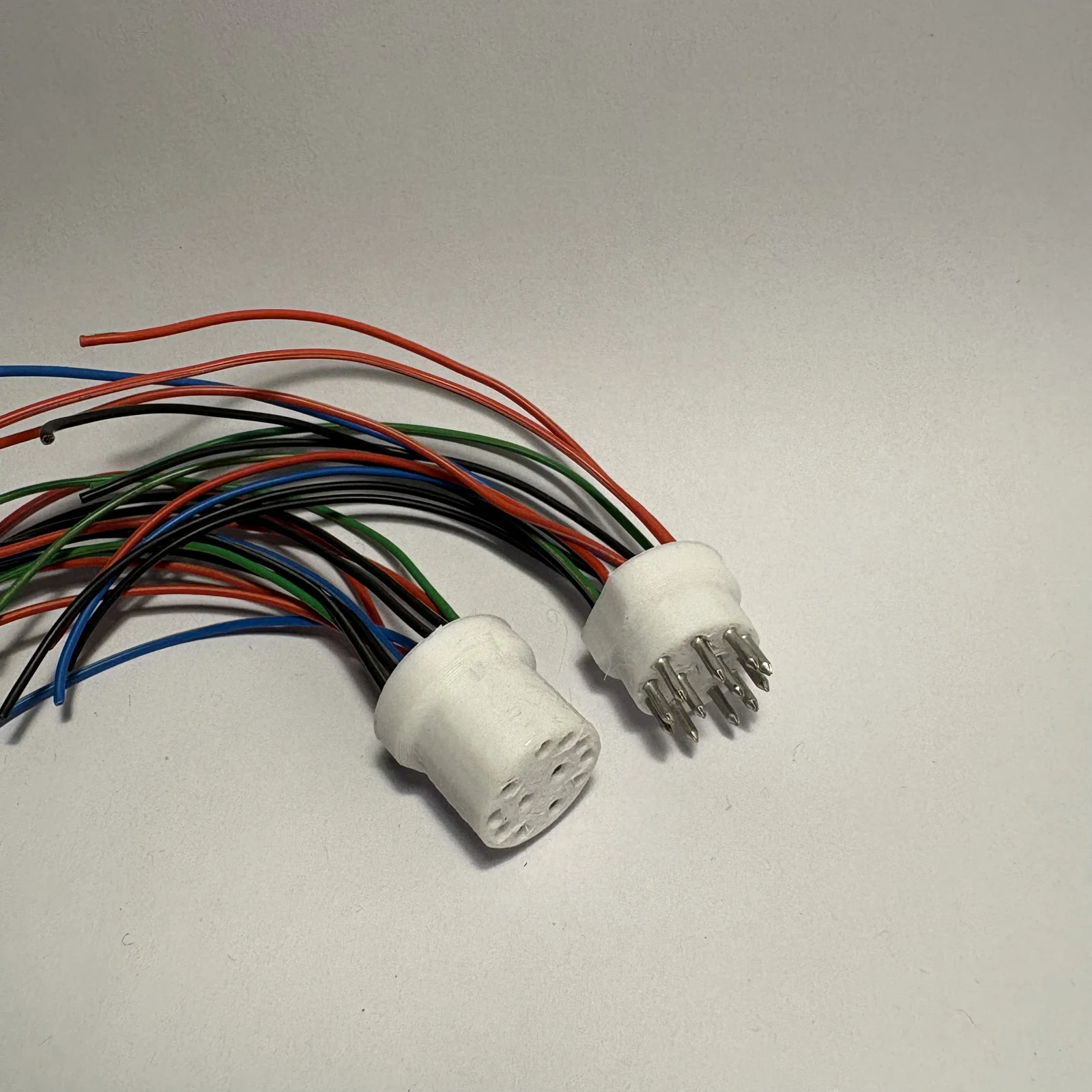

Các insert là phần adapter nằm giữa shells và các contact Molex 1561/1560. Nó định vị (localize) các contact và quyết định số lượng contact trong hệ connector.

Có nhiều loại insert cho mỗi cỡ shell (ít nhất 2 insert cho mỗi shell). Kích cỡ được đánh từ 9 đến 25, tăng theo bước 2. Size này tương ứng với mã quân sự từ A đến J. Một phần khác trong mã insert sẽ gợi ý số lượng contact có sẵn. Tất cả insert cùng một cỡ shell đều lắp vừa vào mọi receptacle và plug, bất kể keying. Chỉ những hệ connector có bố trí insert tương đương mới có thể mating với nhau về mặt điện.

Model này bao gồm file cho:

• Insert: 15-97 (12 Contacts)

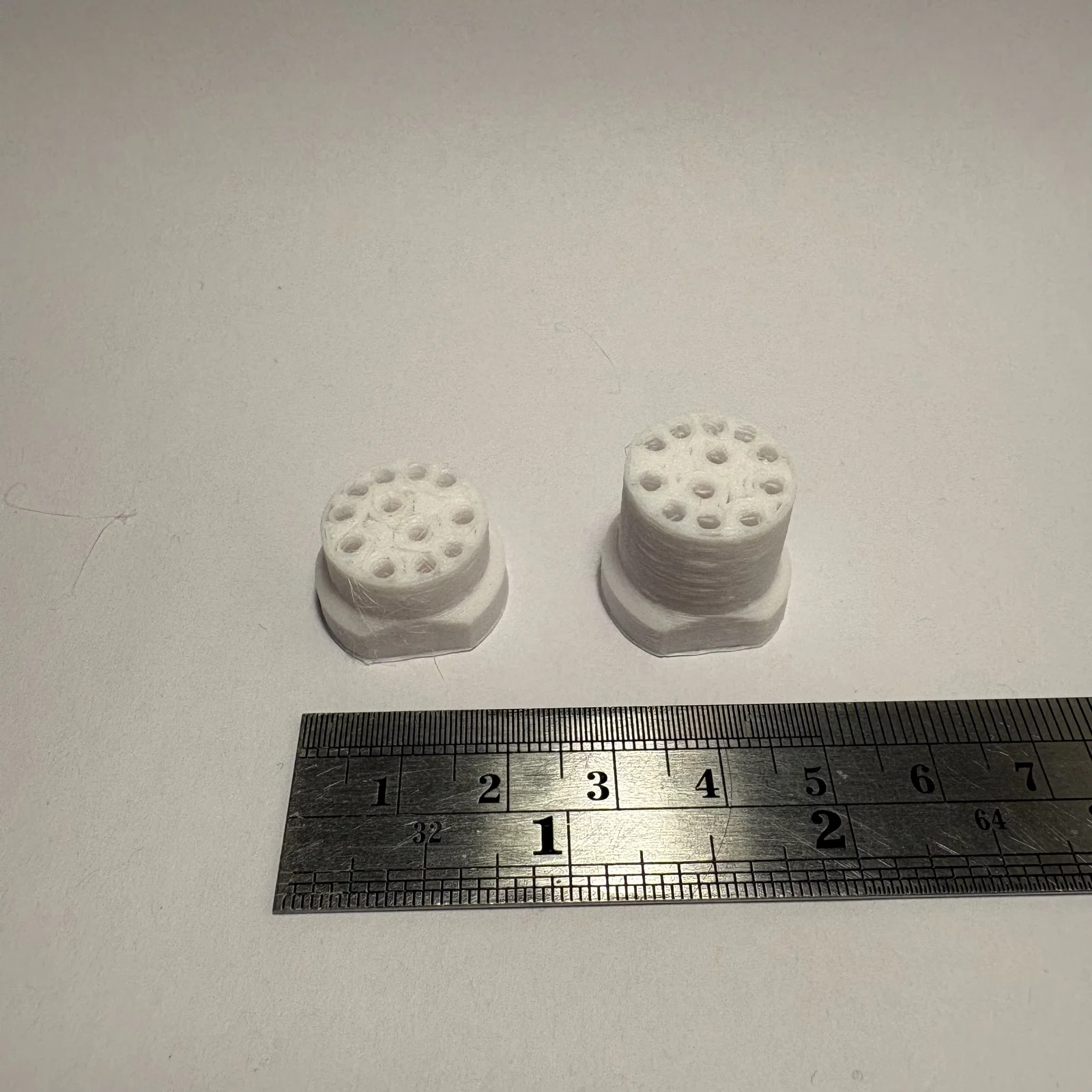

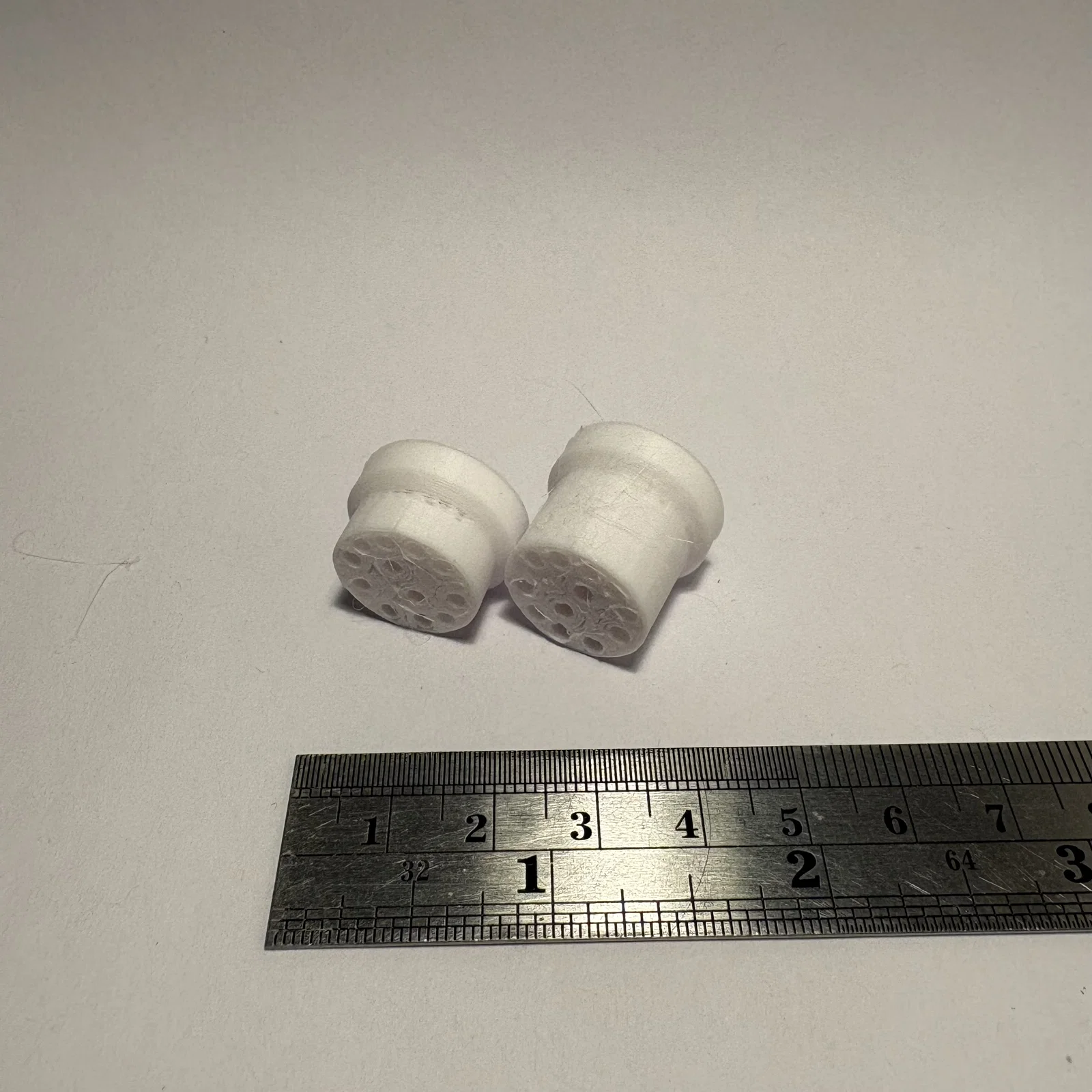

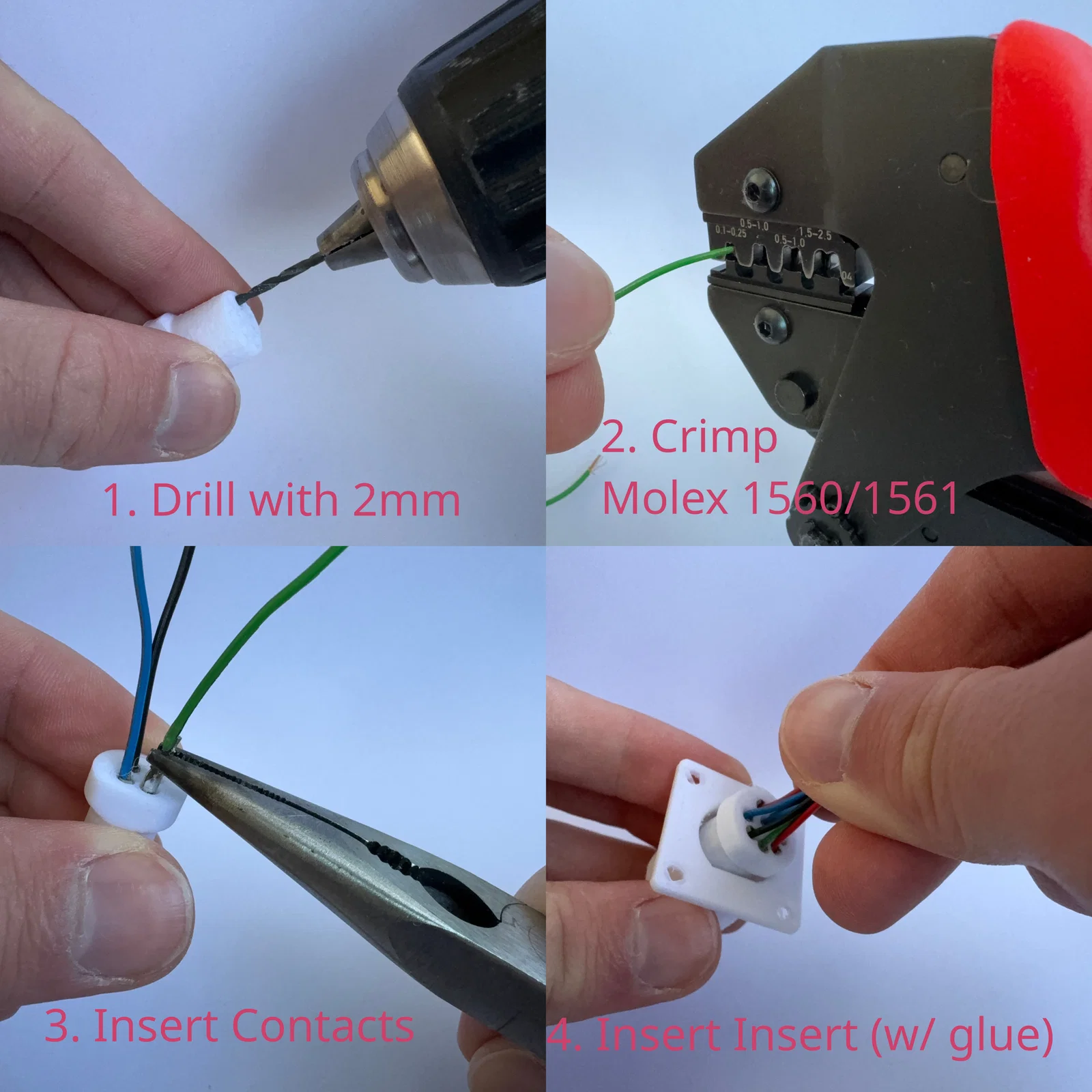

In mẫu theo đúng hướng như trong hình để đạt kết quả tốt nhất. Sau khi in có thể cần gỡ bớt stringing. Ngoài ra, trong hình cũng có kèm hướng dẫn lắp ráp insert dạng rút gọn. Tùy độ fit, bạn có thể cần dán (glue) insert vào shell để giữ insert không bị tuột khi mating connector.

Bạn có thể kết hợp insert này với shells size D ở bất kỳ tùy chọn keying nào và dựng hệ connector với các kiểu keying khác nhau.

Xem thêm project này trên github!
