Insert MIL Connector Size D 19 Contacts (D38999 15-19)

Những model này thuộc một hệ thống connector điện “na ná” MIL spec, kiểu print-in-place và sản xuất bằng additive manufacturing. Các connector này gồm 4 thành phần, chia làm 2 nhóm:

1. Shells: wall mount receptacle và straight plug (xem Collection)

2. Inserts: insert pin và socket cho contact Molex 1561 và 1560 (trong model này)

Các insert là bộ phận “adapter” giữa shell và các contact Molex 1561/1560. Chúng định vị contact và quyết định số lượng contact trong hệ thống connector.

Có nhiều loại insert cho mỗi cỡ shell (ít nhất 2 cho mỗi shell). Kích cỡ được đánh từ 9 đến 25, bước nhảy 2. Size tương ứng với các mã quân sự từ A đến J. Một phần khác trong mã insert sẽ gợi ý số lượng contact có sẵn. Tất cả insert cùng một cỡ shell đều lắp vừa vào mọi receptacle và plug bất kể keying. Chỉ những hệ connector có bố trí insert tương đương mới có thể mating điện với nhau.

Model này bao gồm file cho:

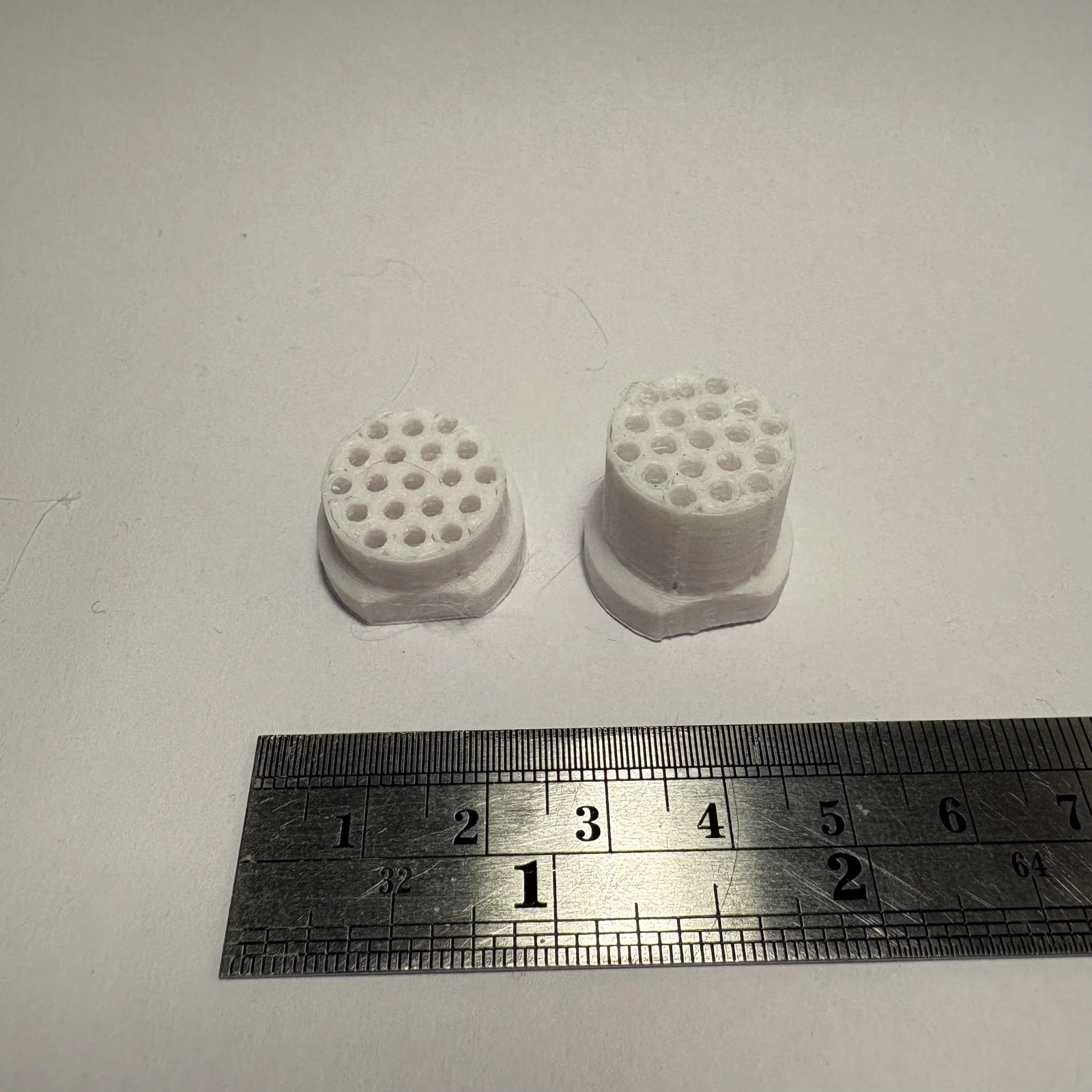

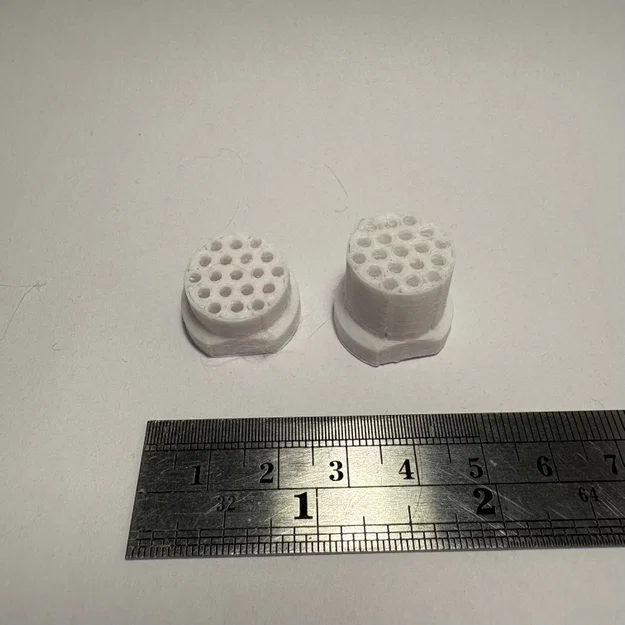

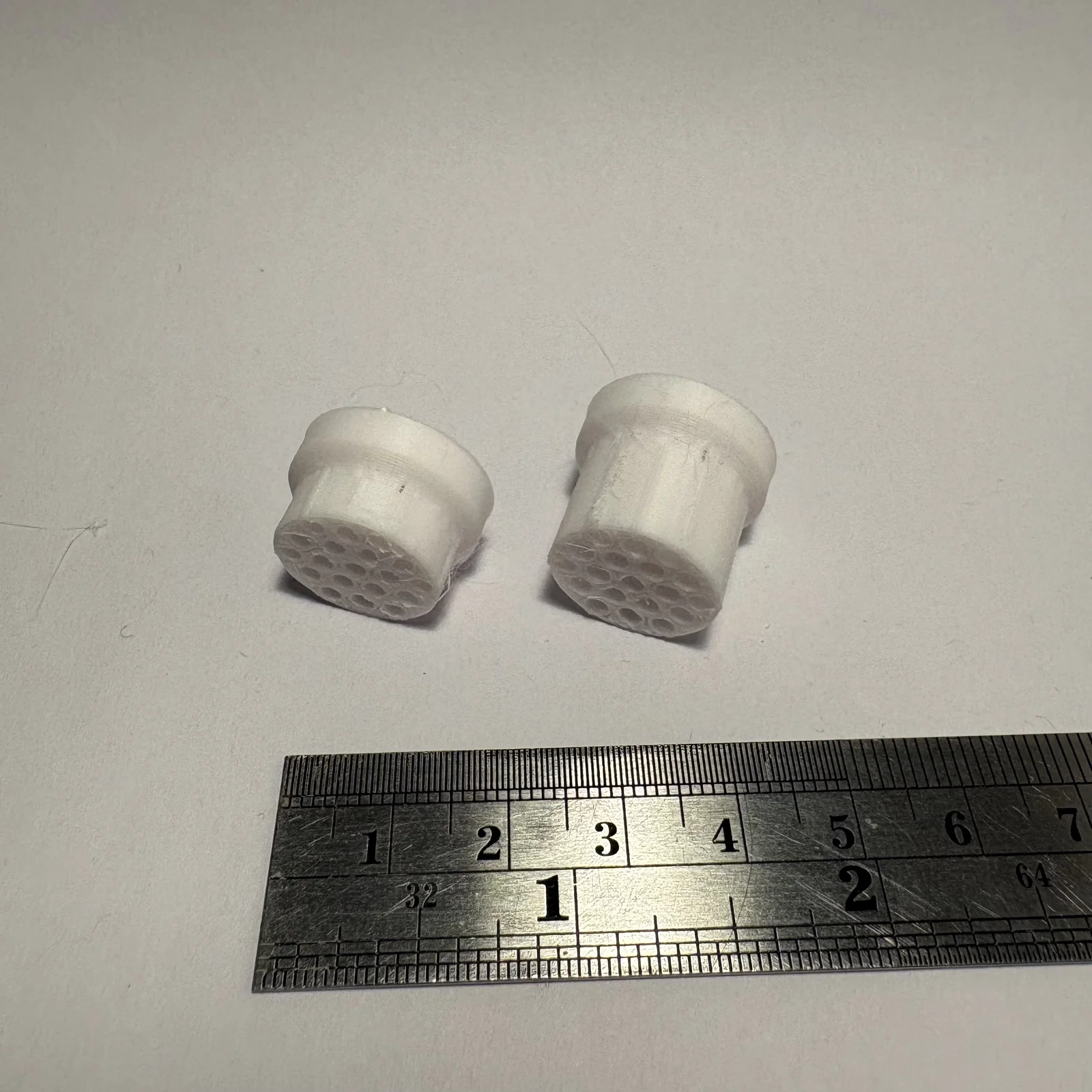

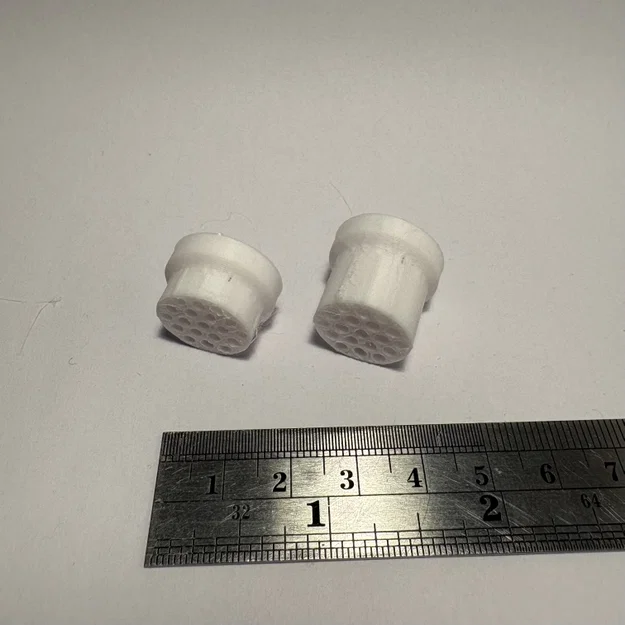

• Insert: 15-19 (19 Contacts)

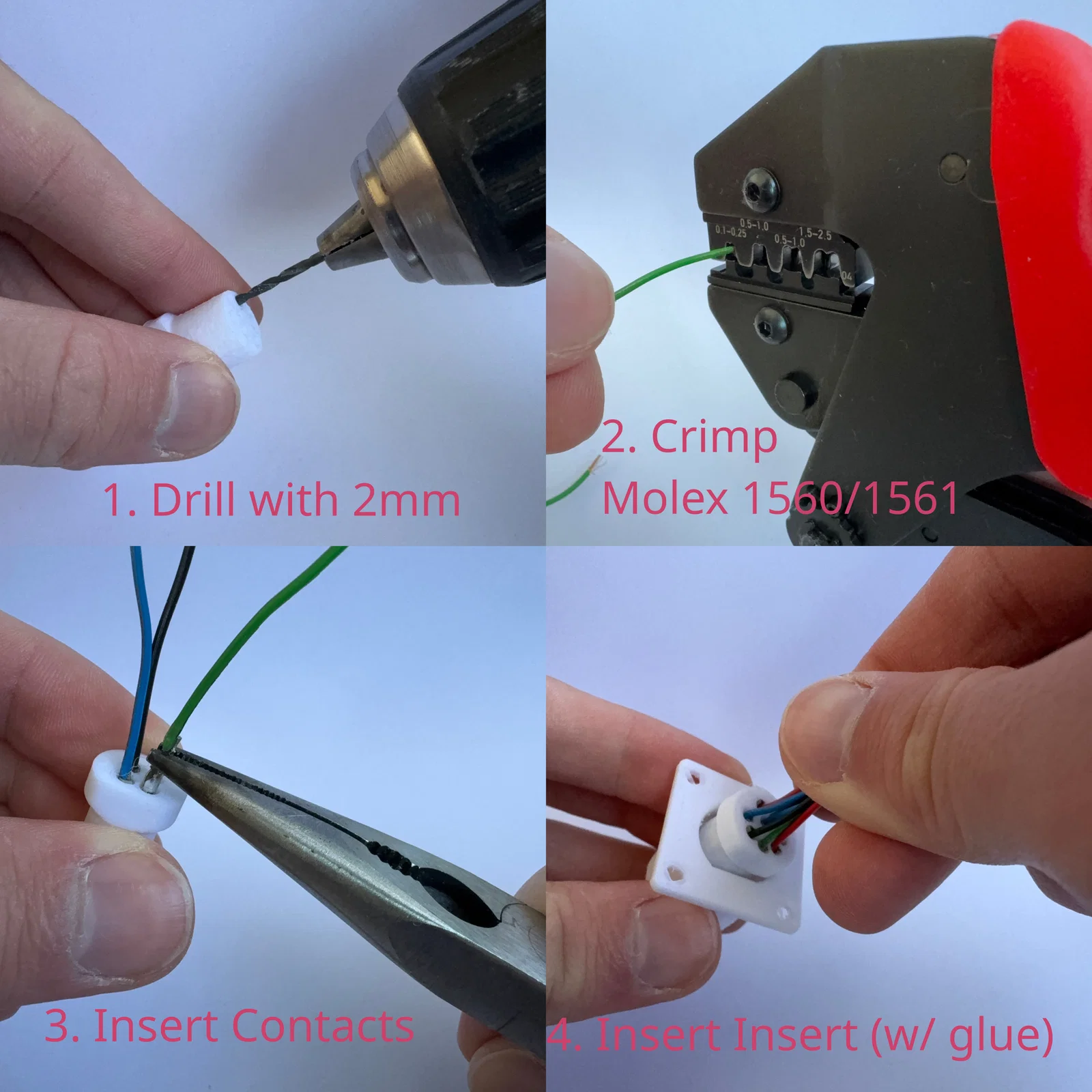

In các model theo đúng hướng như trong hình để ra kết quả tốt nhất. Sau khi in có thể cần gỡ bớt stringing. Ngoài ra, trong hình cũng có kèm hướng dẫn lắp ráp đơn giản cho insert. Tùy độ khít, bạn có thể cần dán keo để cố định insert vào shell, giúp insert không bị tuột khi mating connector.

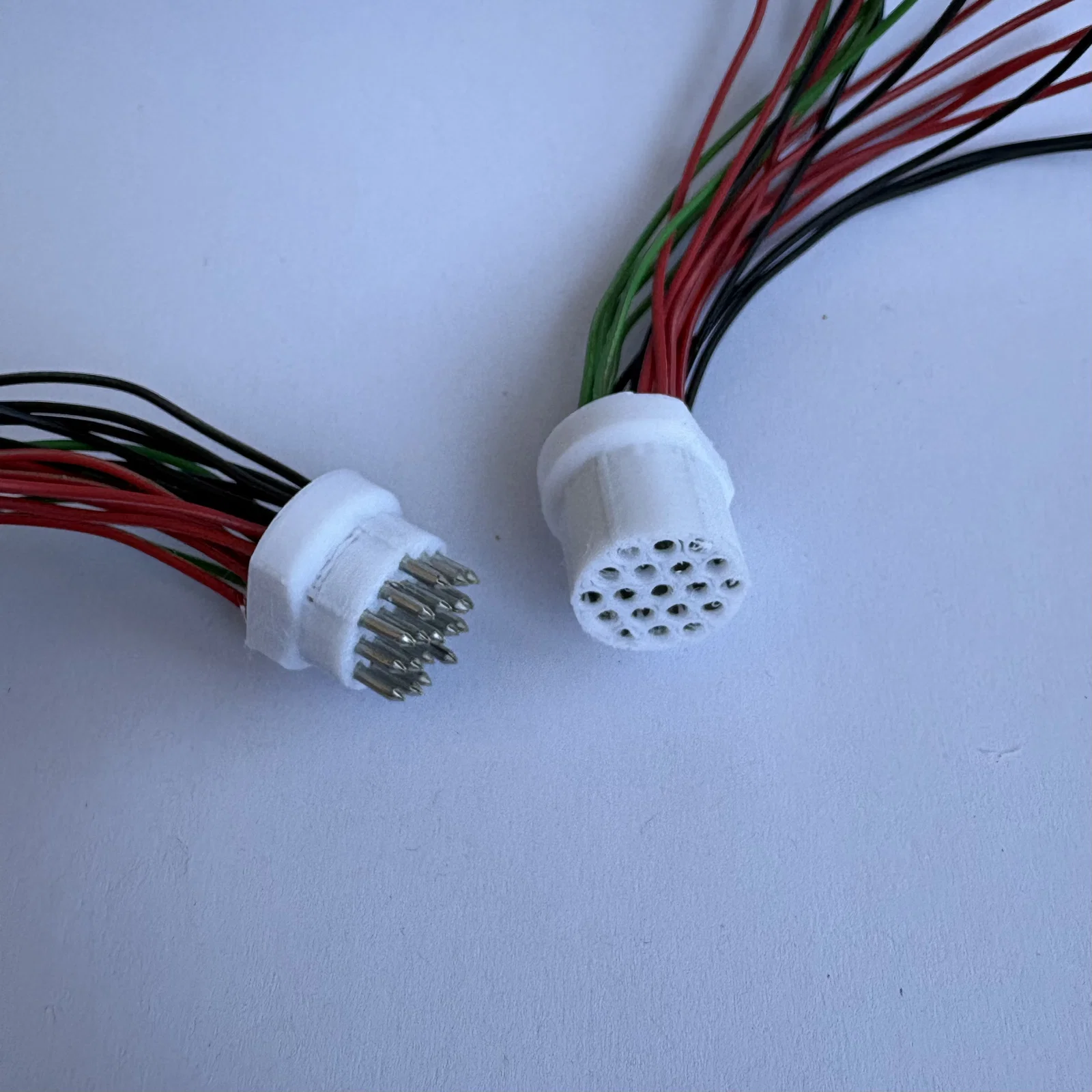

Bạn có thể kết hợp insert này với shell size D ở bất kỳ tuỳ chọn keying nào, và dựng hệ connector với nhiều kiểu keying khác nhau.

Xem thêm project này trên github!
