Insert MIL Connector Size D 18 Contacts (D38999 15-18)

Các model này thuộc một hệ thống connector điện kiểu MIL (gần chuẩn) dạng additive manufactured, print-in-place. Bộ connector này gồm 4 thành phần, chia làm hai nhóm:

1. Shells: wall mount receptacle và straight plug (xem Collection)

2. Inserts: insert pin và socket cho contact Molex 1561 và 1560 (trong model này)

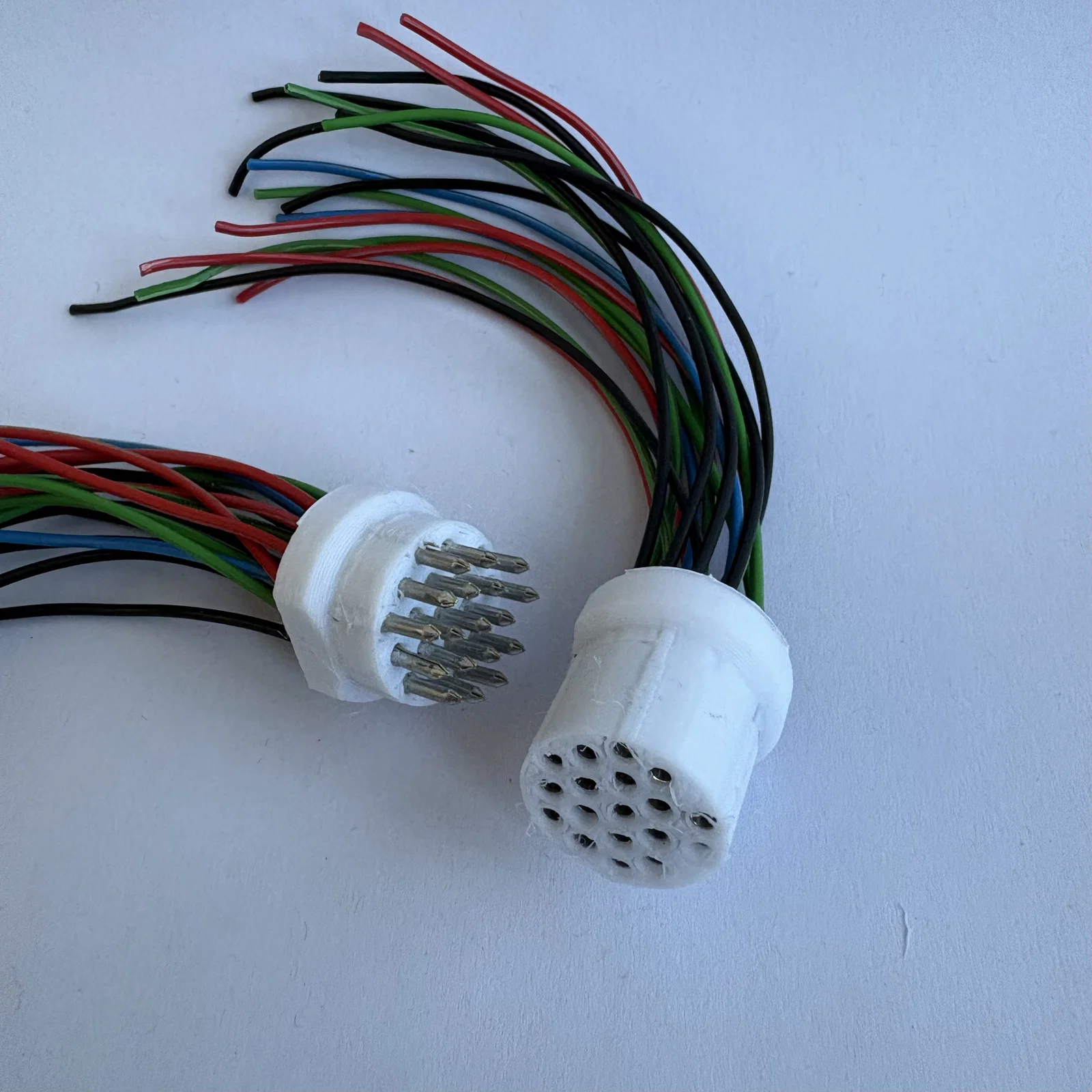

Inserts là phần adapter nằm giữa shells và các contact Molex 1561/1560. Chúng định vị contact và quyết định số lượng contact trong hệ thống connector.

Có nhiều loại insert cho mỗi cỡ shell (ít nhất 2 insert cho mỗi shell). Kích cỡ được đánh số từ 9 đến 25, tăng theo bước 2. Size này tương ứng với các mã quân sự từ A đến J. Một phần khác trong mã insert sẽ gợi ý số lượng contact có sẵn. Tất cả insert cùng một cỡ shell đều lắp vừa mọi receptacle và plug, bất kể keying. Chỉ các hệ connector có bố trí insert tương đương mới có thể ghép điện (electrically mated).

Model này bao gồm file cho:

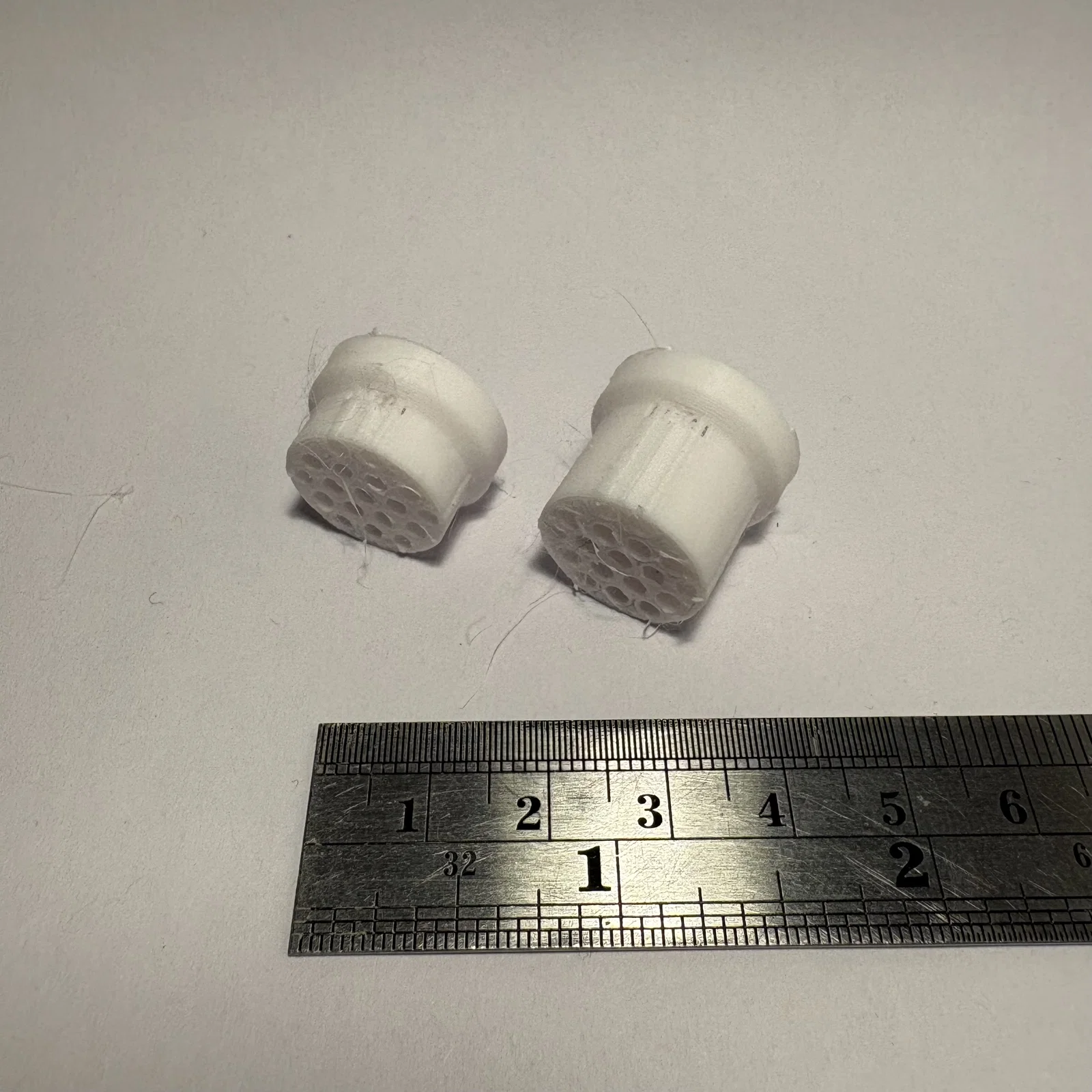

• Insert: 15-18 (18 Contacts)

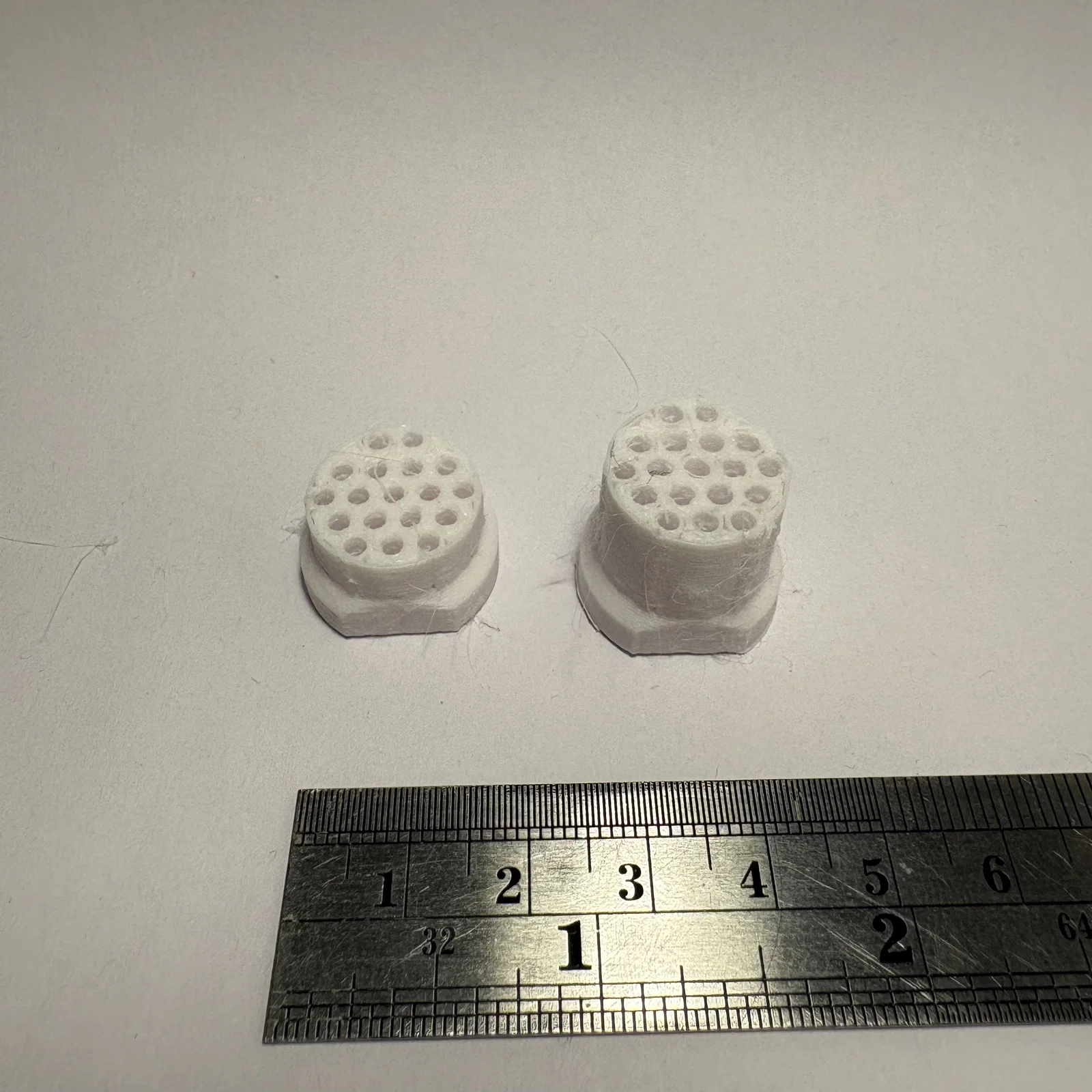

In model theo đúng hướng như trong hình để cho kết quả tốt nhất. Sau khi in có thể cần gỡ bớt stringing. Ngoài ra, trong hình cũng có kèm hướng dẫn lắp ráp (assembly) rút gọn cho inserts. Tùy độ fit, có thể cần dán (glue) insert vào shell để giữ insert không tuột ra khi ghép connector.

Bạn có thể kết hợp insert này với shells size D ở bất kỳ tùy chọn keying nào, và dựng hệ connector với nhiều kiểu keying khác nhau.

Xem thêm project này trên github!
