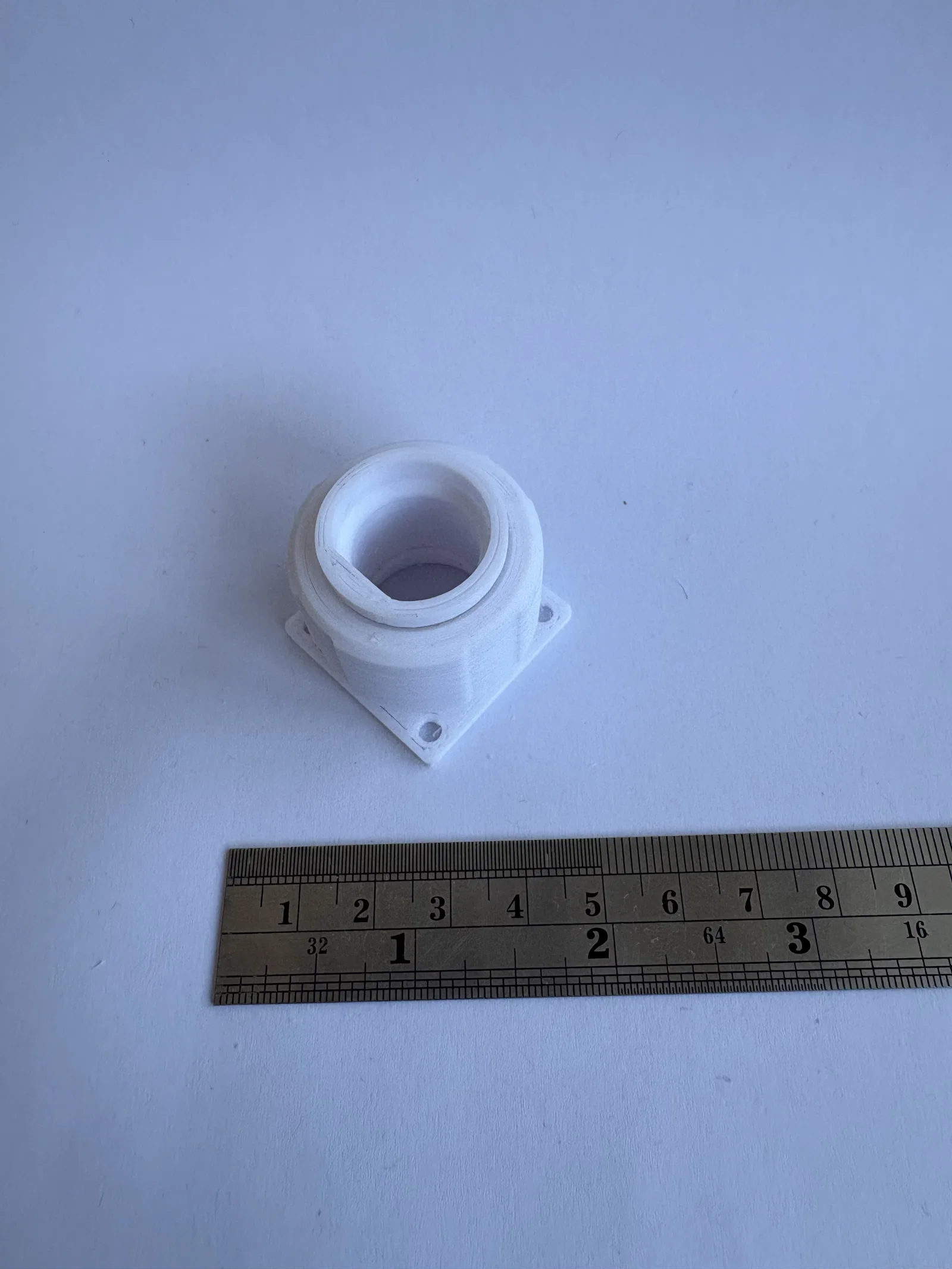

Vỏ Connector MIL Size D Keying N (D38999) dạng Print-in-Place

Những mẫu này là một phần của hệ thống đầu nối điện kiểu MIL spec-ish, được sản xuất bằng additive manufacturing và dạng print-in-place. Bộ connector này gồm 4 thành phần, chia làm 2 nhóm:

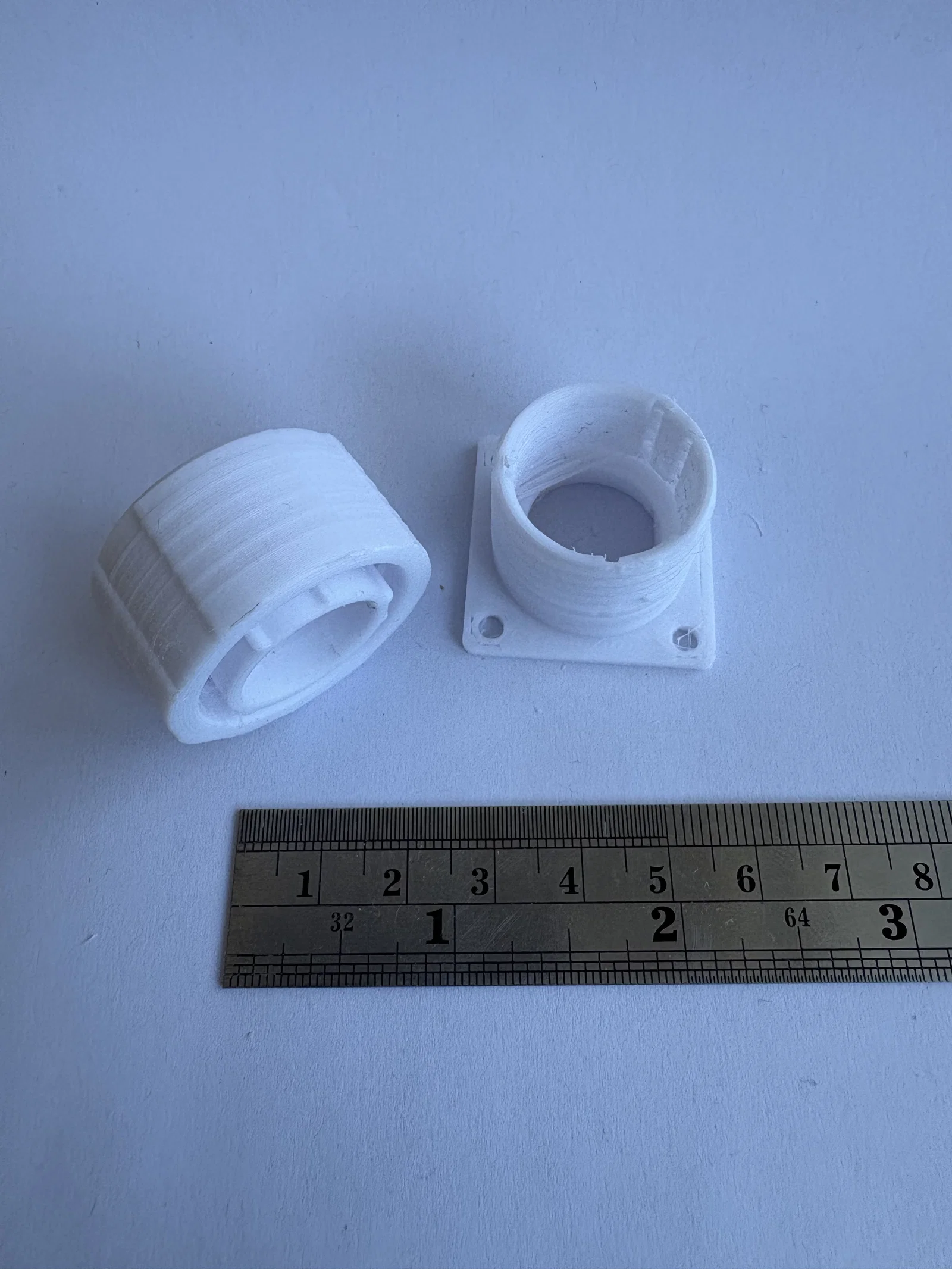

1. Shells: wall mount receptacle và straight plug (có trong model này)

2. Inserts: pin và socket inserts cho contact Molex 1561 và 1560 (sắp ra mắt)

Shells đảm nhiệm phần liên kết cơ khí của hệ connector này. Chúng định hướng (polarize) kết nối và giúp hệ connector chống cắm sai (scoop proof).

Có tổng cộng 9 kích cỡ, ký hiệu từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có 6 tuỳ chọn keying từ A đến E và N (normal). Chỉ receptacle và plug có cùng size và cùng keying option mới có thể ghép (mated) với nhau.

Các model này là:

• Shell size: D

• Keying option: N

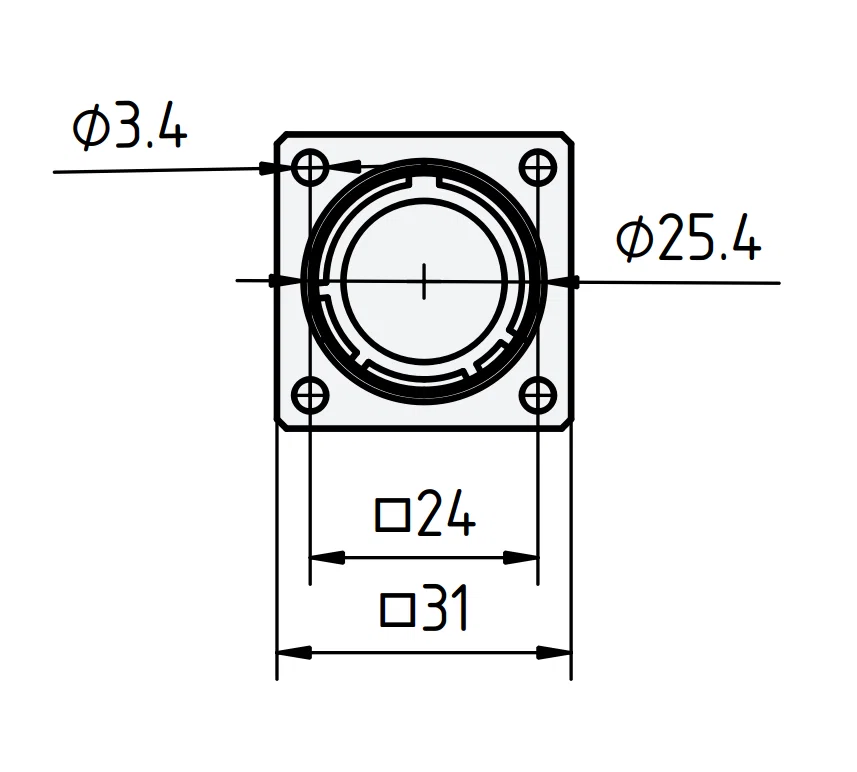

Wall mount receptacle có thể bắt lên một bề mặt phẳng bằng cụm lỗ bulông dạng hình vuông. Xem bản vẽ phía trên để biết thêm chi tiết.

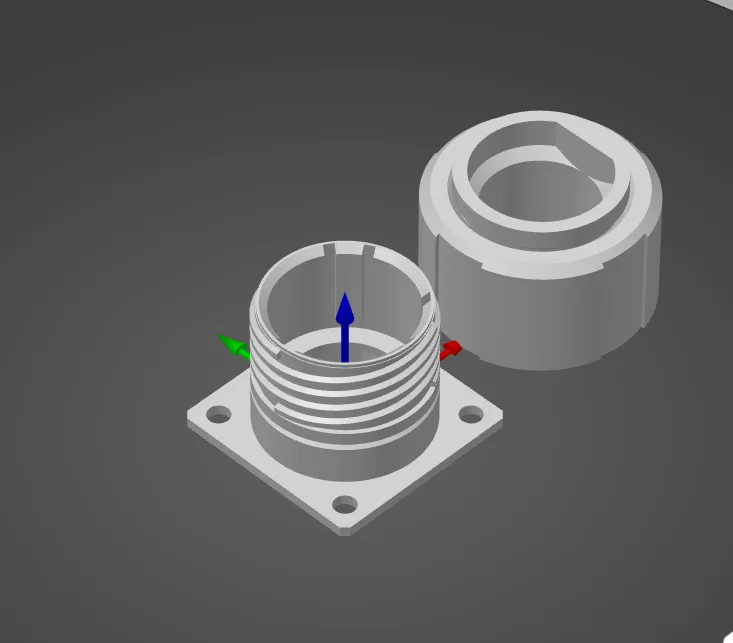

In mẫu theo đúng hướng như trong hình để đạt kết quả tốt nhất. Sau khi in xong có thể cần gỡ bớt stringing.

Phần inserts được in riêng để đảm bảo độ linh hoạt tối đa cho connector. Sau đó, inserts được lắp vào shells và cố định bằng keo siêu dính (superglue). Để có inserts, bạn có vài lựa chọn:

1. tham khảo các inserts có sẵn, dùng được ngay (xem Collection)

2. tự thiết kế inserts của bạn

Để tự thiết kế inserts, bạn có thể xem bản vẽ kích thước của connector ở trạng thái đã ghép (mated) bên dưới. Với inserts tự làm, bạn có thể tuỳ biến hệ connector để dùng với bất kỳ contact nào miễn là vừa với shell.

Xem thêm dự án trên github.
