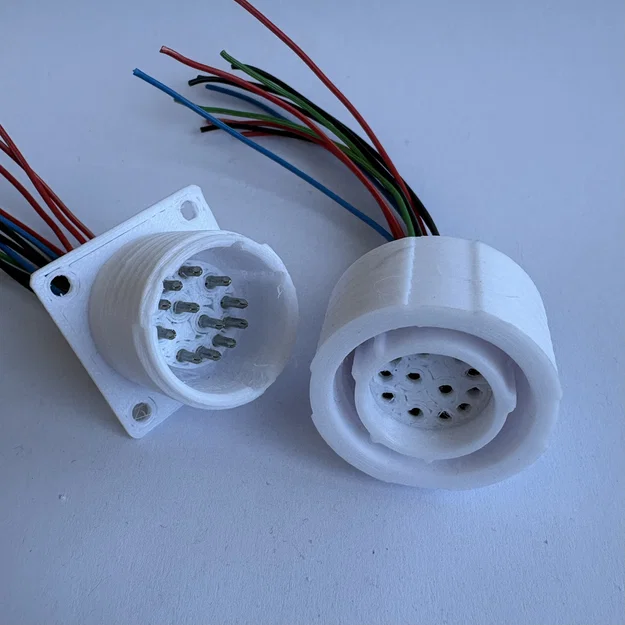

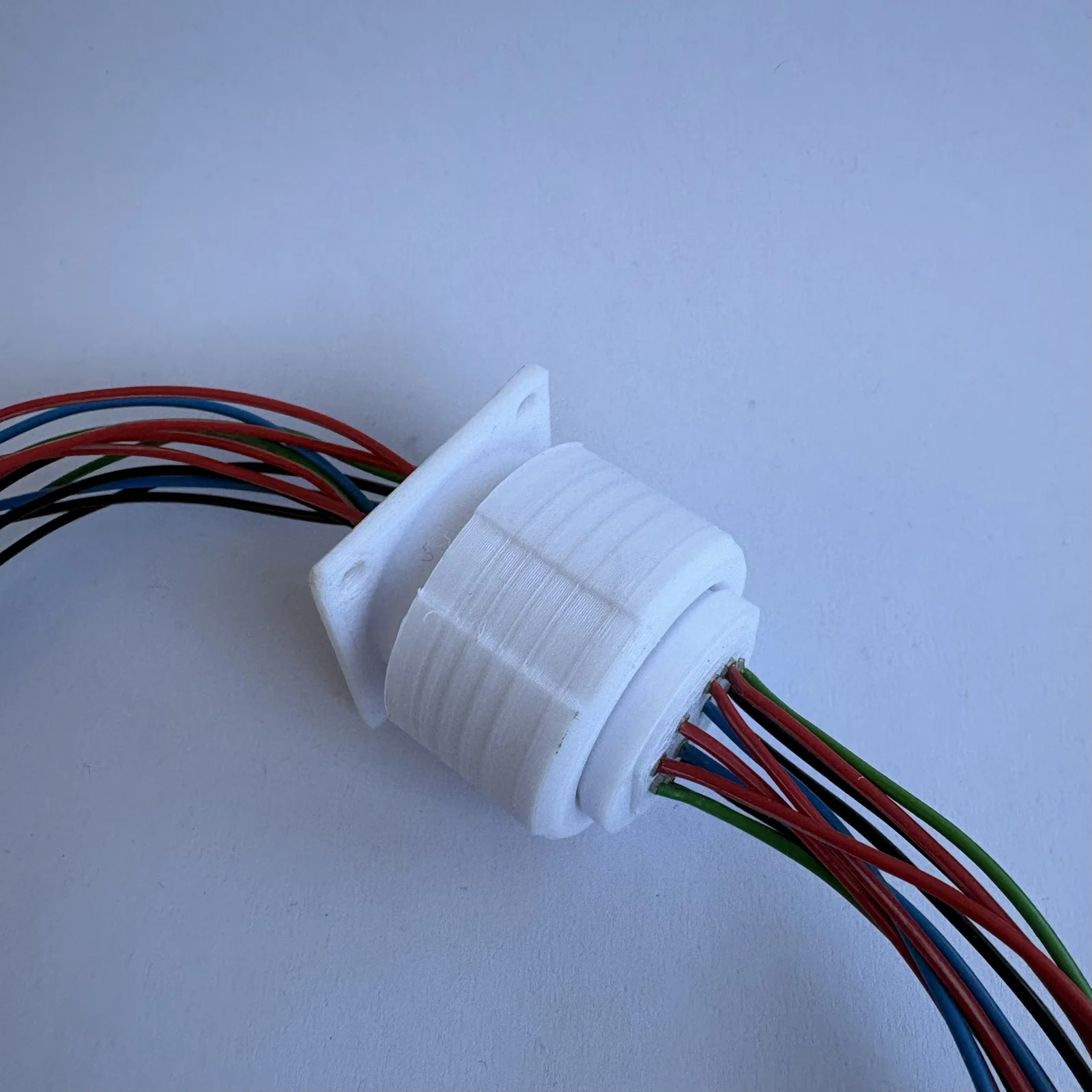

Hệ MIL Connector Size D 12 Contacts Keying N (D38999 D-97) in 3D

Các mẫu này là một hệ thống đầu nối điện kiểu MIL “na ná chuẩn” được sản xuất bằng additive manufacturing, dạng print-in-place. Các connector này gồm 4 thành phần, chia thành 2 nhóm:

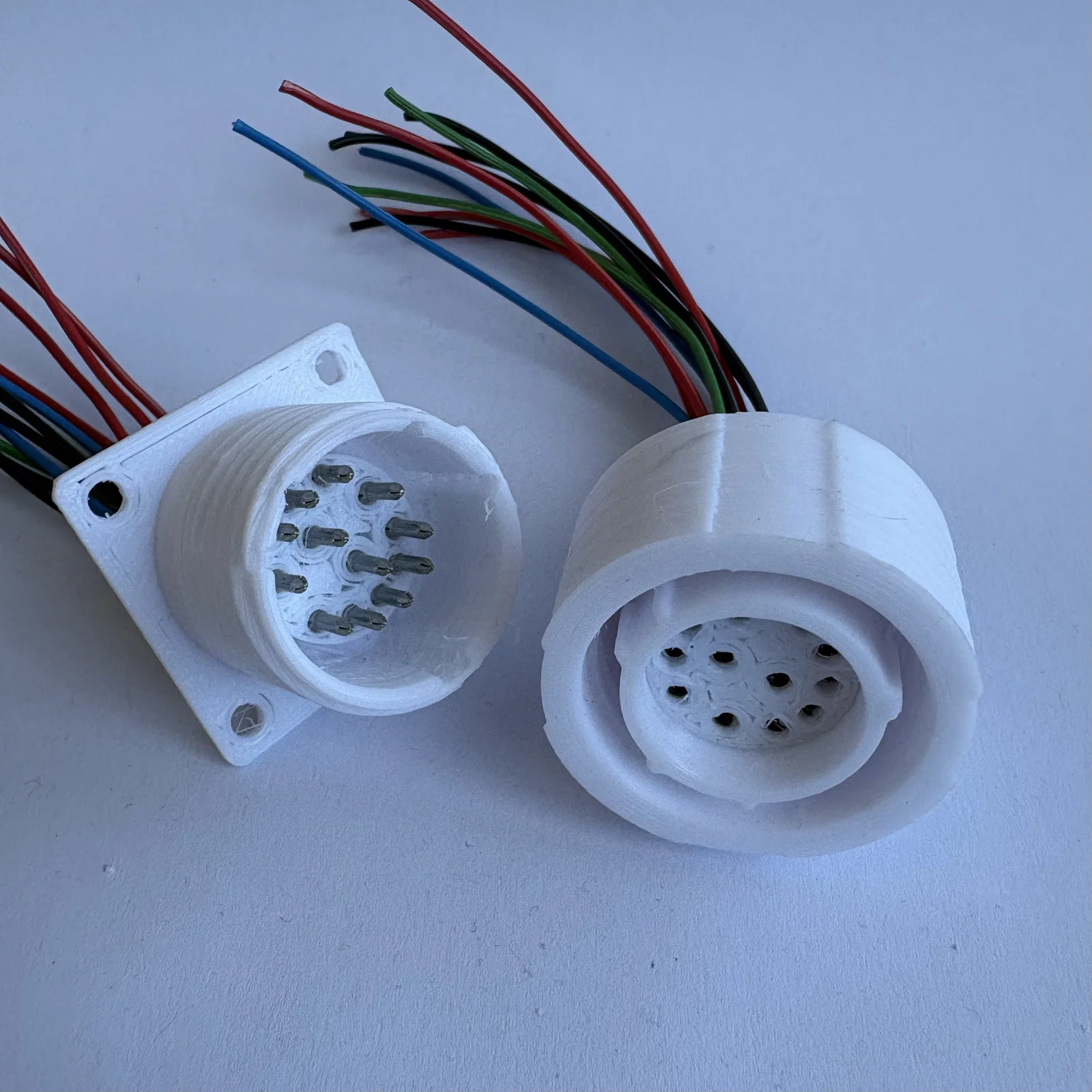

1. Shell (vỏ): wall mount receptacle và straight plug (có trong model này)

2. Insert: pin insert và socket insert cho Molex 1561 và 1560 contacts (có trong model này)

Phần shell tạo nên liên kết cơ khí của hệ connector này. Nó định hướng (polarize) mối ghép và giúp hệ connector chống cắm sai chiều (scoop proof).

Có 9 kích cỡ, đánh số từ A đến J theo thứ tự tăng dần kích thước. Mỗi shell còn có 6 tuỳ chọn keying từ A đến E và N (normal). Chỉ receptacle và plug cùng kích cỡ và cùng keying option mới ghép (mate) được với nhau.

Phần insert là bộ chuyển/adaptor giữa shell và các Molex 1561/1560 contacts. Nó cố định vị trí các contact (localize) và quyết định số lượng contact trong hệ connector.

Mỗi kích cỡ shell sẽ có nhiều loại insert (ít nhất 2 insert cho mỗi shell). Insert được “sized” từ 9 đến 25, tăng theo bước 2. Kích cỡ này tương ứng với các mã quân sự A đến J. Phần sau trong mã insert gợi ý số lượng contact khả dụng. Lưu ý: điều này không phải lúc nào cũng đúng. Tất cả insert của cùng một shell size đều lắp vừa vào mọi receptacle và plug, bất kể keying. Chỉ các connector system có cùng bố trí insert (insert arrangement) mới có thể mate về điện (electrically mated).

Model này bao gồm file cho:

• Shell size: D

• Keying option: N

• Insert: 15-5 (5 Contacts)

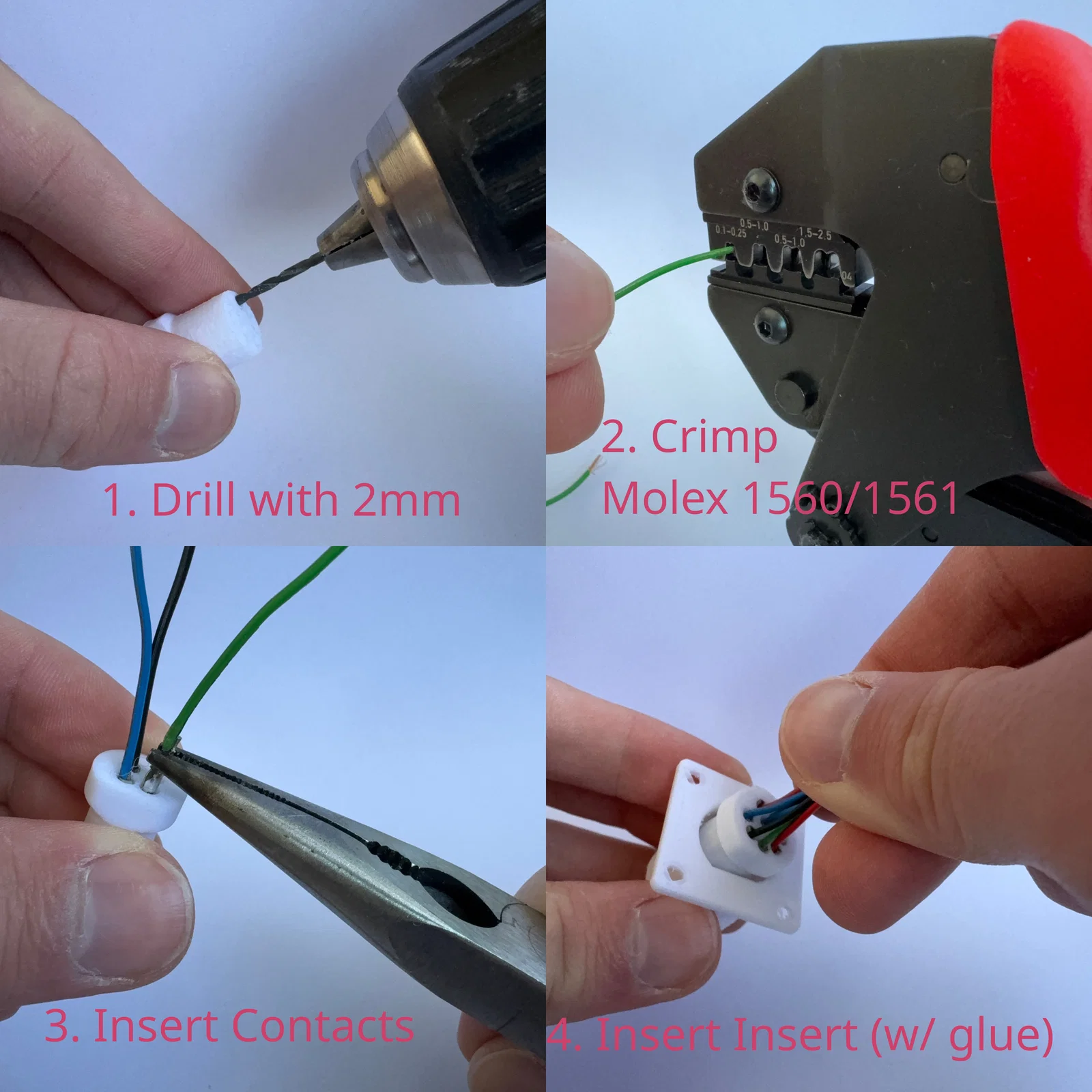

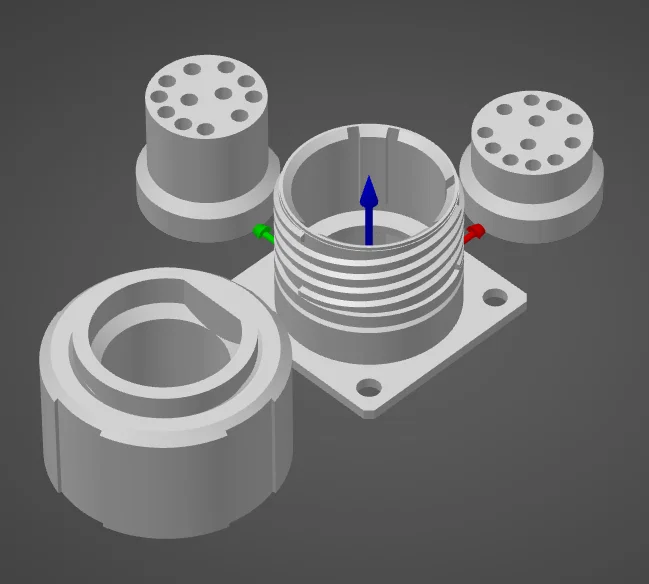

Để ra kết quả tốt nhất, hãy in (print) các mẫu theo đúng hướng như trong hình. Sau khi in có thể bạn cần gỡ bớt stringing. Ngoài ra, trong hình cũng có kèm hướng dẫn lắp insert dạng đơn giản. Bạn có thể cần dán keo để giữ insert cố định trong shell.

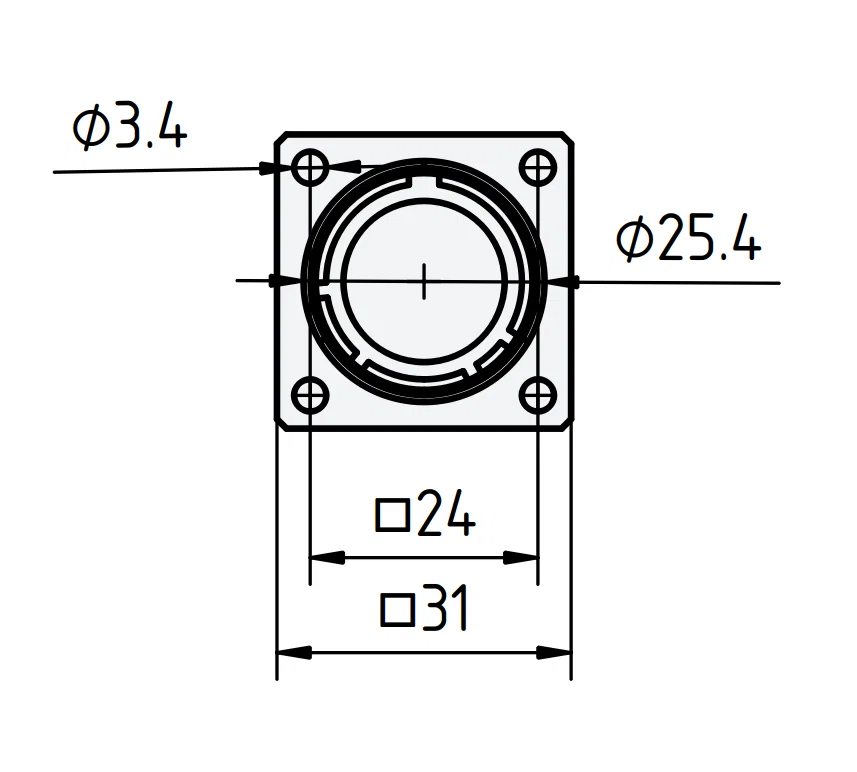

Nếu muốn tự thiết kế insert, bạn có thể xem bản vẽ kích thước của connector ở trạng thái đã ghép (mated) bên dưới. Với insert tự thiết kế, bạn có thể tuỳ biến hệ connector để dùng được với bất kỳ loại contact nào bạn muốn.

Xem project này trên github.
