Hệ MIL Connector Size D 15 Contacts Keying N (D38999 D-15) in 3D

Các model này là một hệ thống đầu nối điện “MIL spec-ish” dạng additive manufactured, kiểu print-in-place. Bộ connector này gồm 4 thành phần, chia làm 2 nhóm:

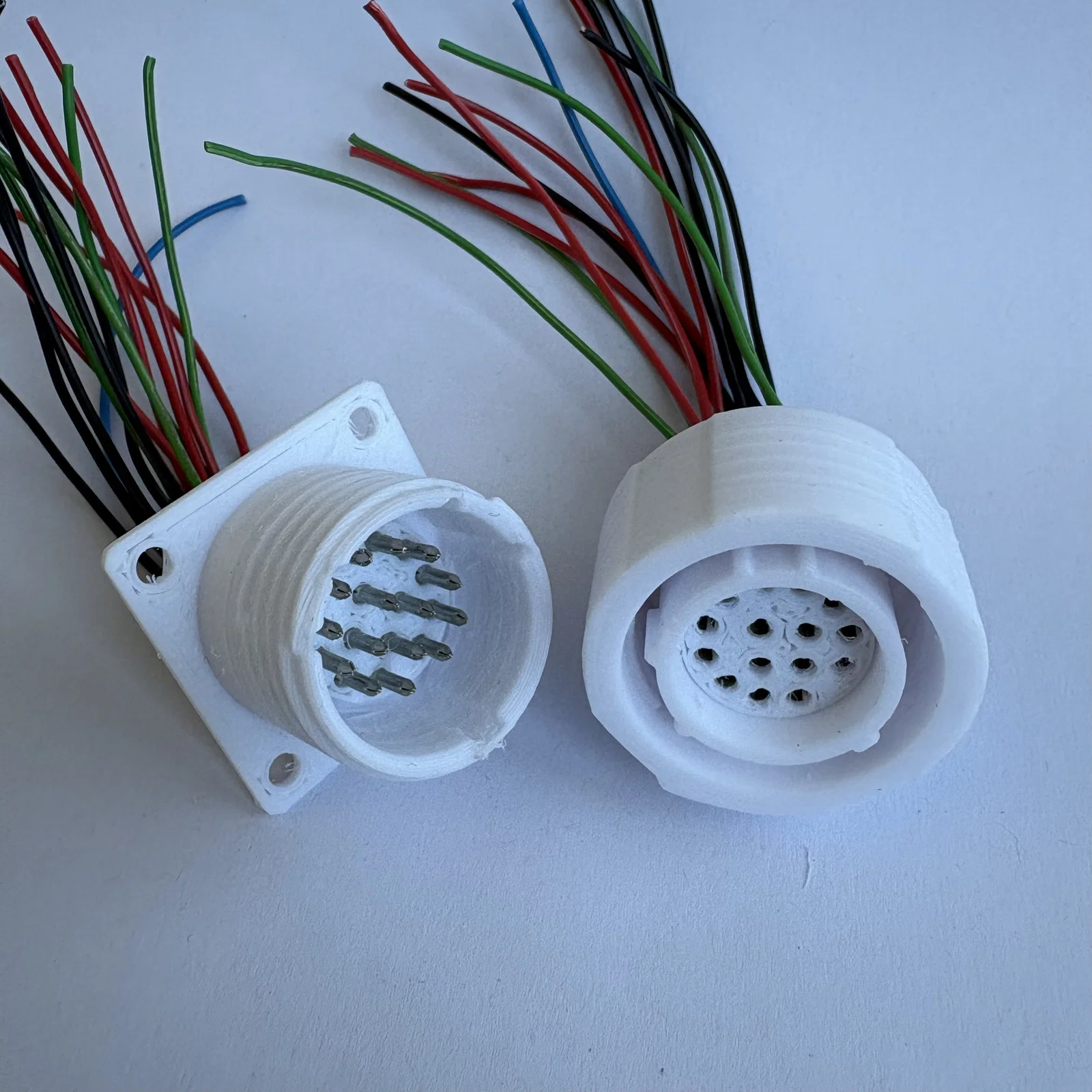

1. Shells: wall mount receptacle và straight plug (có trong model này)

2. Inserts: pin insert và socket insert cho Molex 1561 và 1560 contacts (có trong model này)

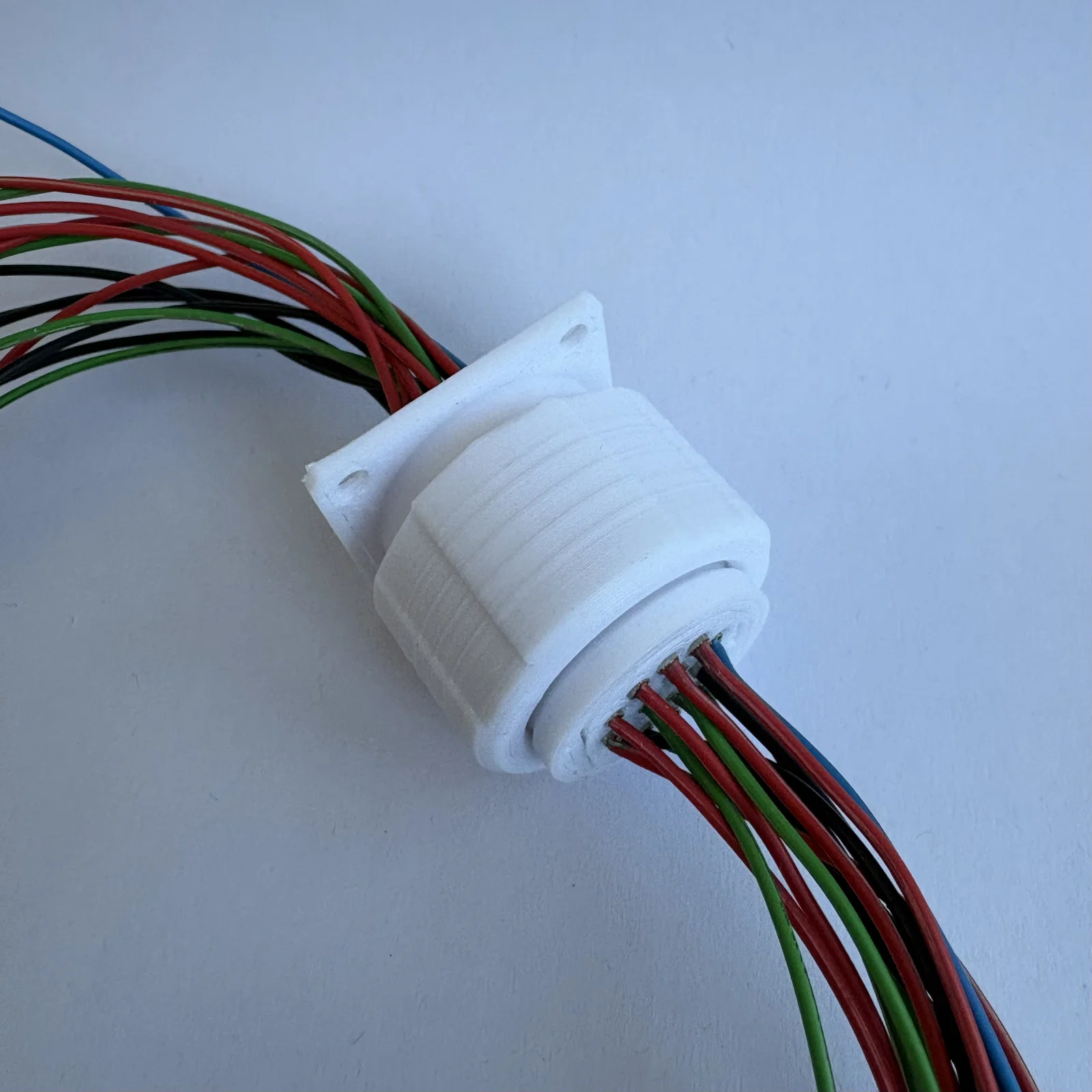

Phần shells đảm nhiệm kết nối cơ khí của hệ connector. Chúng định hướng (polarize) khi cắm, giúp hệ connector chống cắm ngược (scoop proof).

Có 9 kích cỡ, đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có 6 tùy chọn keying từ A đến E và N (normal). Chỉ receptacle và plug cùng size và cùng keying option mới có thể ghép (mated) với nhau.

Phần inserts là bộ chuyển (adapter) giữa shells và các Molex 1561/1560 contacts. Inserts giữ cố định vị trí (localize) cho contacts và quyết định số lượng contacts trong hệ connector.

Mỗi shell size có nhiều insert khác nhau (ít nhất 2 insert cho mỗi shell). Insert được đánh size từ 9 đến 25, tăng theo bước 2. Size này tương ứng với military codes A đến J. Phần sau của insert code gợi ý số lượng contacts có sẵn, nhưng lưu ý là không phải lúc nào cũng đúng. Tất cả inserts của một shell size nhất định đều lắp vừa mọi receptacle và plug, bất kể keying. Tuy nhiên, chỉ các connector system có cùng insert arrangement mới có thể ghép điện (electrically mated) được.

Model này bao gồm file cho:

• Shell size: D

• Keying option: N

• Insert: 15-15 (15 Contacts)

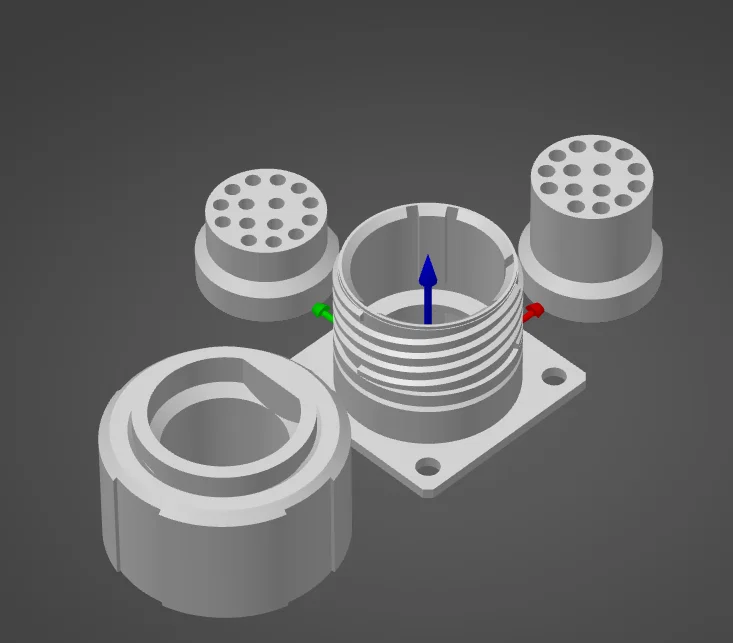

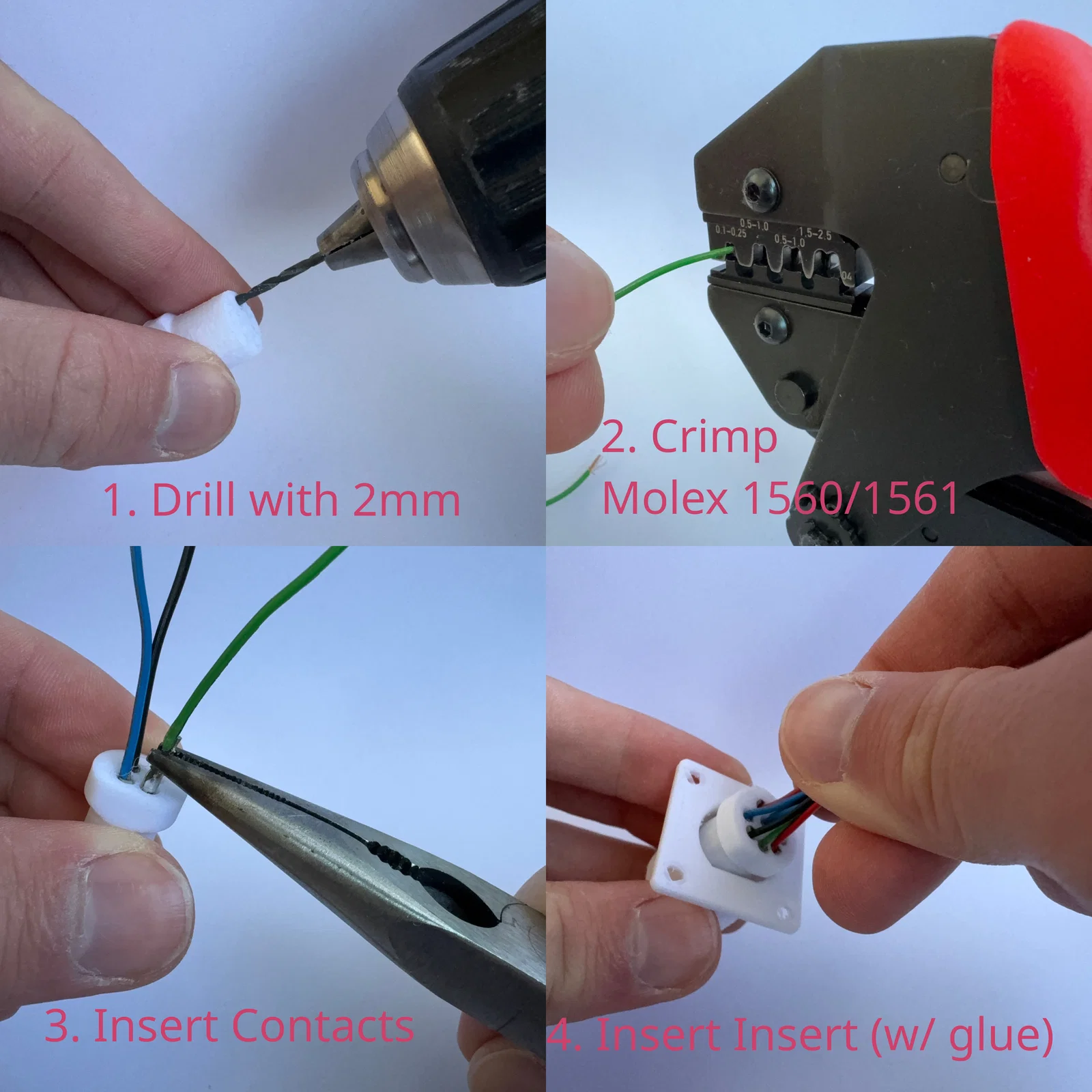

In theo đúng như hình minh họa để đạt kết quả tốt nhất. Sau khi in có thể bạn sẽ cần gỡ bớt stringing. Ngoài ra, trong hình cũng có hướng dẫn lắp ráp inserts dạng rút gọn. Có thể bạn sẽ cần dán (glue) insert vào shell để giữ insert không bị tuột.

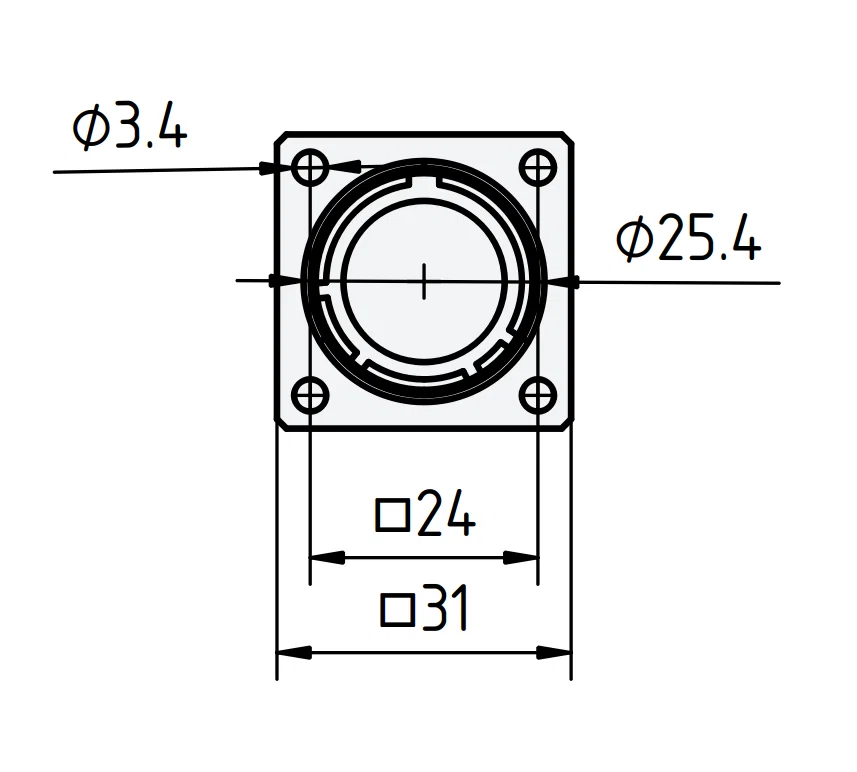

Nếu muốn tự thiết kế inserts của riêng bạn, bên dưới có bản vẽ kích thước connector ở trạng thái đã ghép (mated). Với inserts tự thiết kế, bạn có thể tùy biến hệ connector để dùng với bất kỳ loại contact nào bạn muốn.

Xem project này trên github.
