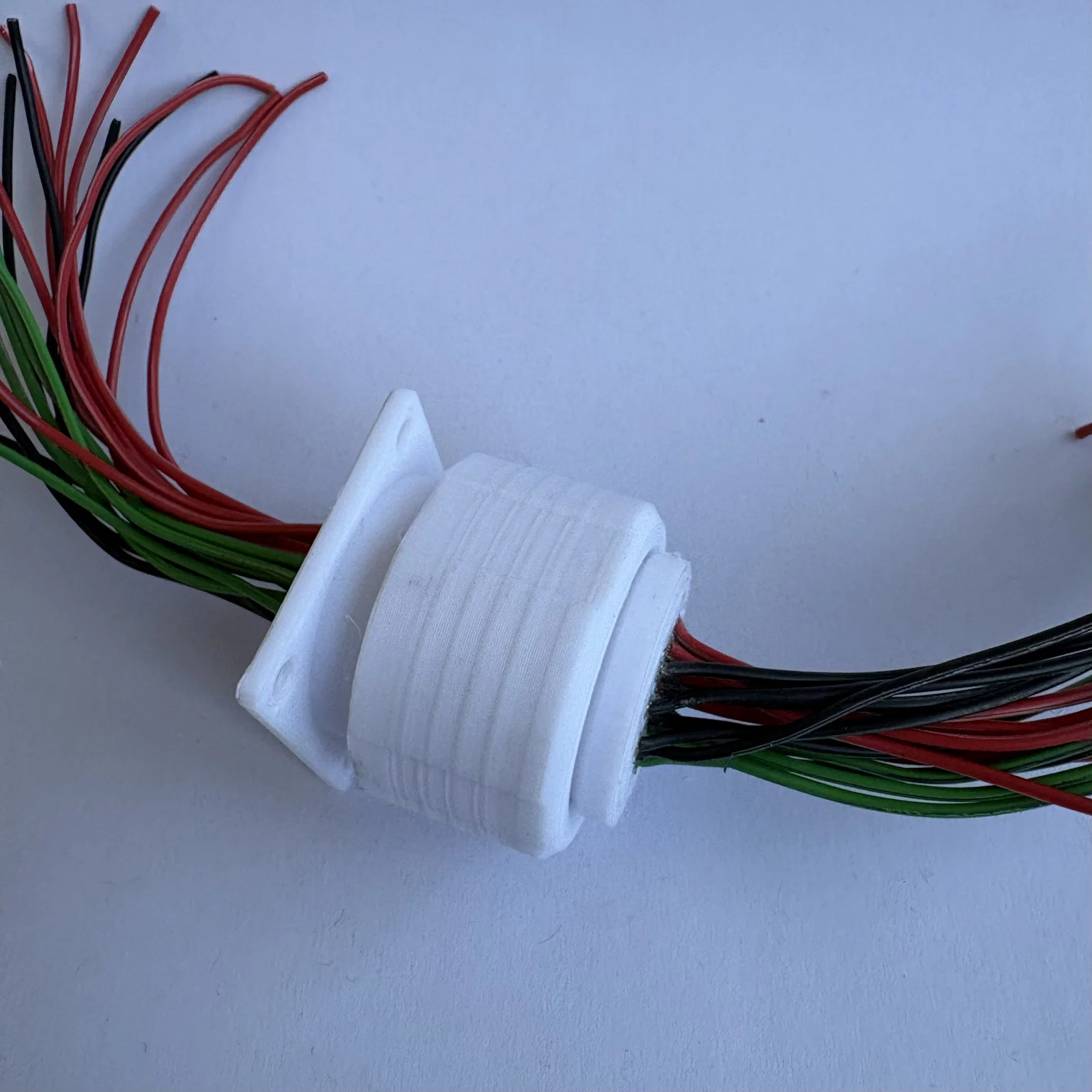

Hệ MIL Connector Size D 19 Contacts Keying N (D38999 D-19)

Các mẫu này là một hệ thống đầu nối điện kiểu MIL spec-ish dạng additive manufactured (in 3D) print-in-place. Các connector này gồm bốn thành phần, chia thành hai nhóm:

1. Shells: wall mount receptacle và straight plug (có trong mẫu này)

2. Inserts: pin insert và socket insert cho Molex 1561 và 1560 contacts (có trong mẫu này)

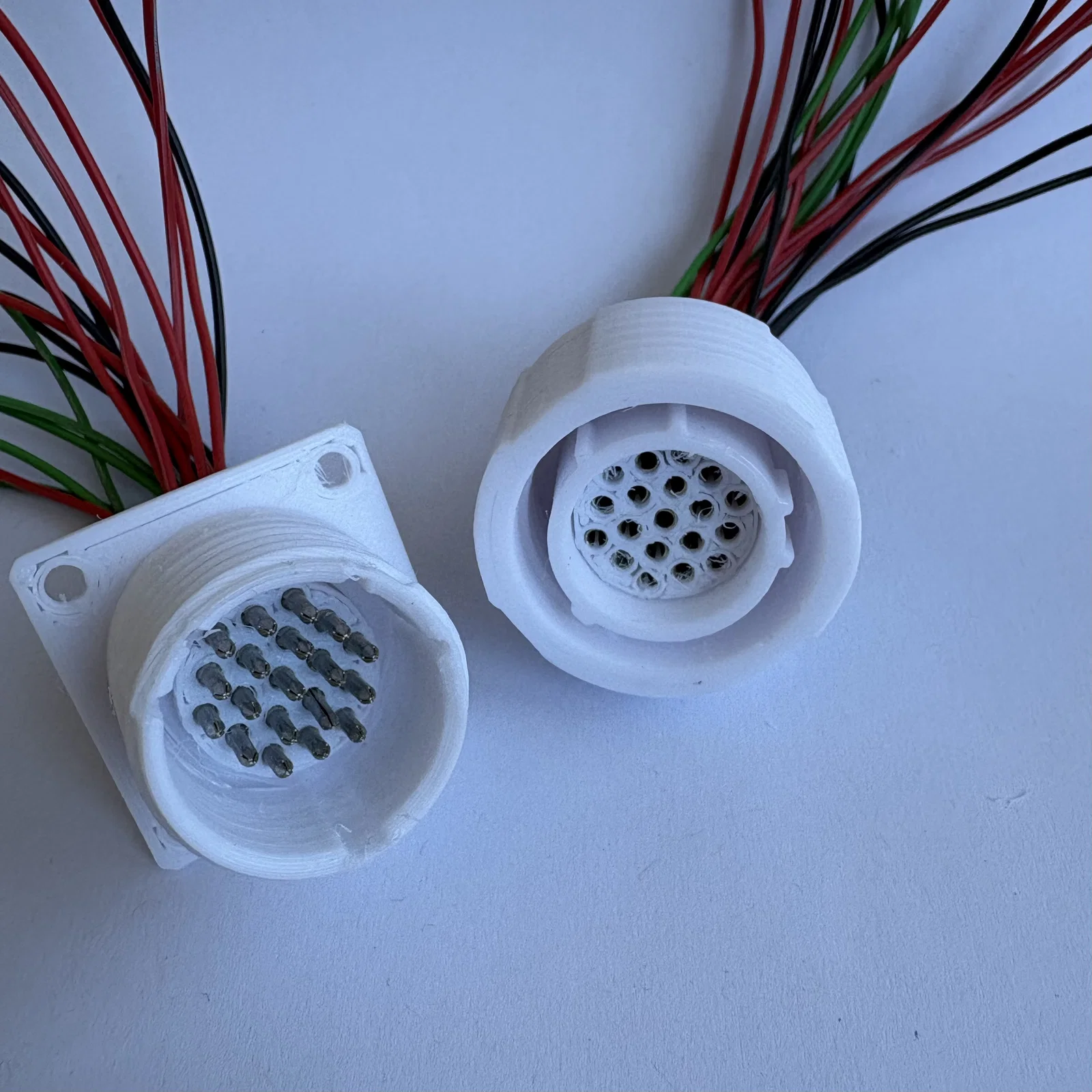

Shells tạo nên phần liên kết cơ khí của hệ connector này. Chúng định hướng (polarize) mối nối và giúp connector “scoop proof”.

Có chín kích cỡ, được đánh số từ A đến J theo thứ tự tăng dần. Ngoài ra, mỗi shell còn có sáu tuỳ chọn keying từ A đến E và N (normal). Chỉ receptacle và plug có cùng kích cỡ và cùng keying option mới gắn (mate) với nhau được.

Inserts là bộ chuyển (adapter) giữa shells và Molex 1561/1560 contacts. Chúng cố định vị trí (localize) các contacts và quyết định số lượng contacts trong hệ connector.

Mỗi kích cỡ shell có nhiều loại insert (ít nhất 2 cho mỗi shell). Chúng được đánh số từ 9 đến 25, tăng theo bước 2. Kích cỡ này tương ứng với mã quân sự A đến J. Phần sau trong mã insert gợi ý số lượng contacts có thể dùng. Lưu ý điều này không phải lúc nào cũng đúng. Tất cả inserts của một kích cỡ shell nhất định đều lắp được vào mọi receptacle và plug bất kể keying. Chỉ các hệ connector có cùng bố trí insert (insert arrangement) mới có thể mate về mặt điện.

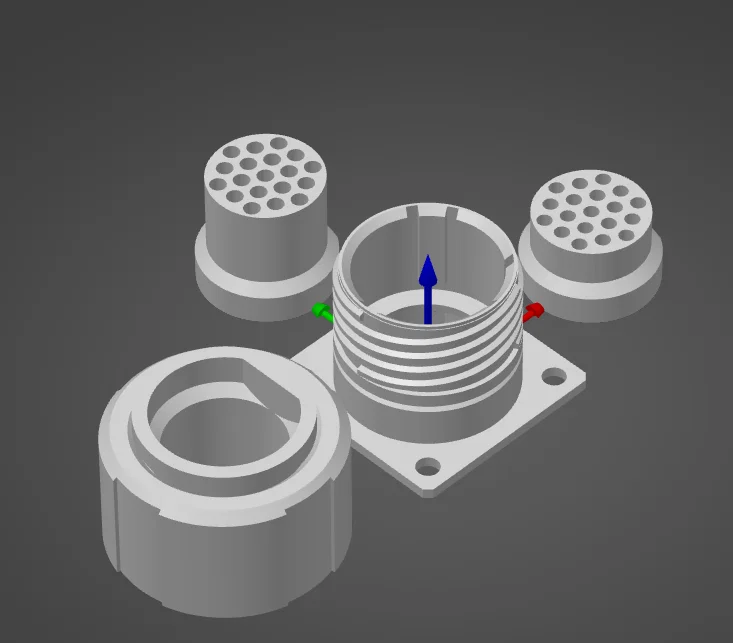

Mẫu này bao gồm file cho:

• Shell size: D

• Keying option: N

• Insert: 15-19 (19 Contacts)

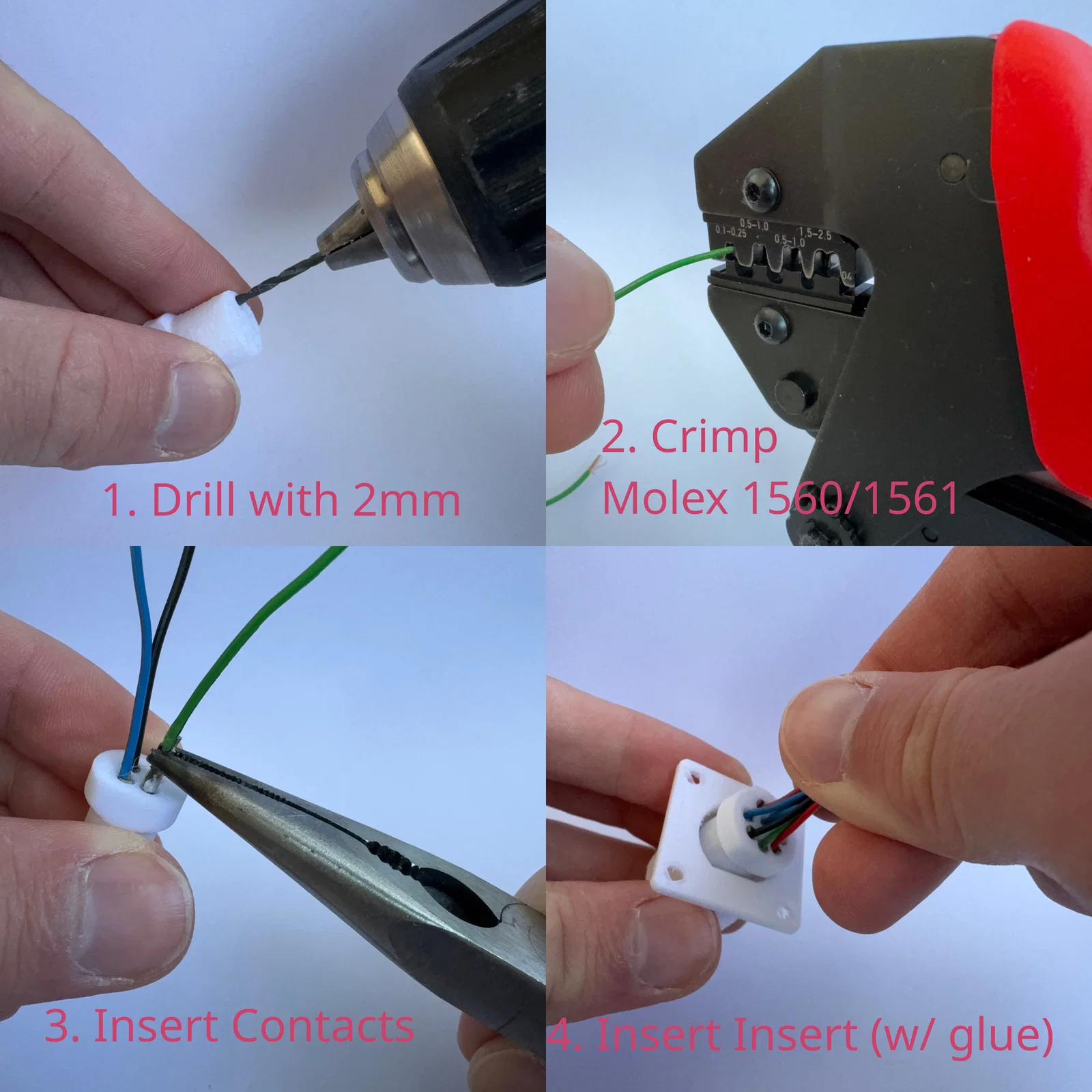

In các mẫu theo đúng như hình để đạt kết quả tốt nhất. Sau khi in có thể bạn sẽ cần gỡ bớt stringing. Ngoài ra, trong hình cũng có hướng dẫn lắp ráp inserts dạng rút gọn. Bạn có thể cần dán (glue) insert vào shell để giữ chặt.

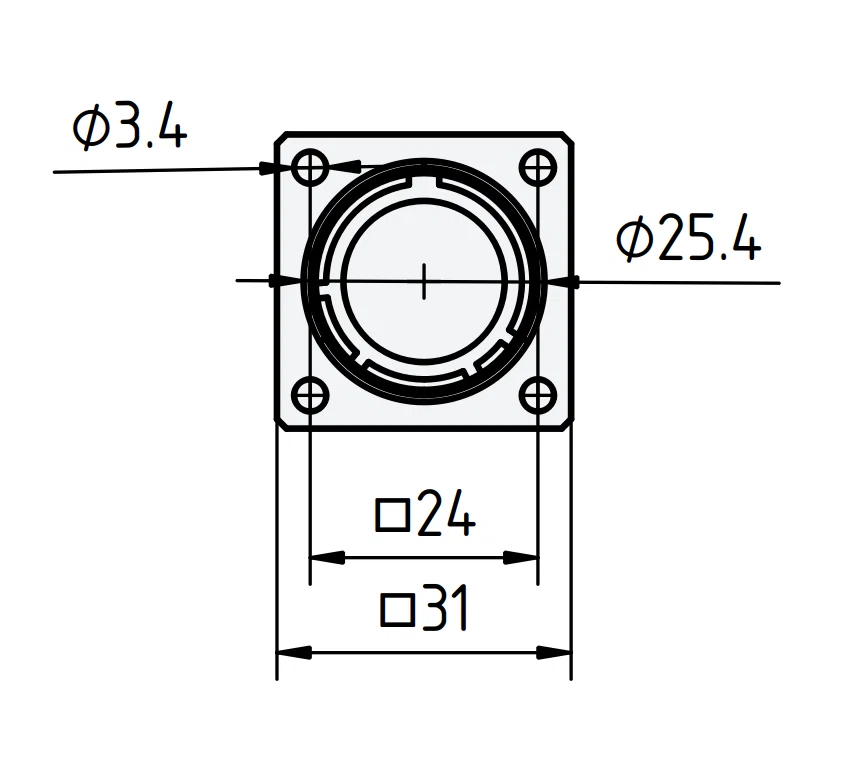

Nếu muốn tự thiết kế insert của riêng bạn, bên dưới có bản vẽ kích thước connector ở trạng thái đã mate. Với inserts tự làm, bạn có thể tuỳ biến hệ connector để dùng với bất kỳ loại contact nào bạn muốn.

Xem thêm dự án này trên github.
