Omni Press – Bộ press đa năng quick-lock cho Dremel & heat-set inserts

Mình muốn có một drill press cho Dremel, đồng thời cũng muốn có một press riêng để ép heat-set inserts bằng mỏ hàn. Vì đã có nhiều thiết kế độc lập rất hay cho từng món, nên mình quyết định gộp hai chức năng này lại thành một công cụ duy nhất, linh hoạt hơn.

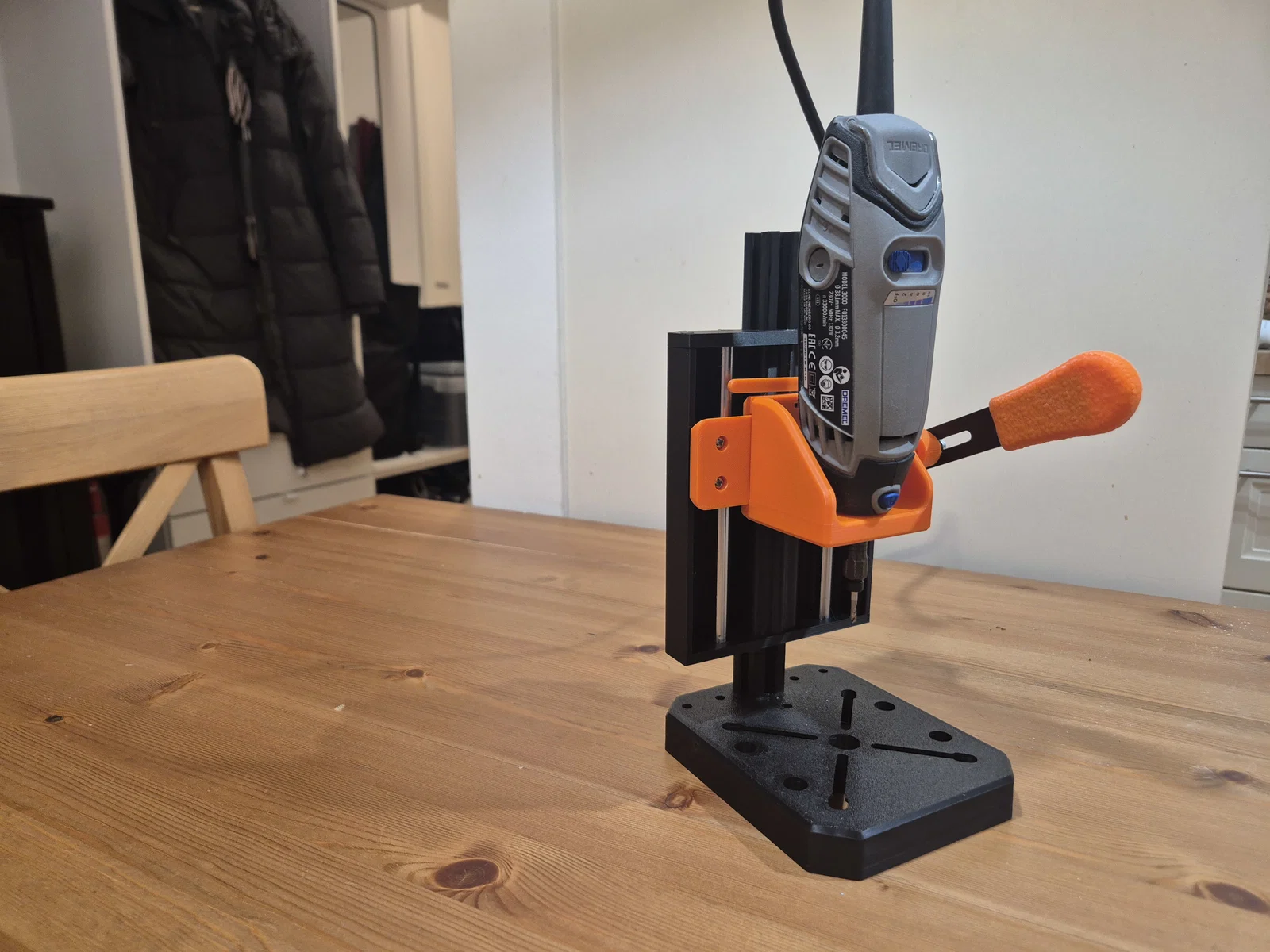

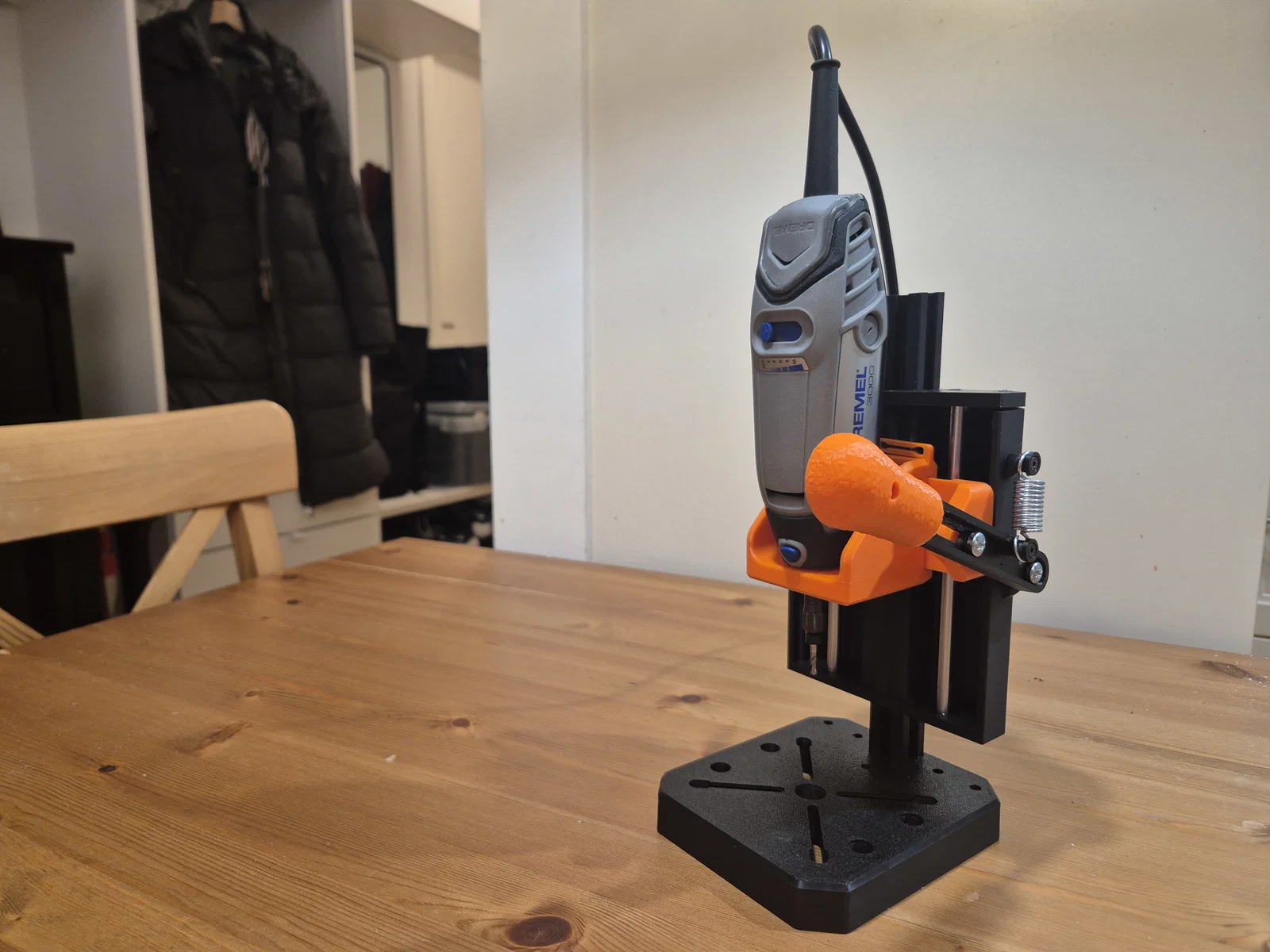

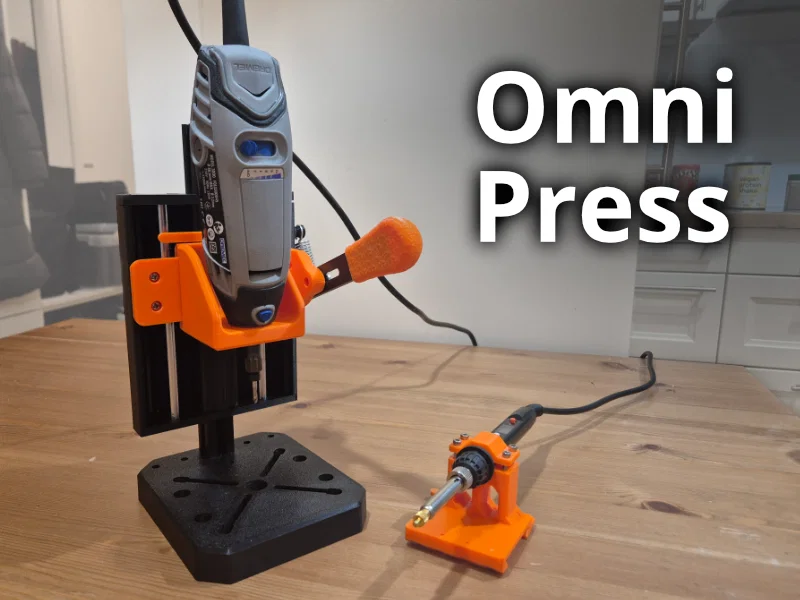

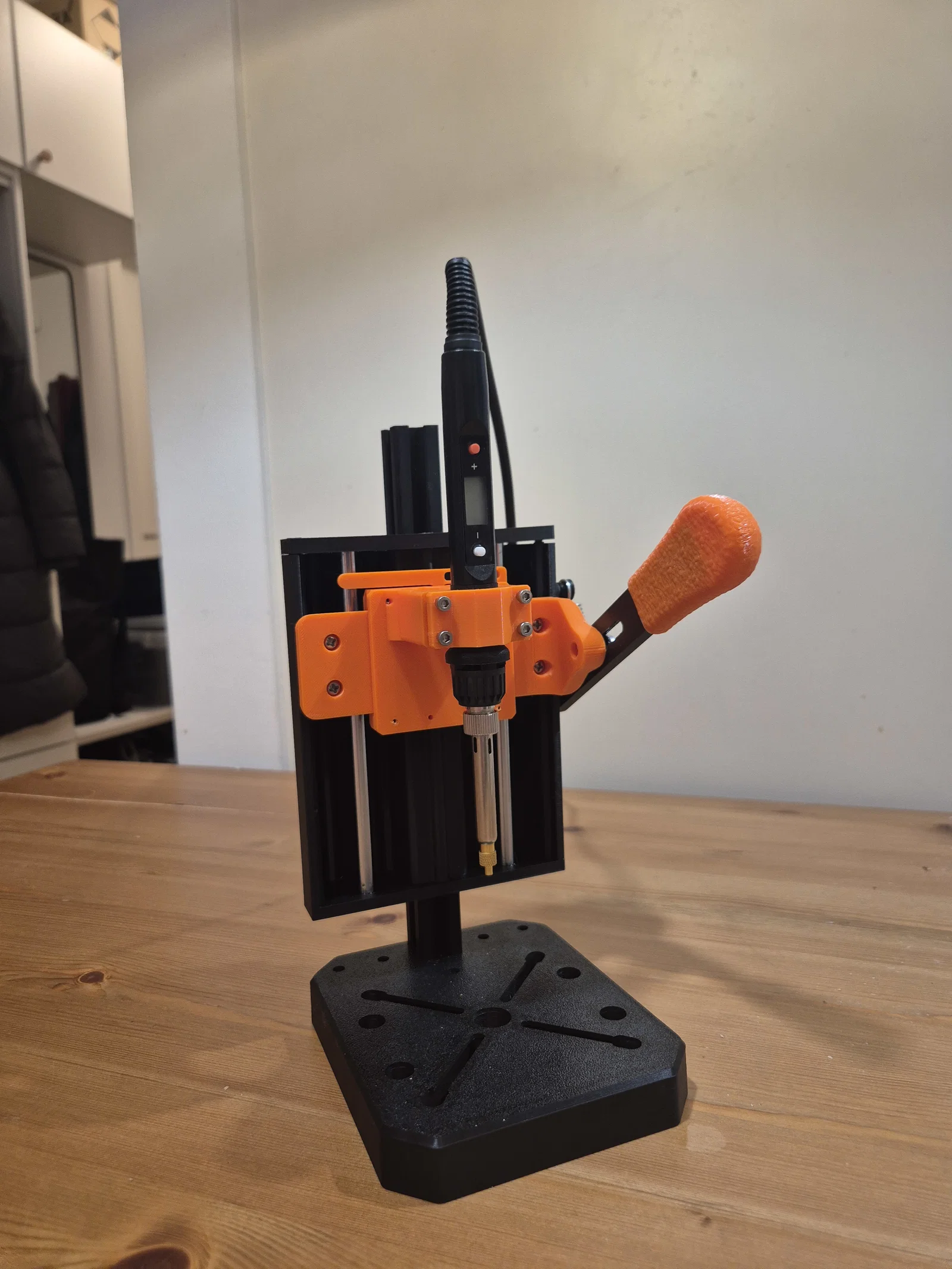

Cái press này có hệ quick-lock giúp bạn đổi qua lại giữa các tool khác nhau chỉ trong vài giây. Dù bạn đang khoan hay làm heat-set inserts, chuyển đổi rất nhanh, không rườm rà.

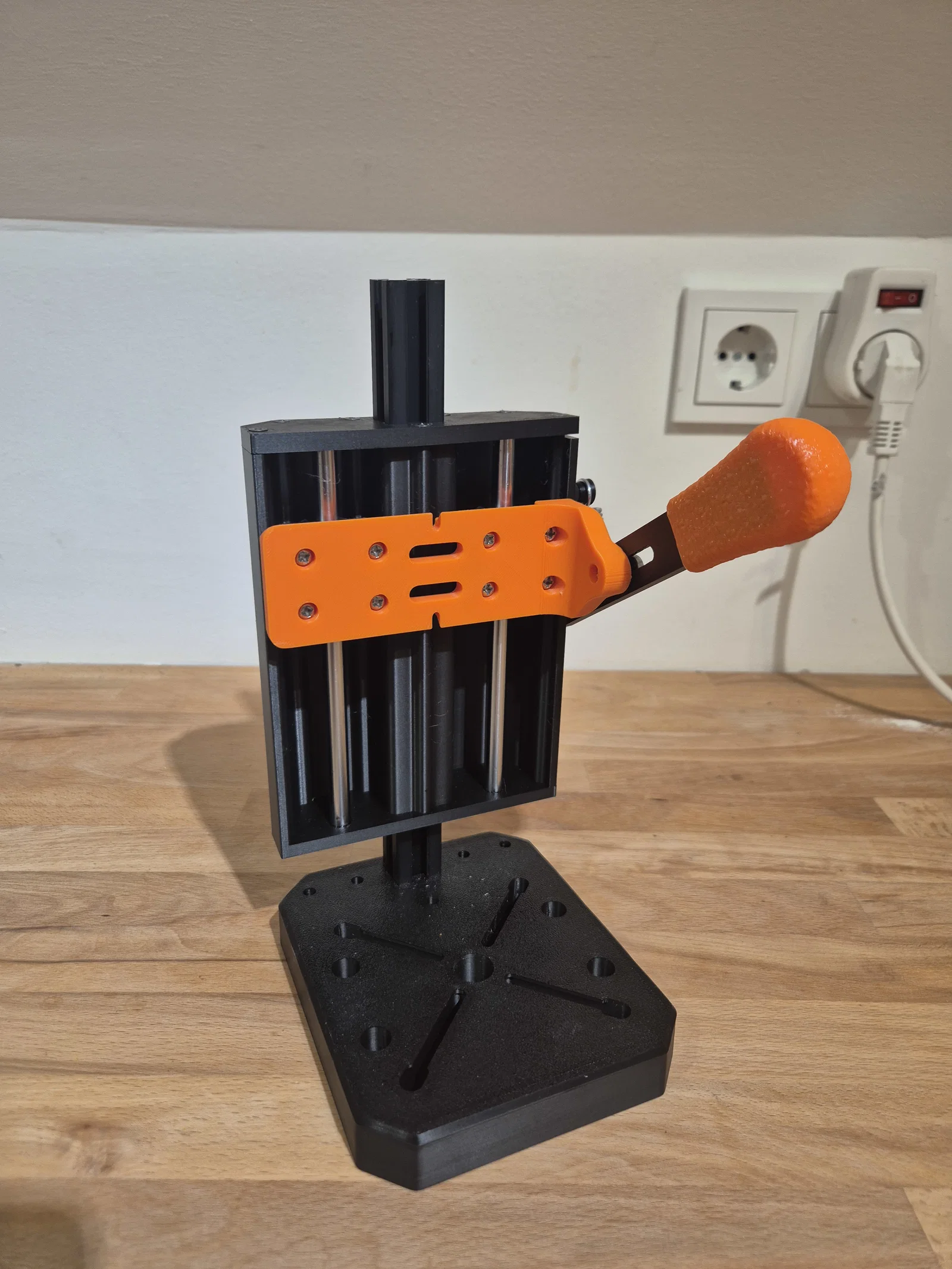

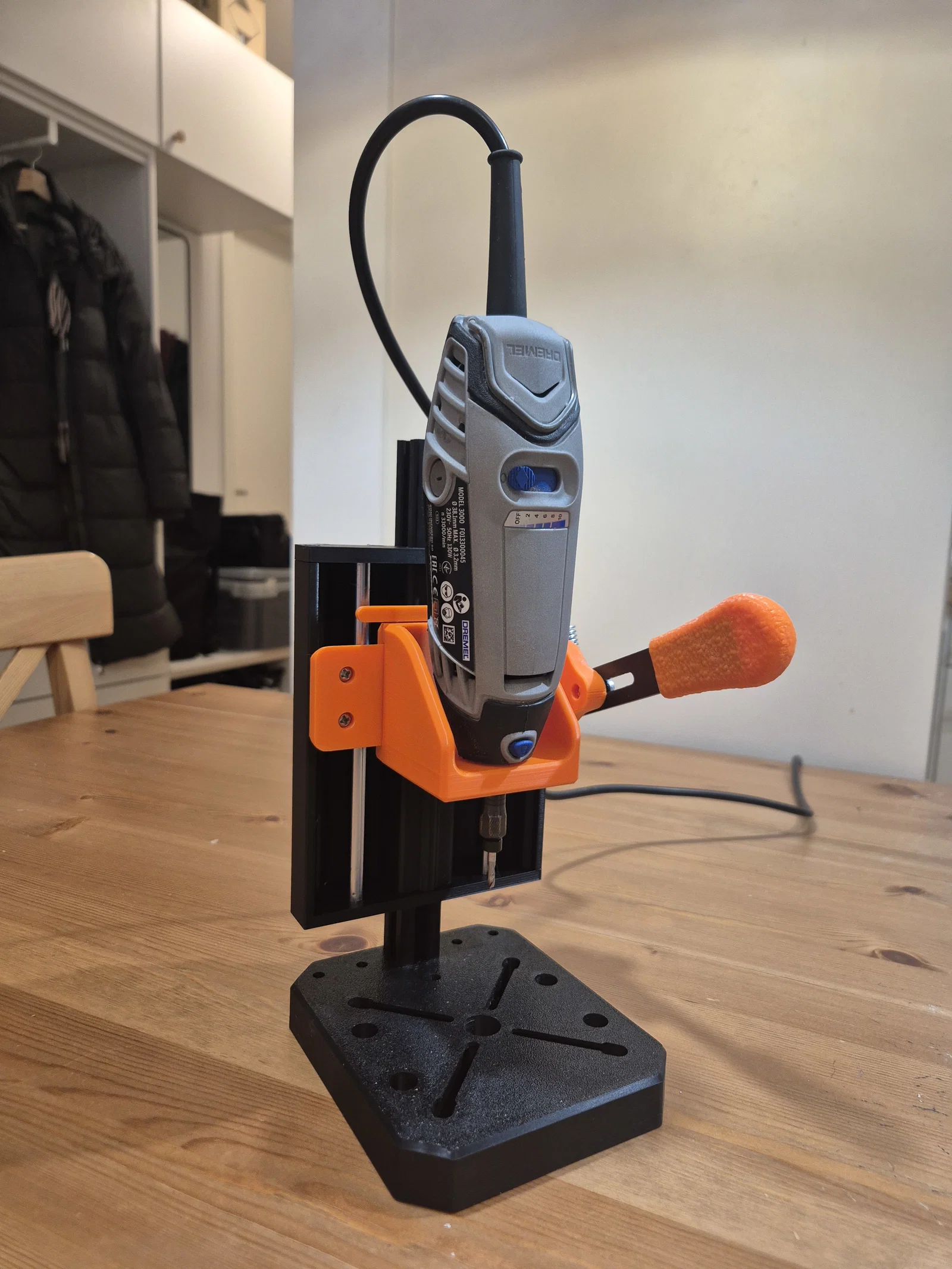

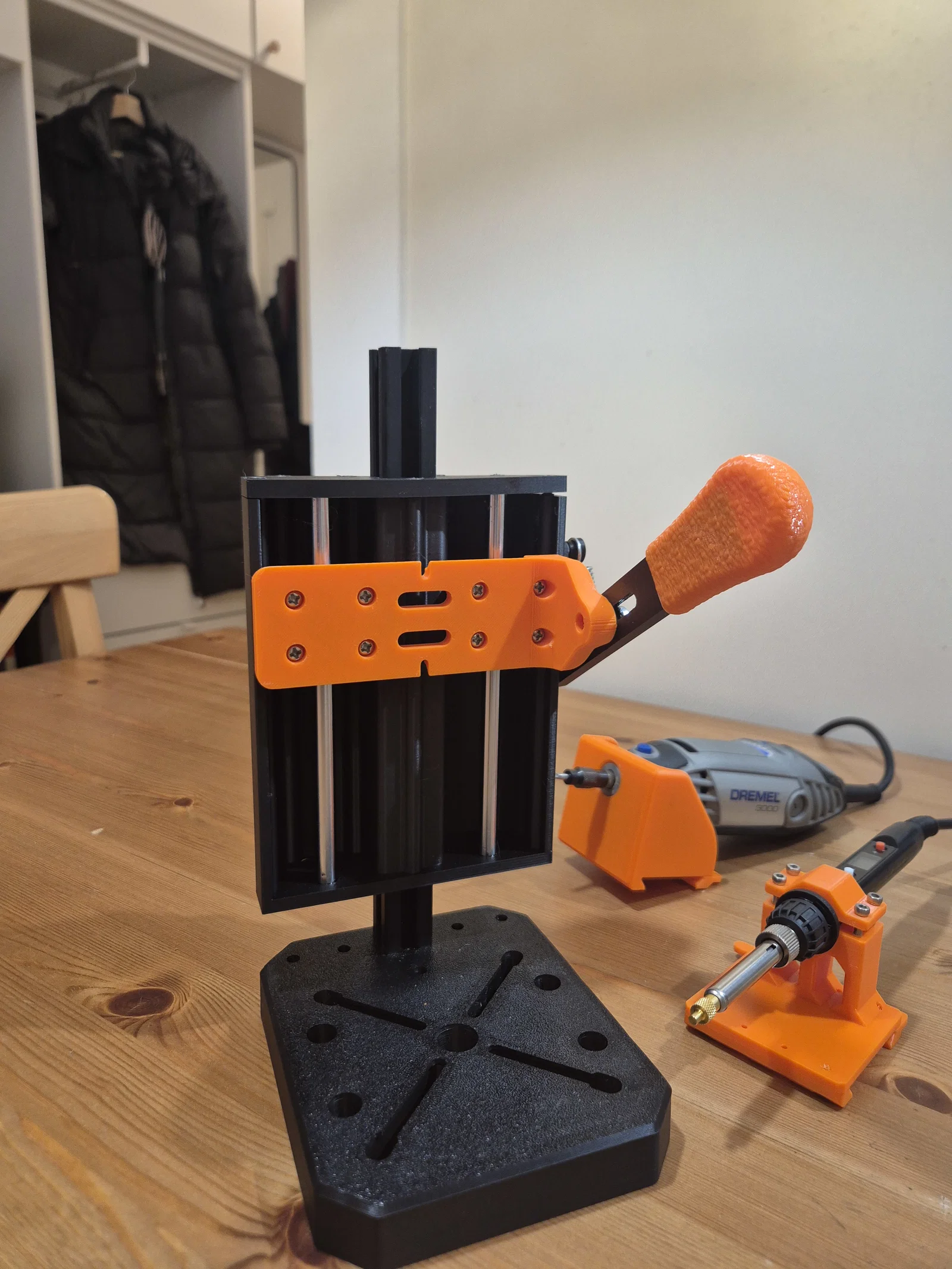

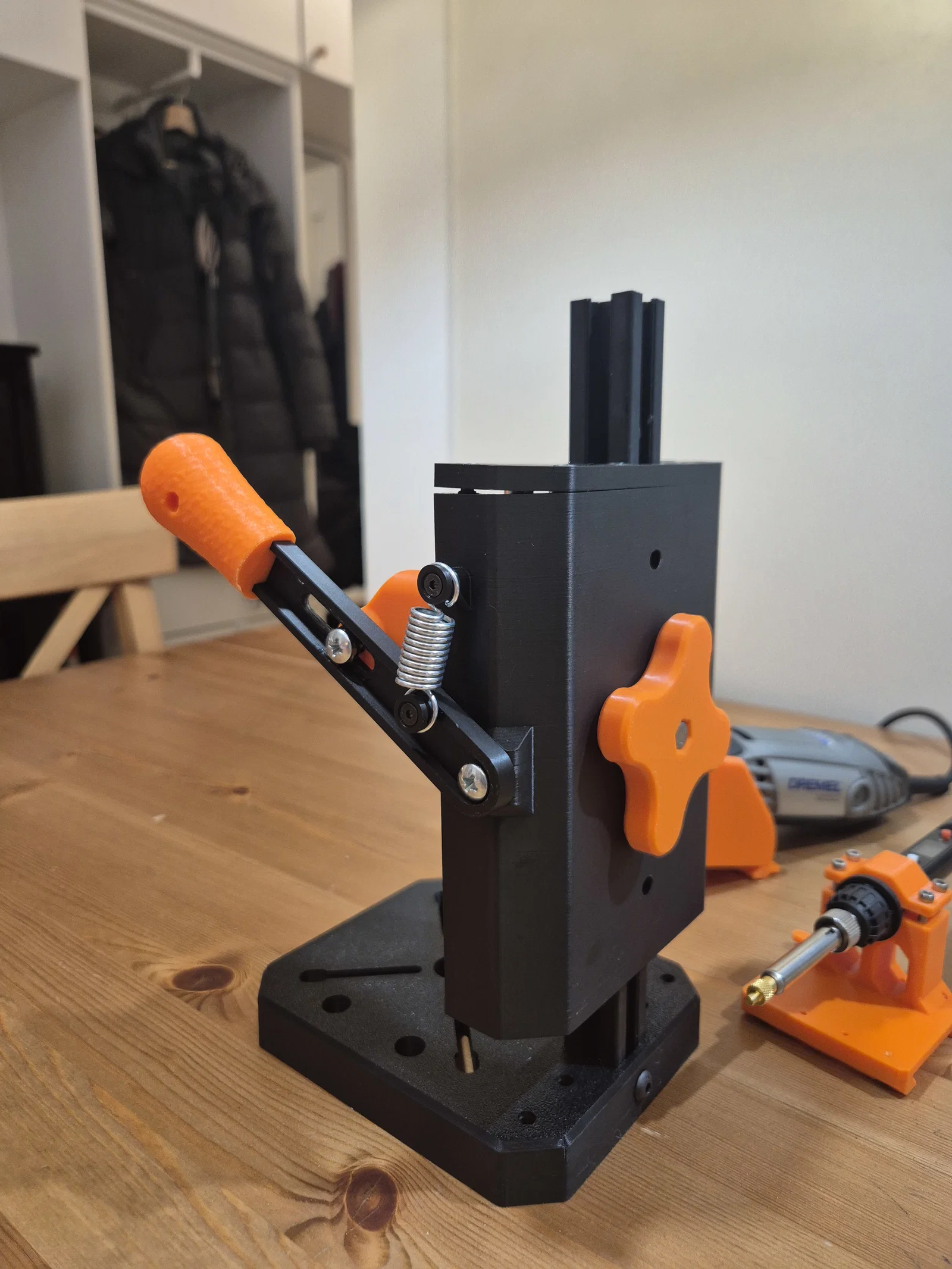

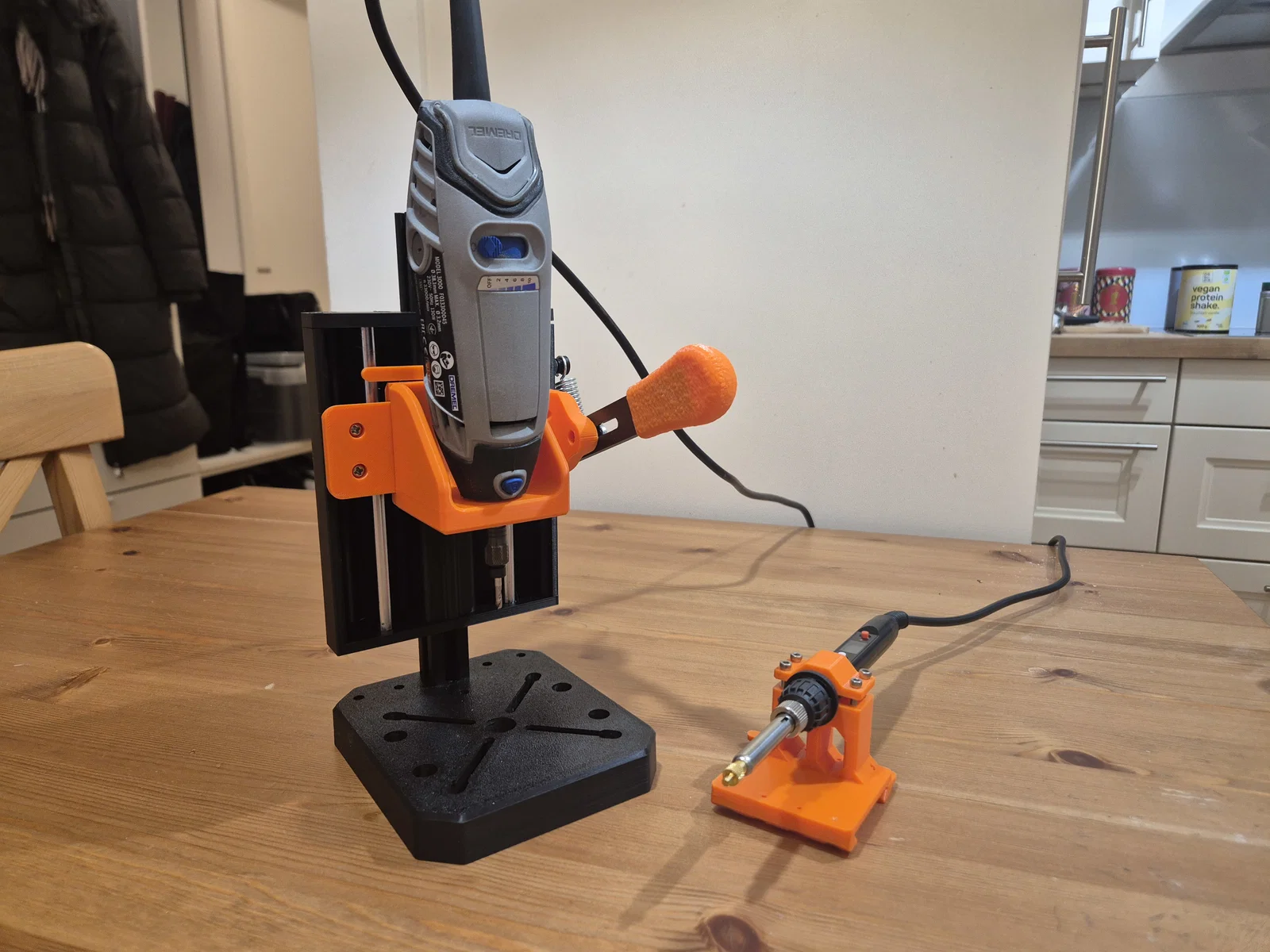

Mình có đính kèm các design reference để bạn tự làm tool holder theo ý. Bạn có thể chỉnh hệ này cho hợp với các tool khác và mở rộng chức năng. Nếu bạn có làm thêm attachment nào mới thì cứ thoải mái chia sẻ cho mọi người nha! Mình sẽ cố gắng cập nhật mô tả và gắn link tất cả tool đang có.

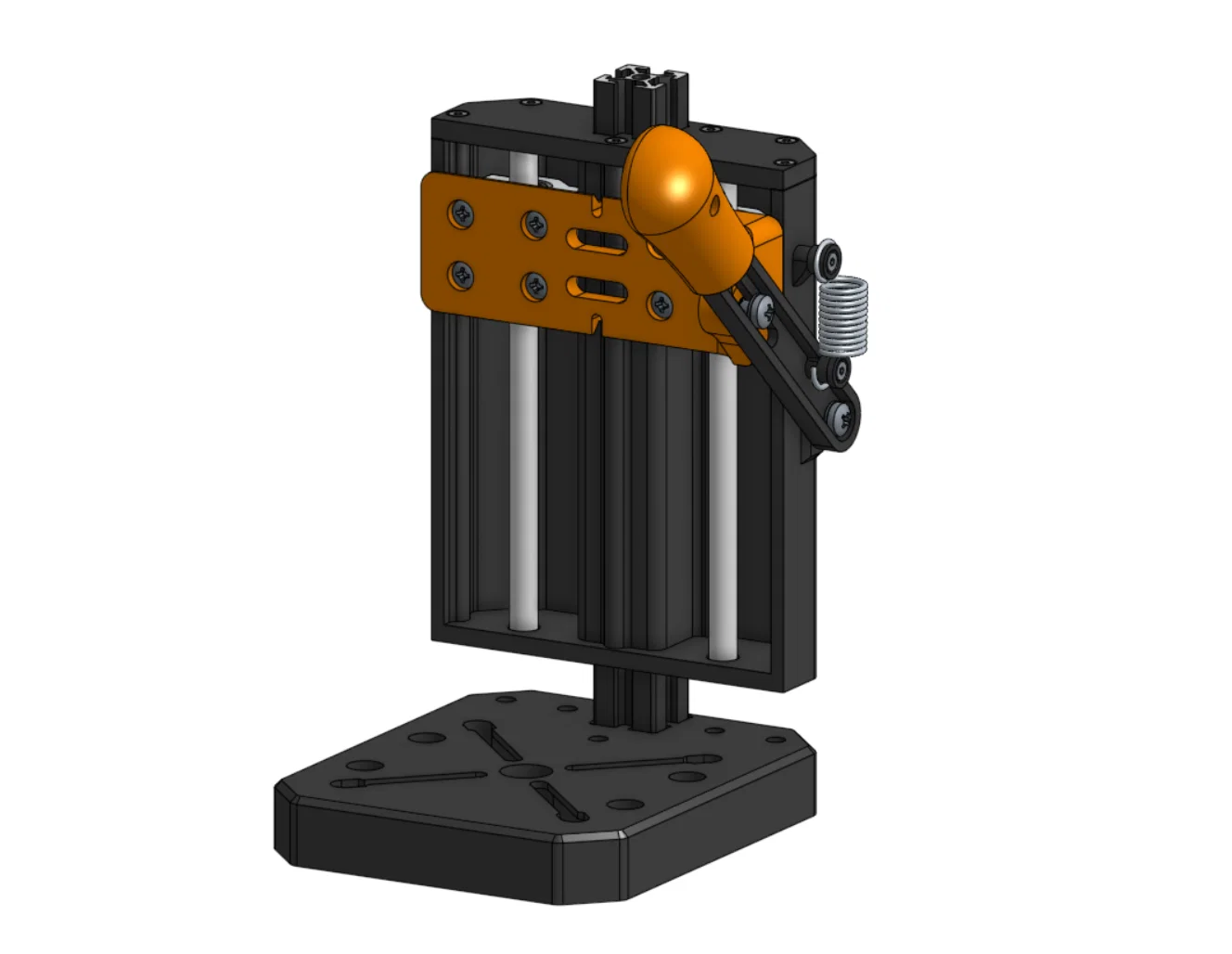

Tất cả file thiết kế đều có trên Onshape. và có kèm một file PDF với kích thước tham chiếu cho tool holder tự làm để bạn dễ bắt đầu.

Hướng dẫn lắp ráp chi tiết có trong Assembly PDF.

Lưu ý: Độ bám bàn in (bed adhesion) tốt là cực kỳ quan trọng với model này, vì chỉ cần cong vênh nhẹ cũng có thể ảnh hưởng đáng kể đến tolerances. Nhớ vệ sinh mặt bàn in sạch sẽ, và dùng brim nếu bạn gặp vấn đề bám dính.

Parts List - Những thứ bạn sẽ cần

Cho bộ drill press cơ bản:

Quantity

Description

Amazon Link (DE)

AliExpress

1

Lò xo nén 40mm
(40mm x 11/12mm x 1.5mm)

https://amzn.to/3QH0EFJ

https://de.aliexpress.com/item/1005010279047748.html
Length: 40mm, Wire Diameter: 1.5mm, Outer Diameter: 12mm

1

Nhôm định hình 2020 - khoảng 200mm

https://amzn.to/4tKxLHp

https://de.aliexpress.com/item/1005003311298946.html
Length: 150mm, Shape: 2020V

2

Ty trơn 8mm - 150mm

https://amzn.to/4tpcYZ3

https://de.aliexpress.com/item/1005006293171727.html
Length: 150mm, Diameter: 8mm

2

Bạc đạn trượt tuyến tính (Linear Bearing) - SCS 8UU

https://amzn.to/4ujTOVd

https://de.aliexpress.com/item/1005010078048374.html
Variant: SC8UU

2

Tán T M5 (M5 T-Nut)

https://amzn.to/3OLoEa9

https://de.aliexpress.com/item/4001105540110.html
Size: 2020-m5

2

Insert đồng nhiệt M5 (M5 Heated Inserts)
(OD 7mm, L 6mm)

https://amzn.to/4cXbQFy

https://de.aliexpress.com/item/1005010298290044.html
Size: M5 (OD7mm), Length: 6mm

3

Long đền M5 (M5 Washer)

https://amzn.to/4eRPmbC
(Screw Set)

https://de.aliexpress.com/item/1005008724152831.html
Variant: M5x10x1

2

Ốc đầu dù M5 dài 10mm (M5 Pan Head Screw 10mm)

https://de.aliexpress.com/item/32810852732.html
Size: M5, Length: 10mm

1

Ốc đầu dù M5 dài 8mm (M5 Pan Head Screw 8mm)

https://de.aliexpress.com/item/32810852732.html
Size: M5, Length: 8mm

1

Ốc lục giác M5 dài 14mm/15mm
(dùng cho núm chỉnh adjustment screw knob)

https://amzn.to/49dtsfd

https://de.aliexpress.com/item/32968601031.html
Size: M5, Length: 14mm

8

Ốc đầu dù M4 dài 8mm
(dùng cho linear bearings)

https://amzn.to/4tpfKgV

https://de.aliexpress.com/item/32810852732.html
Size: M4, Length: 16mm

7

Ốc chìm M3 dài 12mm - 16mm (M3 Countersunk Screw)

https://amzn.to/49dtNP1
(Screw Set)

https://de.aliexpress.com/item/32968616563.html
Size: M3, Length: 16mm

2

Ốc chìm M3 dài 10mm (M3 Countersunk Screw 10mm)

https://de.aliexpress.com/item/32968616563.html
Size: M3, Length: 10mm

1

Ốc đầu dù M3 dài 6mm
(dùng để cố định tay gạt lever handle)

https://de.aliexpress.com/item/4000981220901.html
Length: 6mm, Variant: M3

Cho dremel attachement:

Quantity

Description

Amazon Link (DE)

AliExpress

4

Ốc đầu dù M3 dài 6mm

https://amzn.to/49dtNP1
(Screw Set)

https://de.aliexpress.com/item/4000981220901.html
Length: 6mm, Variant: M3

Cho solder press attachement:

Quantity

Description

Amazon Link (DE)

AliExpress

1

Mỏ hàn (Soldering Iron)

https://amzn.to/48rLeLG

https://de.aliexpress.com/item/1005007674507005.html

8

Ốc đầu dù M3 dài 6mm

https://amzn.to/49dtNP1
(Screw Set)

https://de.aliexpress.com/item/4000981220901.html
Length: 6mm, Variant: M3

4

Ốc đầu dù M3 dài 12mm

https://de.aliexpress.com/item/4000981220901.html
Length: 12mm, Variant: M3

4

Insert đồng nhiệt M3 (M3 Heated Inserts)

https://amzn.to/4t3xi1O

https://de.aliexpress.com/item/1005010298290044.html
Size: M3 (OD5mm), Length: 4mm

Bạn cũng có thể kiếm các món này ở tiệm kim khí/điện nước gần nhà. Mua số lượng ít thường rẻ hơn nhiều.

Tất cả link Amazon đều là link tài trợ (sponsored) giúp mình nhận một khoản hoa hồng nhỏ mà bạn không tốn thêm chi phí nào.
