Template lấy dấu bán kính góc bo tròn – Inch/Imperial & Metric

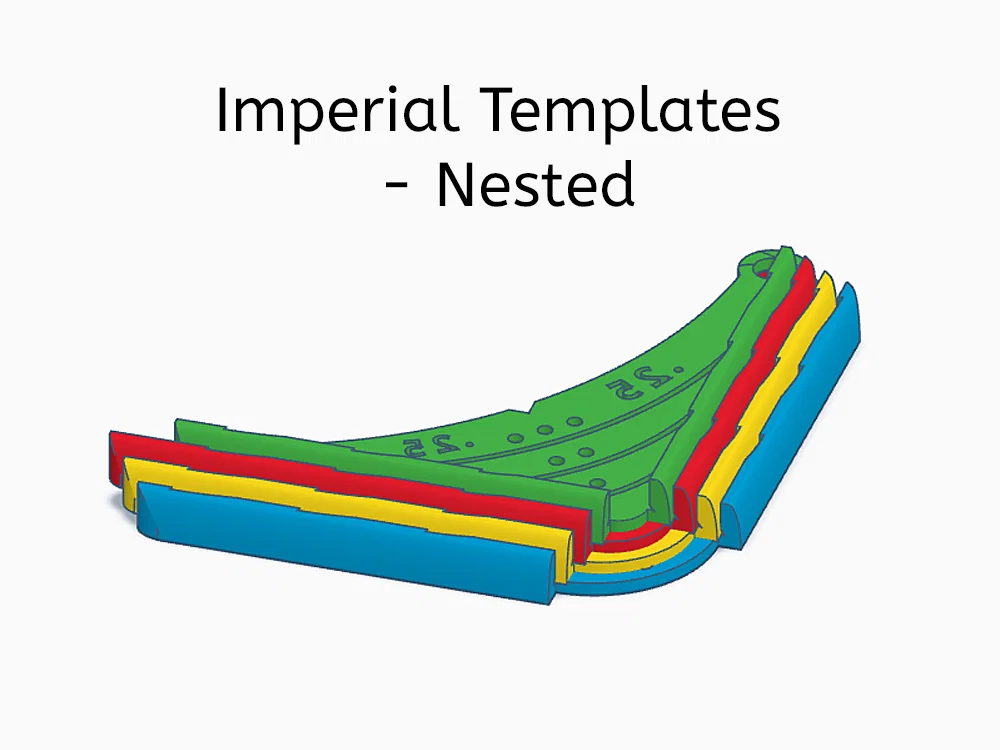

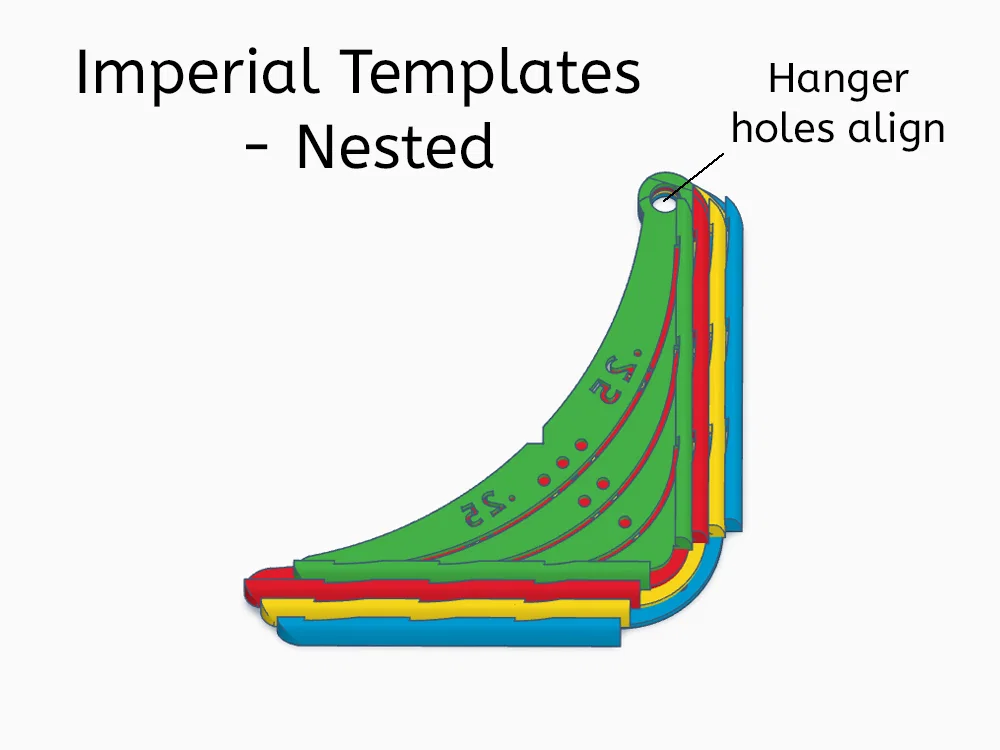

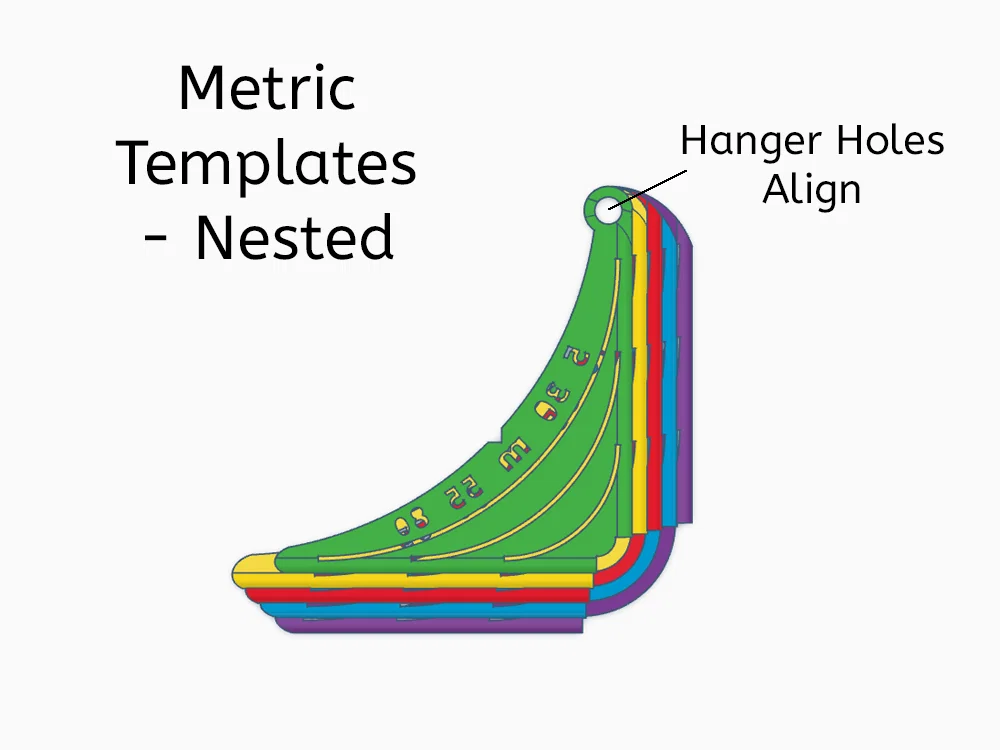

CẬP NHẬT 2026-04-25: Mình đã thiết kế lại để các miếng này lồng (nested) vào nhau khi treo trên móc pegboard. Nhờ vậy, cả bộ gọn gàng và ngăn nắp hơn, treo vừa trên móc ngắn hơn, hoặc có thể treo cả hai bộ chung trên cùng một móc ngắn. Xem hình đính kèm. Mình cũng muốn làm bản thiết kế lại này lâu rồi mà cứ chưa sắp xếp làm được. Hôm qua mình dùng lại bản cũ (không lồng), thấy khó chịu vì chúng không khớp gọn với nhau trên móc. Nên cuối cùng mình đã sửa luôn. :D Để đơn giản và tránh nhầm lẫn, mình đã xoá các thiết kế cũ/bản gốc; tuy nhiên, mình vẫn giữ lại một số hình minh hoạ gốc.

- - - - -

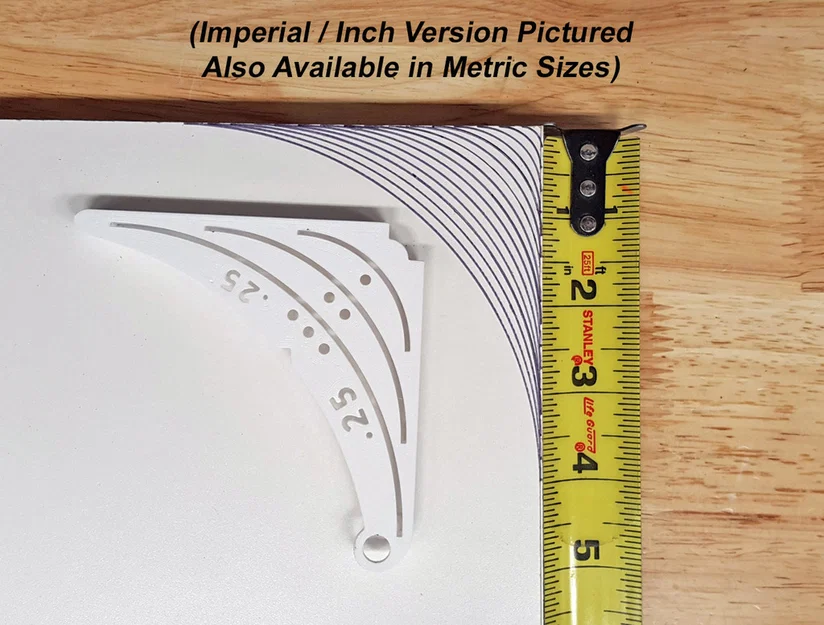

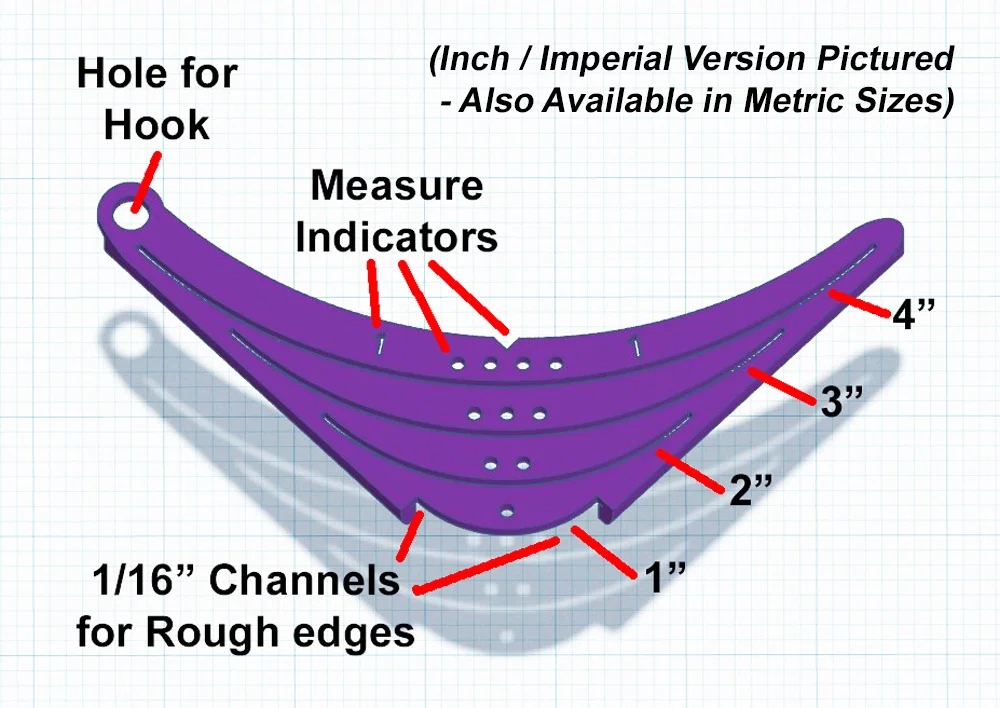

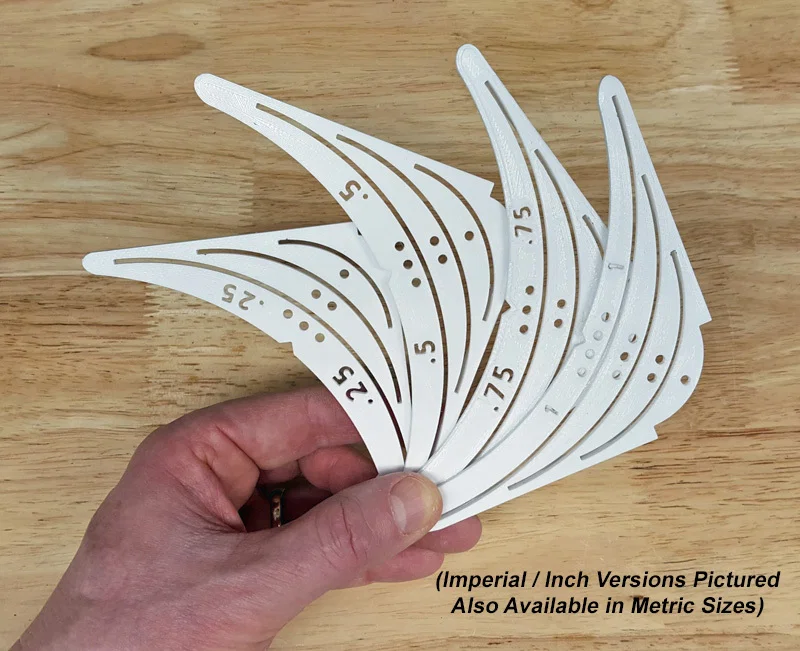

Đây là các template dùng để đánh dấu hoặc lấy dấu (scribing) các góc bo tròn, theo hệ inch/Imperial hoặc Metric. Thiết kế để dùng với bút chì cơ và bút lông đầu siêu mảnh (ultra fine). Template có các rãnh rộng 1/16" để giảm bớt sai số do cạnh góc bị sần/không phẳng. Mỗi trong bốn template dùng khoảng 15–16 gram filament.

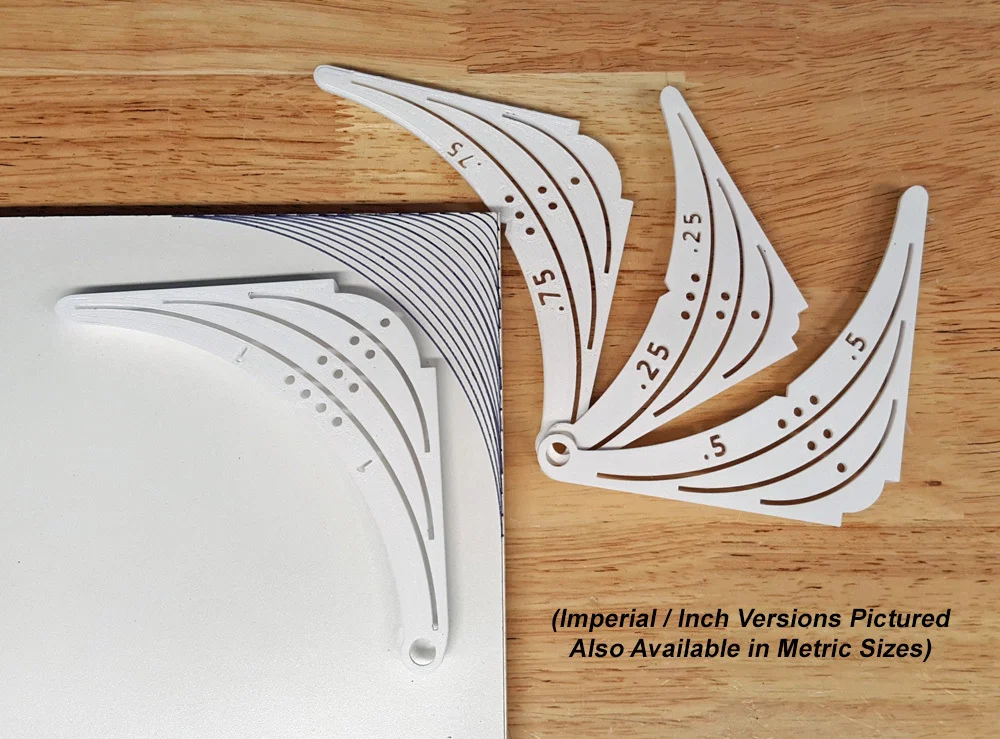

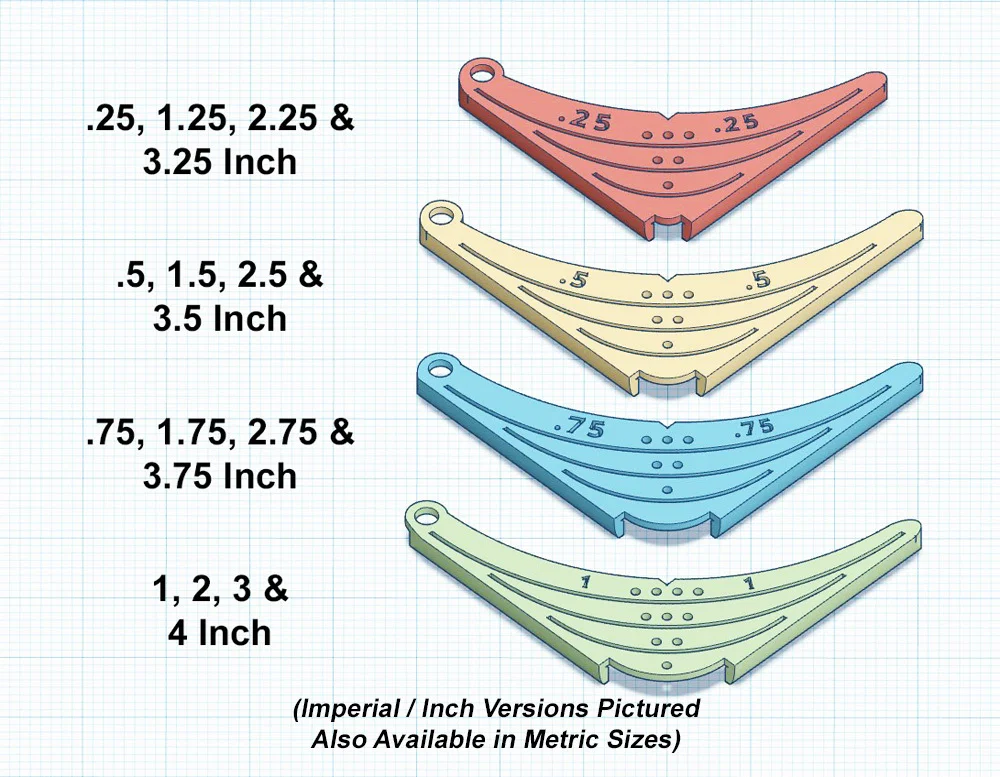

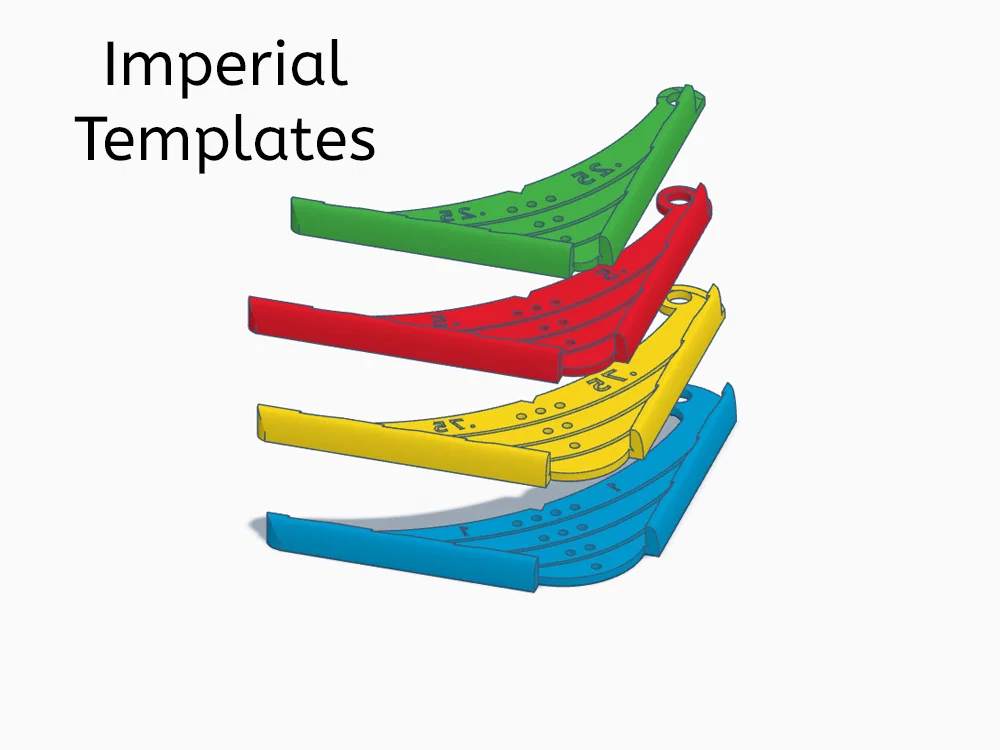

Các template Inch/Imperial chia theo bước 1/4 hoặc .25 inch, từ .25" đến 4", tổng cộng có 16 cung (arc) nếu bạn in đủ cả bốn template.

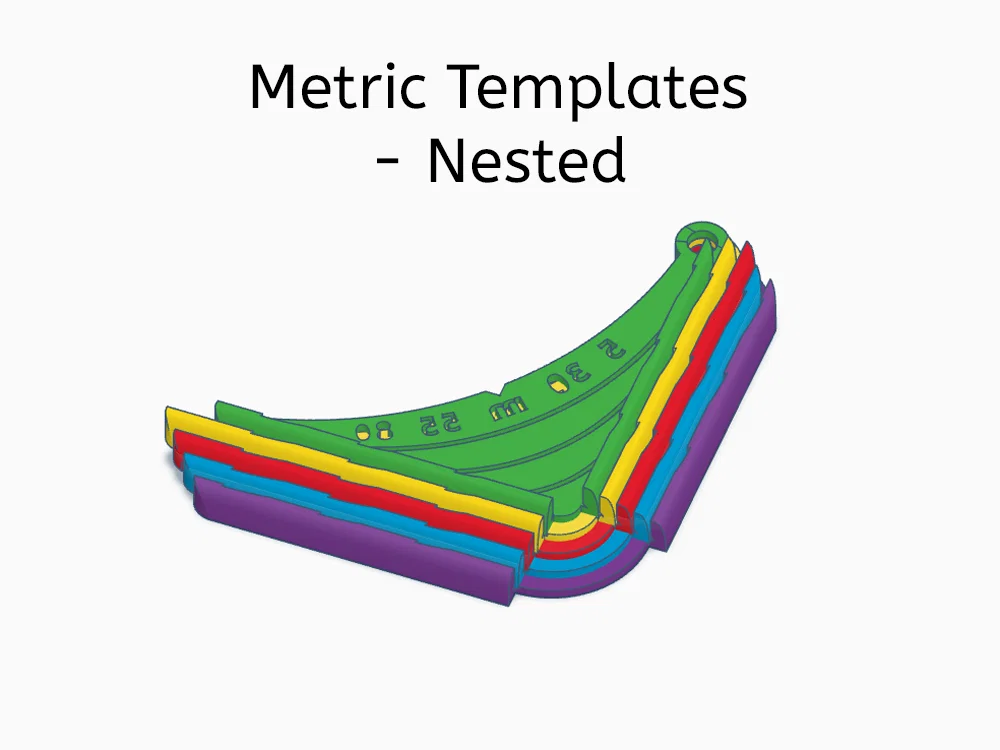

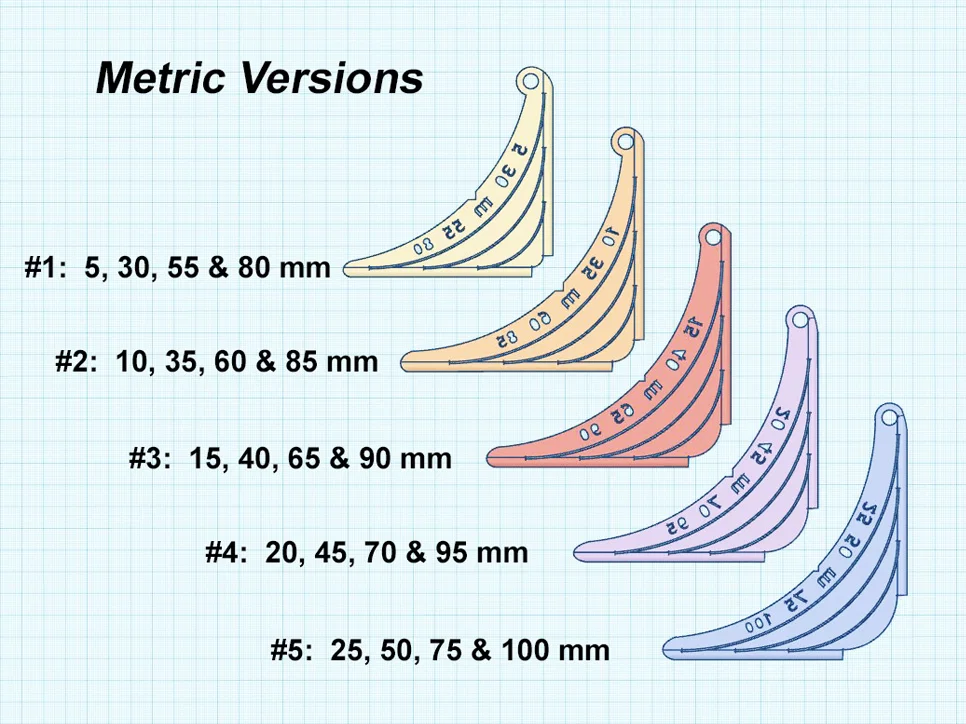

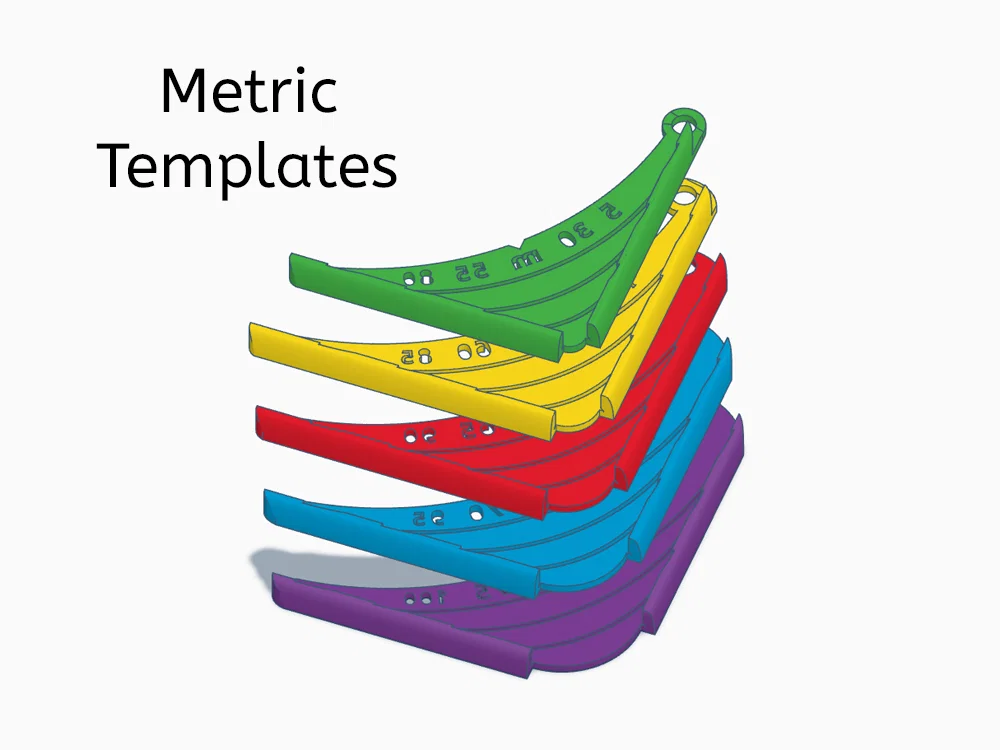

Các template Metric chia theo bước 5 mm, từ 5 đến 100 mm, tổng cộng có 20 cung (arc) nếu bạn in đủ cả năm template.

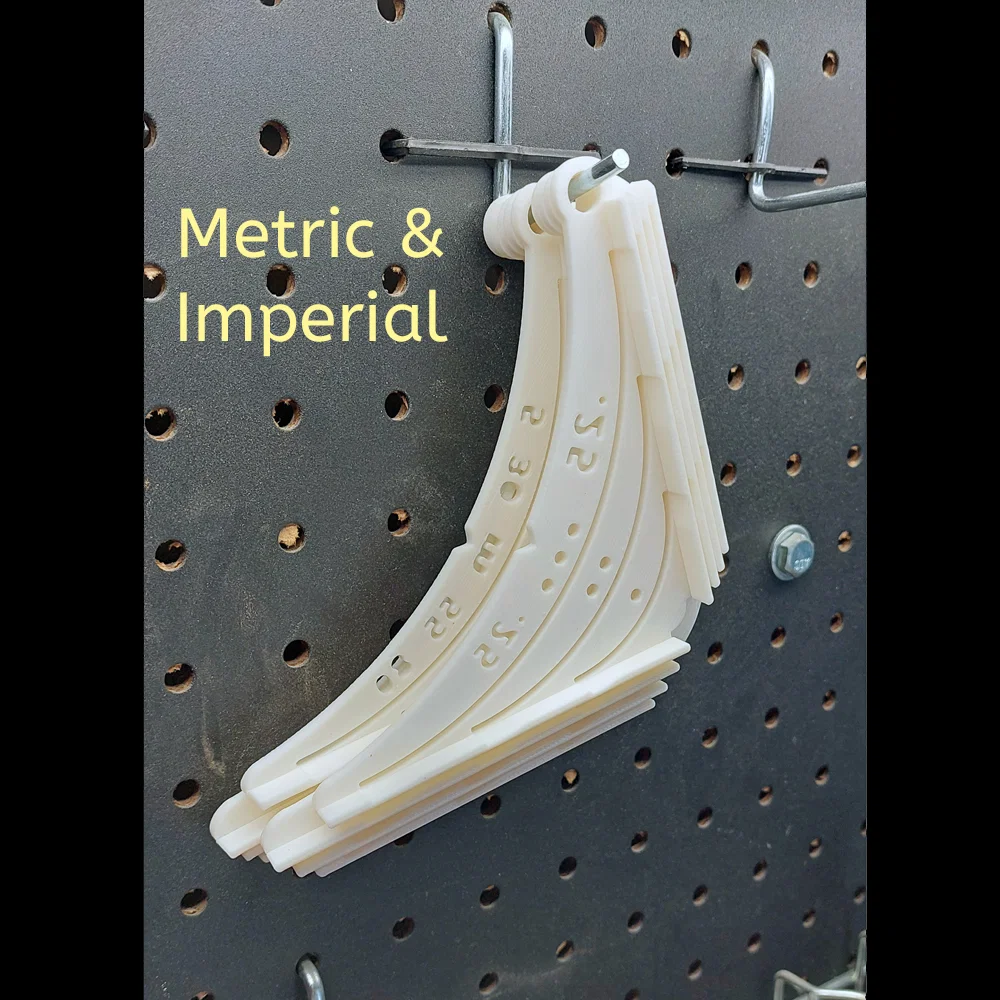

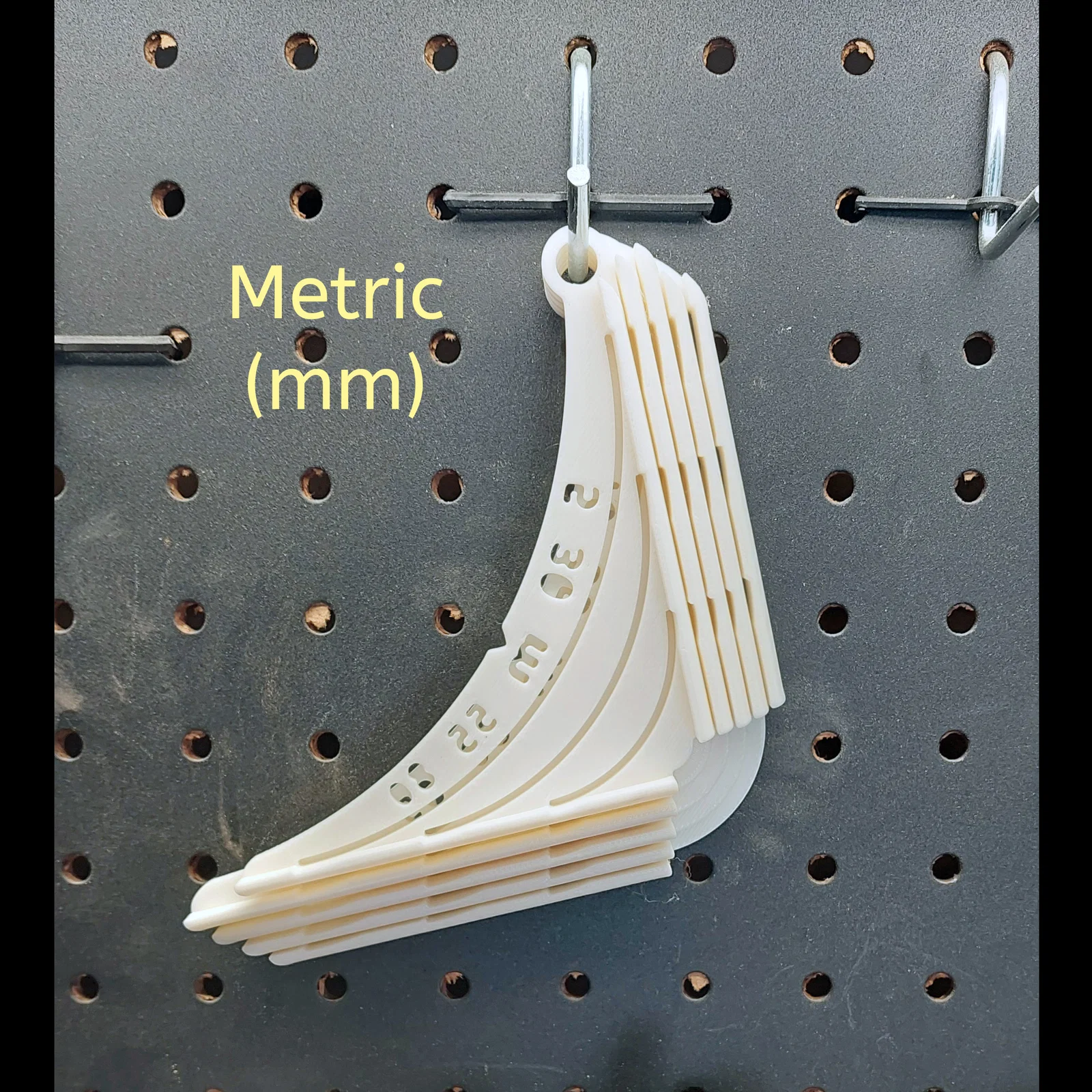

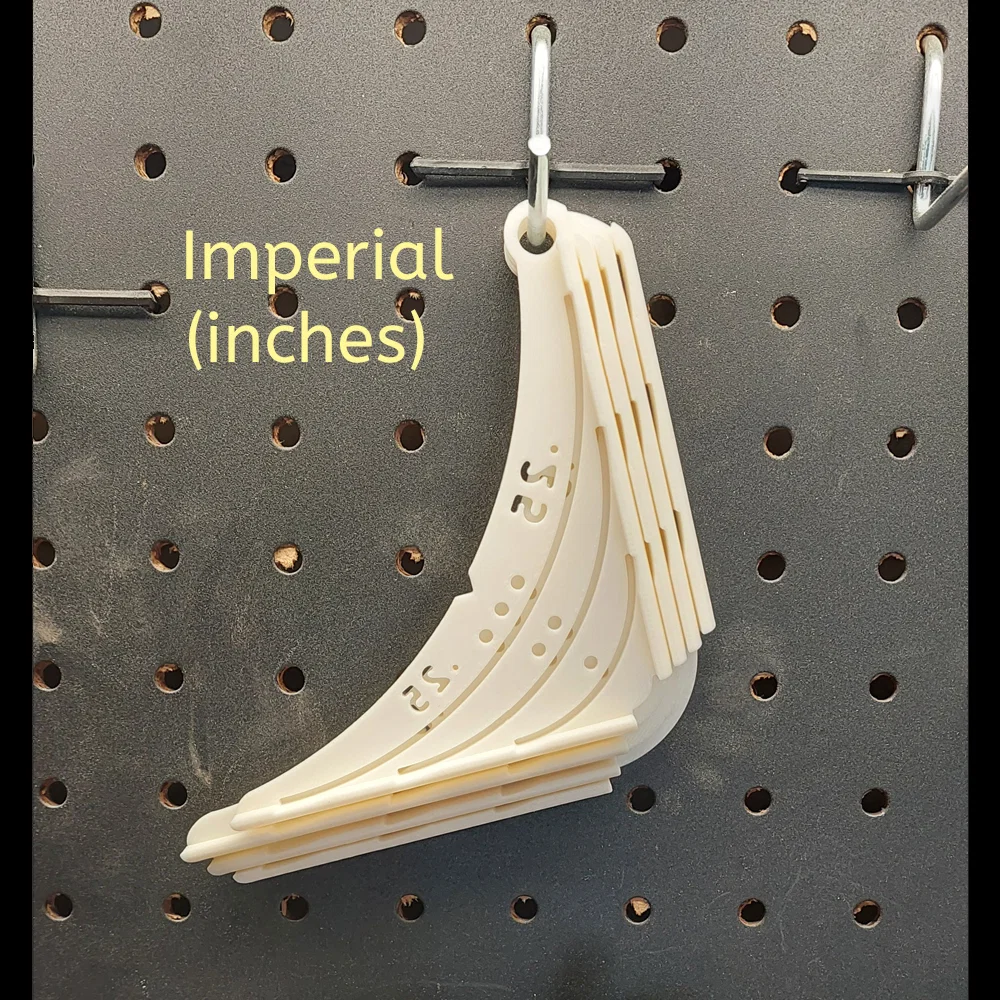

Template có lỗ treo để dùng với móc pegboard, đinh, v.v. Dễ sử dụng. Khi in, đặt mặt trước úp xuống (face down) và in ở độ phân giải mịn hơn (.12mm - .16mm) để chất lượng tốt hơn. In 2 lớp đầu ở tốc độ chậm để tăng độ chính xác. Không cần supports.

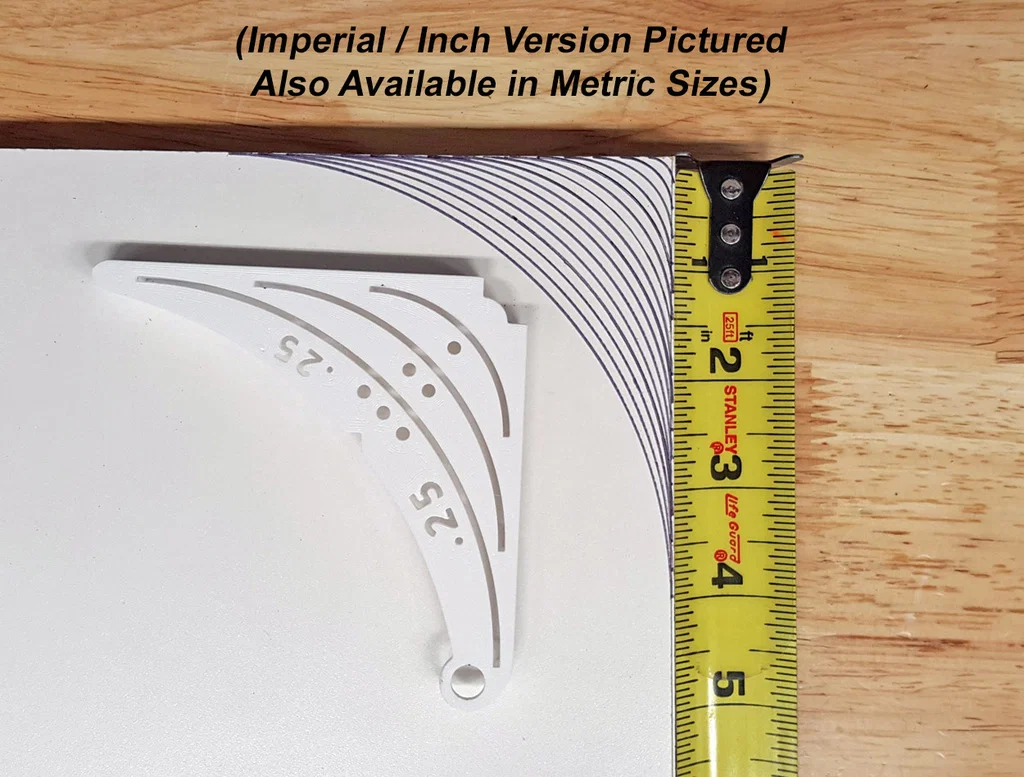

Khi dùng template, nhớ tì bút hoặc marker sát theo mép trong của các rãnh bo tròn.

LƯU Ý: Các stencil/template cho góc lõm (concave corner) cũng có tại:

Thiết kế này được lấy cảm hứng từ thiết kế của drphysics: https://www.thingiverse.com/thing:4752918 . Tuy nhiên, mình muốn làm các template có dải kích thước góc rộng hơn.
