Bộ tạo lò xo in 3D Parametric (File Fusion 360)

Đây là một file Fusion 360 dạng parametric cho phép bạn tạo ra nhiều kiểu lò xo (spring) có thể in 3D chỉ bằng cách chỉnh một bộ thông số.

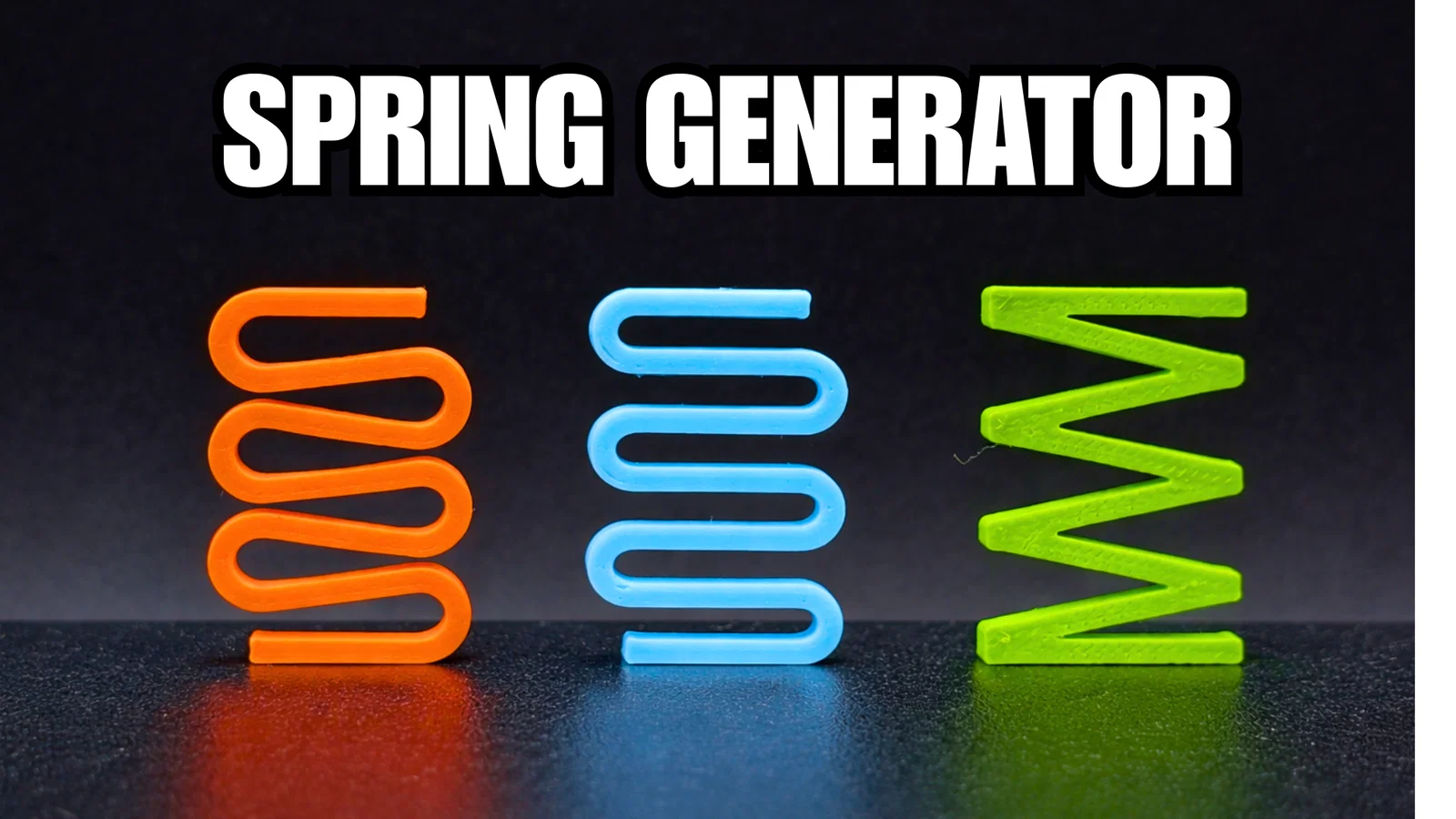

File gồm 3 thiết kế lò xo khác nhau:

• Lò xo màu xanh dương → Wave spring cổ điển (dáng bo tròn, độ bền tốt)

• Lò xo màu xanh lá → Lò xo zig-zag (hành trình lớn hơn nhưng dễ tập trung ứng suất)

• Lò xo màu cam → Wave spring điều chỉnh được (fully parametric, kiểm soát tổng thể tốt nhất)

---

⚙ CÁCH HOẠT ĐỘNG

Mở file trong Fusion 360 rồi vào:

👉 Modify → Change Parameters

Bạn sẽ thấy nhiều tham số để điều khiển lò xo:

• Length

• Width

• Height

• Section thickness

• Number of waves (lúc nào cũng phải là số chẵn)

• M3_recorrido → Travel (chỉ ảnh hưởng lò xo màu cam)

---

🎯 LƯU Ý QUAN TRỌNG

• File gốc là tiếng Tây Ban Nha, nhưng các tham số khá dễ hiểu và dễ chỉnh.

• Nếu lò xo màu cam không generate được, nghĩa là tổ hợp tham số đó không hợp lệ về mặt vật lý.

👉 Khi đó:

• Thử tăng travel

• Hoặc chỉnh travel cho khớp với giá trị travel của lò xo màu xanh dương

Cách này sẽ luôn tạo ra kết quả hợp lệ.

---

💡 VÌ SAO CÁI NÀY HỮU ÍCH

Không phải lò xo nào khi in 3D cũng cho hành vi giống nhau.

File này giúp bạn:

• Chỉnh đúng hành trình (travel) bạn cần

• Tránh làm lò xo bị quá tải ứng suất

• Thiết kế cơ cấu (mechanism) chắc hơn, đáng tin cậy hơn

• Prototype nhanh các chi tiết functional

---

🎥 GIẢI THÍCH ĐẦY ĐỦ (YOUTUBE)

Trong video này mình giải thích:

• Kiểu lò xo nào in 3D hoạt động tốt nhất

• Vì sao một số thiết kế bị fail

• Cách thiết kế lò xo cho đúng

👉

---

📩 GÓP Ý / CẢI TIẾN

Nếu bạn gặp lỗi hoặc có đề xuất, cứ liên hệ mình:

📧 [email protected]

Mình sẽ xem lại và cập nhật file nếu cần.
