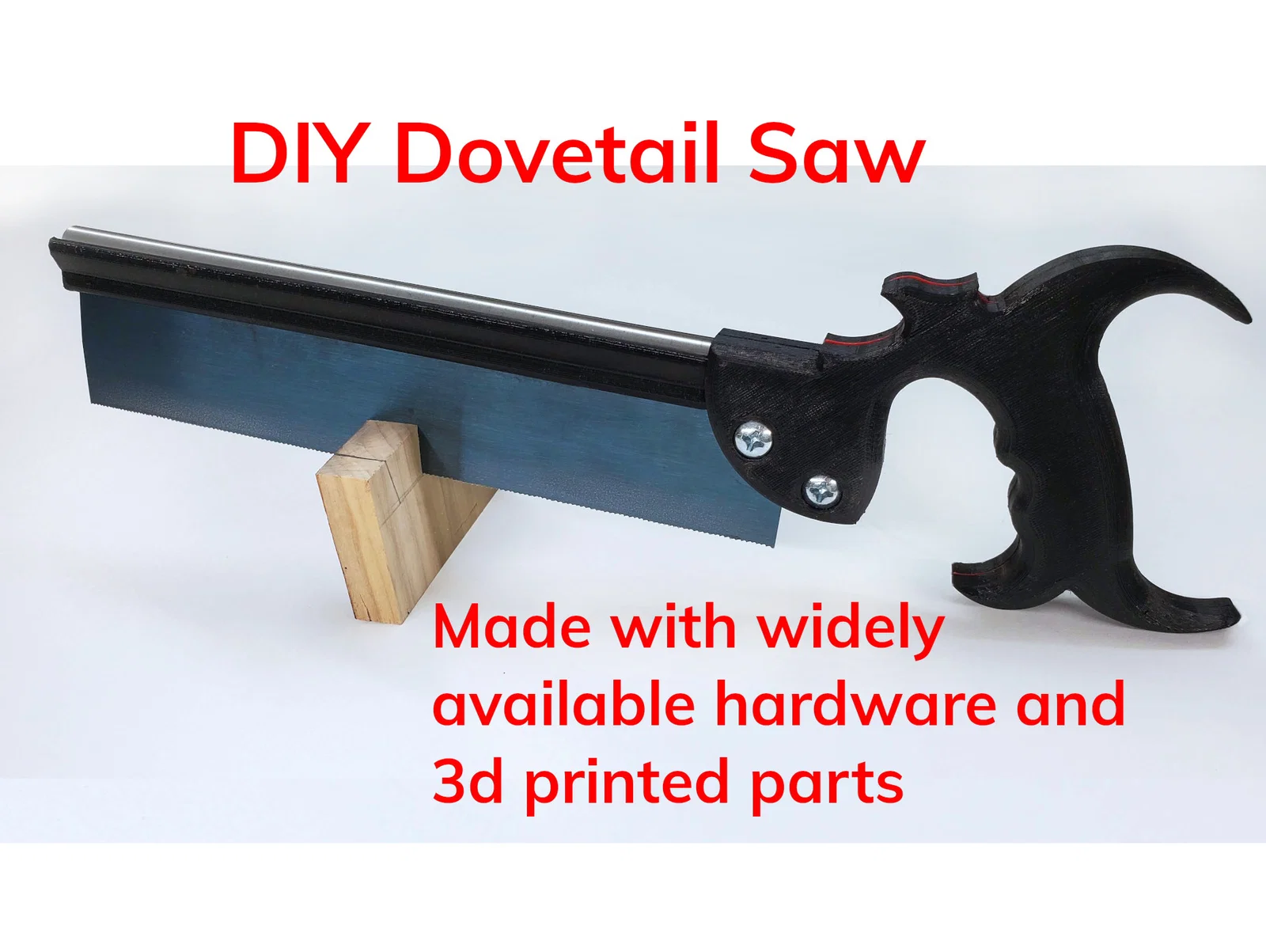

Cưa Dovetail (Dovetail Saw) DIY in 3D

Video demo ở đây:

Mẫu cưa dovetail này dùng một “spine” in 3D để kẹp lưỡi cưa (saw plate) và thêm một thanh thép (steel rod) để tăng độ cứng và trọng lượng, giúp cân bằng giống cưa backsaw truyền thống. Bản mình làm dùng thanh thép 1/2" có thể mua ở hầu hết cửa hàng dụng cụ. Ngoài ra có một thiết kế hệ mét để dùng vừa thanh 12mm.

Lưỡi cưa được cắt từ một con dao trét bột (drywall taping knife). Nếu làm theo cách này, nhớ chọn loại làm từ thép tôi xanh (blue tempered steel), không phải loại stainless. Đây là cái mình dùng: https://www.homedepot.ca/product/marshalltown-10-inch-taping-knife-molded-handle/1000152346

Tay cầm làm từ 3 phần. Có 2 phiên bản: một bản thiết kế để dán keo ghép lại, và một bản có lỗ bắt vít để ráp bằng vít M3 hoặc #4-40 (vít sẽ tự taro vào nửa tay cầm còn lại). Mình dùng vít dài 1/2", nói chung dài 12–16mm đều ổn (1/2"–5/8"). Một miếng spacer ở giữa dày 0.5mm (~.020") giúp chừa khe hở cho lưỡi cưa.

Những con vít lớn để siết kẹp spine và lưỡi cưa ở bản của mình là 1/4"-20, nhưng mình cũng có kèm một phiên bản tay cầm với hốc lục giác (hex cutouts) vừa cho bulông M6.

Có sẵn các lỗ để canh chốt định vị (locating dowels); phần này là tùy chọn nhưng sẽ tăng độ chắc, kể cả với phiên bản ráp bằng vít.

Bình thường mình thiết kế để tránh support, nhưng với mẫu này thì khó tránh hoàn toàn. Mình gợi ý in sao cho mặt trong của mỗi nửa tay cầm úp xuống build plate, và bật supports chỉ cho phần ổ cắm (socket) nơi spine cắm vào. Mình in bằng PETG nên vệ sinh cái socket đó hơi mất công, nhưng cũng chỉ vài phút là làm sạch xong.
