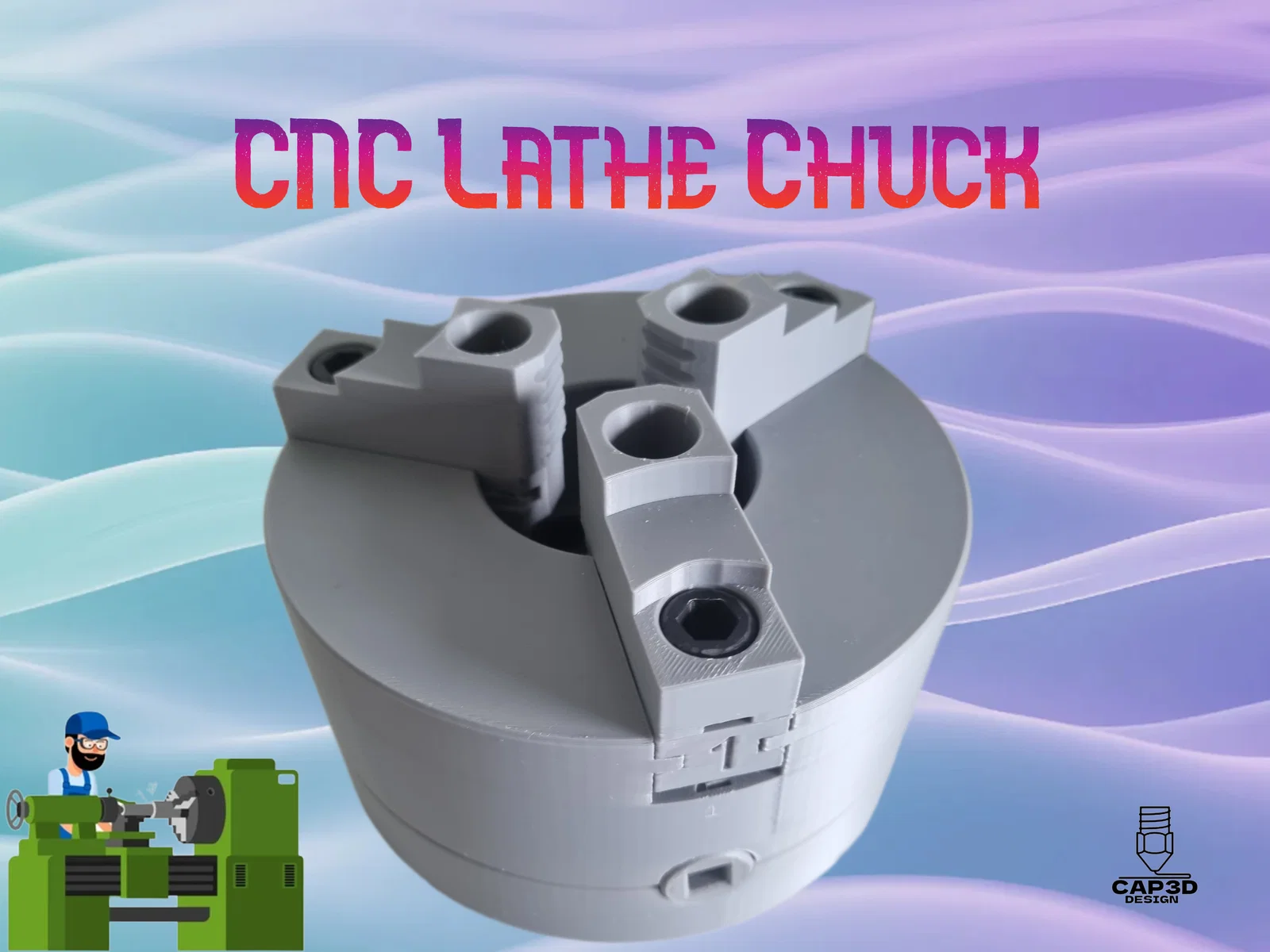

CNC Lathe Chuck tự canh tâm (3D Printable)

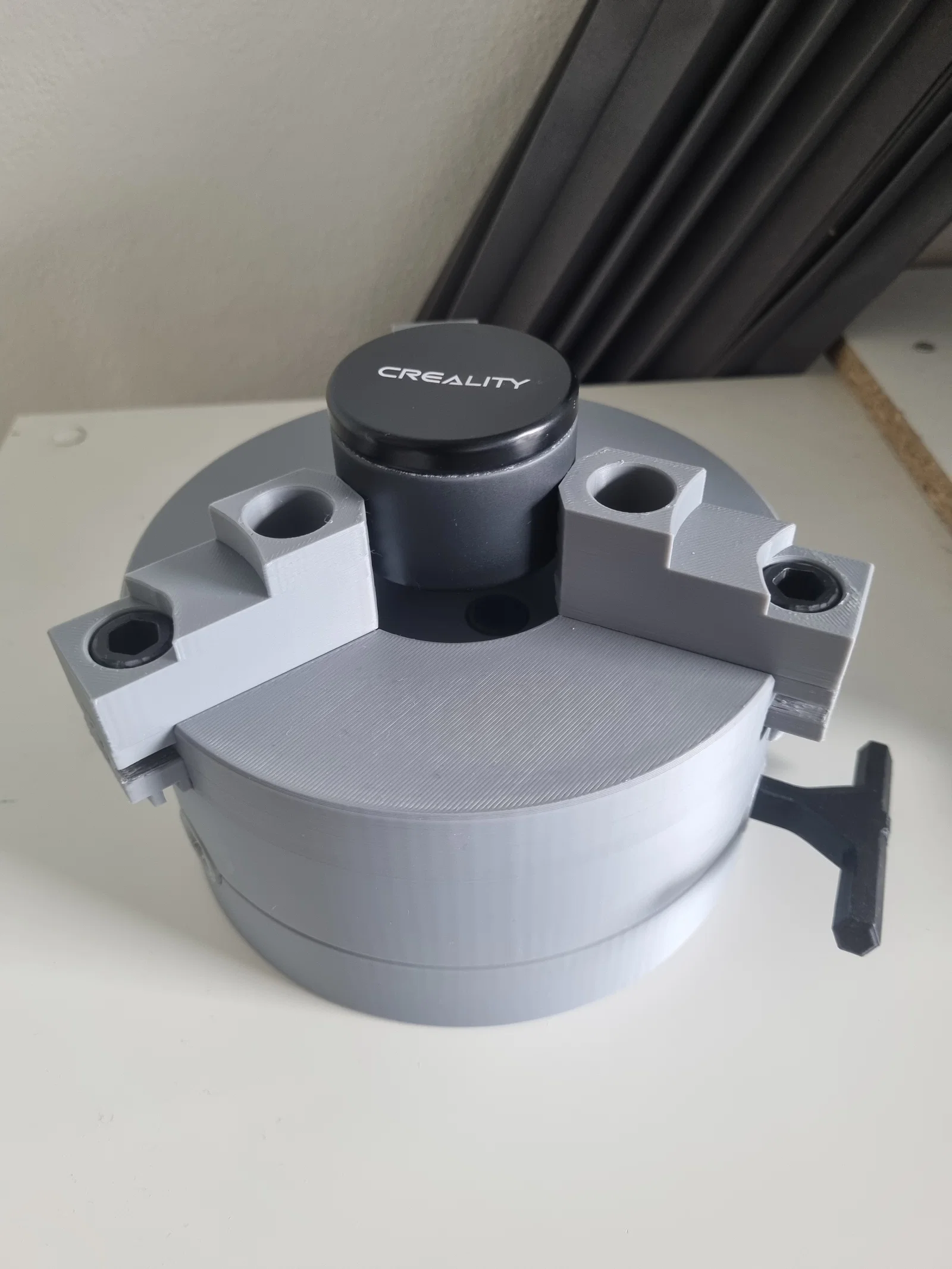

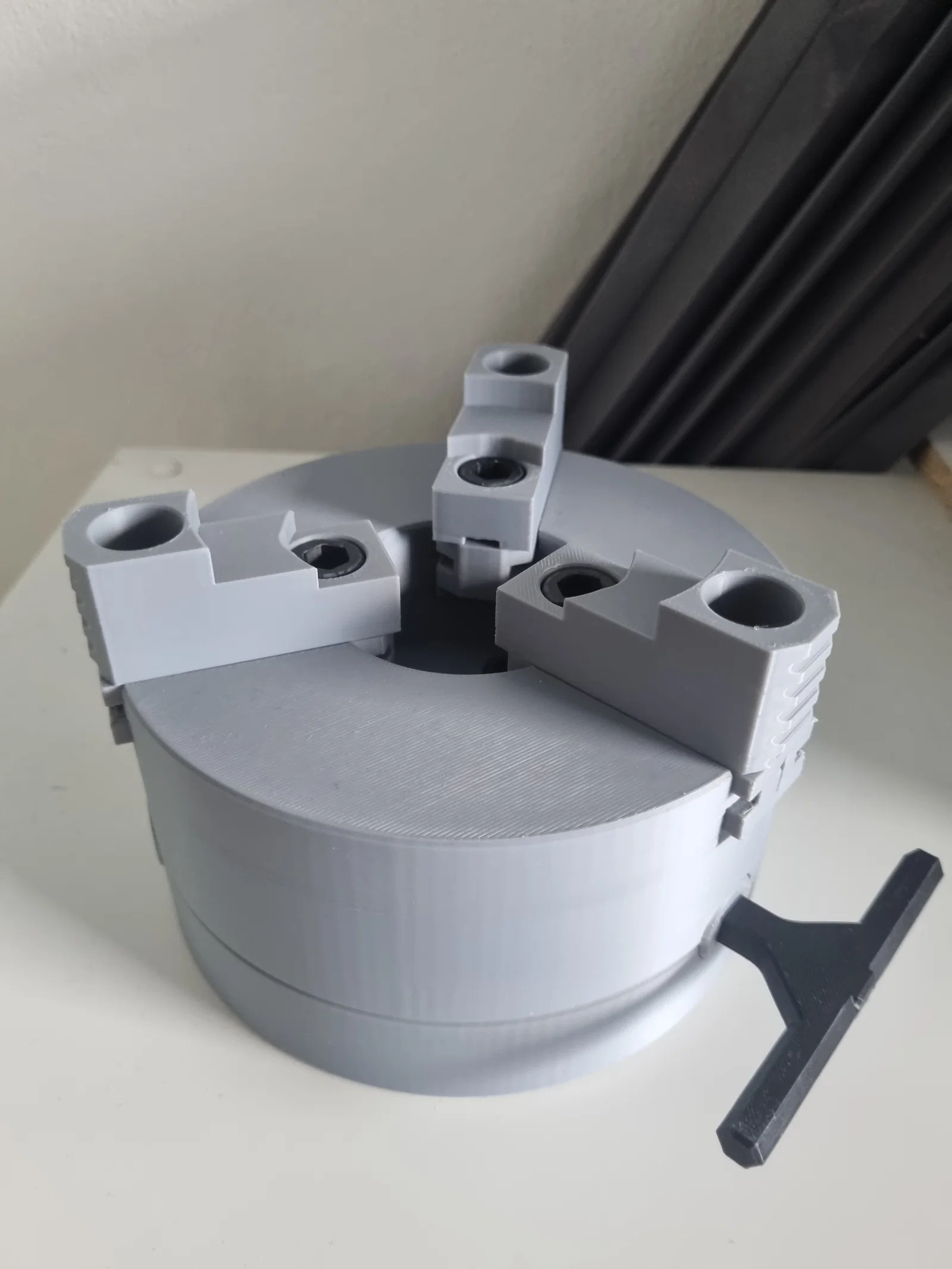

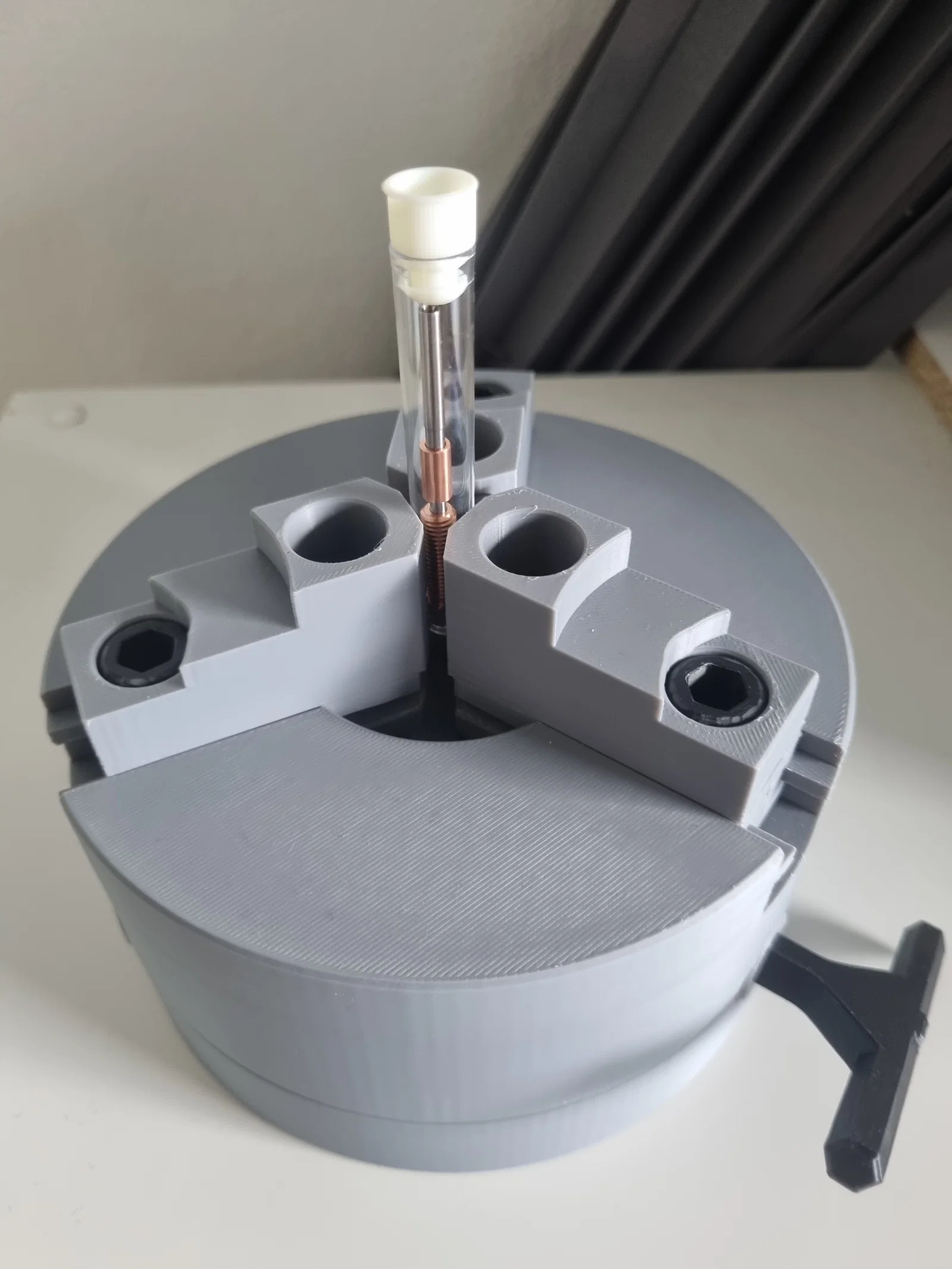

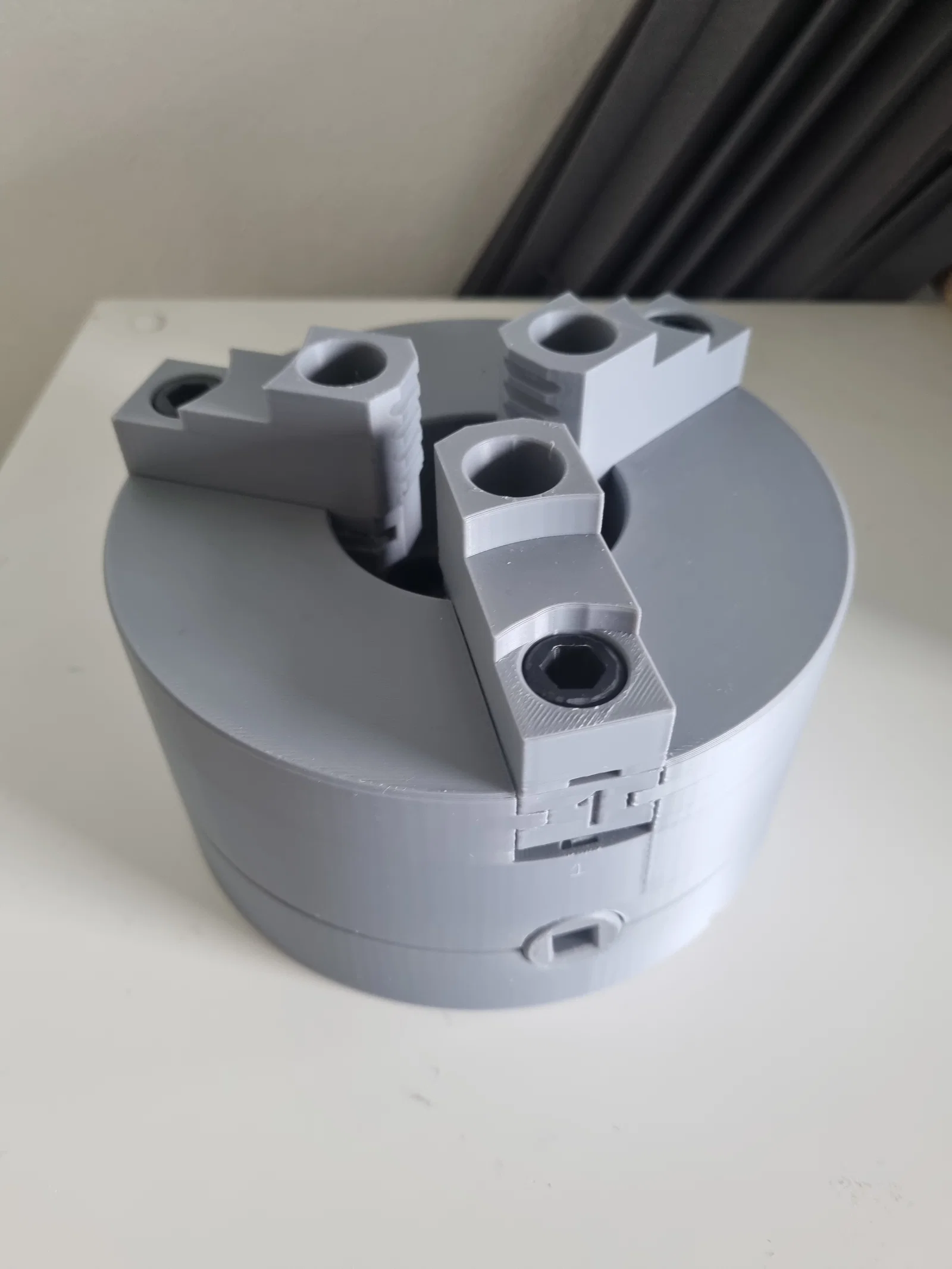

Đây là một mẫu lathe chuck tự canh tâm (self centering) có thể in 3D. Nó là một món “đồ nghề” hay ho cho anh em làm cơ khí hằng ngày, hoặc đơn giản là đồ trang trí cho những ai mê máy tiện và cách nó hoạt động.

Mẫu này rất phù hợp để giúp bạn hiểu cơ chế hoạt động của self centering lathe chuck. Bạn cũng có thể dùng cho mục đích giáo dục, giúp người khác nắm rõ hơn khái niệm về các cụm cơ khí (mechanical assemblies) được in 3D.

Mẫu này gần như chắc chắn cần support, và một số chi tiết cần infill cao cùng số lượng walls nhiều. Đặc biệt là các bolts và cái key.

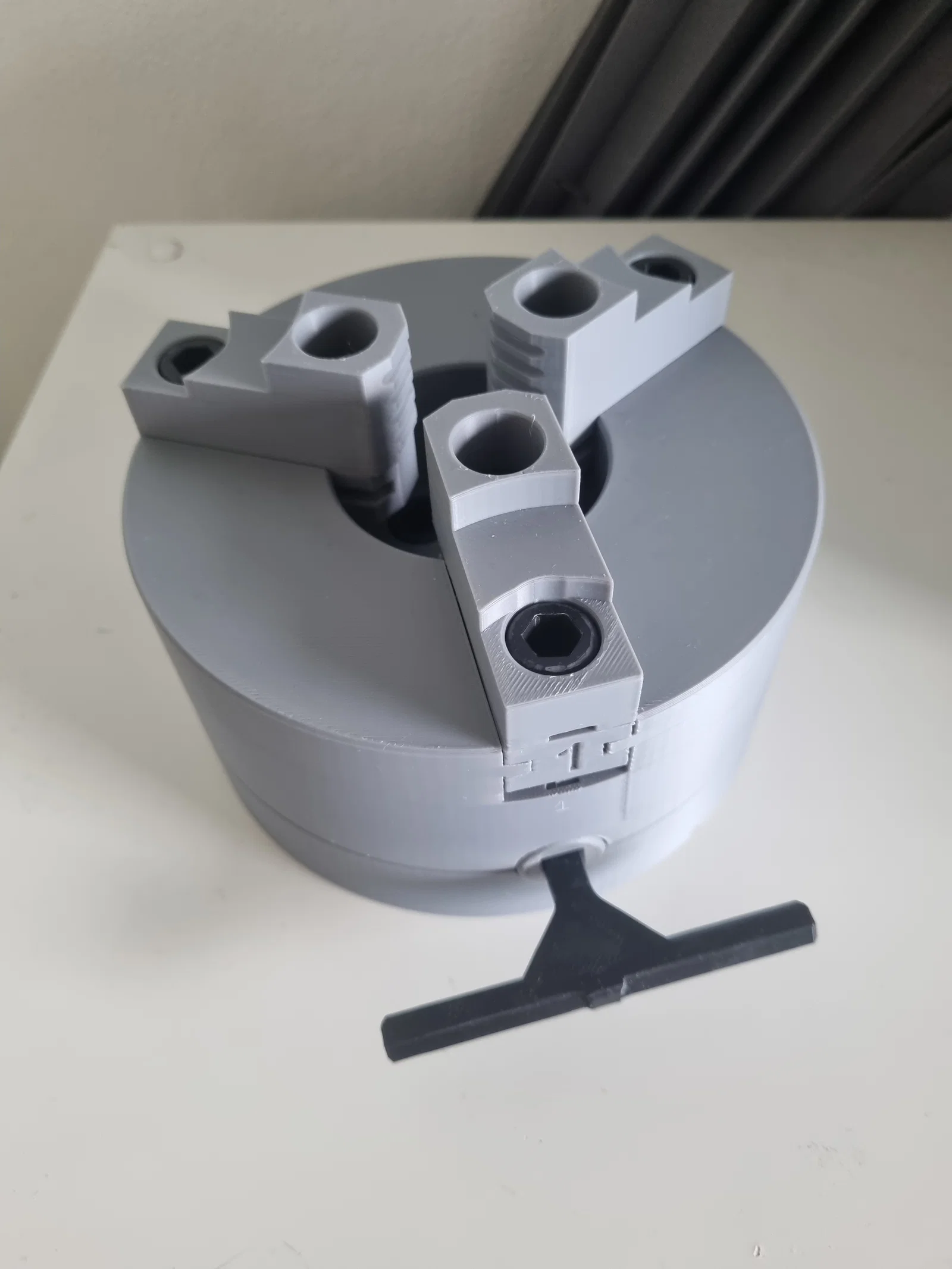

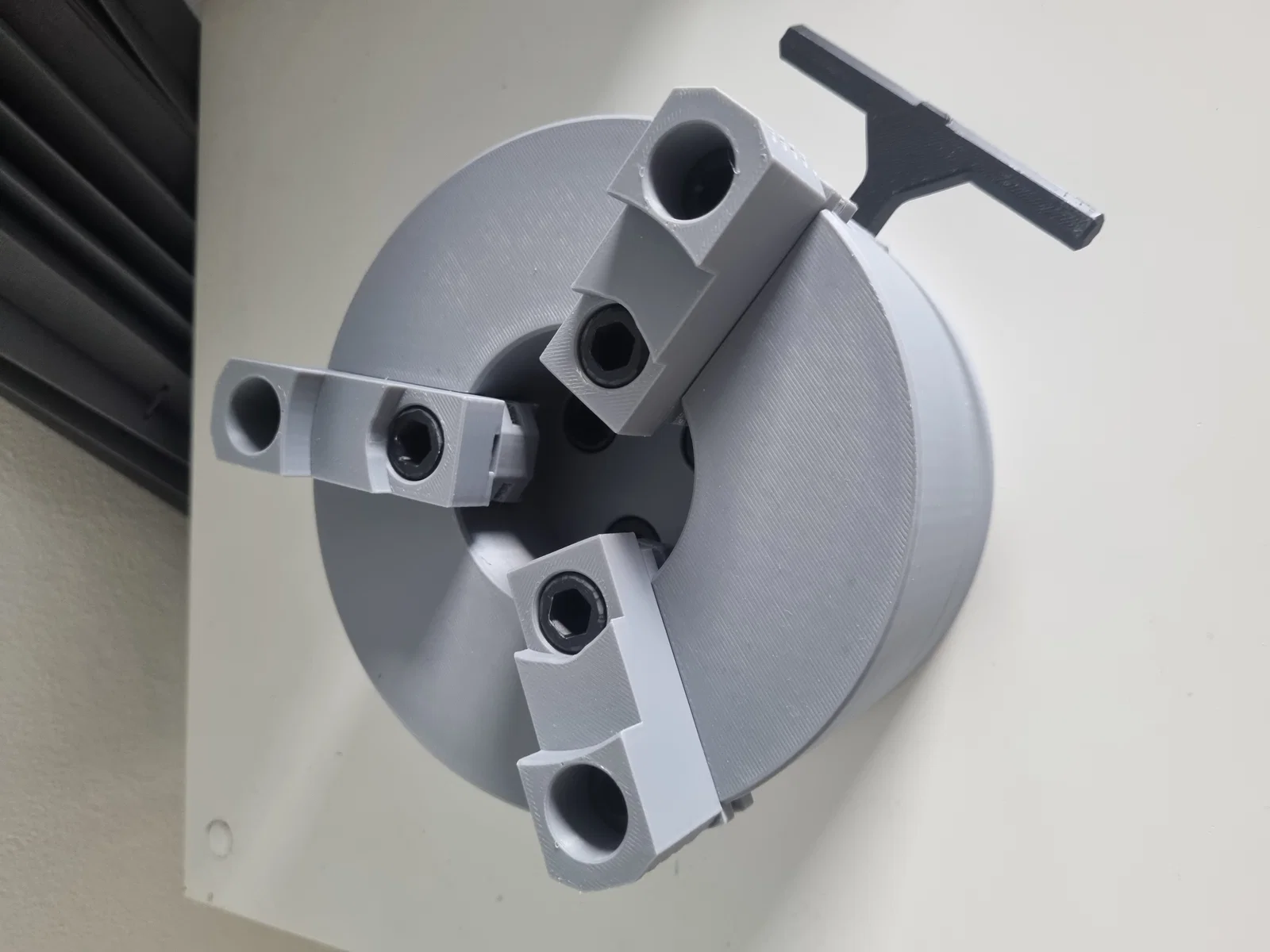

Bản thân cái key vừa có nhiệm vụ làm cho chuck hoạt động (là lực dẫn động cho toàn bộ cơ cấu), đồng thời nó cũng là một hex key để siết bolts. Tuy nhiên đừng siết quá mạnh vì chúng là đồ in, không chịu được áp lực lớn và có thể bị gãy.

RẤT QUAN TRỌNG !!!

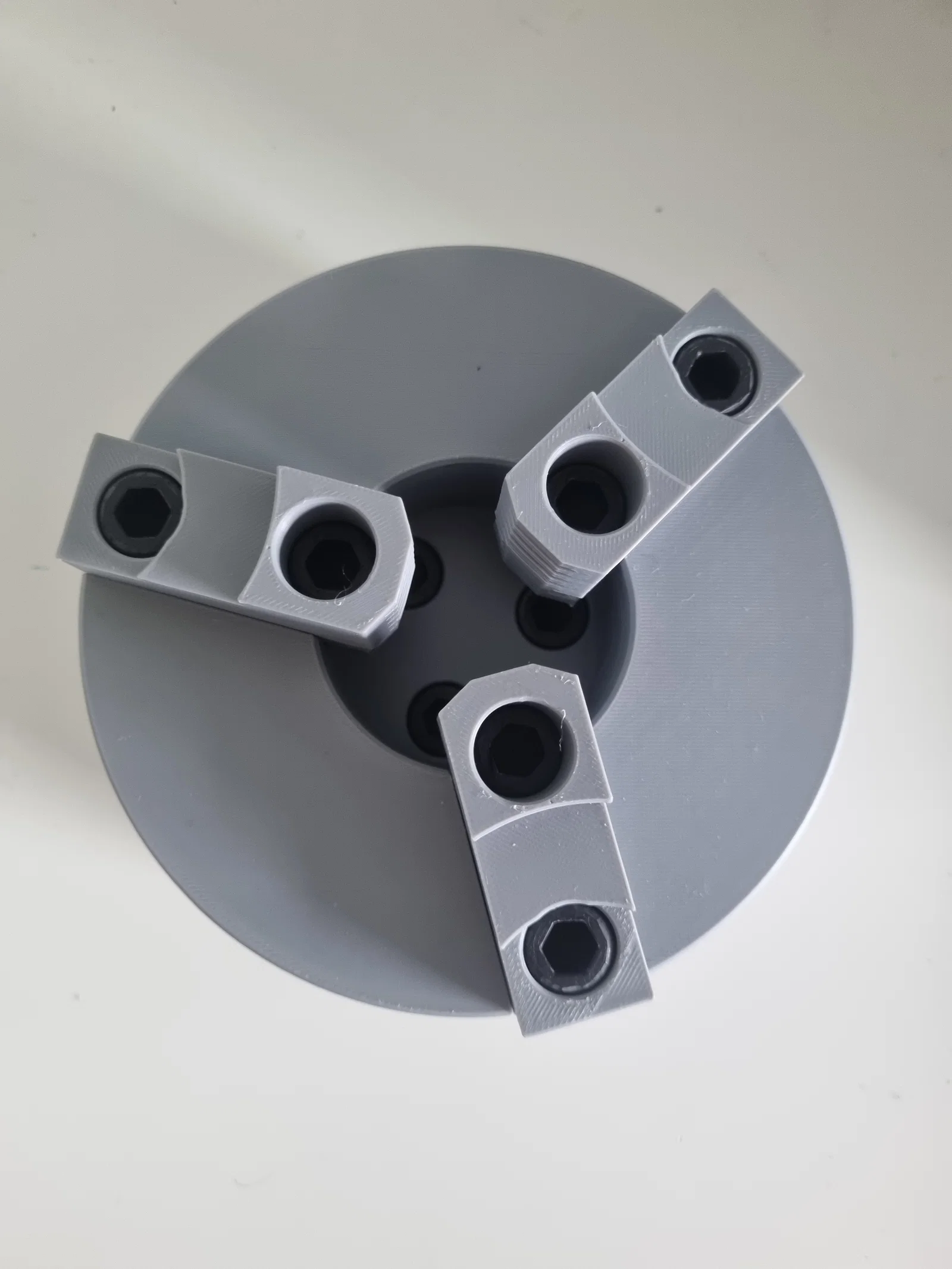

Khi lắp lathe chuck, bạn phải đảm bảo làm đúng thứ tự, nếu không chuck sẽ không kẹp đúng ở tâm. Bạn phải đặt claw 1 vào slot 1, và tương tự như vậy.

Khi các claws đã nằm đúng trong các slots tương ứng, bạn cần xoay key cho đến khi tất cả được spiral “ăn” vào. Bạn BẮT BUỘC phải đảm bảo claw 1 ăn trước, rồi đến claw 2, và cuối cùng là claw 3.

Làm vậy mới đảm bảo cơ chế tự canh tâm hoạt động.

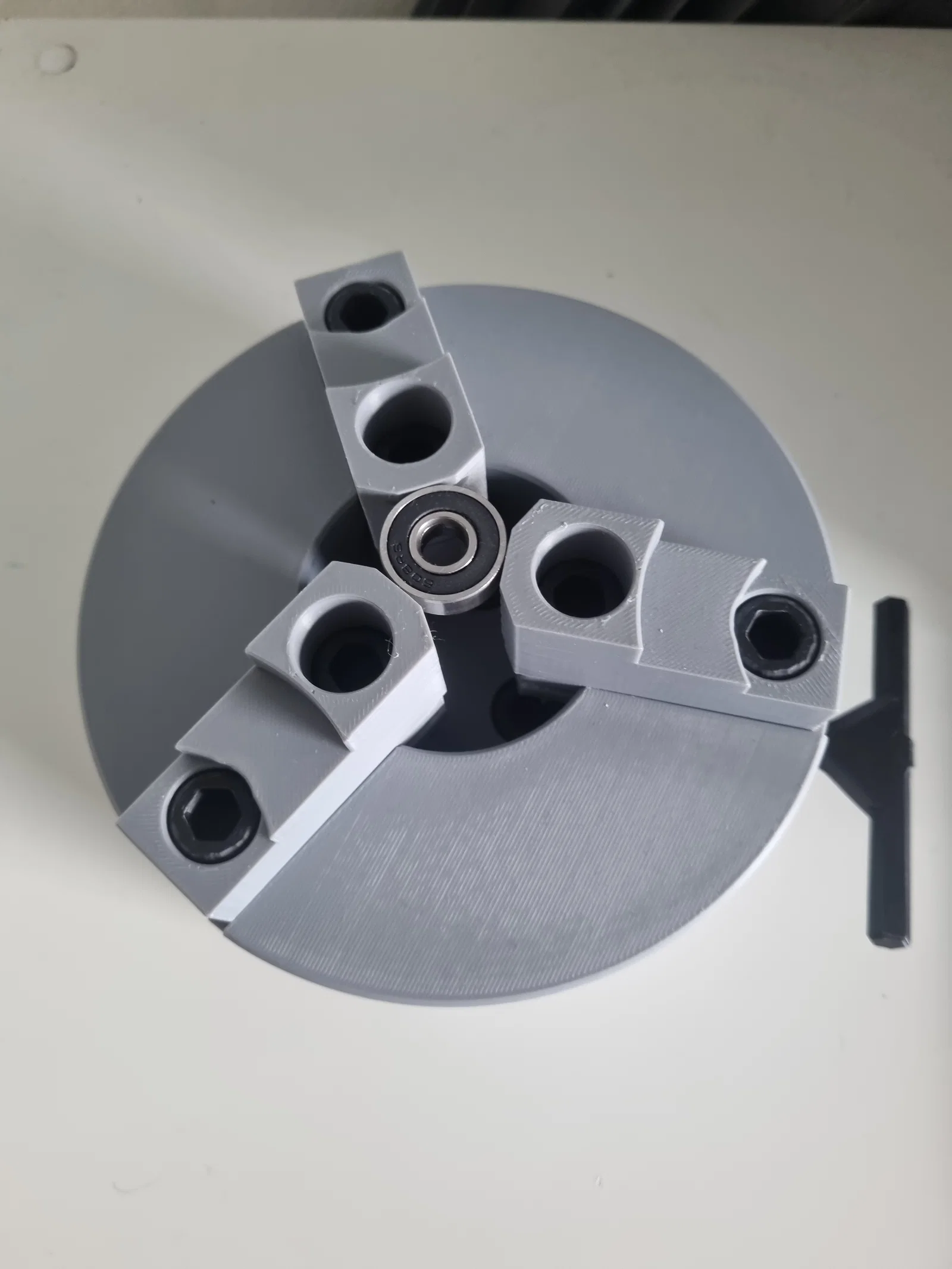

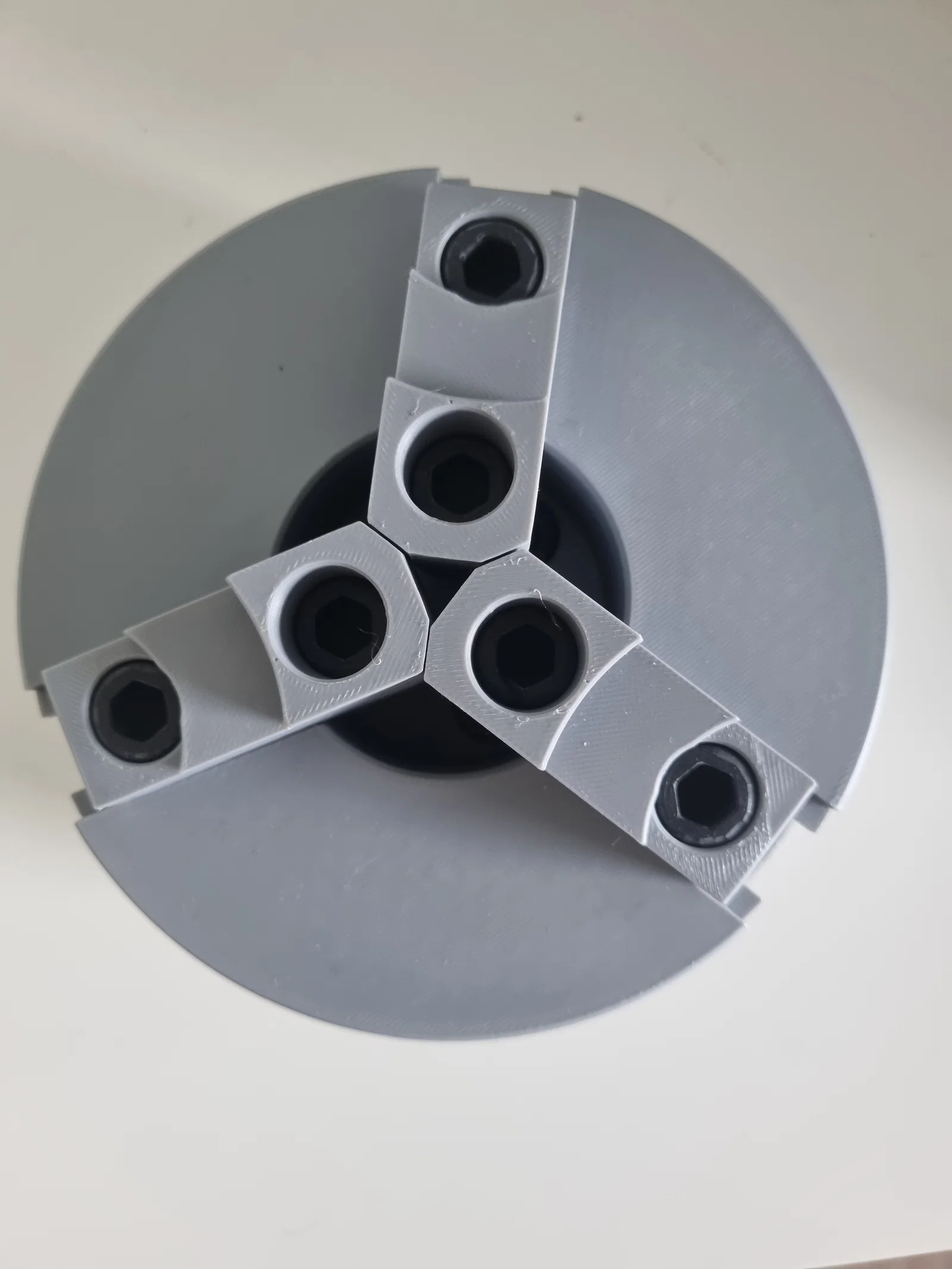

Khi các claws đã ăn khớp, bạn chỉ cần tiếp tục xoay để chúng từ từ di chuyển vào trong.

Bạn rất có thể sẽ cần dùng một chút lực để làm các claws bắt đầu chạy vào trong.

Mình khuyên bạn nên trượt các claws qua lại trong đúng slots của chúng khi chưa lắp spiral. Việc này giúp “rã” bớt khe (break-in), để chúng trượt mượt hơn.

Video lắp ráp sẽ sớm được đăng; nếu bạn thấy tự lắp hơi khó.

Hy vọng bạn thích mẫu này, và chúc bạn in cũng như sử dụng vui vẻ.

-Trân trọng, Capspam3D.
