Mini Resin Bed Anycubic Photon X 6K (Bộ resin bed mini 40x40mm)

Mini Resin Bed Anycubic Photon X 6K. Các file đã upload phù hợp với các thông số sau:

• Bed Height / Width: 40mm x 40mm

• Bed Height (từ đáy build plate đến mặt dưới của bed lớn): 55 mm

• BedThickness: 10 mm

• Vat Height / Width: 50mm x 50 mm

• Vat Height: 25 mm

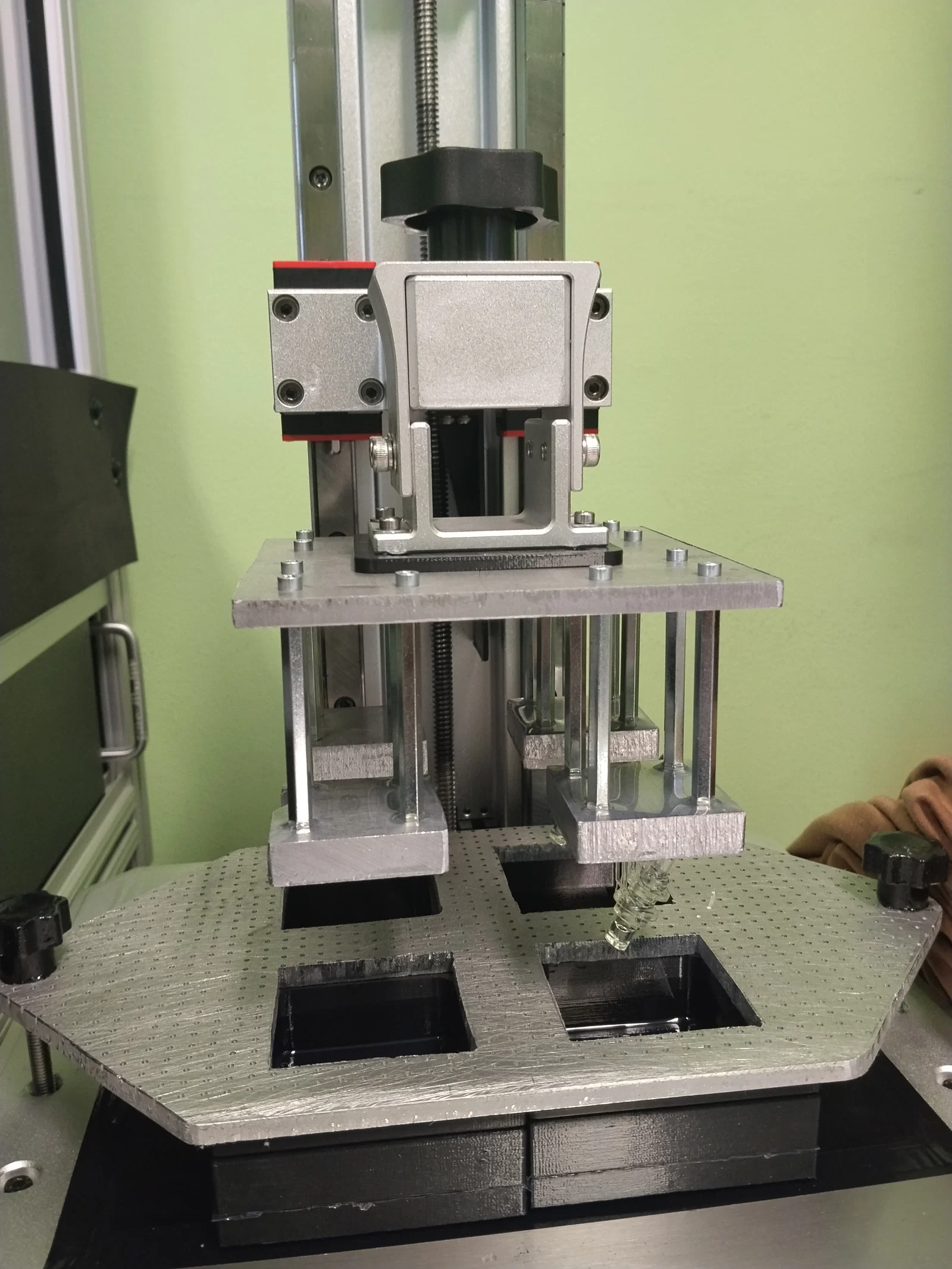

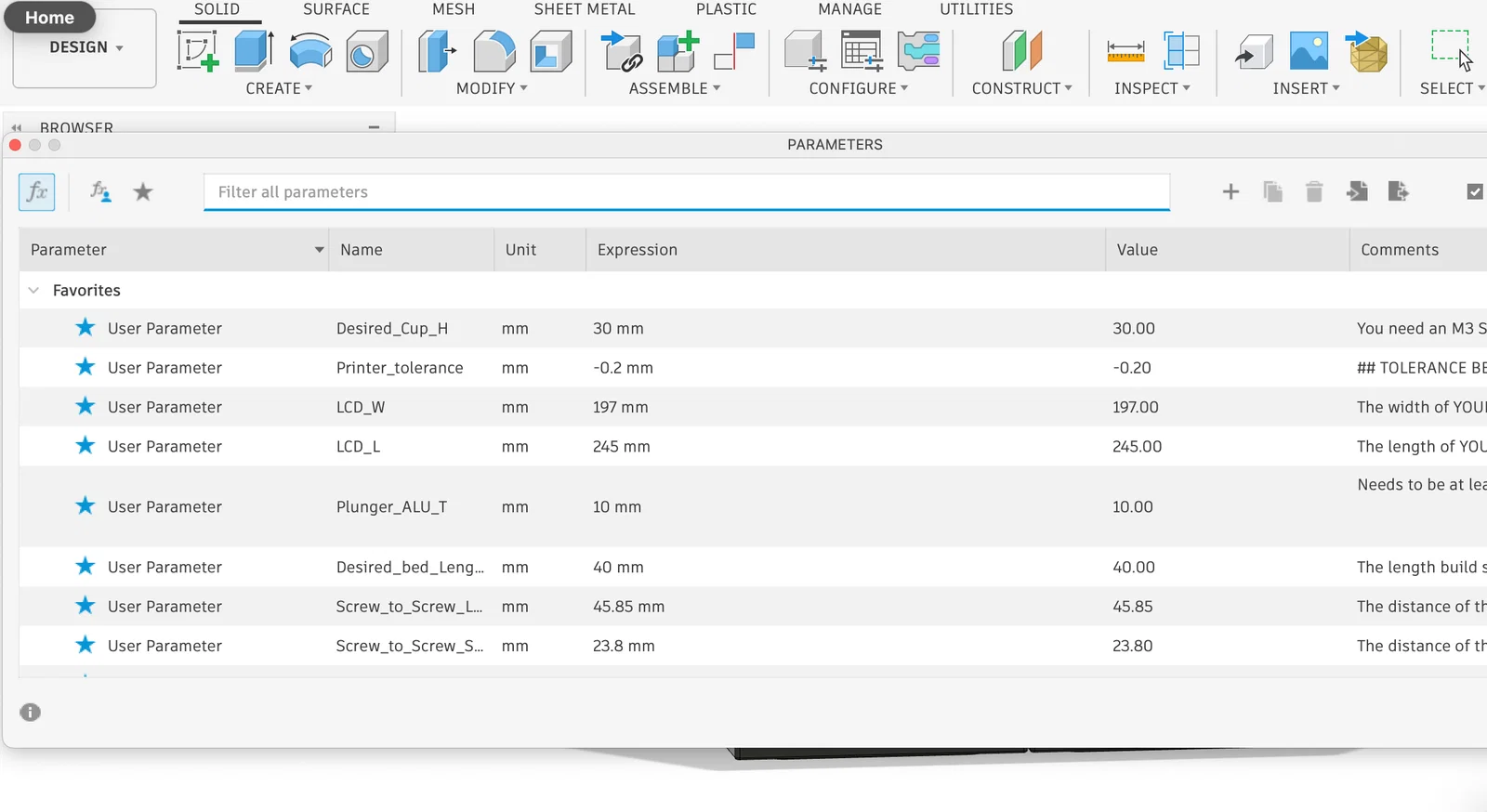

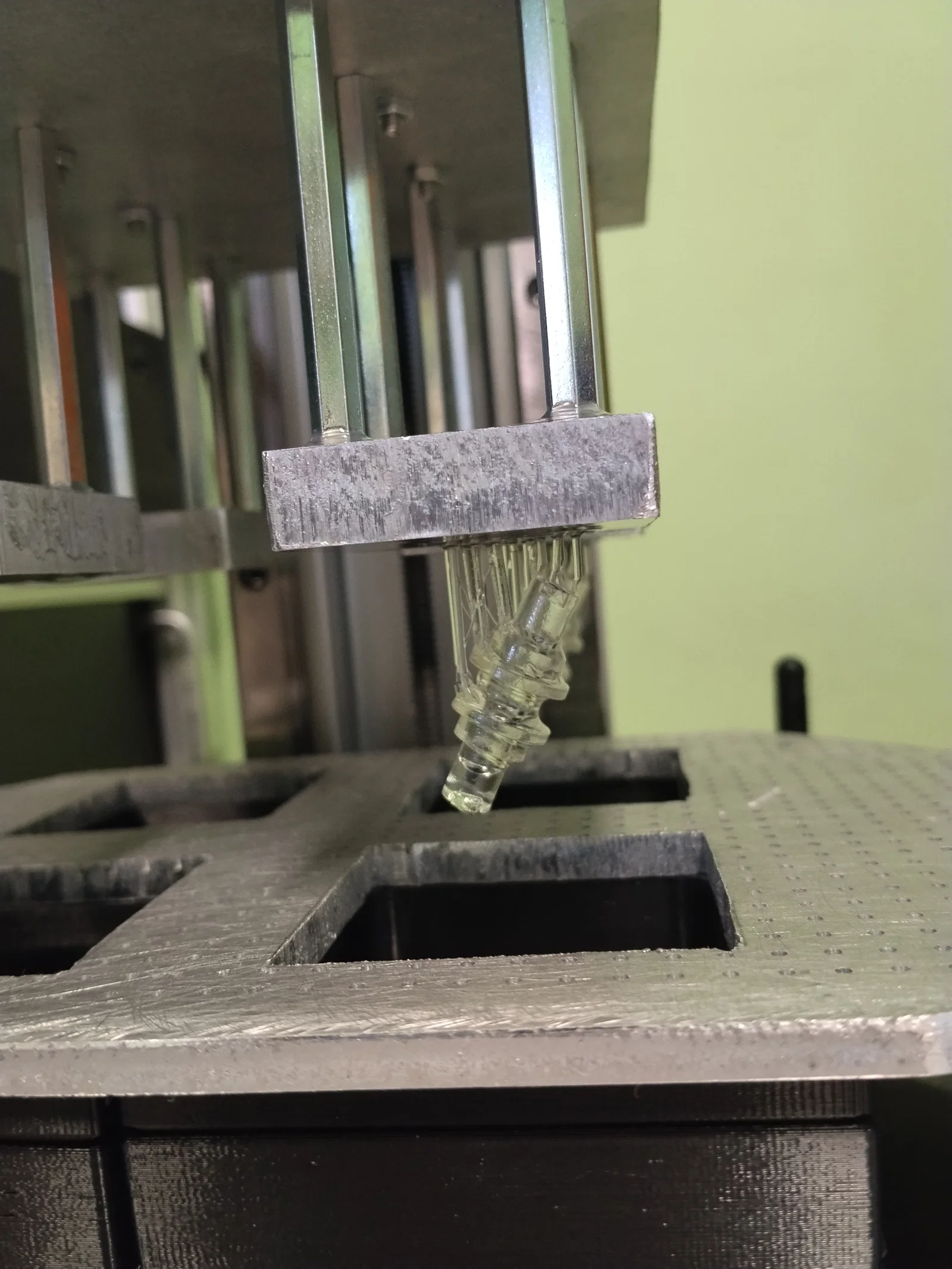

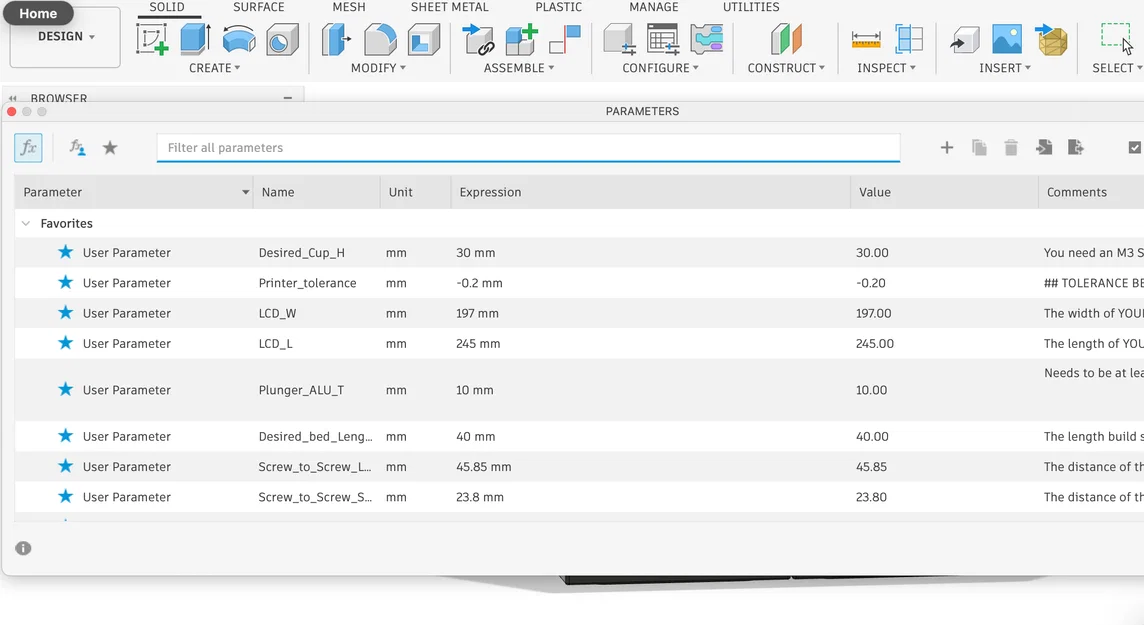

Mình cũng đã upload luôn file Fusion 360 GỐC. File được thiết kế bằng user parameters (xem hình minh hoạ) và có chú thích rất kỹ, giúp bạn chỉnh ra kích thước bed mong muốn cho Anycubic Photon X 6K hoặc bất kỳ máy nào có setup tương tự. Nếu có parameter nào bạn thấy chưa rõ thì cứ comment ở đây, mình sẽ giải thích. Hy vọng là khá dễ cho ai đã biết Fusion, và thậm chí người chưa có kinh nghiệm cũng có thể làm được.

VUI LÒNG ĐỌC HẾT TẤT CẢ CÁC GHI CHÚ HỖ TRỢ

NOTE 1: Miếng màu đen nhỏ bạn thấy nằm trên main plate KHÔNG được bao gồm. Lý do là lúc đầu mình đo thiếu một kích thước nên phải làm miếng này như kiểu “băng tạm” (bandaid) — nhưng mình đã sửa đúng trong các file đã upload, nên không cần miếng đó nữa. (Tuy vậy nó vẫn còn trong file Fusion360 phòng trường hợp ai đó gặp lại lỗi tương tự.)

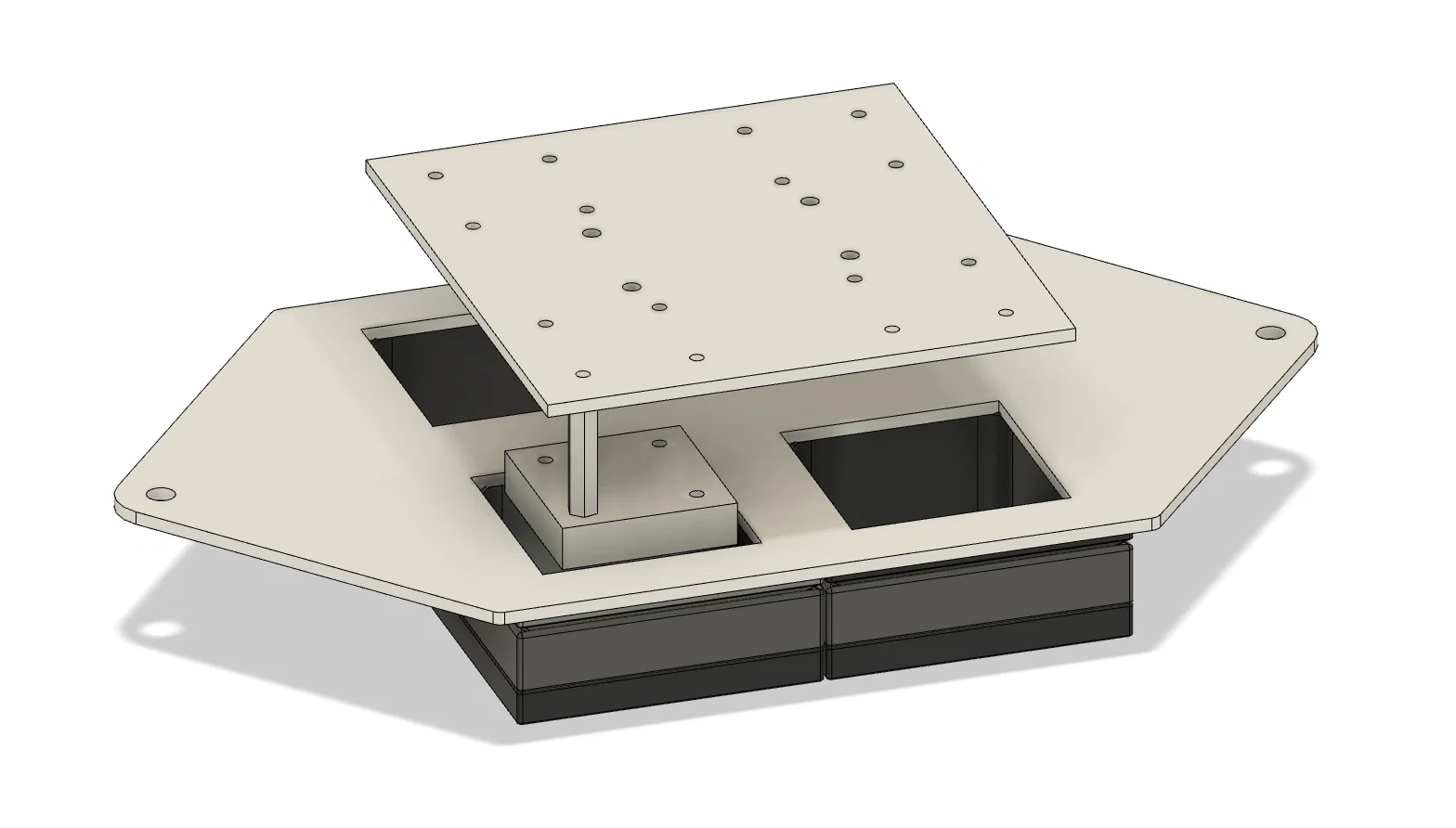

NOTE 2: Mình đã dùng thành công ClampingPlate in 3D thay cho tấm thép như trong hình. Nếu bạn muốn làm vậy thì chỉ cần kéo dài theo trục Z trong slicer (hoặc chỉnh trong Fusion360) để nó “dày cơm” hơn một chút, và nhớ tính toán lại tương ứng cho Hex Pillars và End Stop Extension.

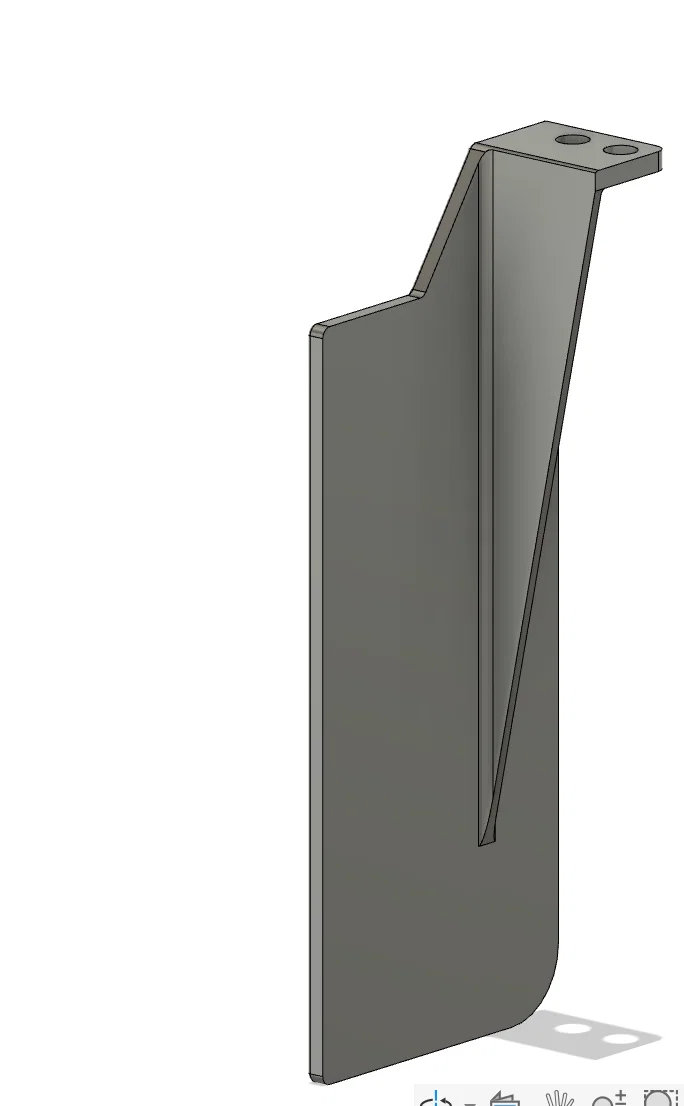

NOTE 3: EndStop extension được làm RIÊNG cho đúng bộ file mình upload. Nếu bạn thay đổi Hex Pillars / Bed Thickness thì bạn sẽ phải chỉnh lại chiều dài EndStop extension theo. Việc này làm trong Fusion360 được, hoặc mình có đưa kèm vài phiên bản EndStop với chiều dài khác nhau, hy vọng đủ cho nhu cầu của bạn. Mình cũng không chắc các máy Anycubic khác có dùng đúng thiết kế EndStop giống vậy không.

NOTE 4: Lúc đầu mình hơi lăn tăn chọn vật liệu làm Build Plate — mình nghĩ plate của mình là dạng nhôm. Nhưng sau khi test vài vật liệu “vớ đại” trong xưởng thì thấy không ảnh hưởng nhiều. Ngoài ra, bed thickness cần đủ dày để Hex pillars bắt ren vào mà không lòi ra mặt bên kia (> 5mm).

NOTE 5: Thiết kế tới giờ chạy rất ổn, nhưng vẫn đang trong quá trình phát triển. Bạn có góp ý gì thì để lại bên dưới nha.

NOTE 6: Các chi tiết sau vốn làm bằng Steel / Aluminium, nhưng mình vẫn đưa vào file để bạn dùng làm mẫu/guide khi gia công trong xưởng:

• NewBed

• TopPlate

• ClampingPlate — có thể làm bằng nhựa, xem Note 2

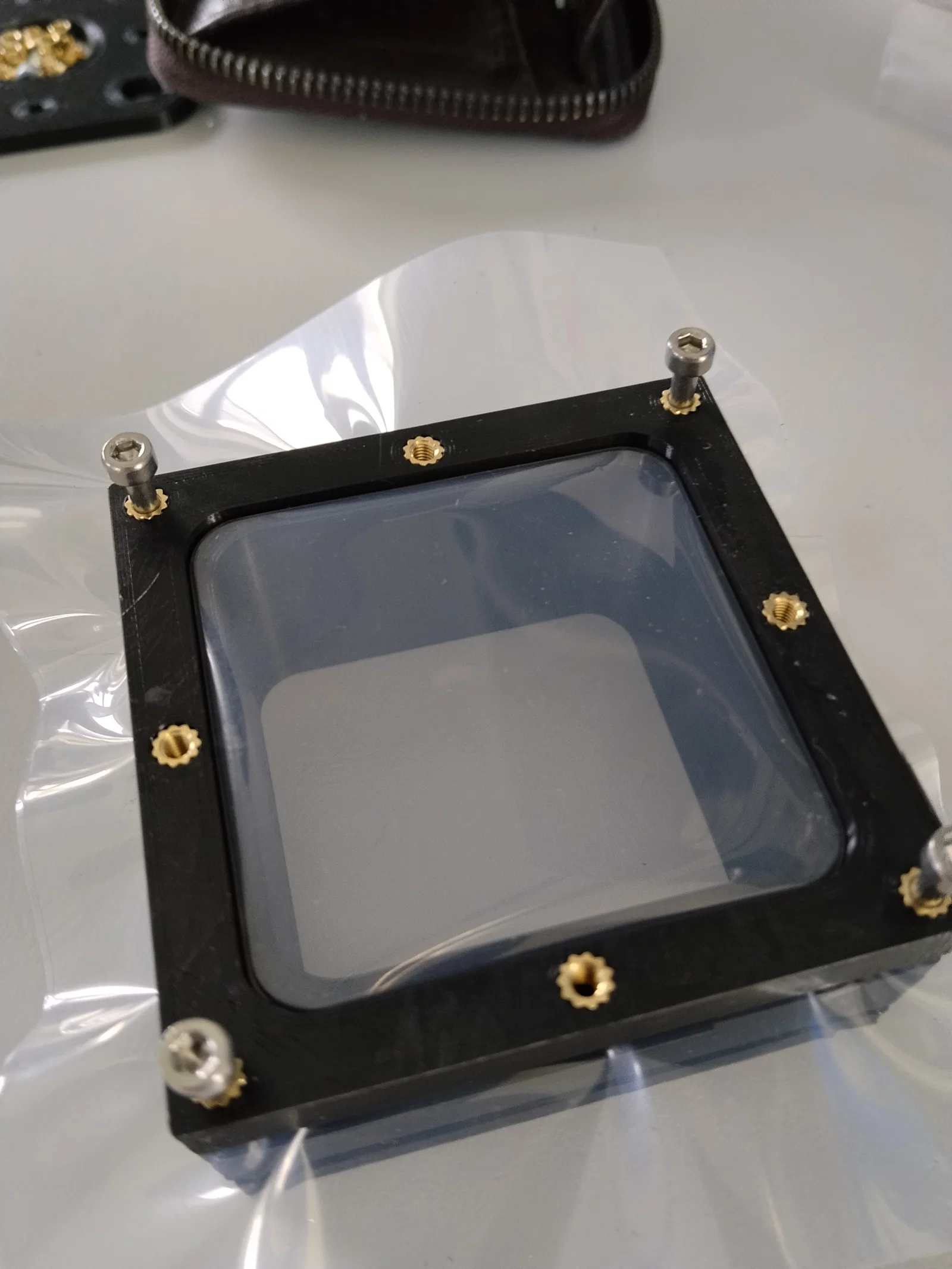

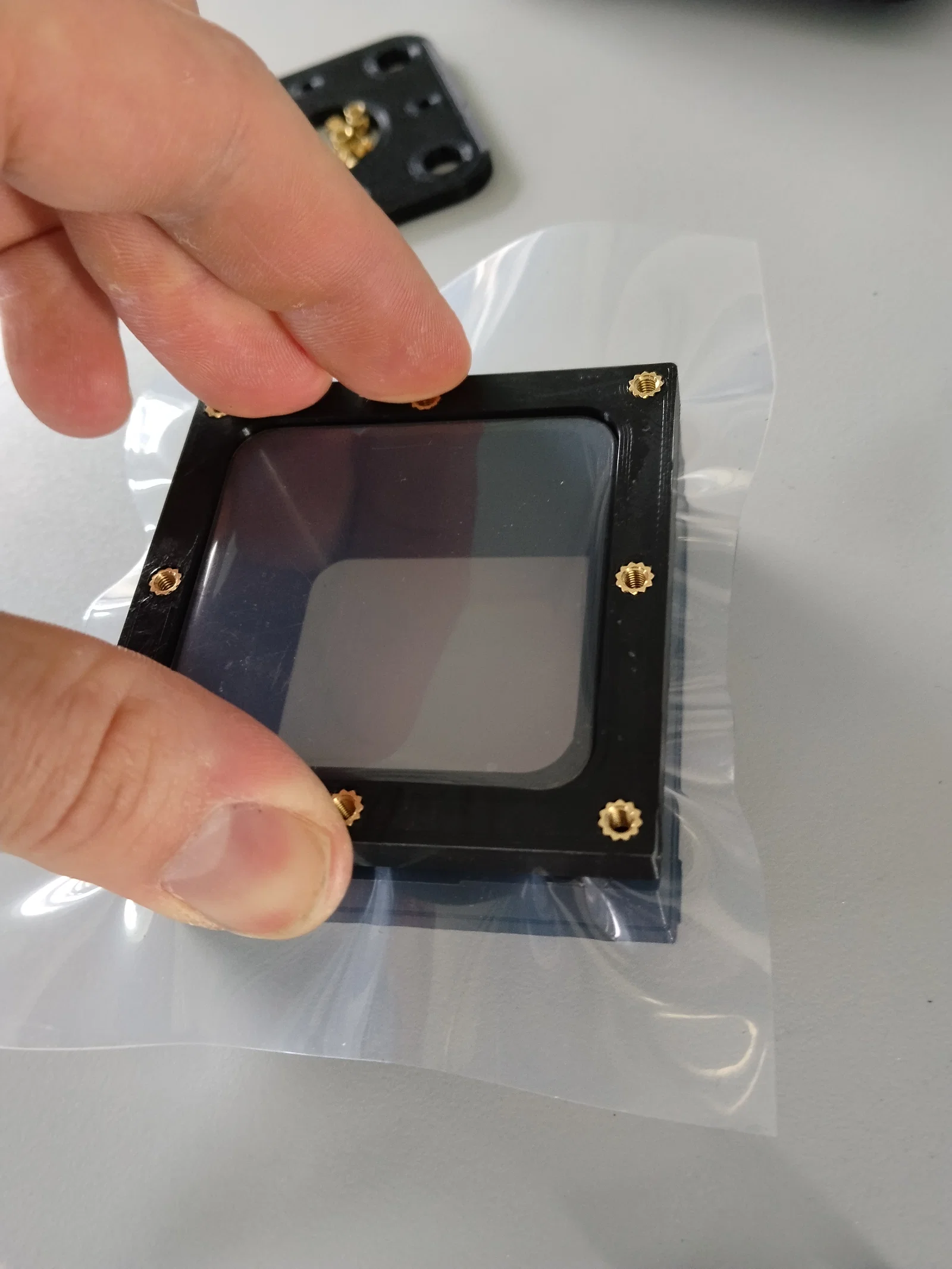

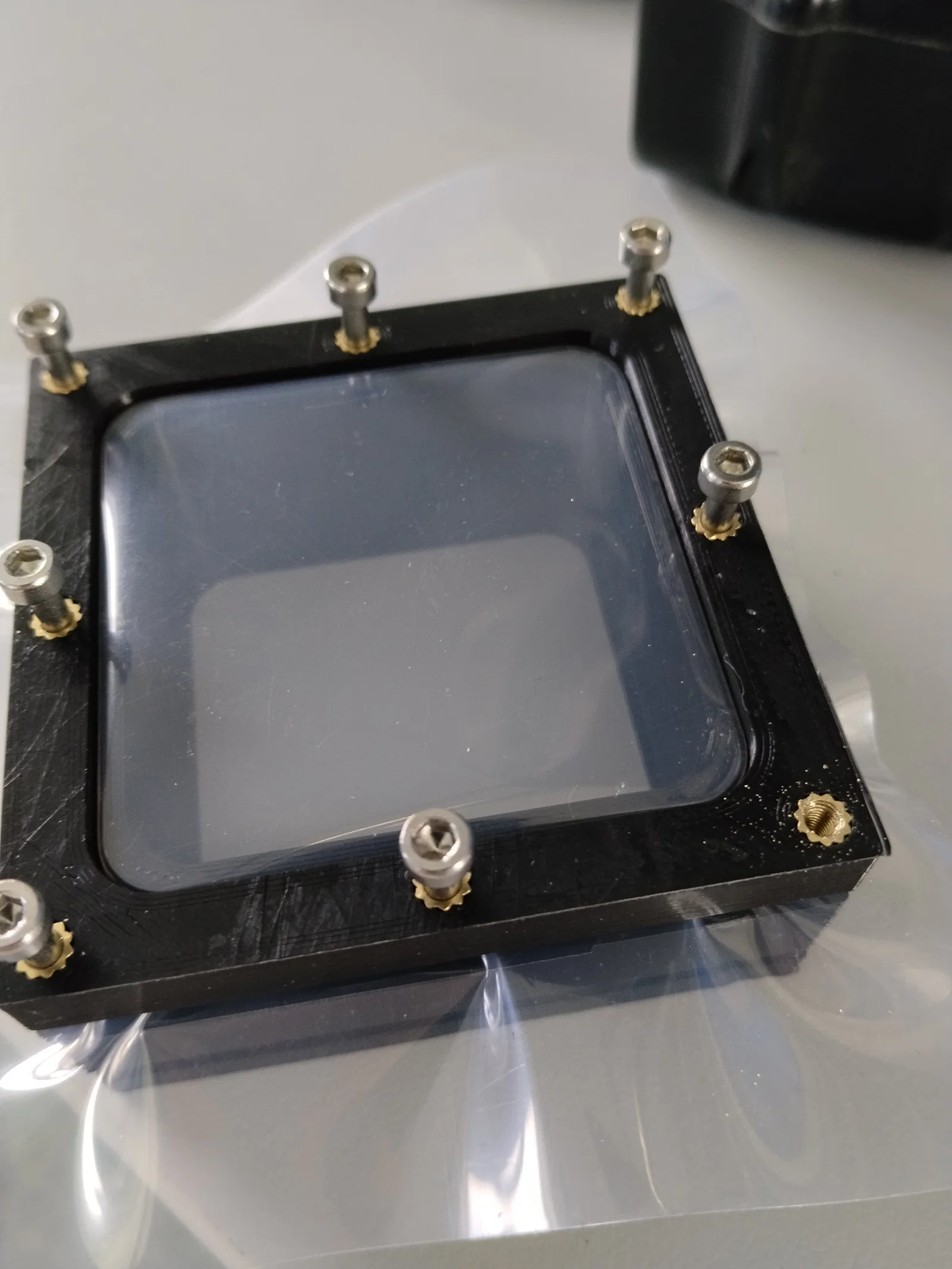

NOTE 7: Cách lắp FEP Film: đặt một tấm FEP chưa cắt ở mặt dưới của cụm “Liner” + “Outer”, rồi kẹp chặt bằng “Clamp” (đảm bảo FEP căng). Sau đó bắt vít xuyên thẳng qua FEP từ phía dưới vào các heat set inserts (xem hình). Không cần cắt sẵn FEP; vít sẽ tự “đục” xuyên qua. Khi làm xong toàn bộ lỗ, thì bắt vít từ phía còn lại, từng con một.

NOTE 8: Tất cả các phần in bạn thấy đều là PLA và mình in rất nhiều lần rồi mà chưa gặp vấn đề gì.

HARDWARE cần có:

Cho mỗi resin vat

• x8 vít M3 25mm đầu lục giác (hex head)

• x8 M3 heat set inserts (loại generic trên Amazon) — có thể đổi parameter trong Fusion360

• FEP film

Cho mỗi resin bed

• x4 M3 hex pillars (đầu đực và đầu cái) — chiều dài tối thiểu bằng vat height

• Một số vít/ê-cu M3 lặt vặt để bắt hex pillars vào top bed — chiều dài tuỳ theo độ dày top bed của bạn

Mình dự định sẽ upload thêm một hệ resin vat đơn (single resin vat system).
