Vỏ Heltec V4 không cần ốc (pin header đã hàn, tùy chọn GNSS)

Vỏ cho Heltec V4

Vỏ bọc nhỏ gọn, không cần ốc cho board Heltec V4 LoRa. Nắp được giữ bằng cơ chế press-fit (ma sát), không cần ốc, không cần insert ren, không cần thêm phần cứng nào khác.

Tương thích

• Heltec WiFi LoRa 32 V4 (không phải V2/V30 vì layout PCB khác)

• Pin headers 2.54 mm, loại đã hàn

• Cổng SMA dùng với mọi anten SMA tiêu chuẩn (stub, whip, rubber duck, omni, directional, v.v.). Vỏ có lỗ tròn vừa với chính SMA jack, nên chọn anten loại nào là tùy bạn.

• Ngăn GNSS tùy chọn: vỏ có sẵn một khoang riêng đúng kích thước cho module GNSS L76K. Module nào vừa kích thước vật lý thì dùng được; không bắt buộc phải đúng L76K.

• Pin LiPo dùng đầu Micro-JST 1.25, thuộc một trong các kích thước sau:

  • 65 × 35 × 10 mm (LiPo thường gặp 3000 mAh)

  • 50 × 33 × 10 mm (LiPo thường gặp 2000 mAh)

Các part cần in

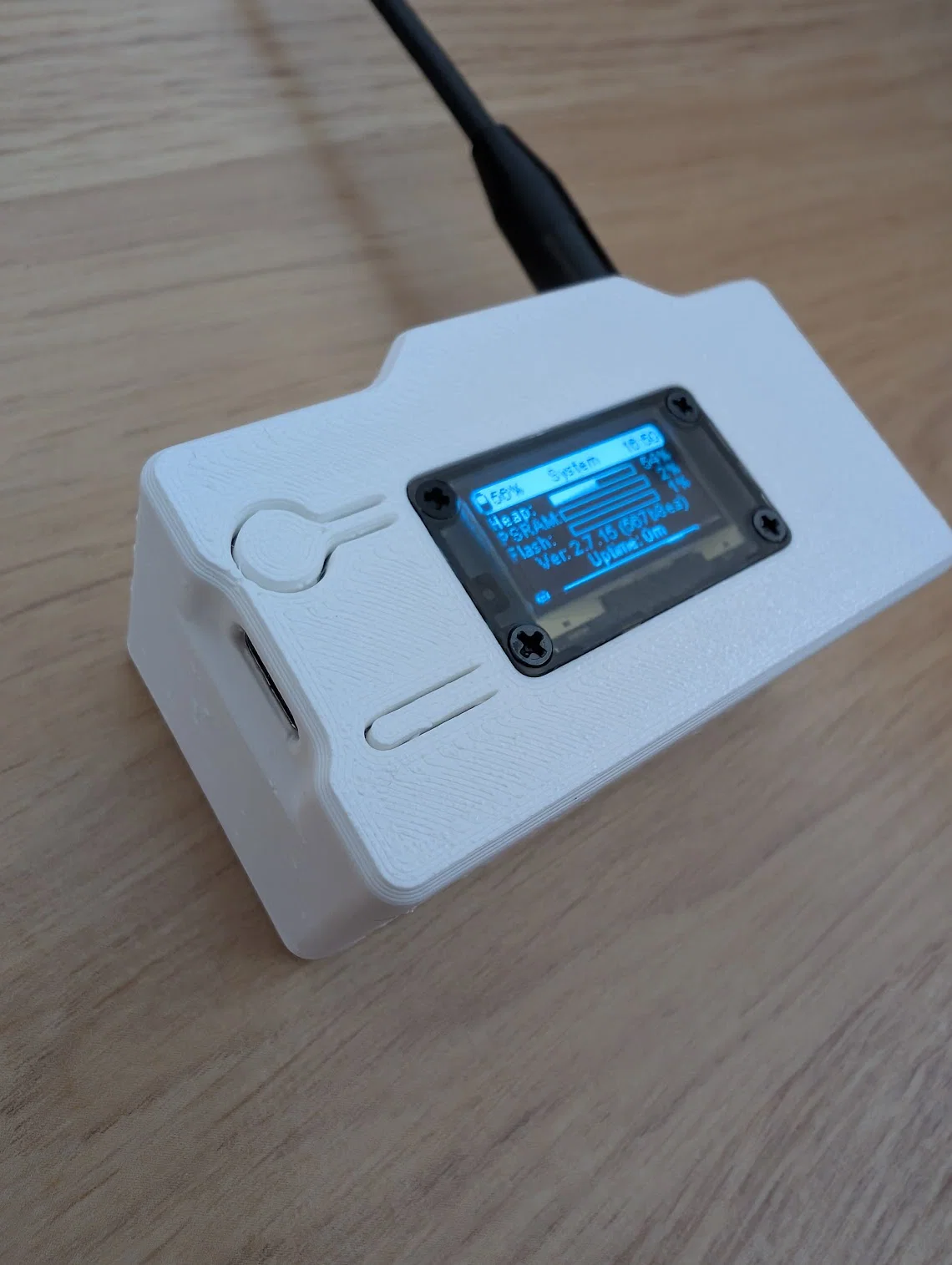

• Front: có các lỗ/cửa cho màn hình, anten SMA, USB-C và nút bấm tích hợp

• Pin spacer: đặt lên pin headers của board và đỡ pin

• Back: 2 phiên bản, tương ứng từng kích thước pin (65 × 35 × 10 mm hoặc 50 × 33 × 10 mm)

Thiết lập in

• Vật liệu: loại nào cũng được

• Chiều cao layer: 0.15-0.25 mm

• Infill: 15%

• Wall loops: 3

• Top/bottom shell layers: mỗi bên 3 lớp

• Support: không cần. Các phần khoét cho anten SMA và USB-C có overhang, nhưng máy của mình (Voron trident) vẫn in bridge được. Với máy bridge kém, hãy bật support chỉ cho các khu vực này.

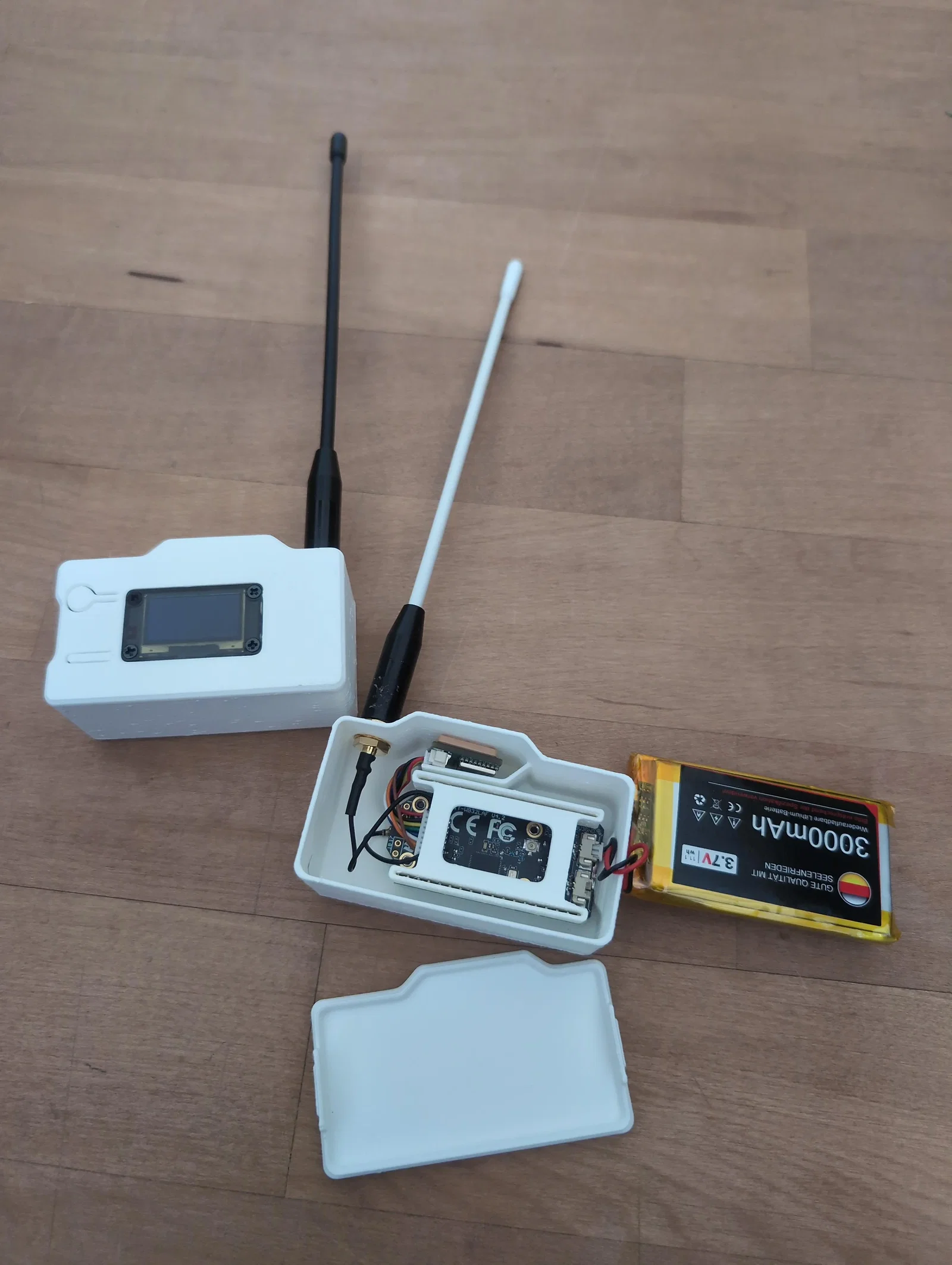

Lắp ráp (từ trên xuống dưới khi đã lắp hoàn chỉnh)

1. Đưa board Heltec vào phần vỏ trên (top shell) — màn hình, cổng anten, USB-C và nút bấm sẽ khớp với các lỗ/cửa. Pin và GNSS nên được cắm sẵn từ trước. Căn cổng USB trước, rồi ấn phần màn hình vào đúng vị trí. Đảm bảo mặt màn hình nằm phẳng, sát với mặt trước của vỏ. Cổng anten trên board cần được xoay như trong hình minh họa.

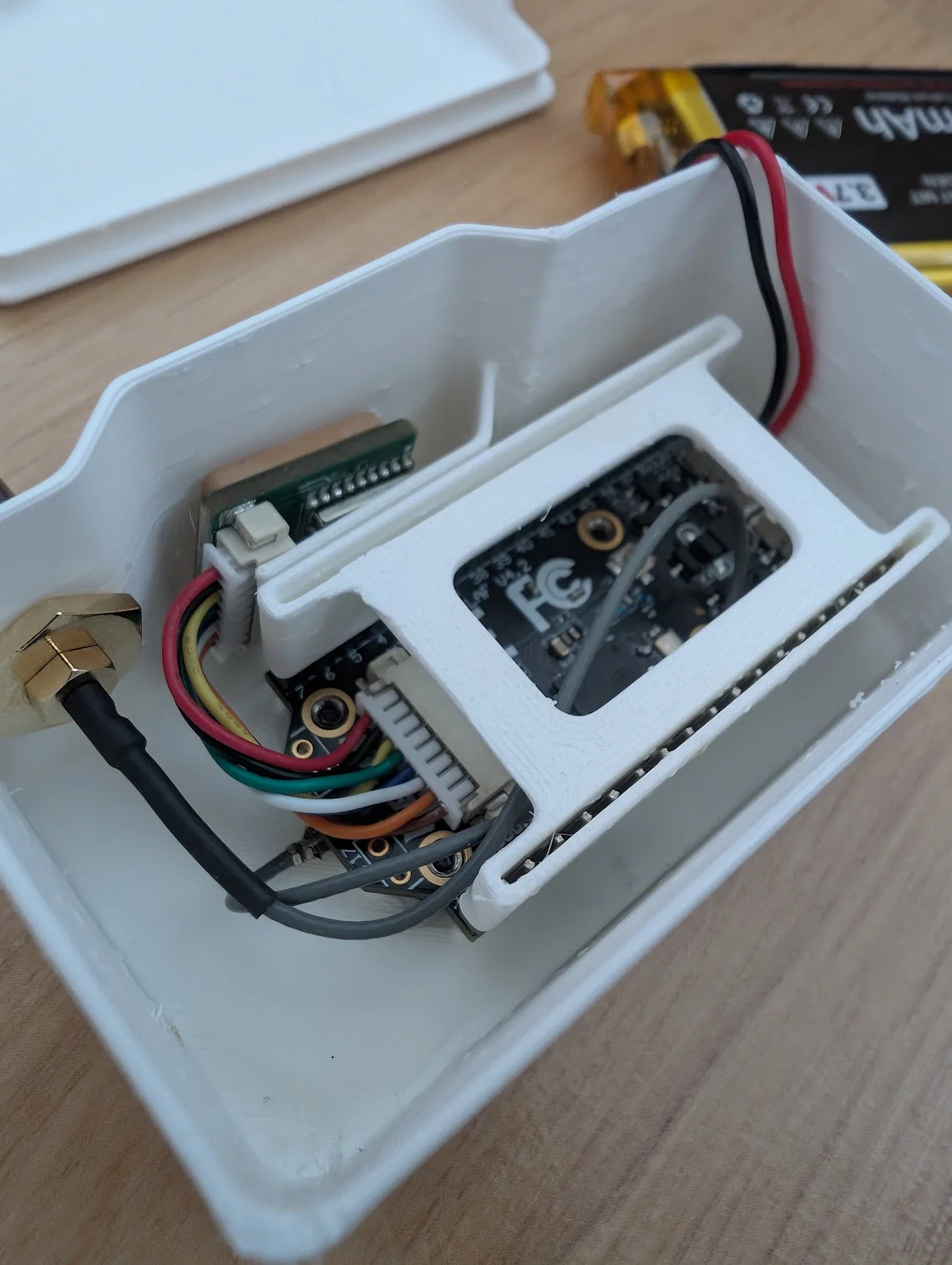

2. Đặt miếng pin spacer lên các pin headers của board như trong hình.

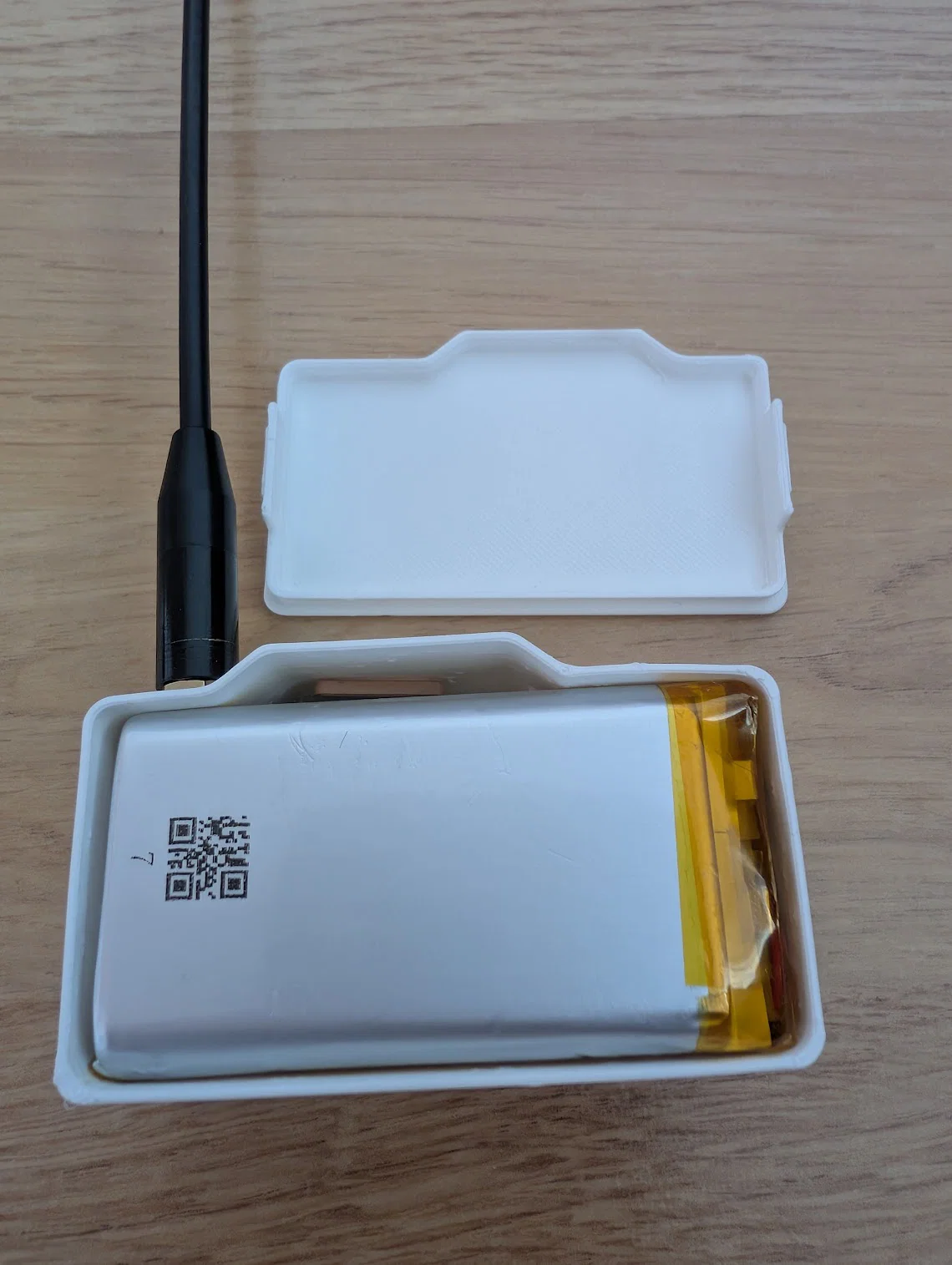

3. Đặt pin LiPo lên pin spacer. Pin không nên đè lên dây. Gạt dây sang một bên.

4. Ấn nắp (tùy theo kích thước pin) lên trên. Nhớ tránh kẹp hoặc kéo căng dây trong lúc thao tác.
