Chốt cửa cho nhôm định hình 2020 (Door Catch for 2020 Extrusion)

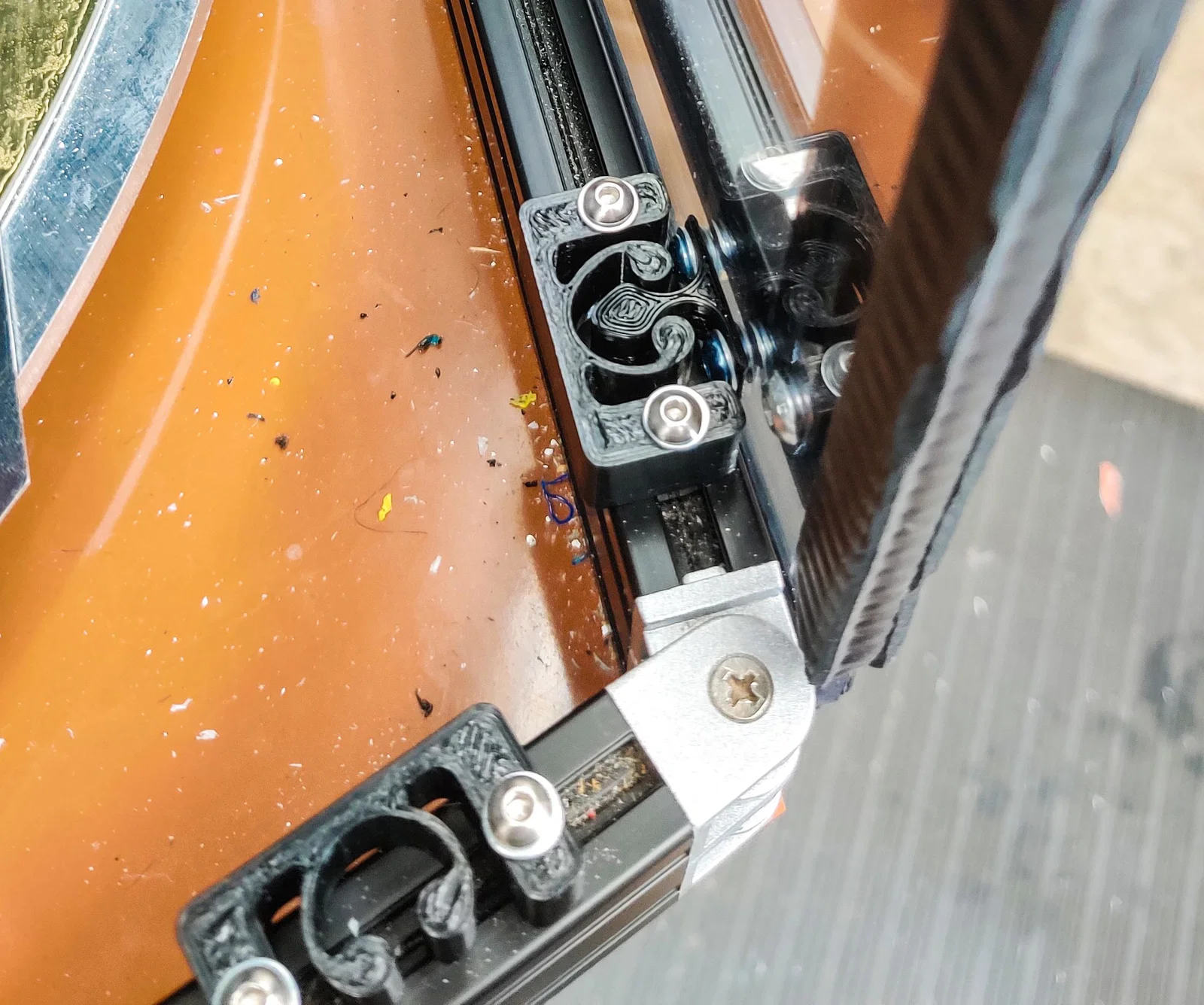

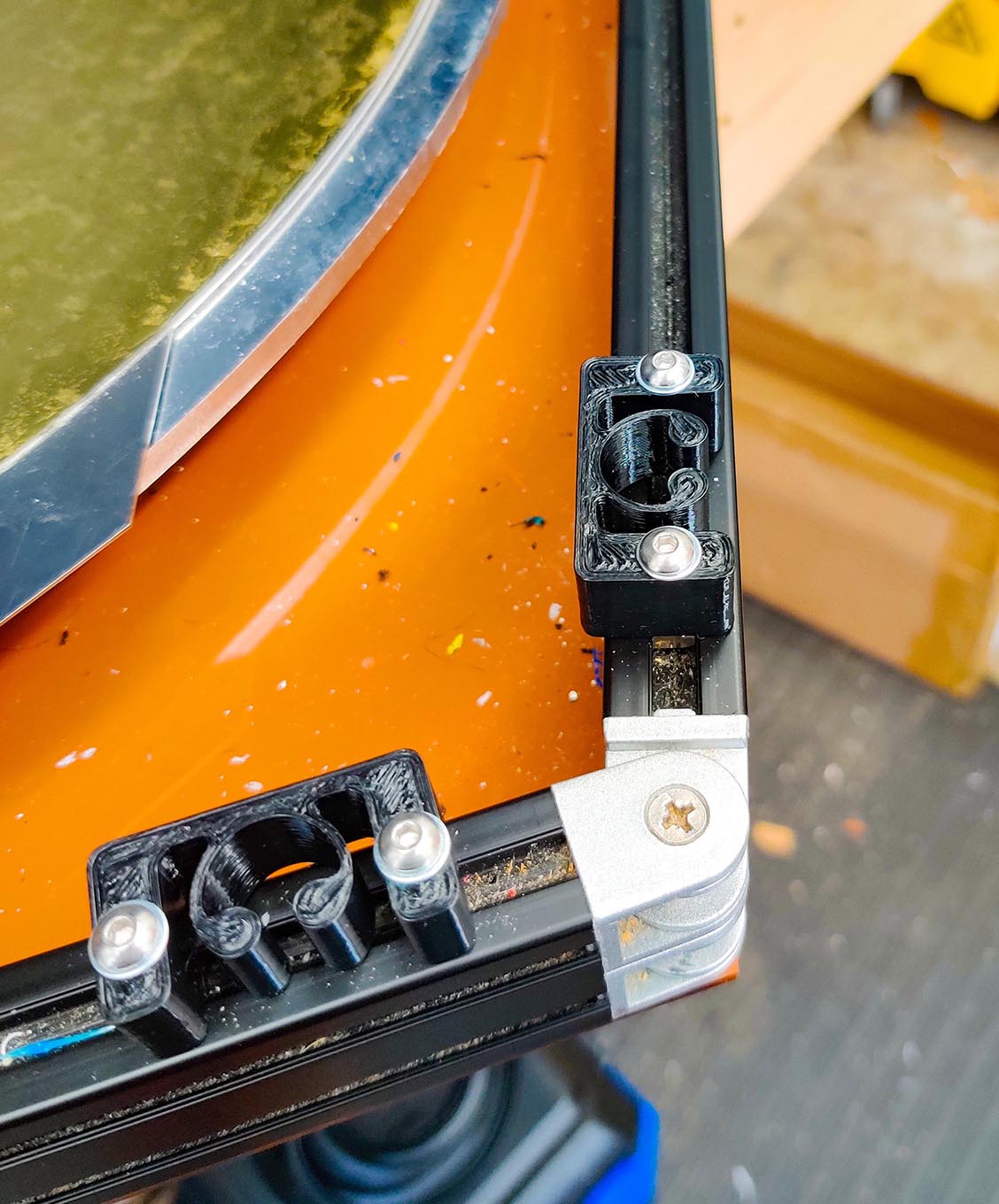

Trước giờ mình hay dùng dây thun buộc tóc quấn quanh tay nắm cửa để giữ cửa máy in 3D luôn đóng. Mình muốn làm một bộ door catch gọn gàng nằm lọt trong khoảng trống của 2020 aluminum extrusion, vì đây có vẻ là kiểu phổ biến nhất cho cửa enclosure của máy in. Mình dựa trên một thiết kế có sẵn của người khác (web đang lỗi nên mình không dẫn link remix được, nhưng đó là Thingiverse item 4721582) nhưng bản đó to QUÁ so với nhu cầu của mình. Mình chỉnh kích thước để khi cửa đóng thì catch luôn tạo lực kéo lên cửa, giúp khỏi bị rung/lạch cạch.

Bản test đầu tiên mình in bằng PLA và dùng vẫn ổn. Mình không chắc nó bền được bao lâu, nhưng mình nghịch nó mấy ngày như đồ fidget trên bàn làm việc mà vẫn chạy tốt. Tuy vậy, mình không kỳ vọng PLA giữ được độ “đàn hồi” khi để trong enclosure có gia nhiệt. Bộ mình gắn trong máy in là nylon (copolymer của 6 và 6,6), tới giờ dùng trong enclosure nóng rất ổn định. Mình đóng/mở cửa này rất thường xuyên. Chỉ cần nhớ là để nó nguội HOÀN TOÀN sau khi in xong rồi hẵng thử bẻ/kiểm tra.

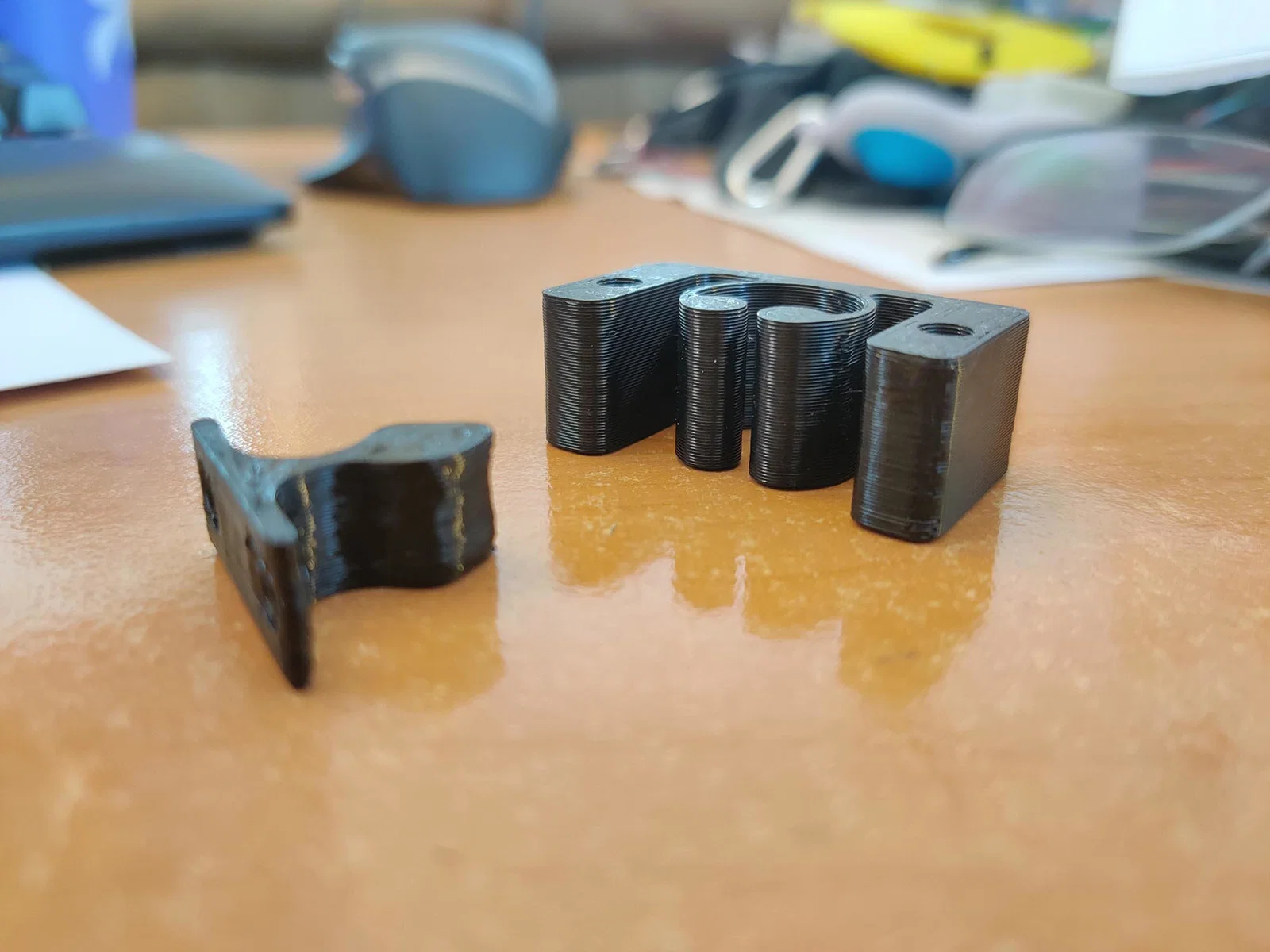

Mình in bằng nozzle 0.6mm, layer height 0.3mm để tăng độ bền; món này không cần đẹp. Thiết kế để in nhanh, đa phần là đường cong trên mặt phẳng X/Y. Không cần supports.

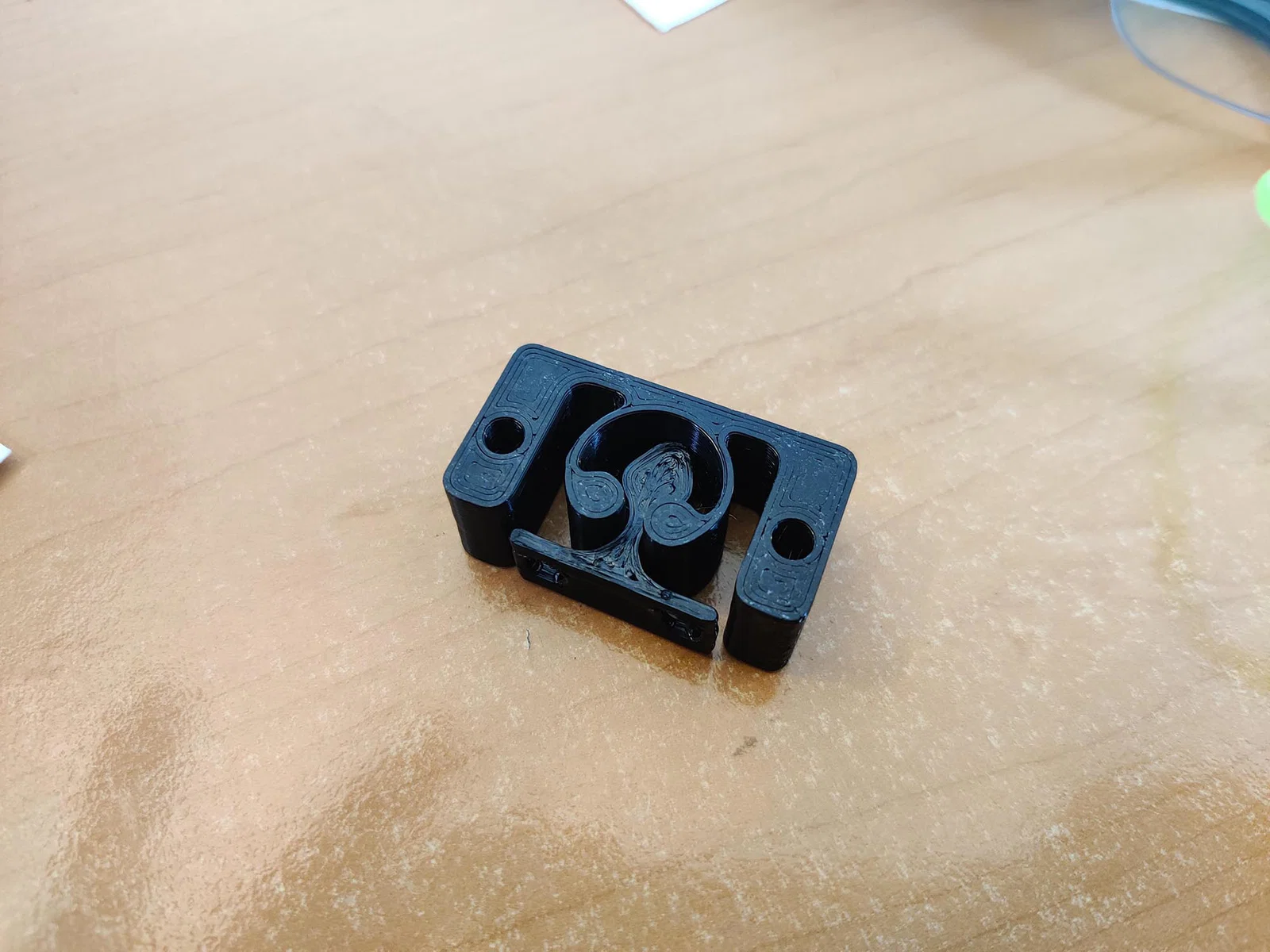

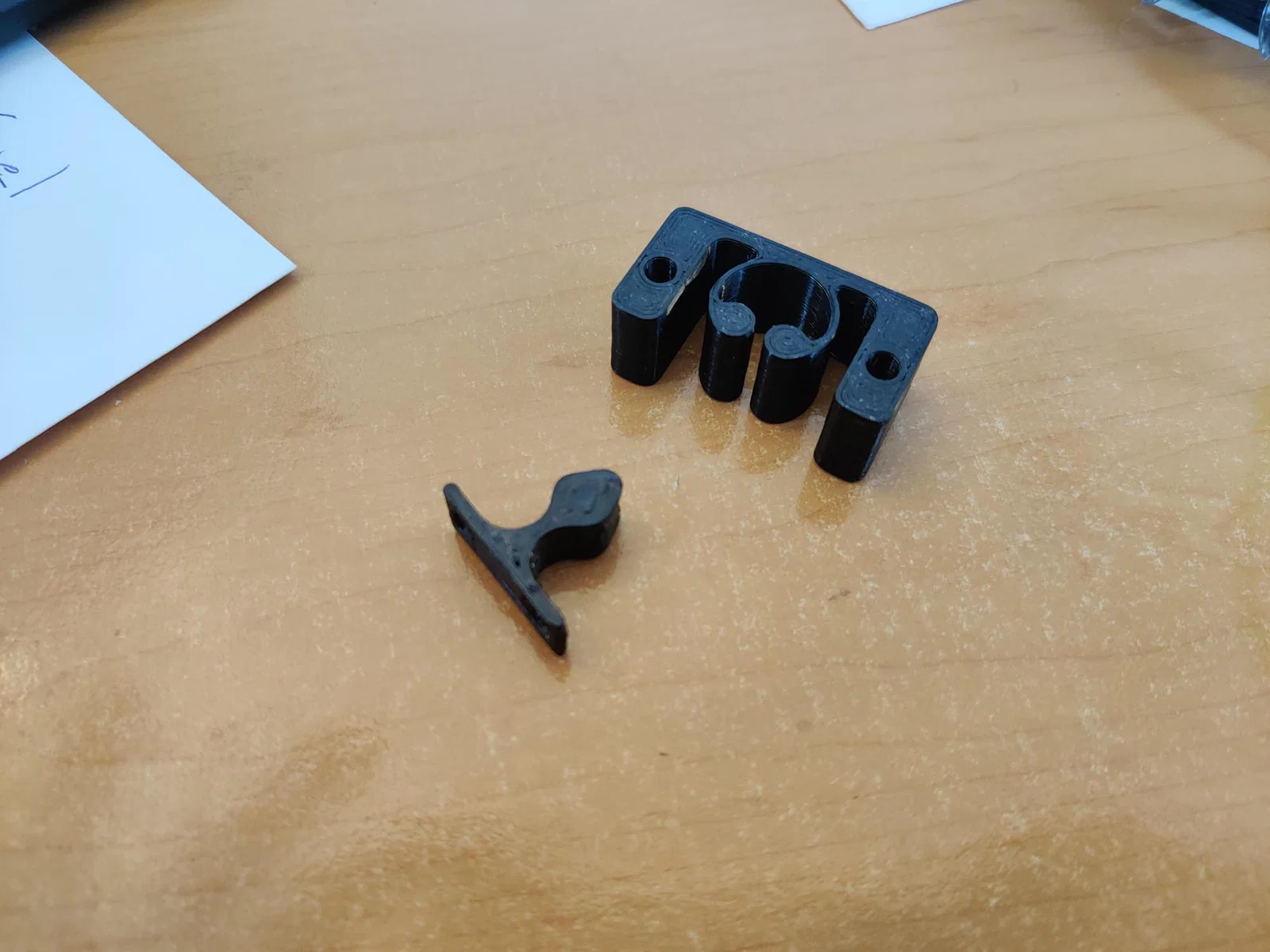

Lỗ được thiết kế cho vít M4, nhưng M3 cũng dùng được. Phần female clip cần vít dài 20mm, loại button head hoặc cap screw đều được, bắt vào T-nuts trong extrusion. Washer có thể không cần nhưng nên dùng với vít M4, còn với M3 thì bắt buộc.

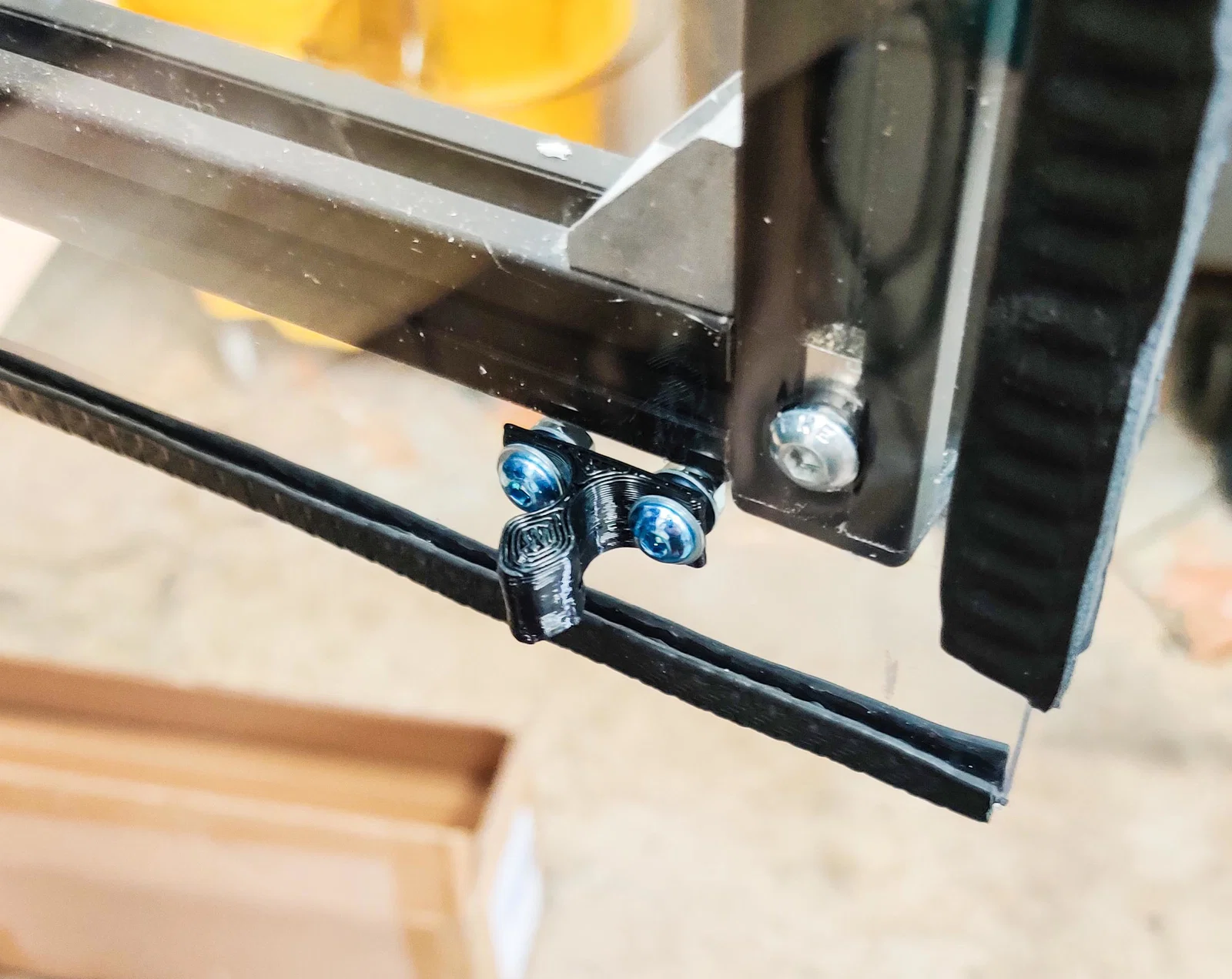

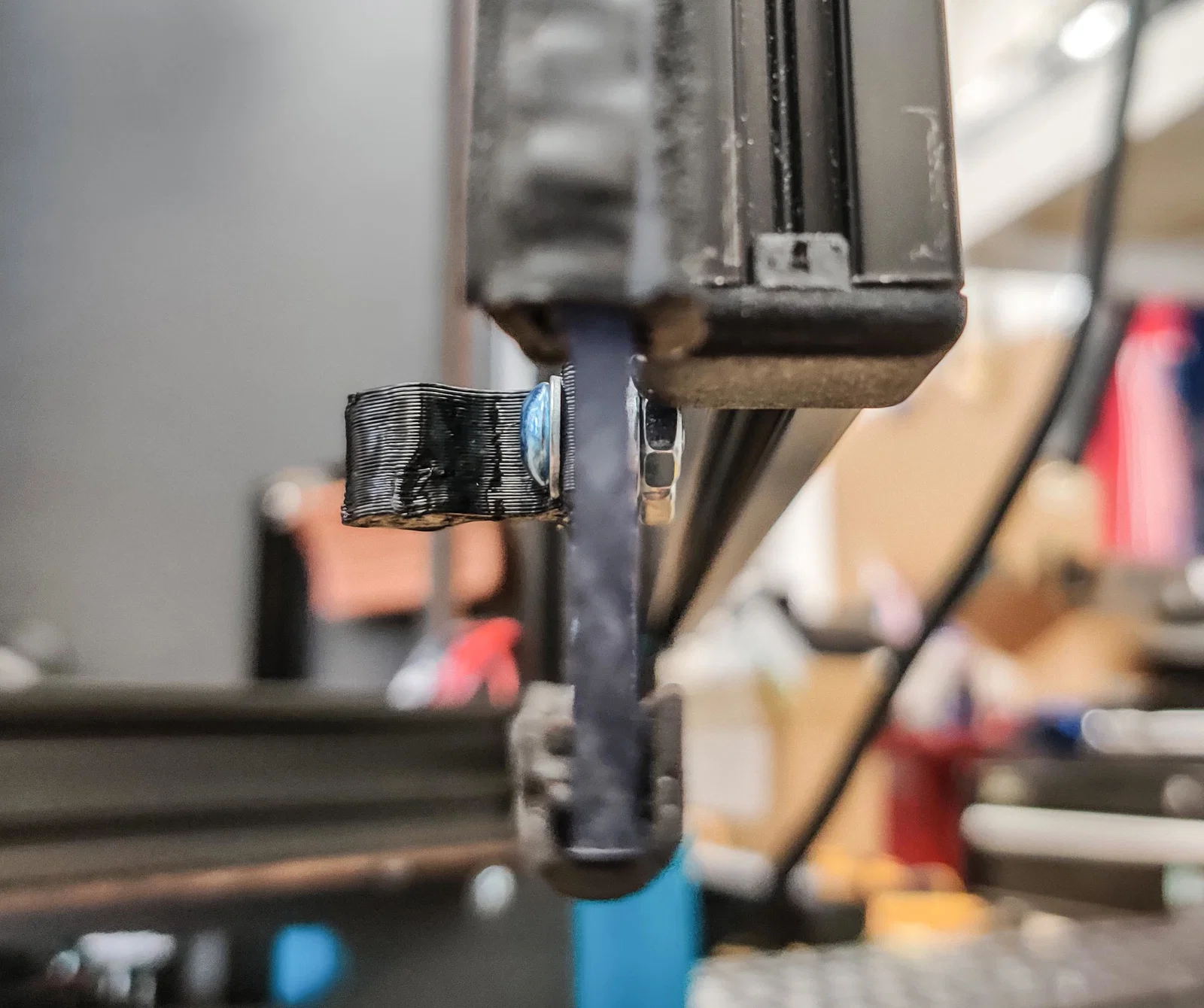

Phần male clip cần vít button head, và để đầu vít nằm phía clip, còn phía ngoài dùng ê-cu, để clip có thể “click” vào female clip mà không bị cấn. Vít cap head cao quá sẽ vướng. Vít có thể là M4 hoặc M3. Washer hai bên là tùy chọn nhưng khuyến nghị với M4, và bắt buộc với M3. Vít dài bao nhiêu cũng được; mình dùng vít dài 8mm là vừa đẹp cho cửa polycarbonate dày 1/8".

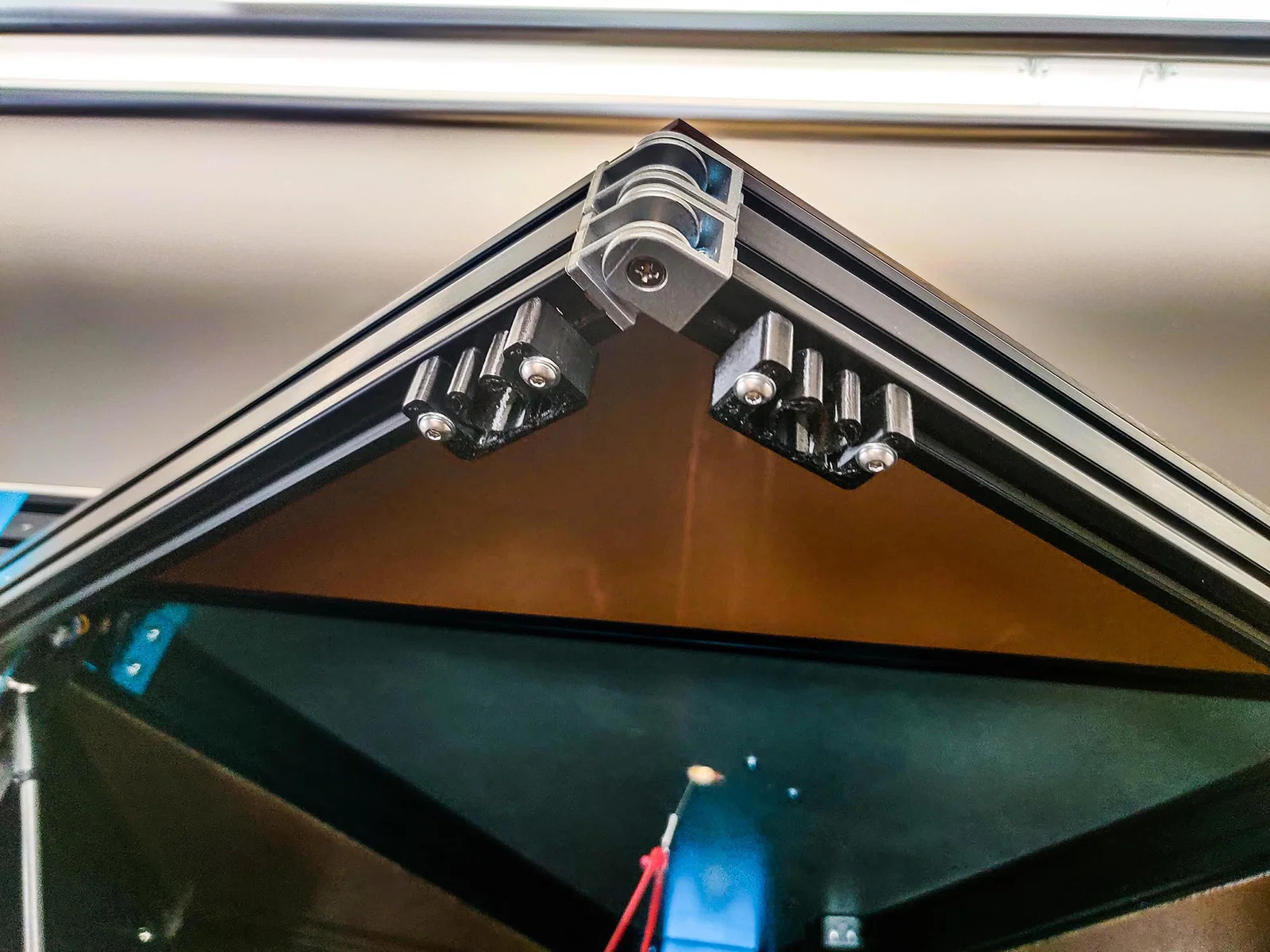

Máy của mình cần 4 cặp vì có 2 cánh cửa đóng vào nhau, nhưng đa số máy chắc chỉ cần 1 cặp.

Có kèm file STEP cho từng clip để nhúng vào các thiết kế máy in sẵn có, và cả file Fusion 360 đầy đủ cho ai muốn cải tiến thiết kế.

Mình thiết kế mẫu này từ tháng 2/2021 và để trên Thingiverse từ đó tới giờ, nhưng mình quyết định chuyển mẫu qua đăng ở đây thay vì bên đó nữa.
