Tấm hông kệ modular — 150 cm

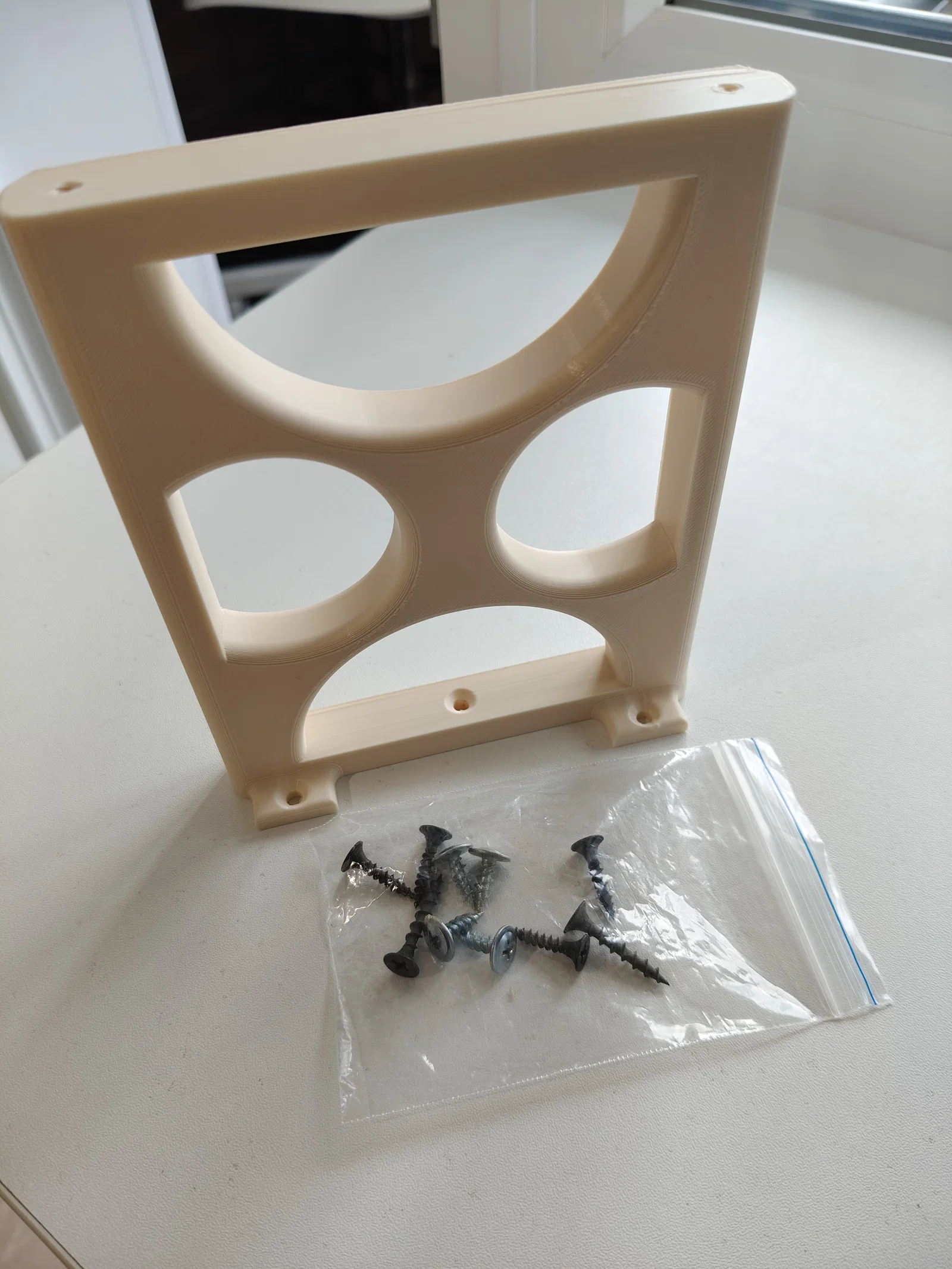

Tấm hông này dùng để nối hai kệ ngang trong một hệ kệ modular. Nó cho phép bạn mở rộng một bộ kệ đang có bằng cách thêm một khoang dọc nữa, hoặc dựng một kệ đứng độc lập nhỏ (kể cả để bàn) bằng cách dùng từ hai tấm hông trở lên và một hoặc nhiều tấm kệ.

Khác biệt chính so với corner brackets: chi tiết này không cần bắt cố định vào tường — bản thân nó là một phần của kết cấu chịu lực.

Ứng dụng:

• Mở rộng kệ đã lắp sẵn — thêm một khoang dọc nữa.

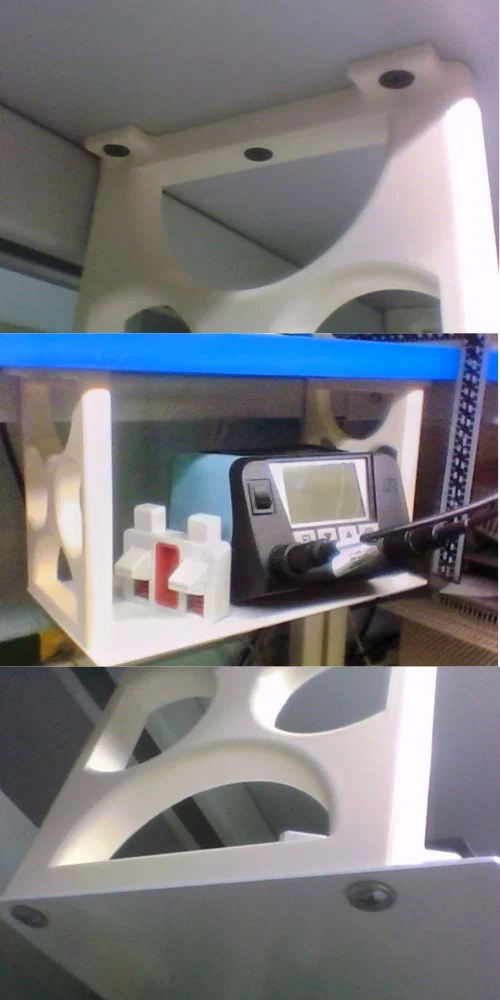

• Dựng kệ đứng độc lập gọn (ví dụ để trên bàn) từ hai tấm hông trở lên và một hoặc nhiều tấm kệ.

Kích thước:

• Chiều cao: 150 cm

• Chiều sâu: từ 120 cm — tùy theo tấm ván (kệ) bạn dùng

• Chiều rộng: chỉ bị giới hạn bởi kích thước và độ cứng của tấm ván

Trình tự lắp ráp khuyến nghị:

1. Bắt vít tấm hông vào tấm ván, mỗi bên 2 con vít.

2. Đặt cụm đã ráp vào vị trí sẽ lắp và đánh dấu các lỗ bắt.

3. Tháo tấm hông ra khỏi tấm ván, rồi bắt tấm hông vào bề mặt lắp đặt theo các lỗ đã đánh dấu.

4. Gắn lại tấm ván để hoàn tất lắp ráp.

Bộ file gồm 2 tệp:

File gốc định dạng .FCStd (FreeCAD 1.1) — để chỉnh chiều cao, chiều rộng và lỗ bắt vít.

Profile .3mf sẵn để in (Bambu Studio) — setting tối ưu cho PETG.

Lưu ý: Model không bao gồm các tấm kệ (ván) — giả định bạn sẽ dùng gỗ có tiết diện phù hợp và chọn fasteners tùy theo loại vật liệu sử dụng.
