Ray trượt mitre slot zero-clearance chỉnh được – Fully Parametric

• Đã thêm 4x washer nữa với các kiểu chamfer khác nhau, giúp tăng độ “nở” để bù được khe hở lớn hơn giữa thành runner và rãnh mitre slot.

Mình dựng mẫu này dựa theo thiết kế ở đây:

https://www.amazon.com.au/OSKOOL-Miter-Runner-Slider-Crosscut/dp/B0D3GJR

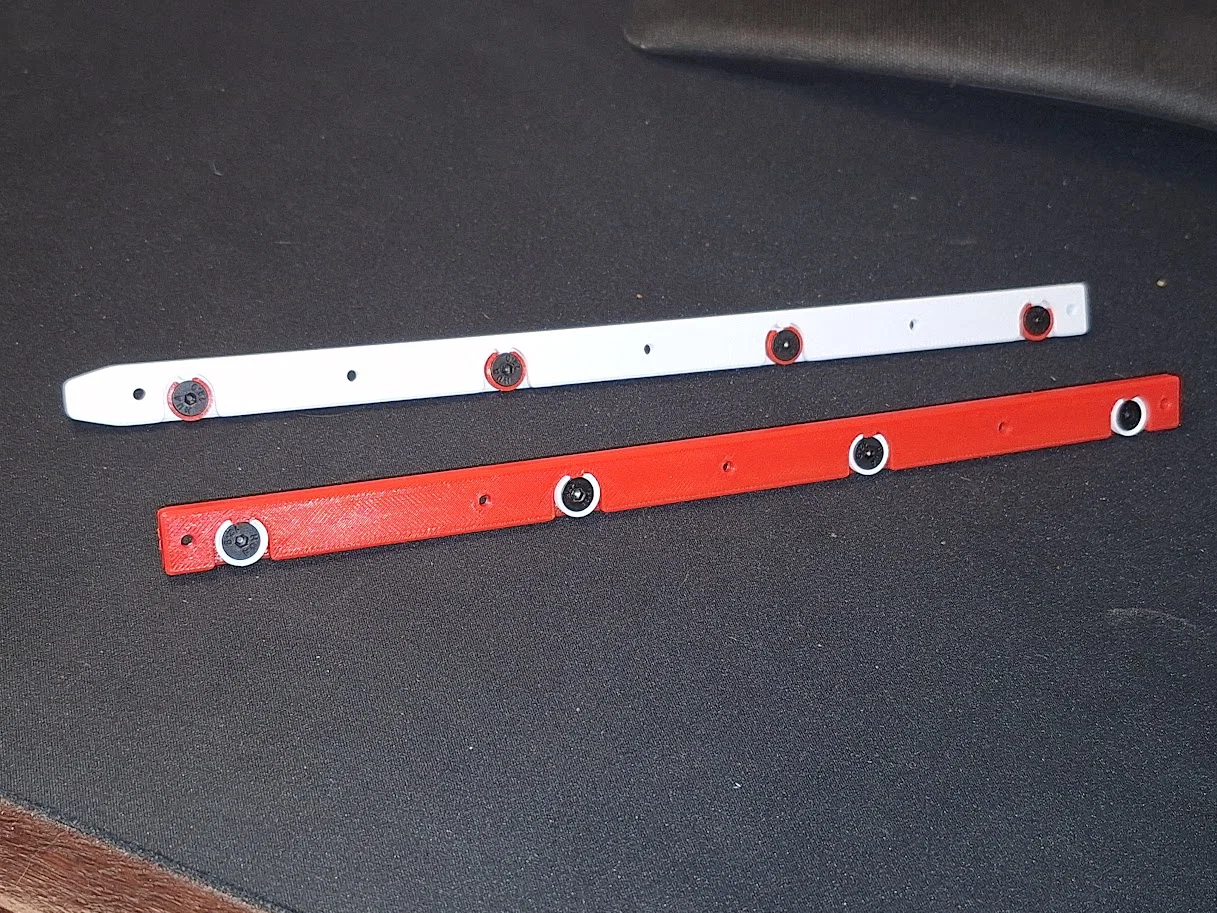

Model gồm có:

• 1 runner

• 4x expansion washers

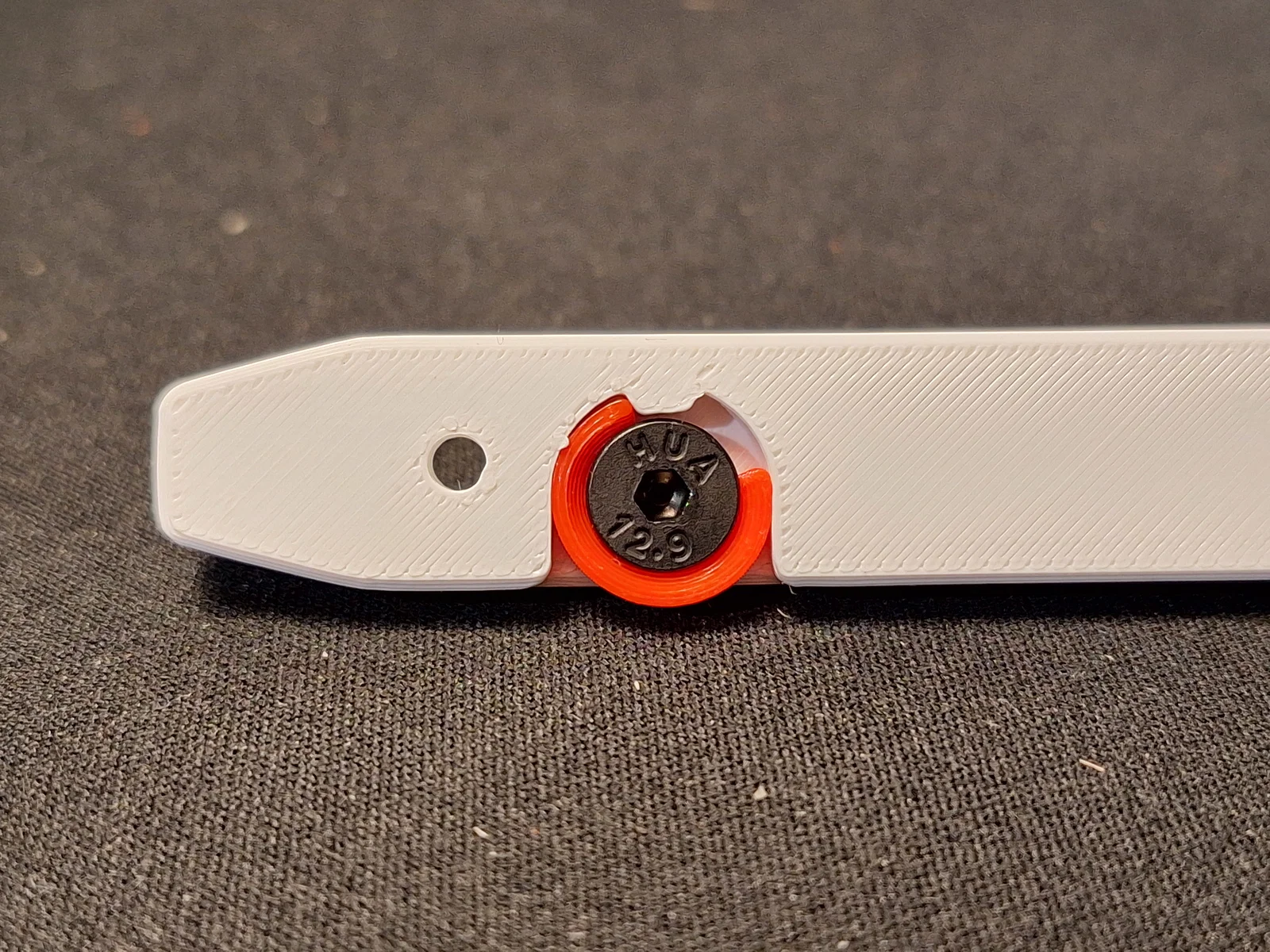

Các expansion washer sẽ nằm trong 4 cái pocket trên runner, được bắt bằng vít M4 ngắn vặn trực tiếp vào lỗ ren đã có sẵn trong model. Washer có một đường xẻ để khi siết vít tạo áp lực thì washer sẽ nở đường kính. Nhờ vậy bề ngang runner tăng lên, tạo hiệu ứng zero-clearance.

Washer cho phép nở khoảng ~1mm, như vậy là dư dùng nếu bạn canh kích thước bề ngang đúng từ đầu.

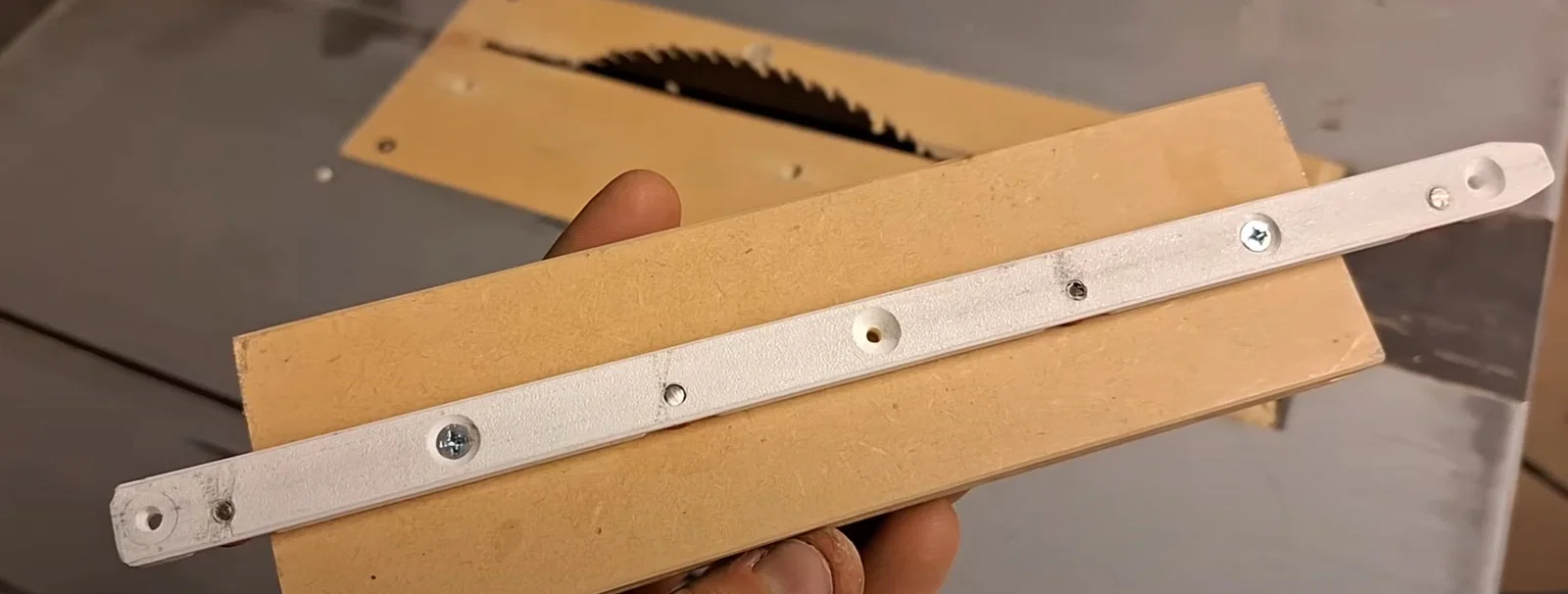

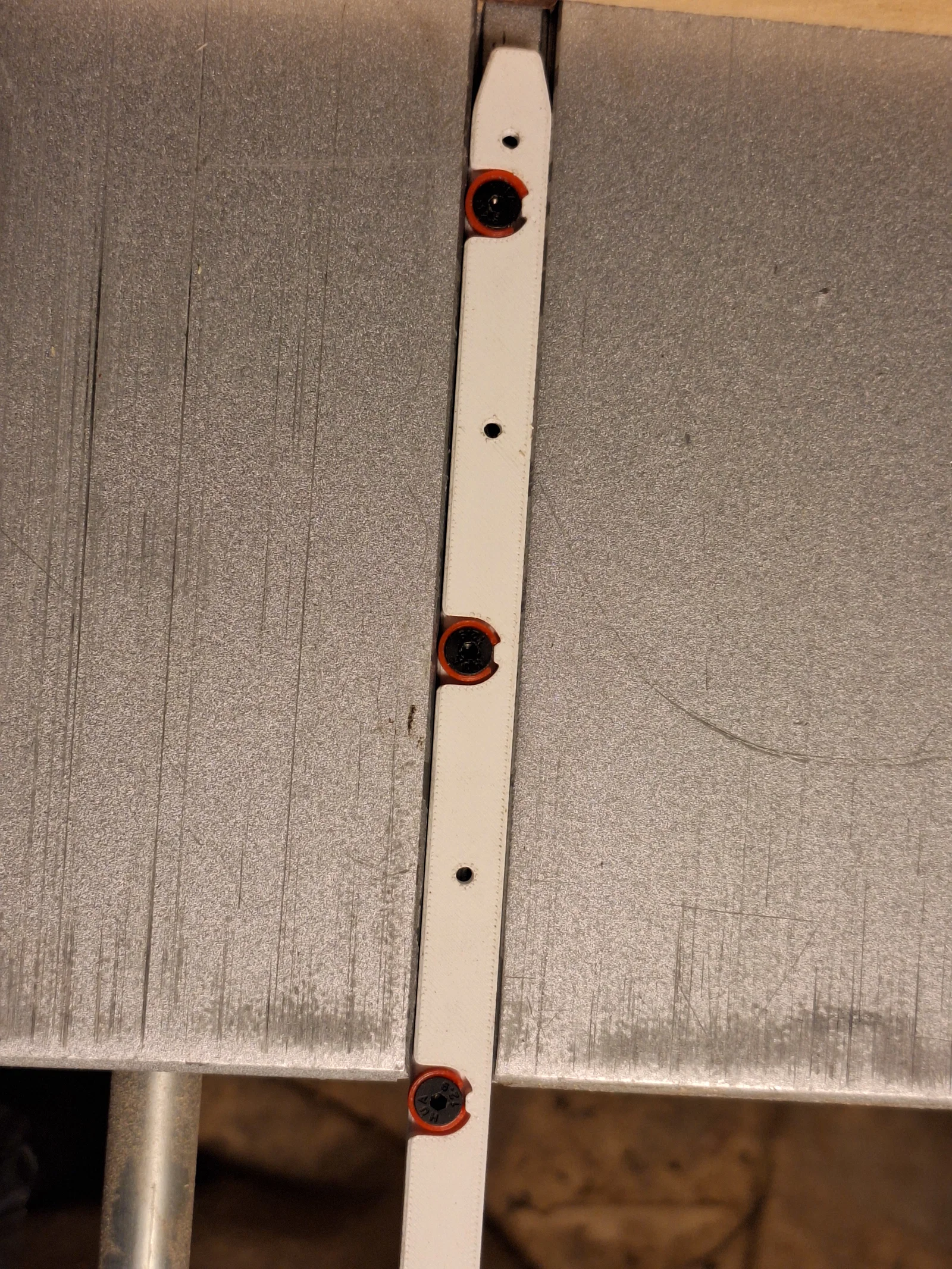

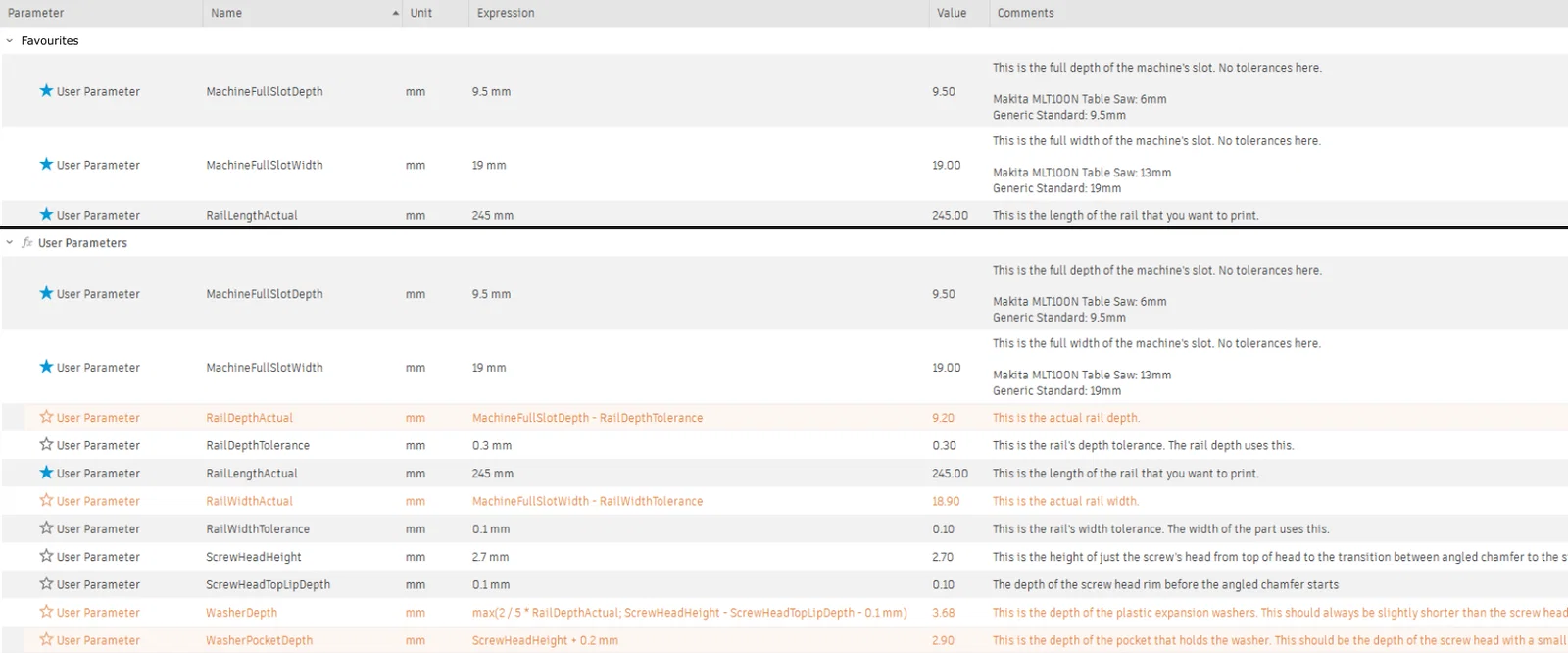

Model gốc mình làm cho máy bàn cưa Makita MLT100N loại contractor (giá rẻ) vì rãnh mitre slot của nó nhỏ hơn đáng kể. Tuy nhiên model này là fully parametric (xem ảnh chụp), nên bạn chỉnh lại cho đúng nhu cầu của bạn được.

Mình có kèm model cho Makita, và một bản generic cho rãnh 19mm x 9.5mm (xấp xỉ 3/4" x 3/8").

Mình cũng kèm file Fusion360 gốc để bạn tự chỉnh params.

Lắp ráp thì chỉ cần vài con vít:

• 4x vít M4 đầu côn (countersunk) cho mỗi runner. Chiều dài nên ngắn hơn chút so với độ sâu của runner (Makita ~4mm, Generic ~8mm) — nhiều khả năng bạn sẽ phải cắt ngắn từ vít dài hơn.

Lưu ý:

• Chiều dài rail thực tế đang không tính phần mũi vát (tapered nose)… mình thêm phần đó sau nên chưa cập nhật lại parameters và cũng chưa sửa các sketch/feature có ghi kích thước cho khớp. Bạn cần cộng thêm 15mm để ra tổng chiều dài. Các model mình đưa đều in vừa bed 256mm như Bambu A1.
