Tấm lưng CYD Galagino gắn loa 20mm (tuỳ chọn núm volume)

Bản mod của tấm lưng để thêm lưới loa và phần khoét âm cho loa 20mm.
Đã có sẵn một mẫu phần đế không có lưới loa. Dùng mẫu đó kèm với mẫu này để dời loa ra phía sau vỏ máy, giúp âm thanh nghe hay hơn.

Mình chừa sẵn chút khoảng hở nên đa số loa 20mm loại “Chinesium” rẻ tiền đều sẽ vừa, và có thể cố định bằng keo nến (hotglue).

Khuyến nghị RẤT MẠNH nên làm mod thay đổi điện trở trên CYD để lấy lại chất lượng âm thanh! https://github.com/hexeguitar/ESP32_TFT_PIO#audio-amp-gain-mod

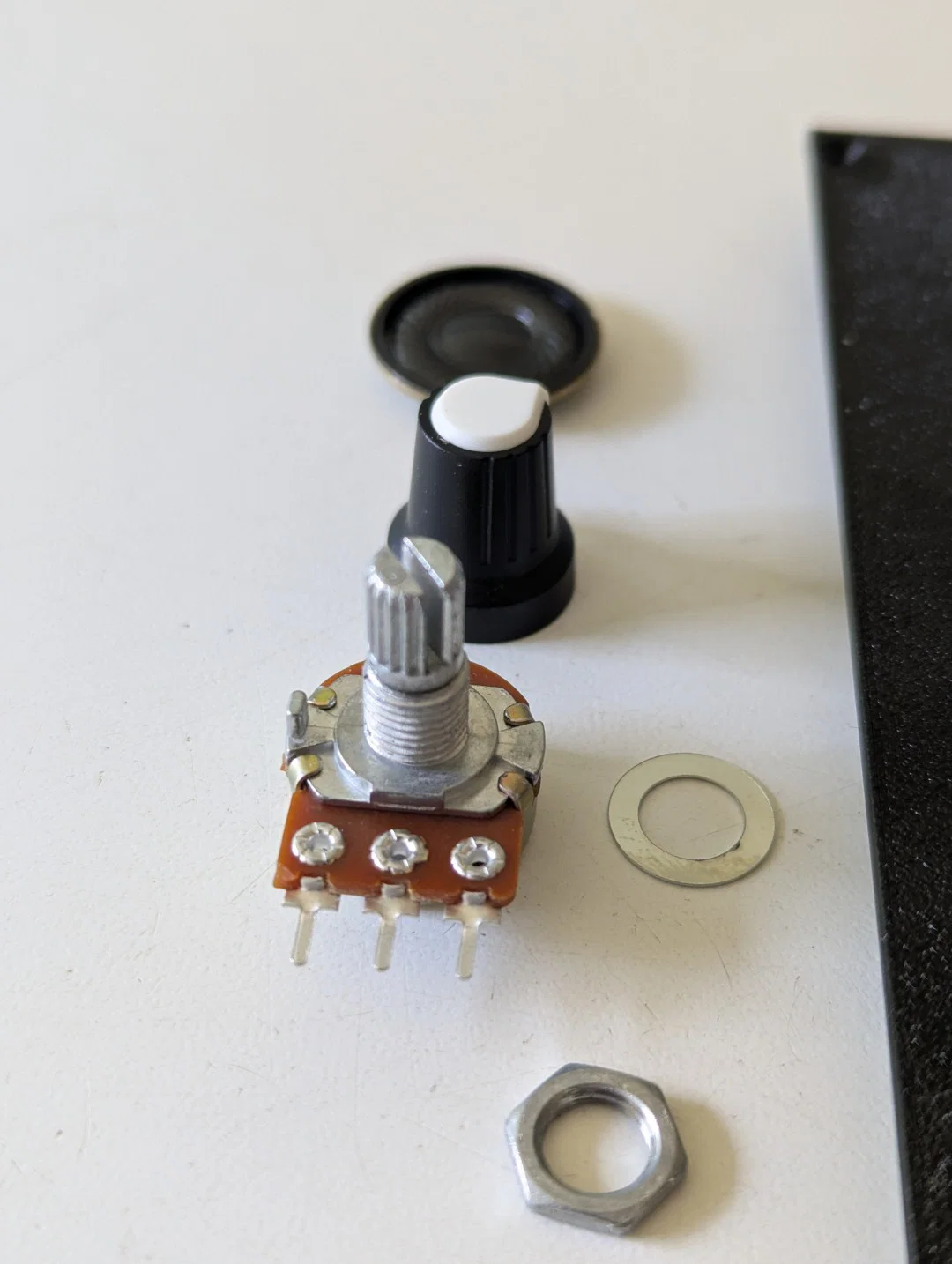

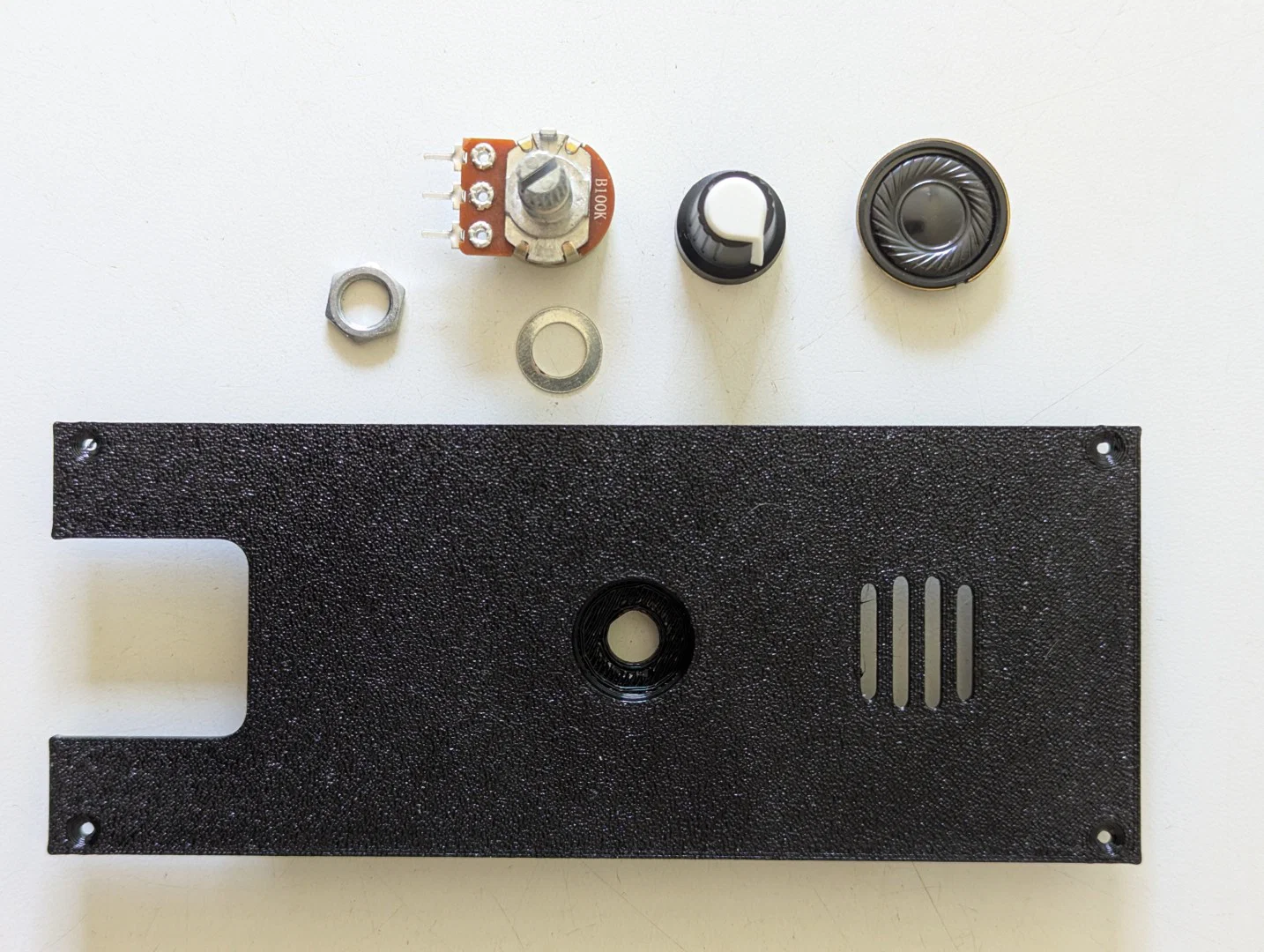

Phiên bản thứ hai vẫn có mod lưới loa và khoét âm cho loa, nhưng thêm luôn núm chỉnh volume. Phần này sẽ phụ thuộc khá nhiều vào potentiometer bạn dùng, nên hãy tải về rồi đo lại. Con mình dùng có trục đường kính 5mm, chốt định vị nằm cách tâm trục 8mm. Phần ren dài 6mm và đường kính 7mm, dùng đai ốc 10mm để siết. Núm vặn có phần âm xuống với vành ngoài (external flange) 15mm.

Bản có volume control sẽ cần supports, nhưng do các bề mặt tiếp xúc bị che dưới núm vặn nên không ảnh hưởng ngoại hình.

Bạn sẽ cần một đầu tuýp (socket) thành mỏng để siết đai ốc 10mm. Mình thì in luôn một cái.

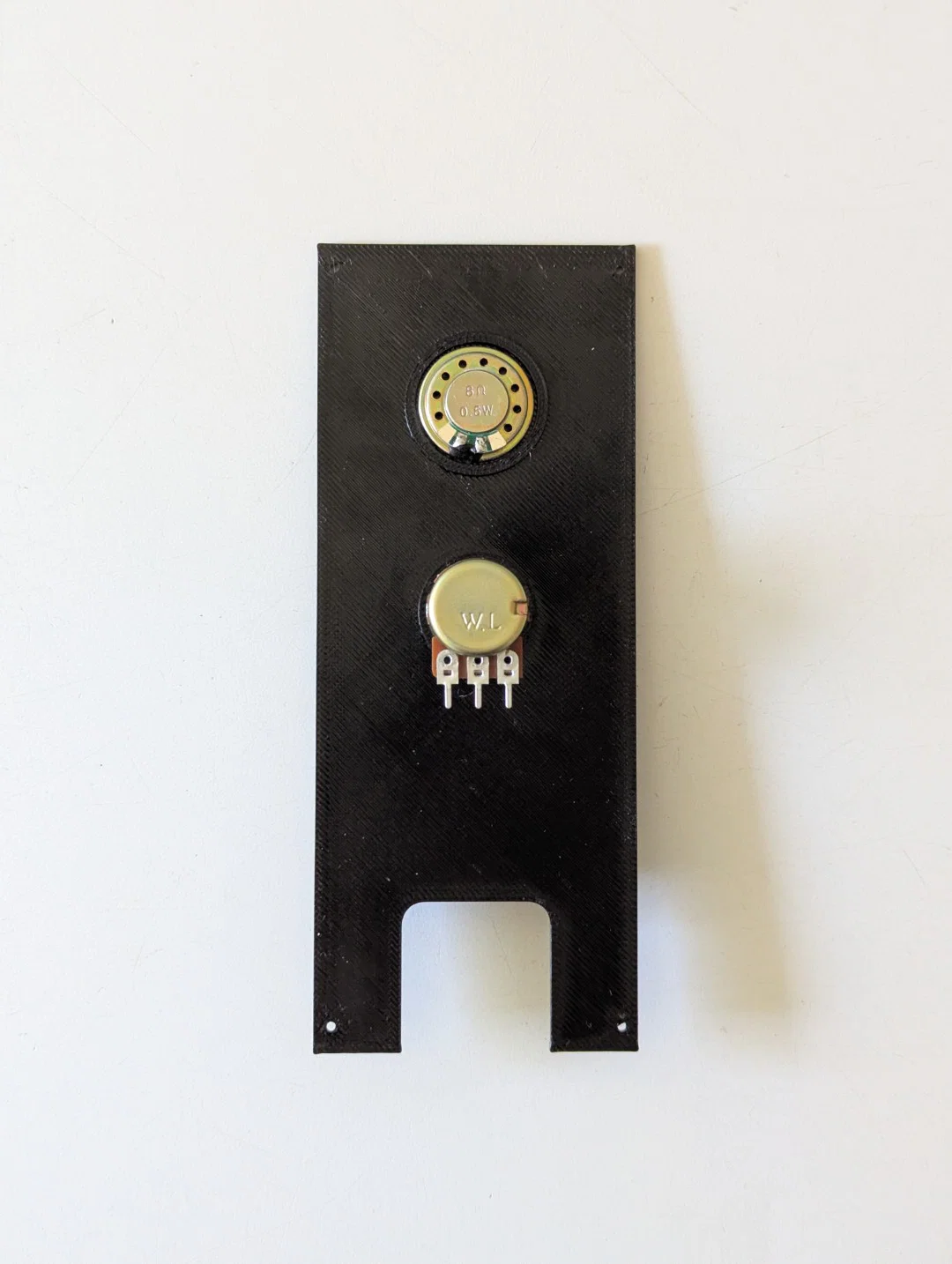

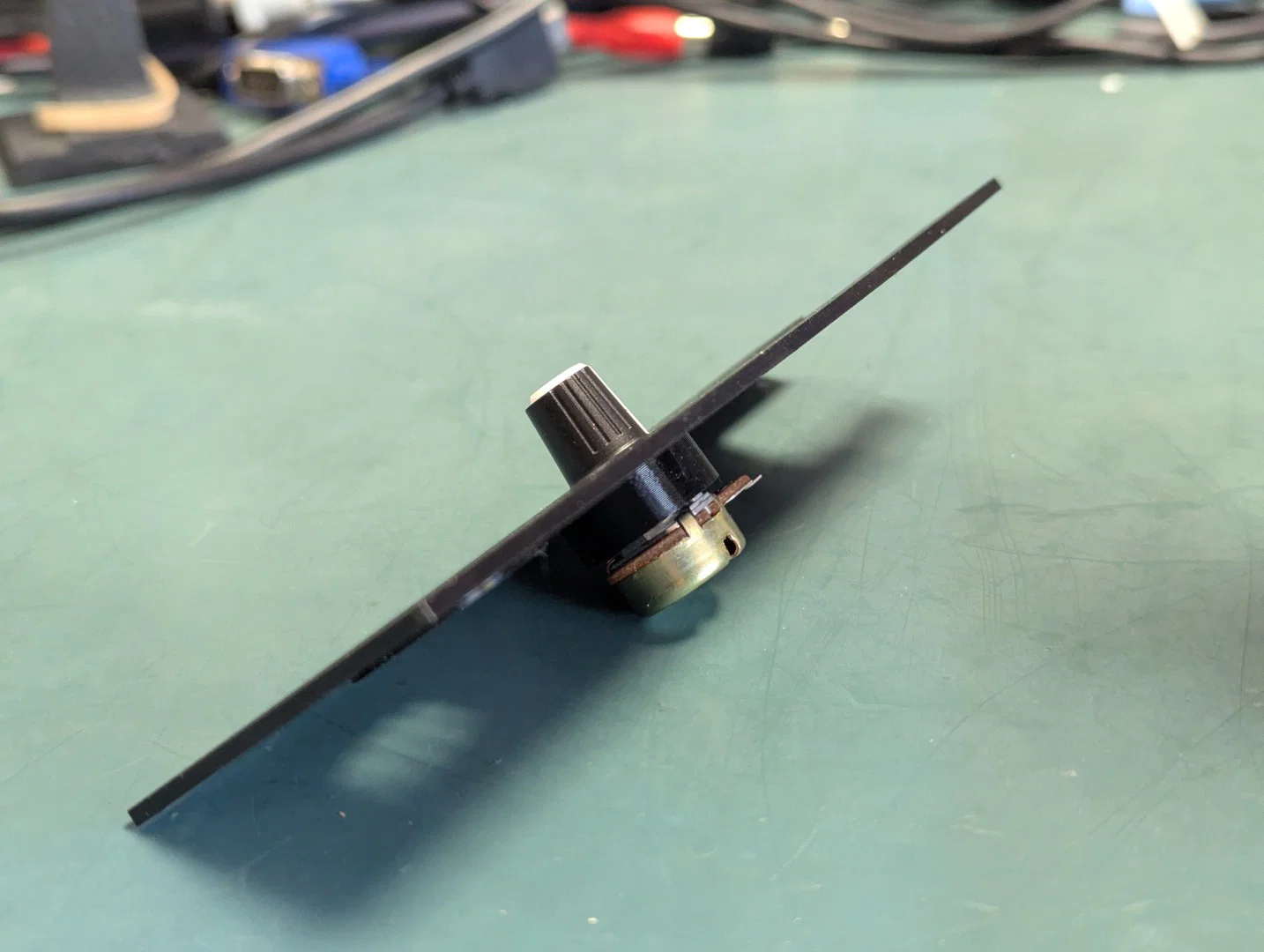

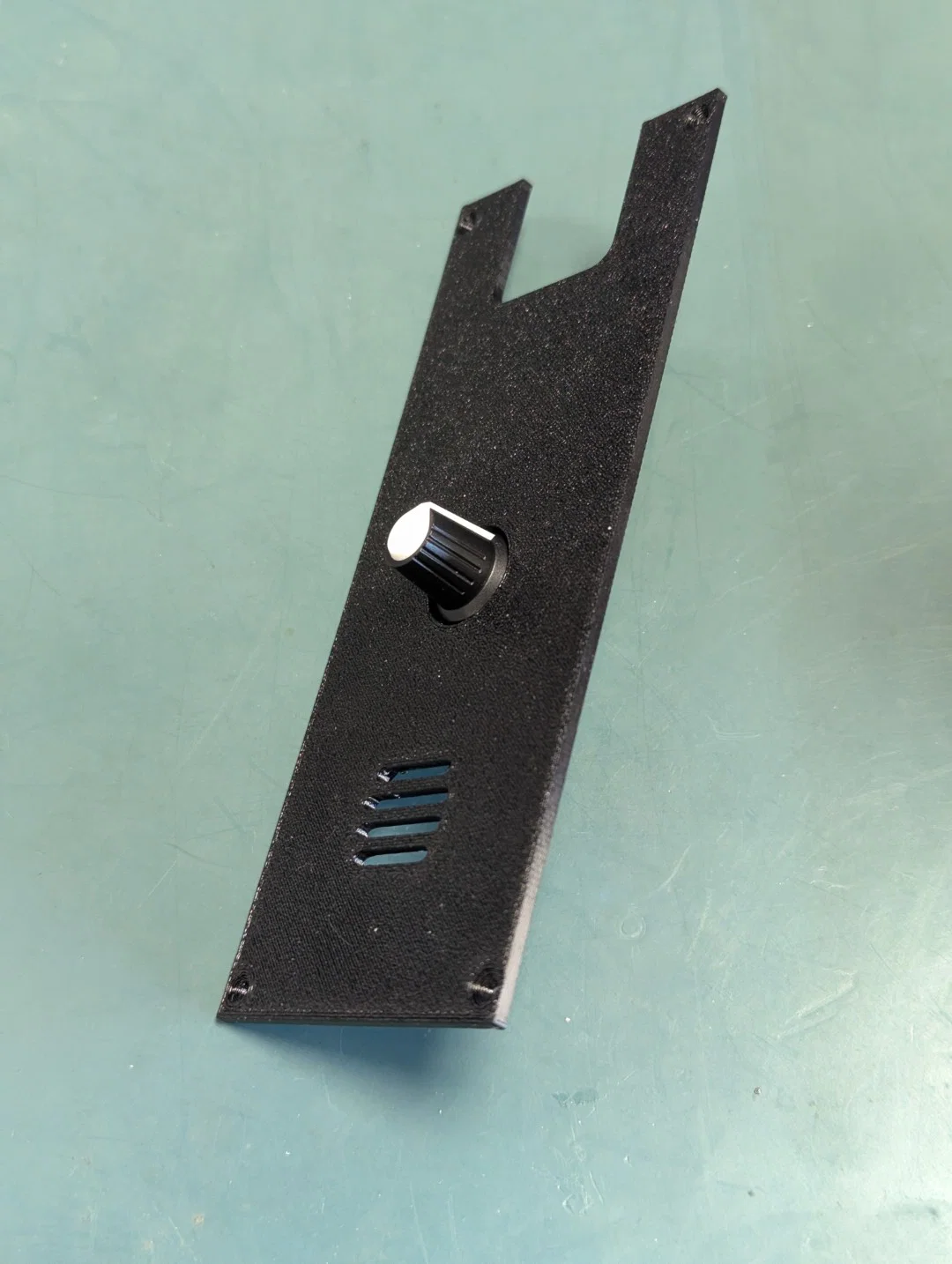

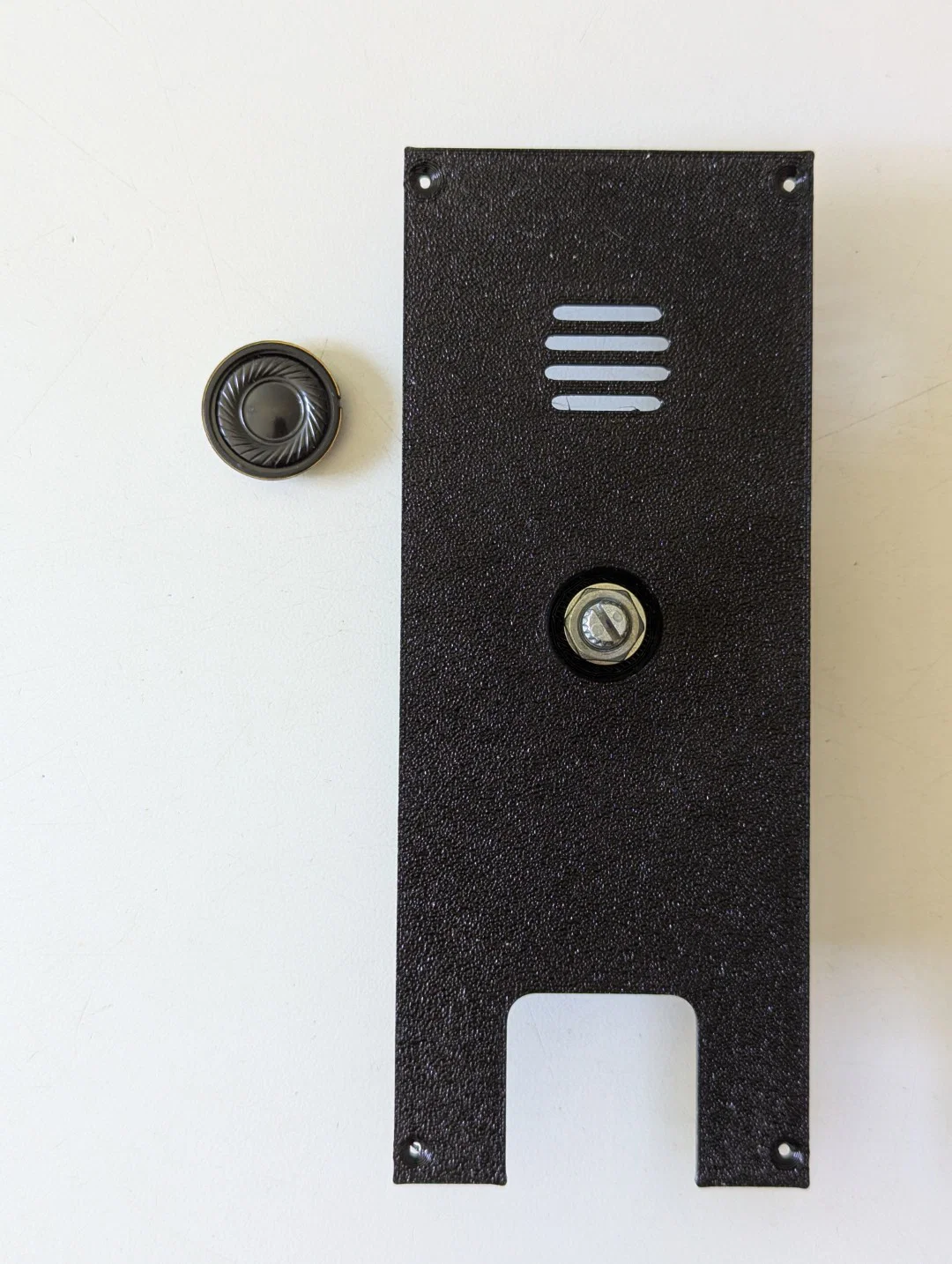

Hình chụp là bản có volume control vì mình cần cho dự án. Bản không có thì chỉ có lưới loa thôi, bạn muốn tự khoét thêm chỗ cho núm volume hay làm gì khác cũng được.

Dĩ nhiên bạn vẫn phải in đầy đủ các phần còn lại của model gốc. File này chỉ là phần thay thế cho tấm lưng (rear panel).
