Giá đỡ chống cong cho RTX 4080/4090 trong thùng FormD T1 v2

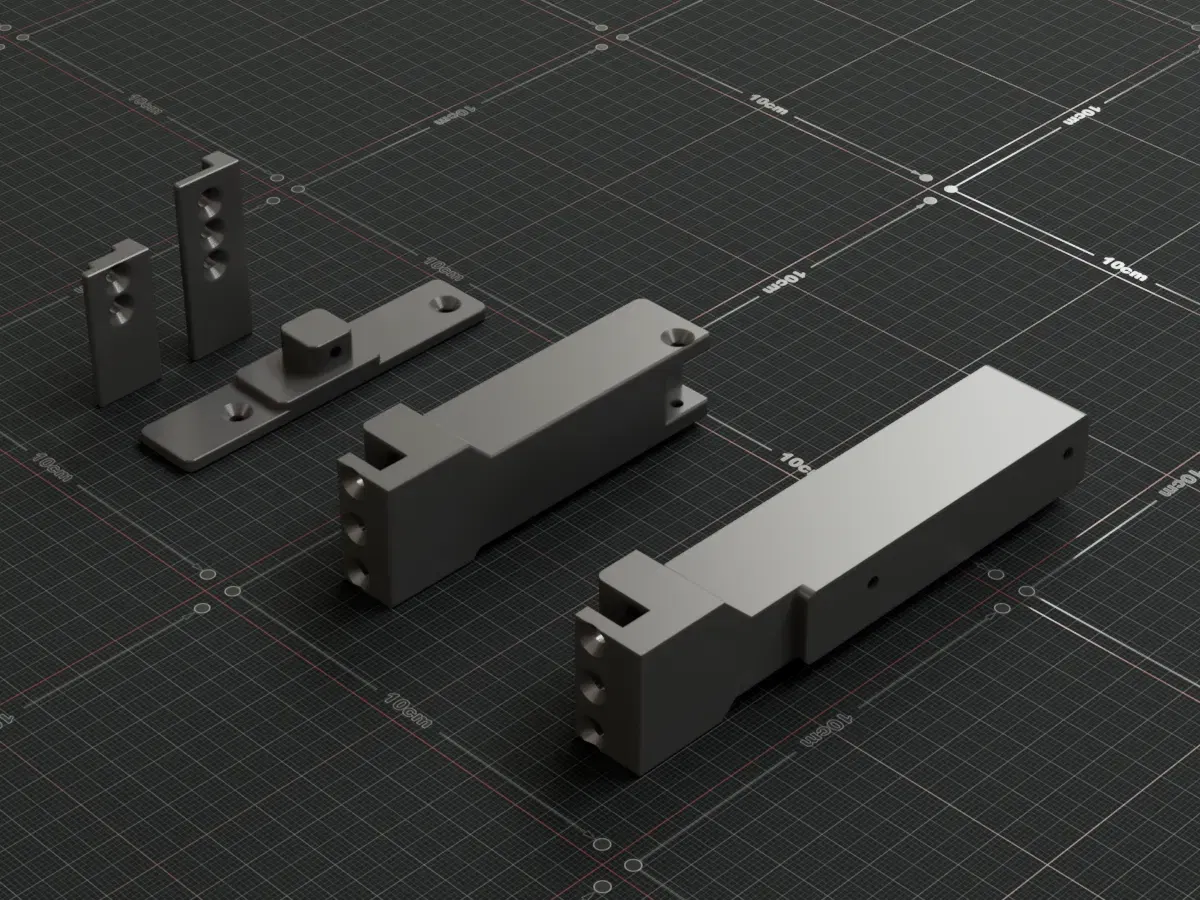

Đây là một bộ các giá đỡ và thanh giằng khác nhau có thể được sử dụng để ngăn chặn sự võng xuống của GPU RTX 4080 & 4090 Founders Edition trong FormD T1 v2 (và v2.1).

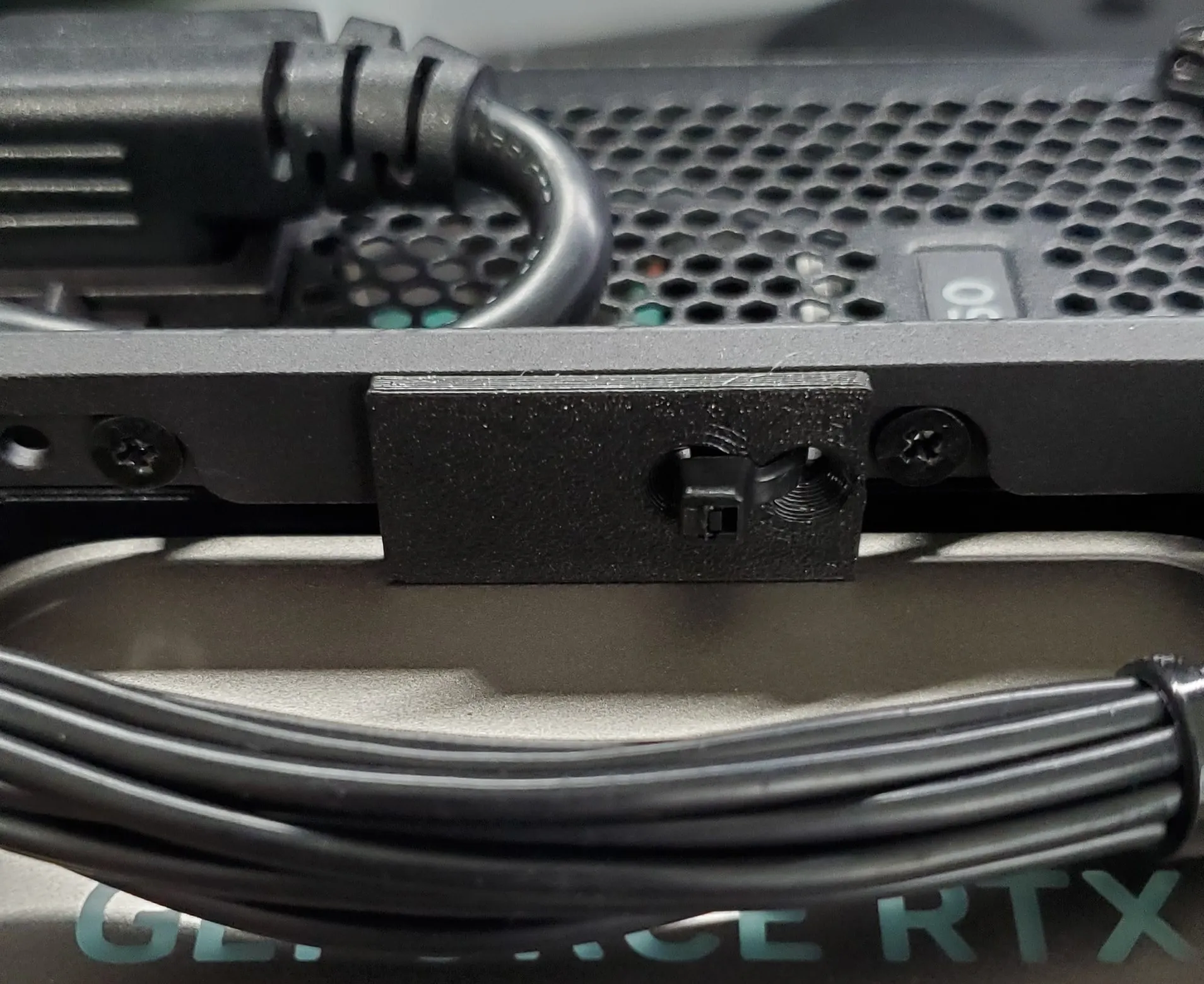

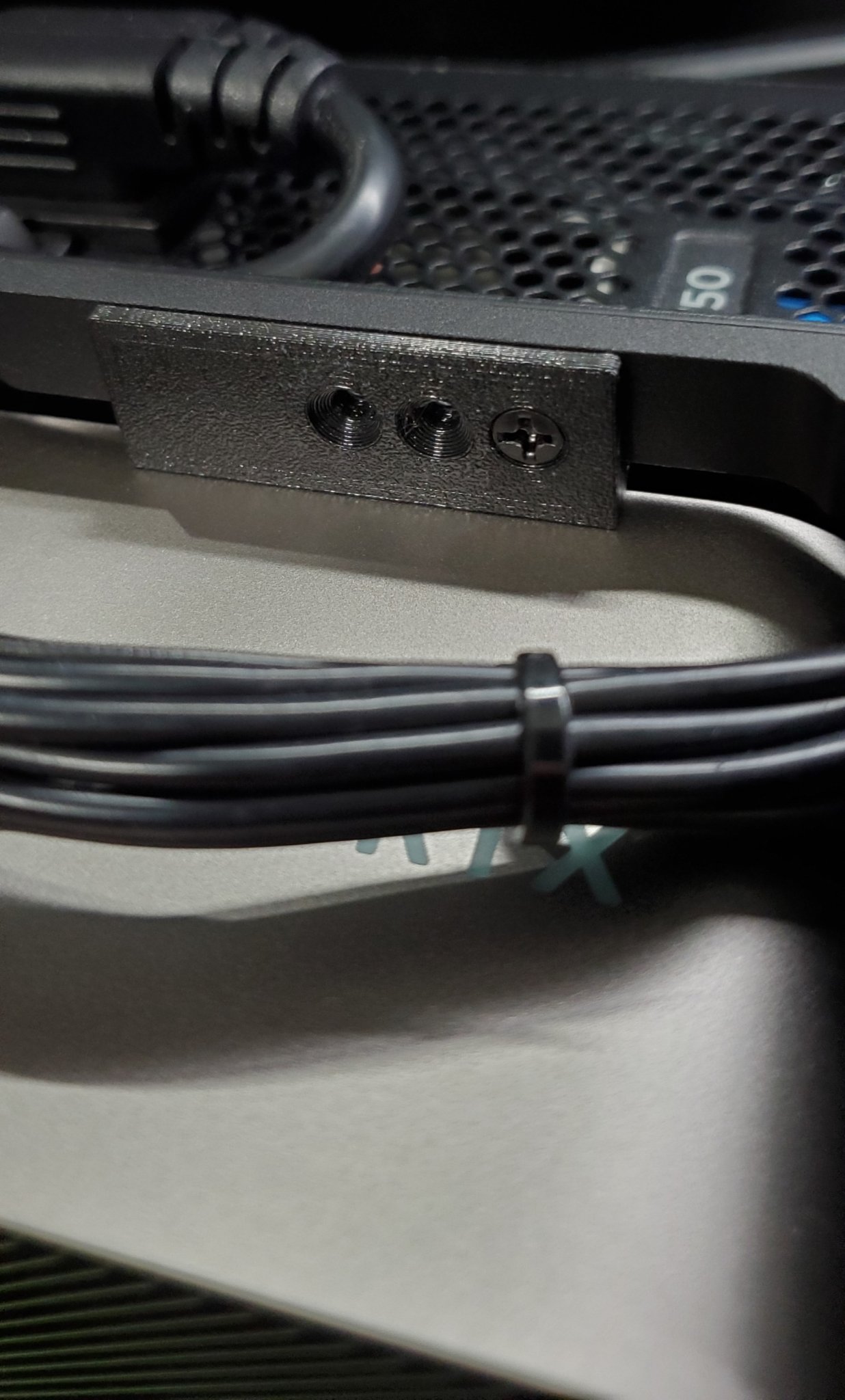

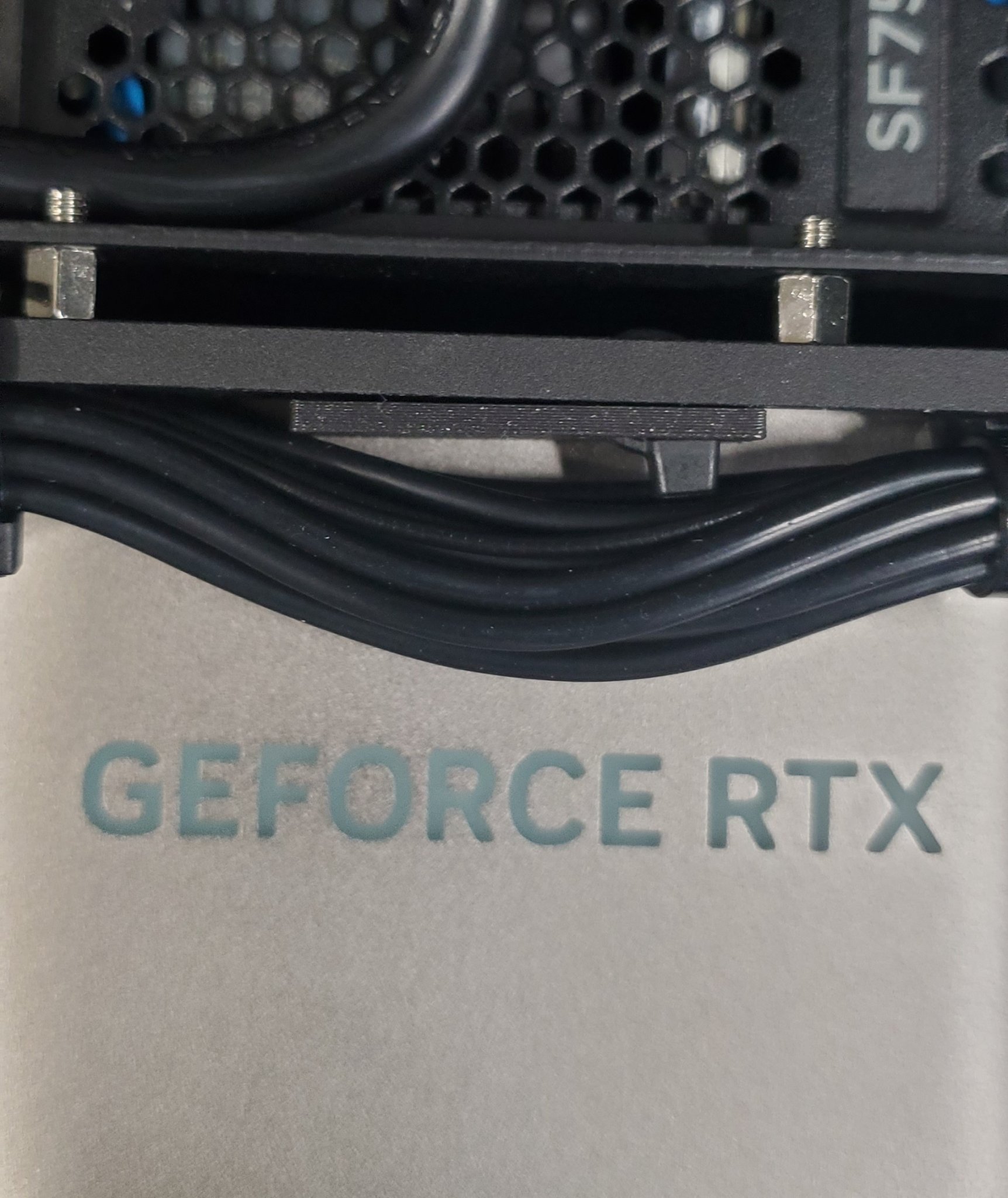

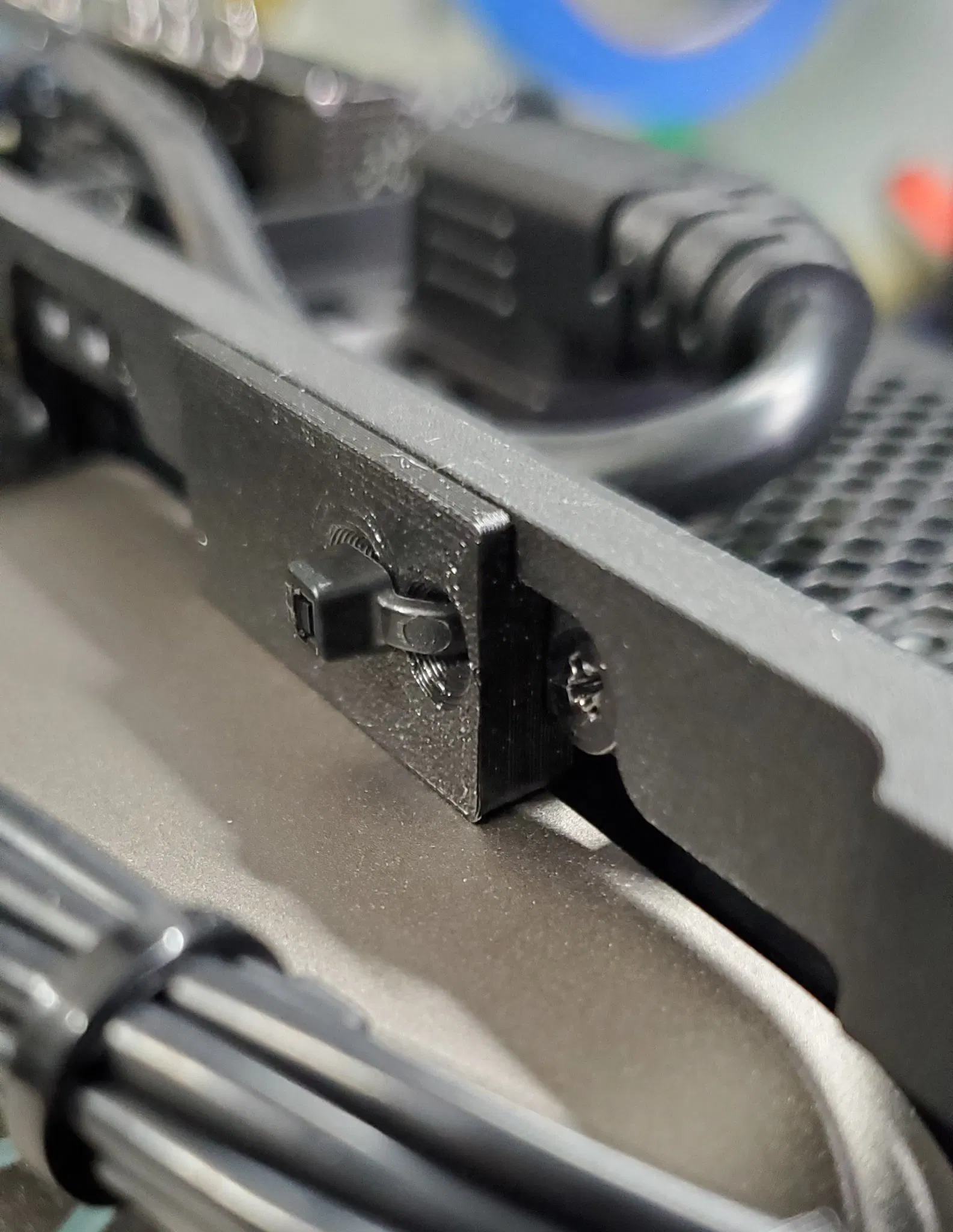

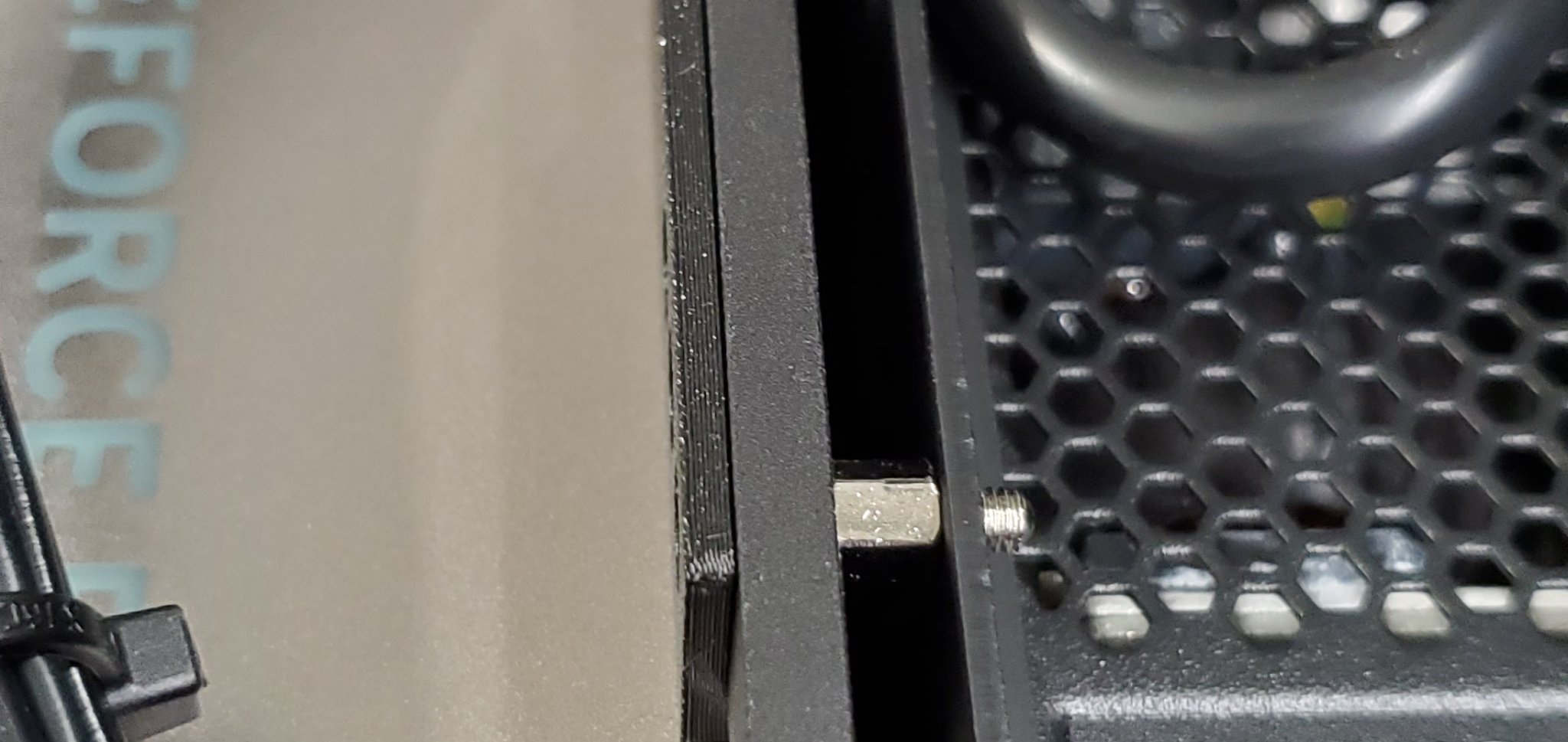

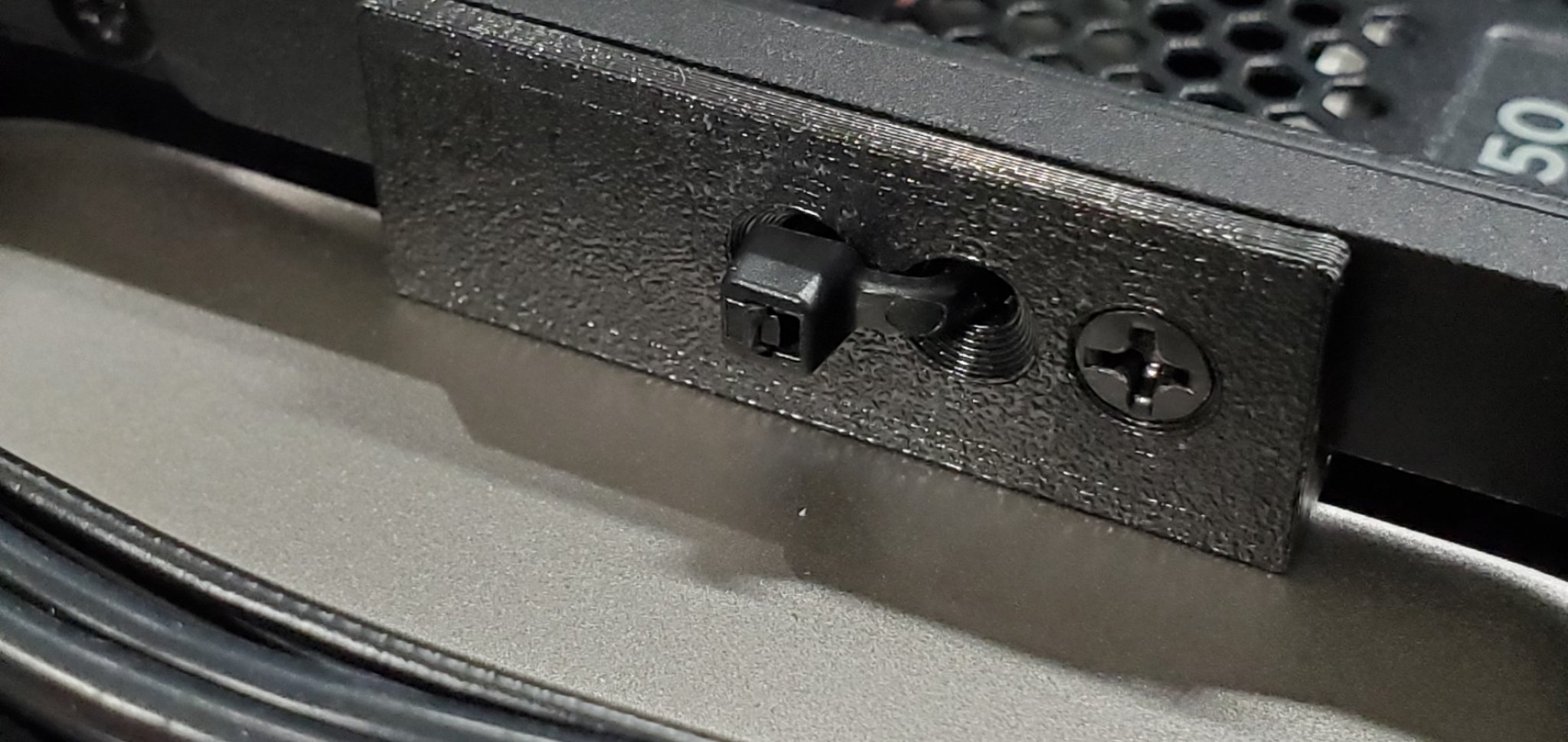

Hai thanh giằng (ngắn & dài) gắn vào cột case và cung cấp hỗ trợ cho phần trước của thẻ khi case được định hướng ở vị trí phổ biến nhất (ngang với quạt case ở trên cùng). Thanh giằng ngắn có thể được lắp đặt mà không cần tháo rời bất kỳ thành phần nào với một dây buộc nhỏ (4"/100mm) hoặc vít M3 + đai ốc. Thanh giằng dài được giữ cố định bằng cách tháo vít hiện có giữ khung PSU vào cột và thay thế bằng một vít CSM3-8.

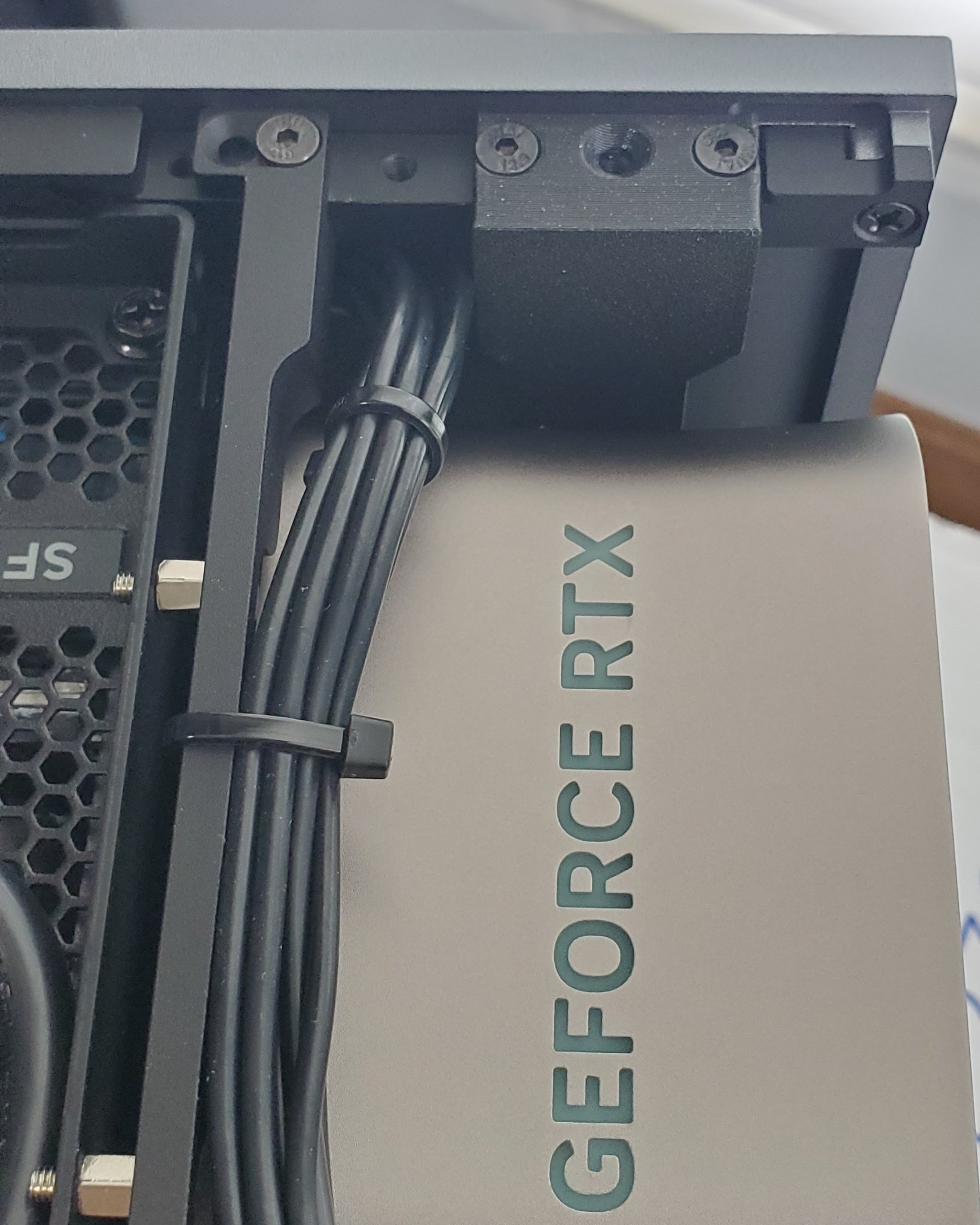

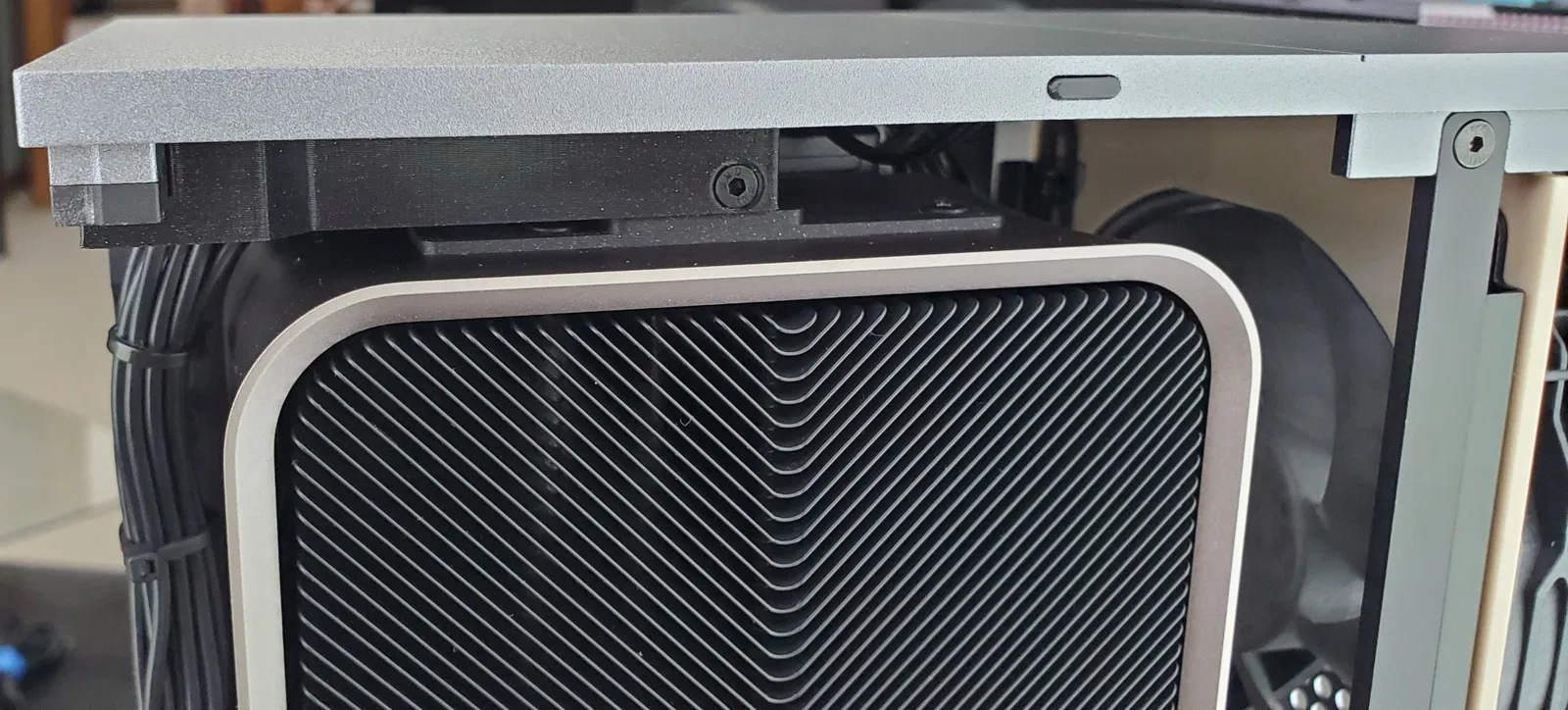

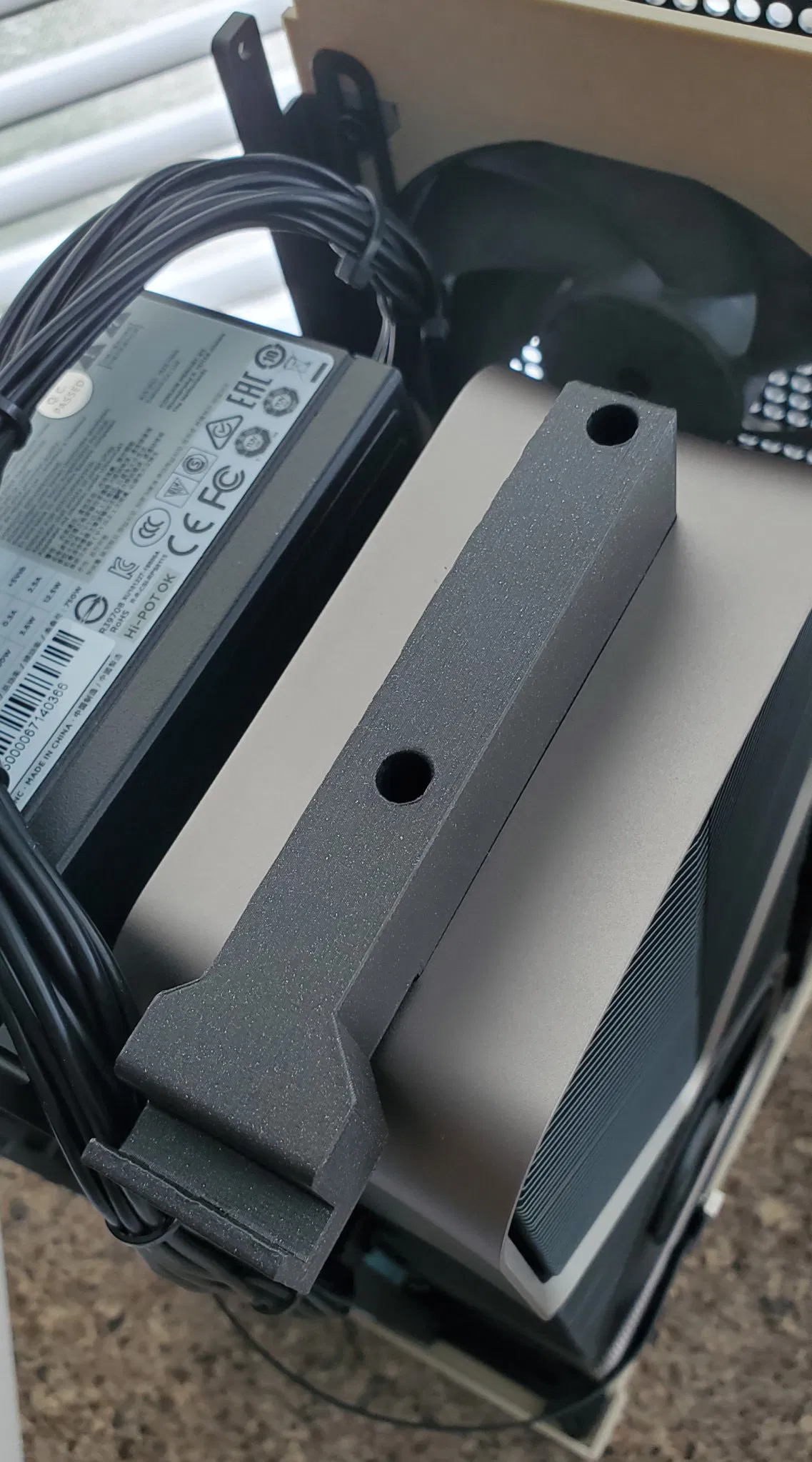

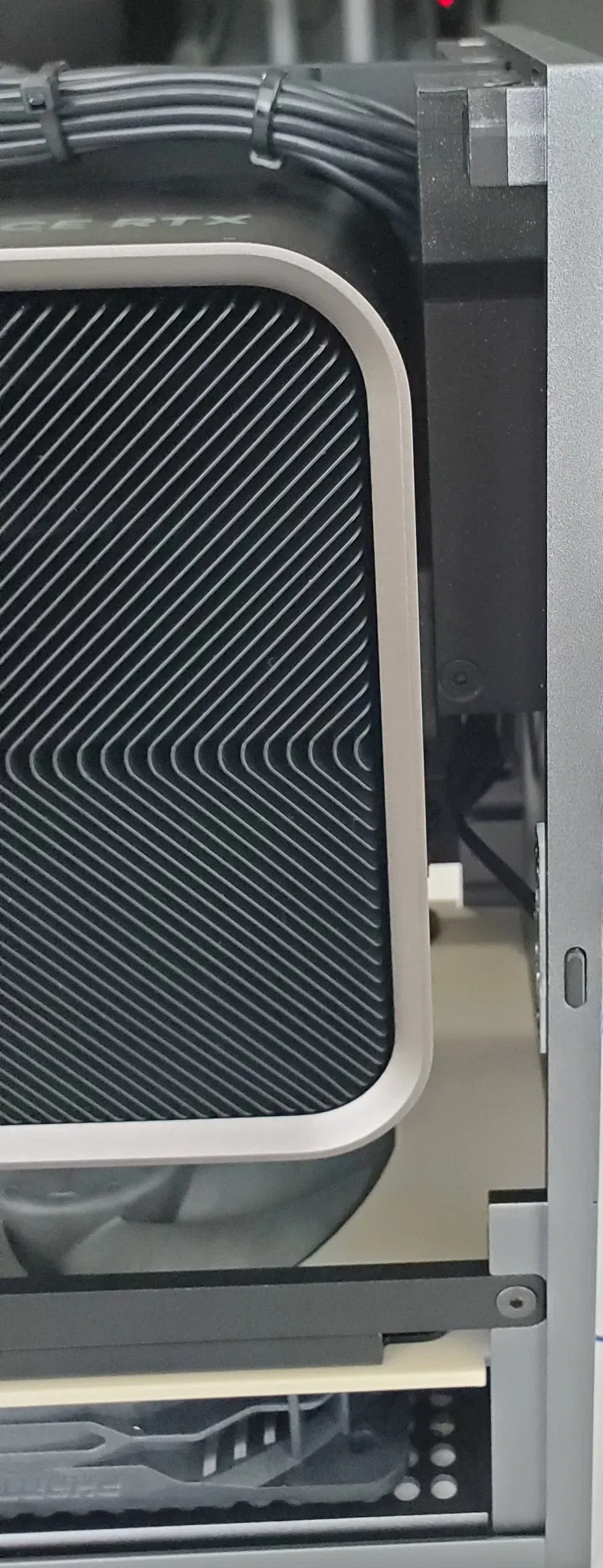

Hai biến thể hỗ trợ hoàn toàn hoàn toàn cố định phần trước của GPU vào bảng điều khiển trước của case và ngăn chặn sự di chuyển theo các hướng X, Y và Z. Đây là tùy chọn an toàn nhất và cung cấp sự bảo vệ khi di chuyển hoặc du lịch với case. Các giá đỡ 1- và 2-mảnh đều gắn vào GPU bằng hai vít CSM3-5 và vào case bằng hai hoặc ba vít CSM3-8 (độ dài lên đến CSM3-12). Để lắp đặt những giá đỡ này, hãy đứng case thẳng đứng, tháo bảng điều khiển trước của case ra khỏi khung và dịch sang một bên để cho phép truy cập vào phần trước của GPU. Gắn giá đỡ mono hoặc giá đỡ 2-mảnh vào GPU. Nếu sử dụng thiết kế 2-mảnh, hãy gắn phần hỗ trợ lớn hơn vào bảng điều khiển trước bằng các lỗ được hiển thị trong các bức ảnh. Căn chỉnh và cẩn thận thay thế bảng điều khiển trước lên khung.

Cập nhật 06/OCT/2023: Đã thêm lỗ nhỏ vào các mô hình Giá đỡ Hỗ trợ và Hỗ trợ Mono để tương thích với thiết kế bảng điều khiển trước hai tông màu v2.1.
