Template gắn panel Molex MicroFit để remix vào các model khác
Template mount gắn panel cho Molex MicroFit 3.0 plug housing, dùng retention clips đúng chuẩn để dễ remix sang các dự án khác. Có bản 4 pin và 6 pin; dung sai chặt, khuyến nghị first layer 0.25mm và Classic walls.
Mô tả
Lúc mình cần gắn mấy đầu Molex MicroFit thì mình lên đây tìm… nhưng cái mình thấy toàn là giải pháp kiểu chế cháo, có thêm con vít giữ ở phía sau. Mình từng bị nói là hơi “kỹ” rồi… mà làm với thiết bị mắc tiền thì mình thích tránh tối đa kim loại dư thừa gần các chân tiếp xúc.

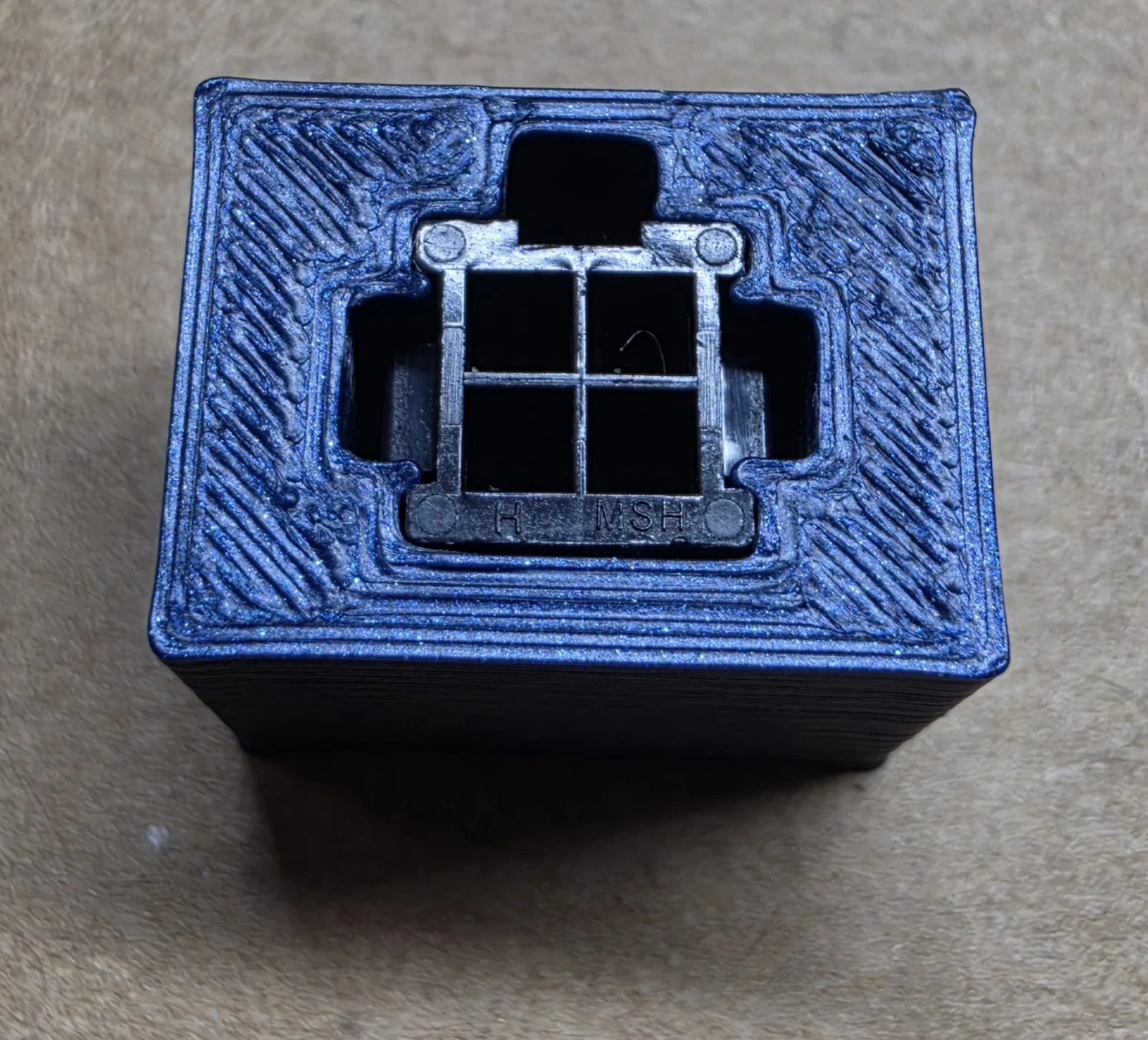

Vì vậy mình làm một bộ mount đúng chuẩn cho đúng loại housing, dựa trên model do Molex cung cấp, dùng luôn retention clips trên housing. Thiết kế này cũng dễ chỉnh sửa để remix vào các dự án khác.
Chắc mình chỉ làm bản 6 pin và 4 pin thôi. Bản 4 pin xong rồi… bản 6 pin đã upload nhưng mình chưa in để test.

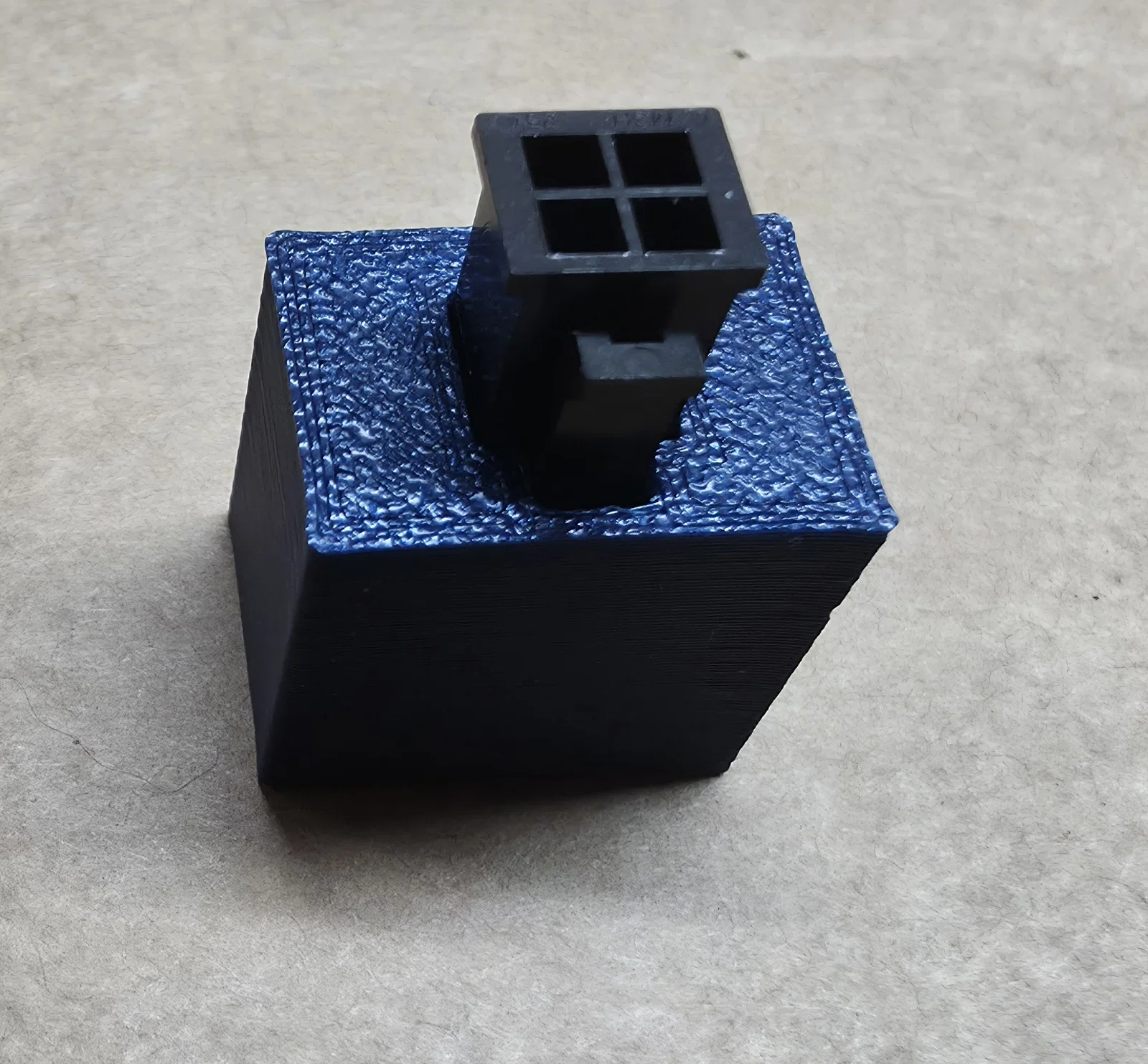

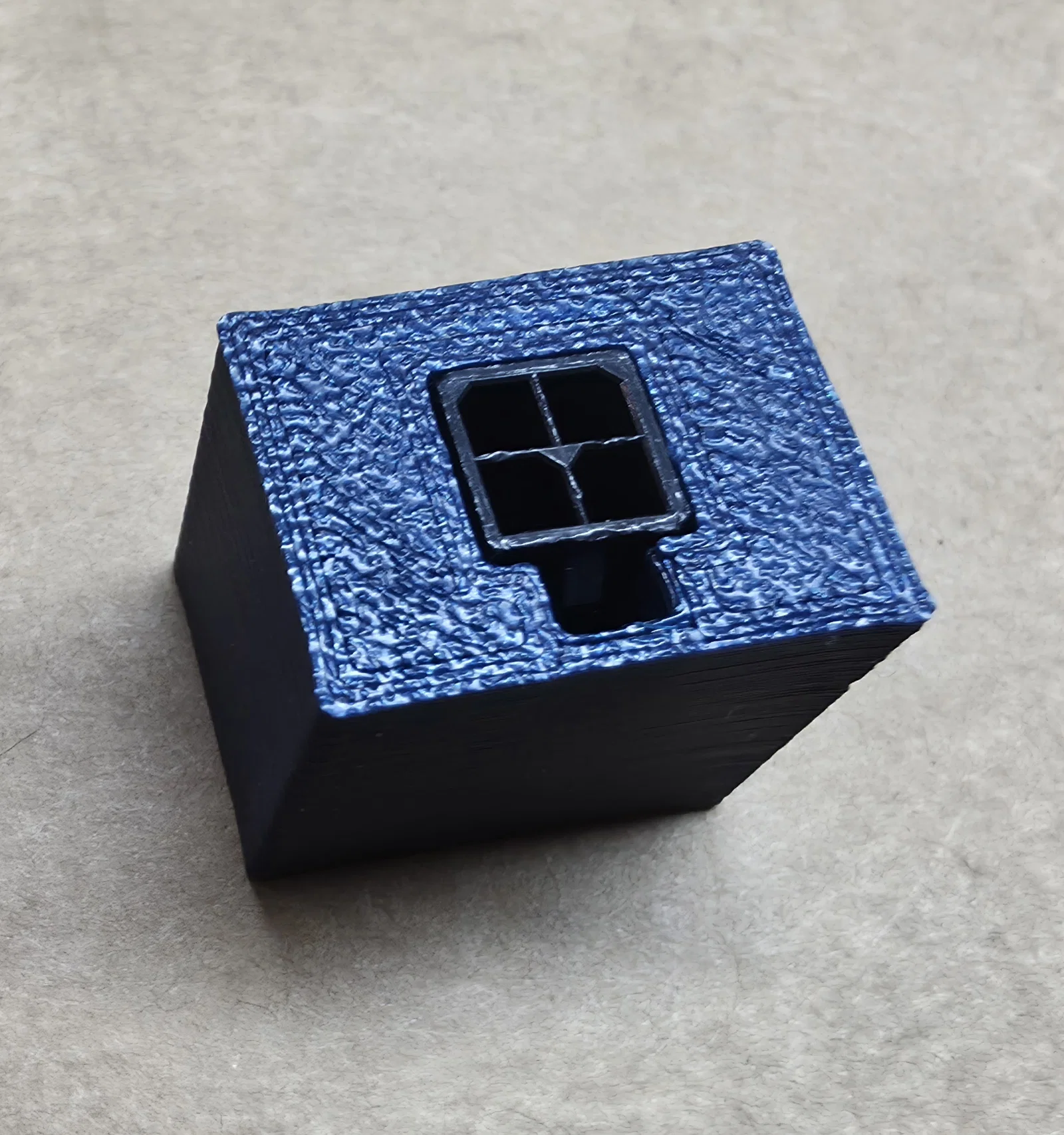

4 pin - Molex Part Number - 0430200400
6 pin - Molex Part Number - 0430200608
Dung sai khá sít. Nên mình khuyên dùng first layer 0.25mm và Classic walls. Arachne bo tròn quá nhiều.
Dù vậy, dĩ nhiên vẫn có giới hạn vì chỉ có 1 hướng đặt/in mà không bị overhang bên trong, vốn sẽ khó xử lý với dung sai chặt như vậy.
