Vỏ Model KC cho Meshtastic/RAK 19007

Đây là phần vỏ Model KC mình thiết kế cho RAK 19007, kèm theo một dock sạc, mục tiêu là để dễ mang đi, triển khai nhanh và sạc lại trực tiếp từ một vali hard shell.

Mình làm nó với mục đích dùng cho SAR, nên có các tính năng sau:

• Vỏ chắc chắn, hạn chế bể/gãy.

• Có gờ/rãnh để đặt gioăng silicone ở các bề mặt ghép của vỏ.

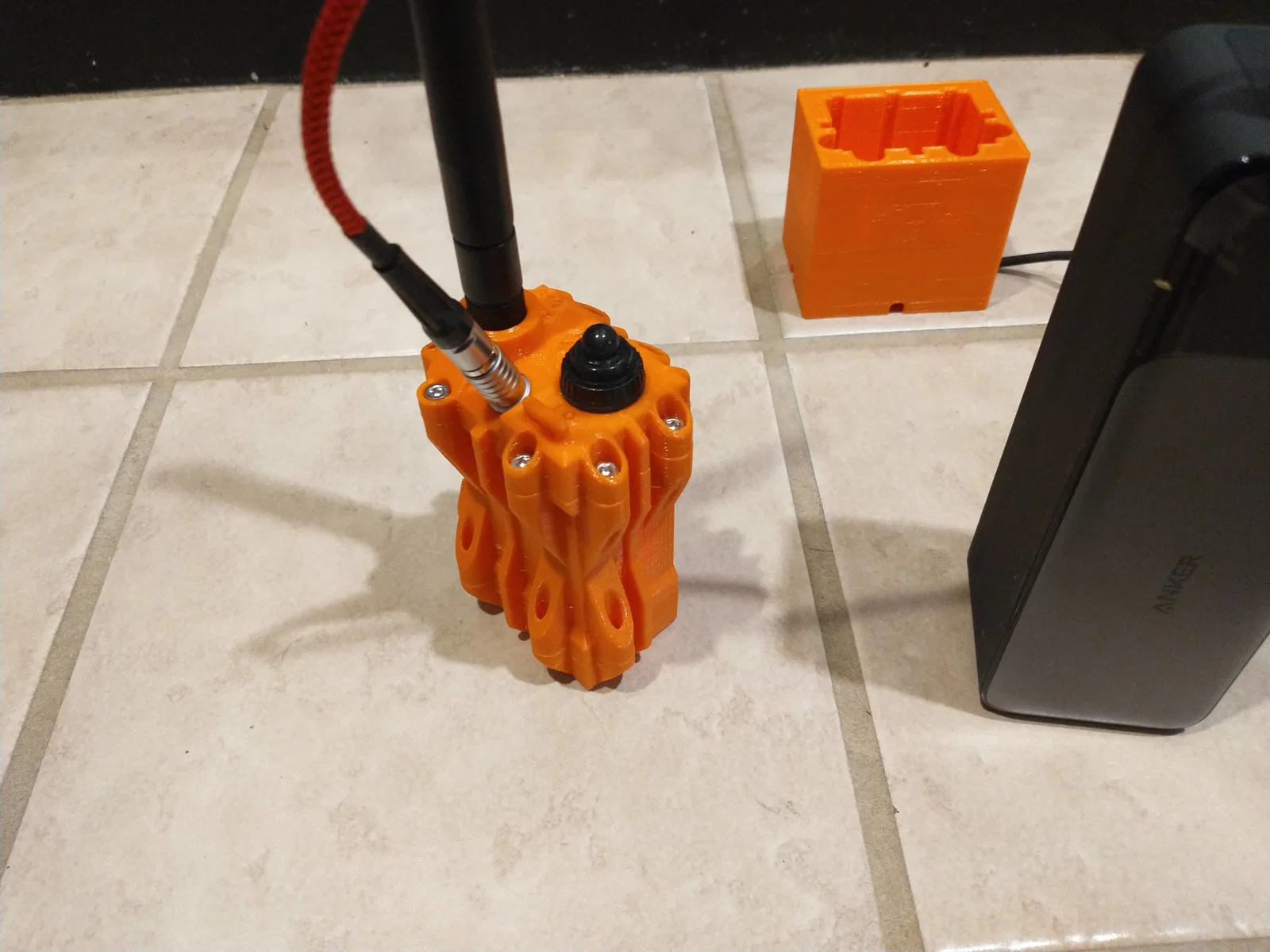

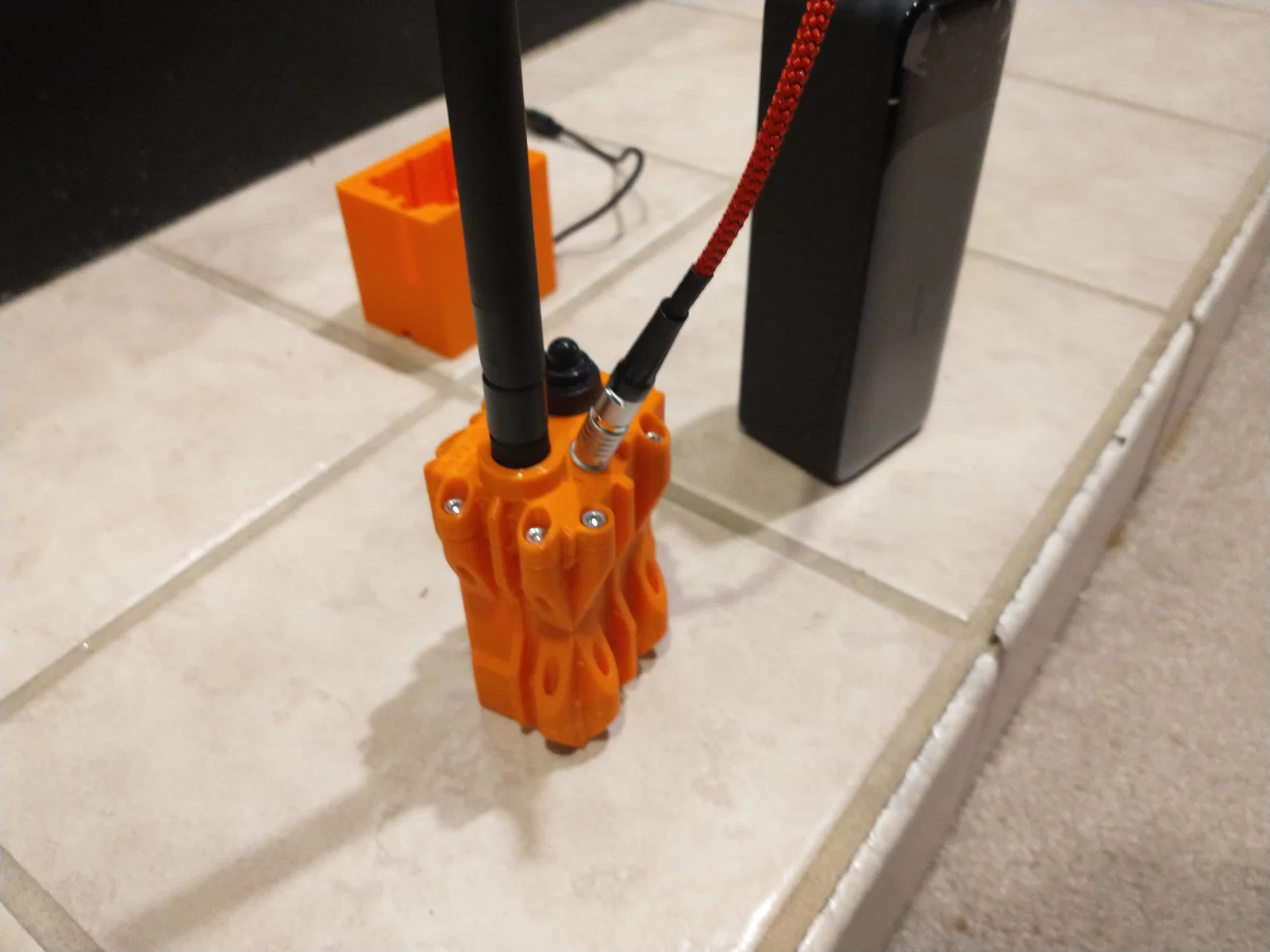

• Đầu nối LEMO 0B 2 pin để sạc ngoài hiện trường (nếu bạn “gan” thì dùng LEMO 4 pin và đấu thêm USB data vào board RAK).

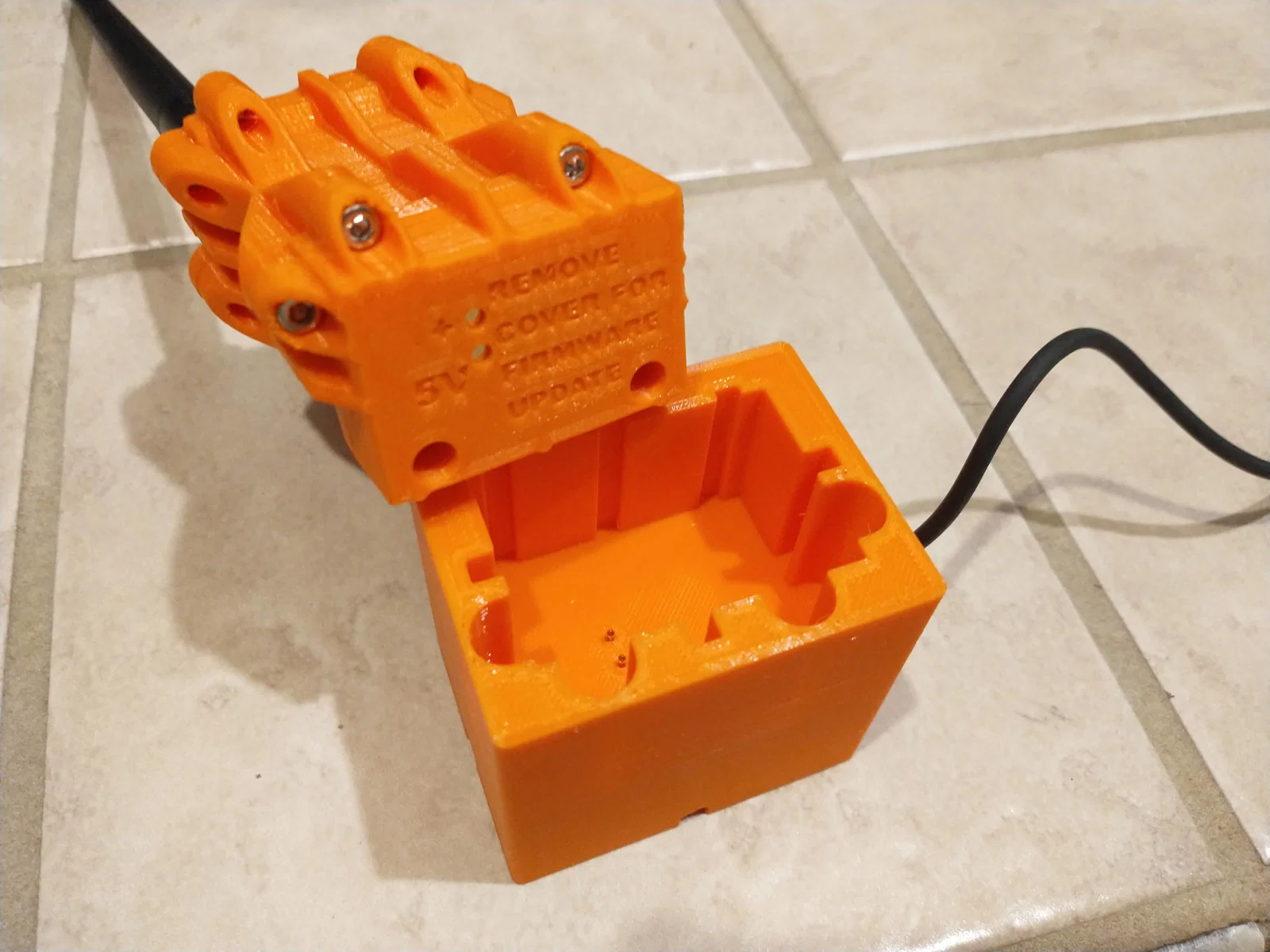

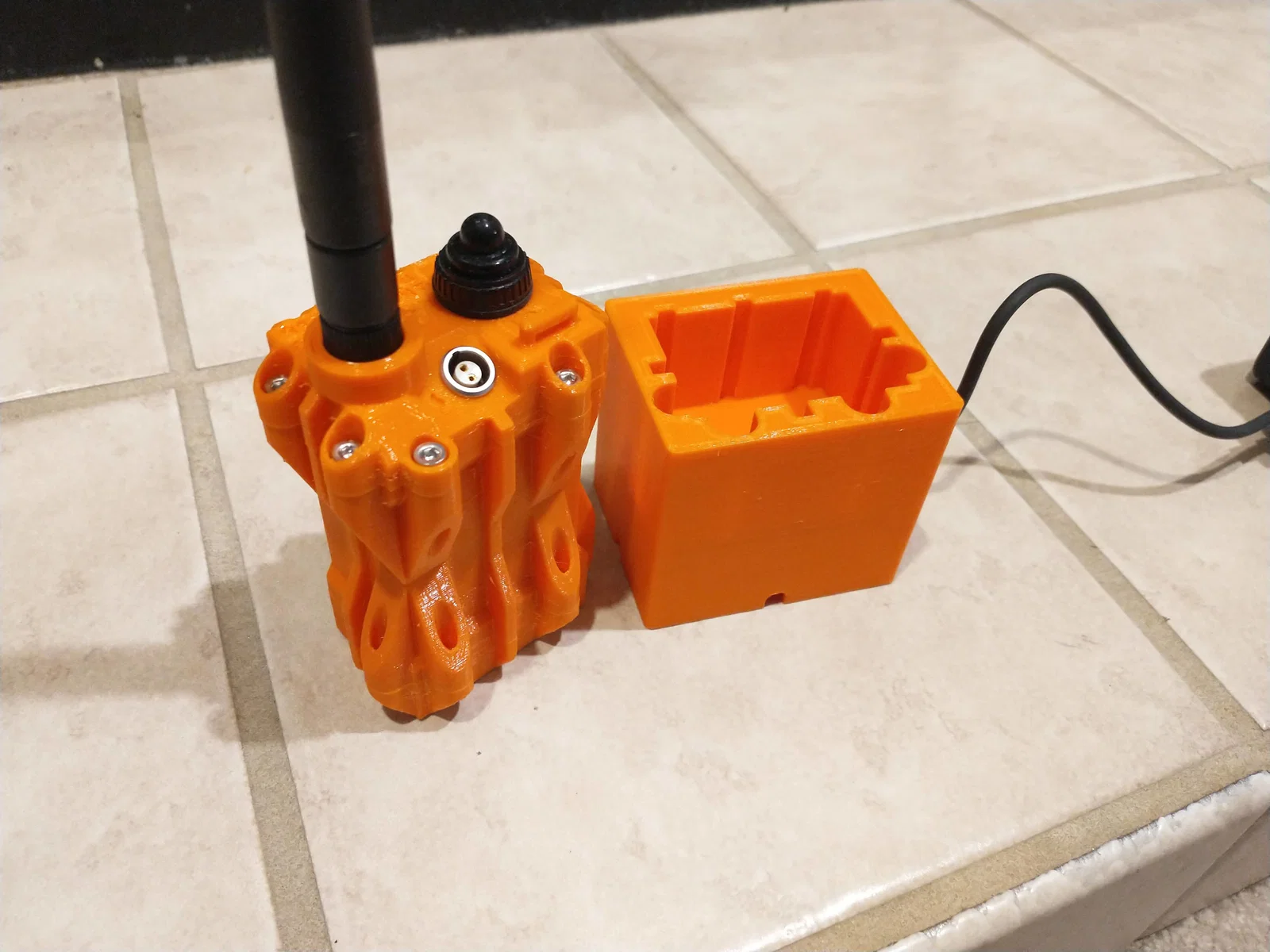

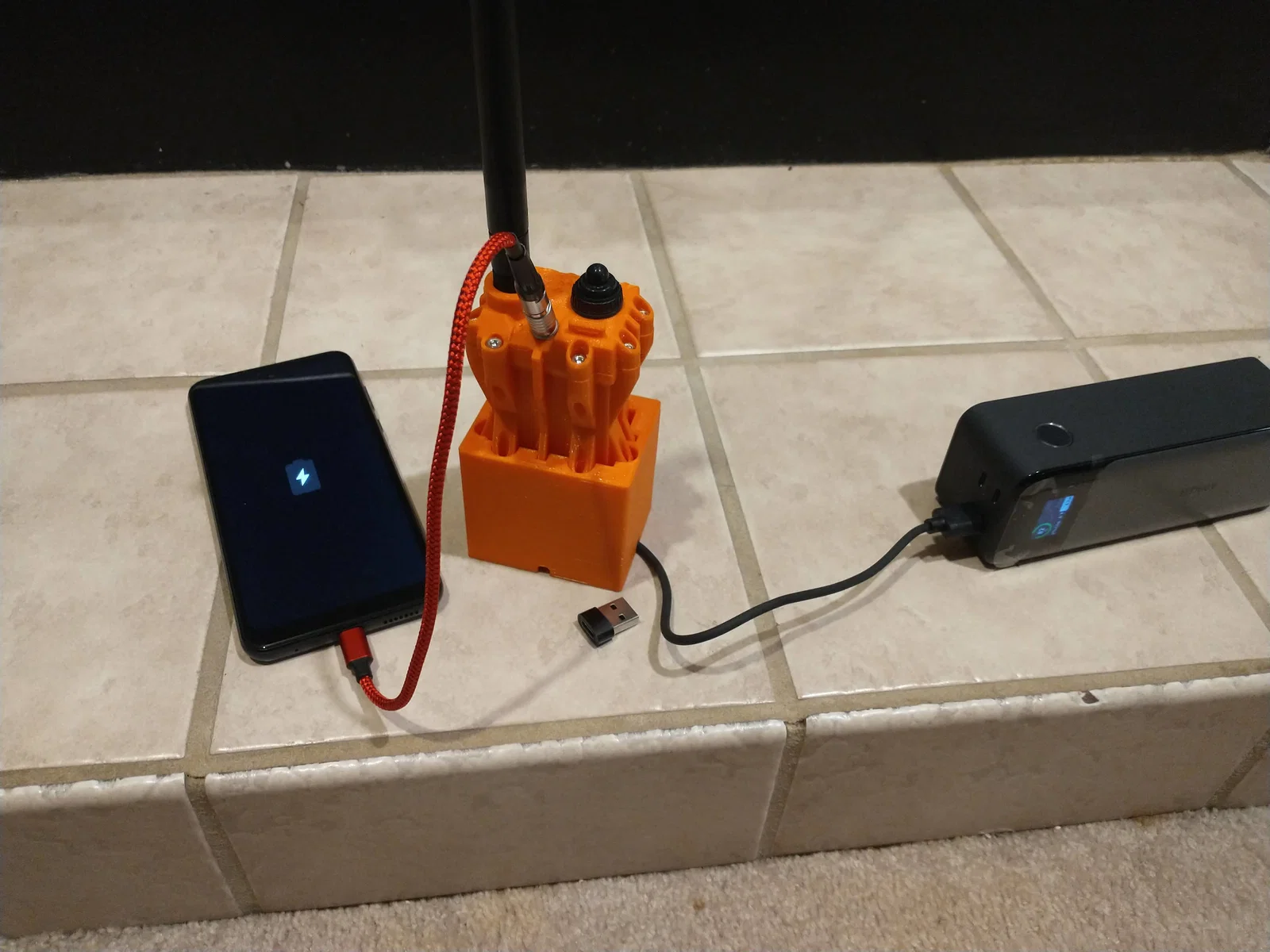

• Dock sạc để sạc khi đặt thiết bị trong vali.

• Công tắc nguồn.

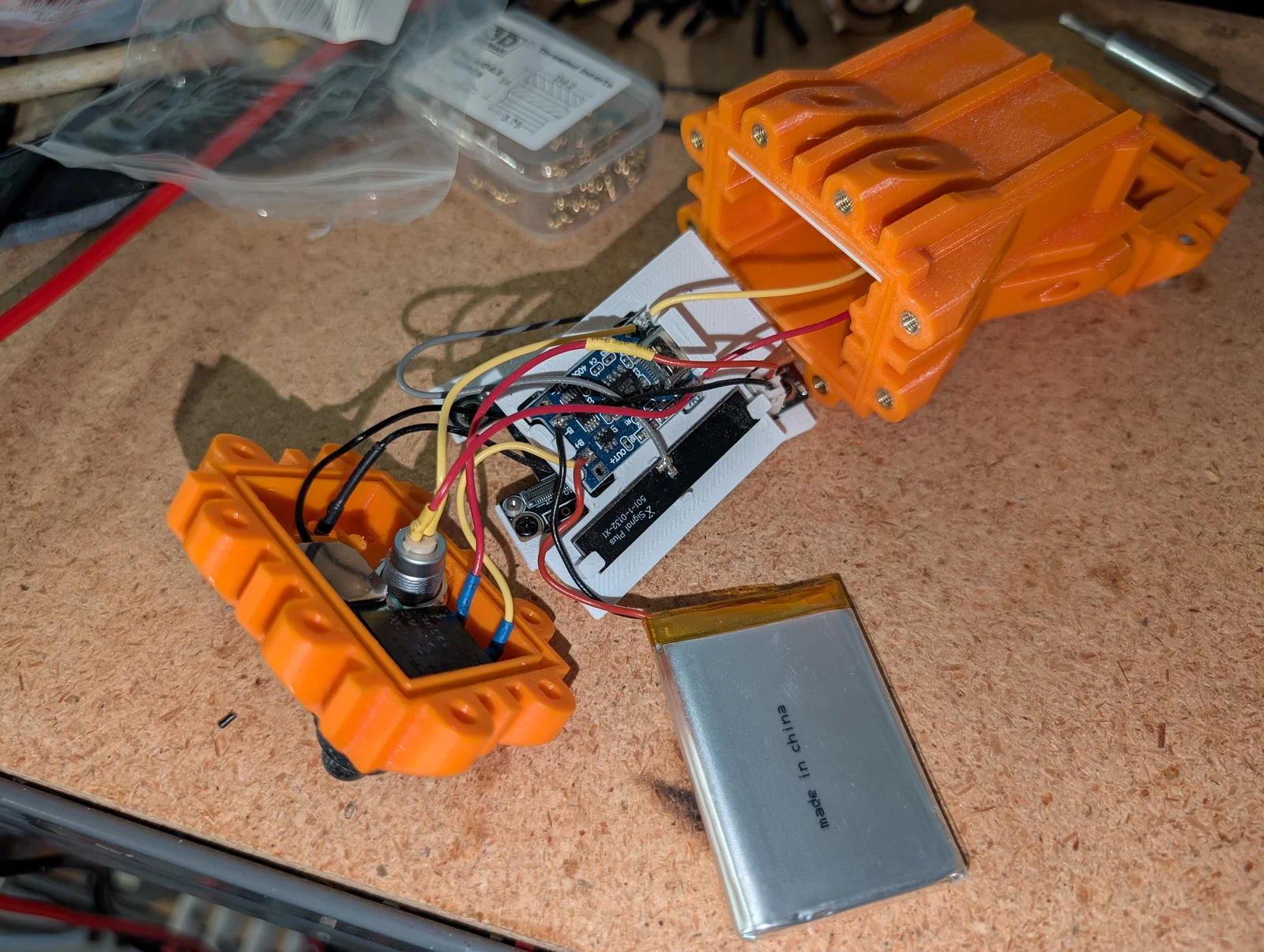

• Dùng board sạc LiPo TP4056 gắn bên trong để sạc khi thiết bị đang tắt.

• Chỉ dùng ốc M8 x 8mm (trừ ốc bắt đi kèm theo RAK).

• Tương thích với anten ceramic patch đi kèm module GPS.

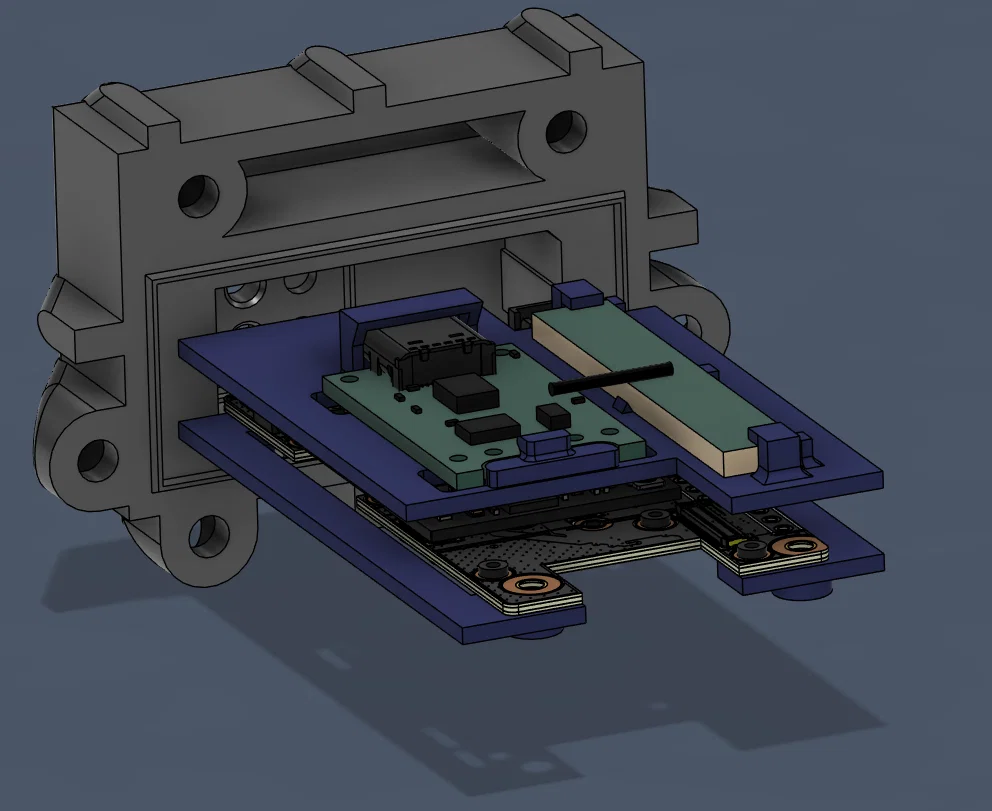

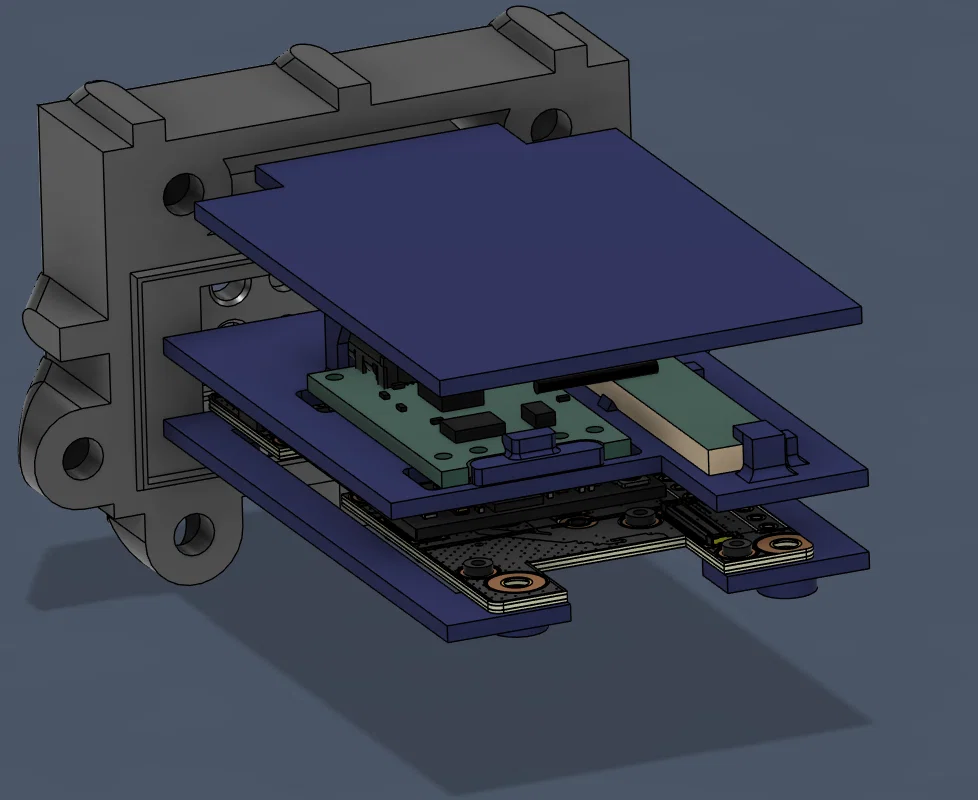

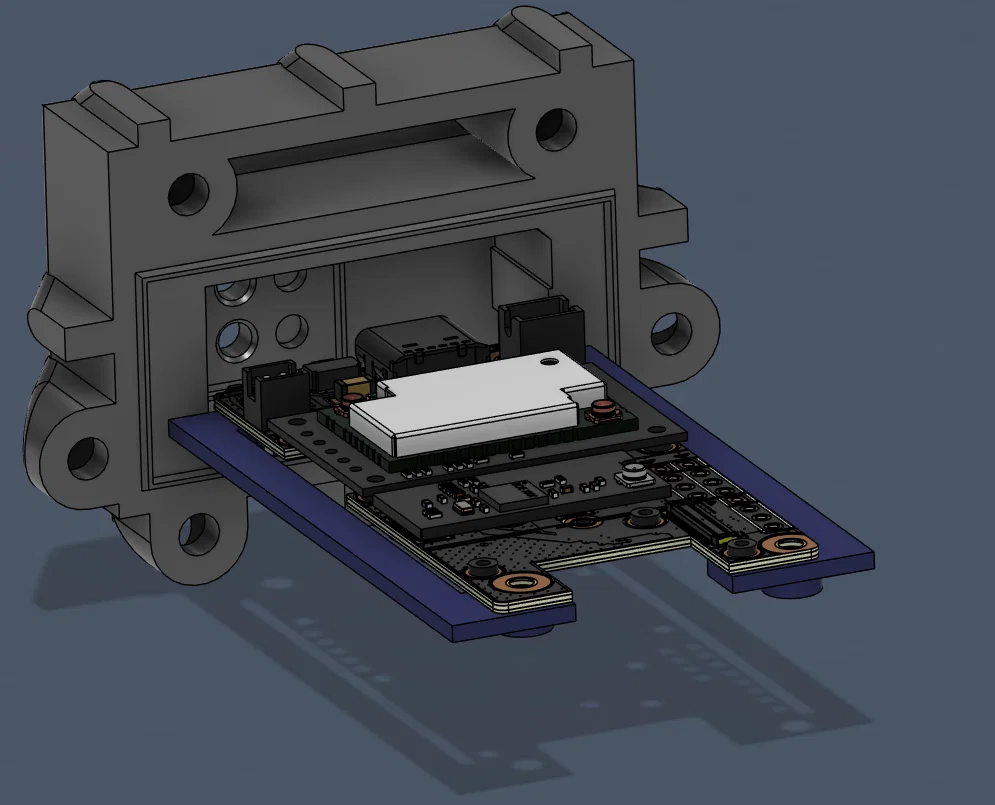

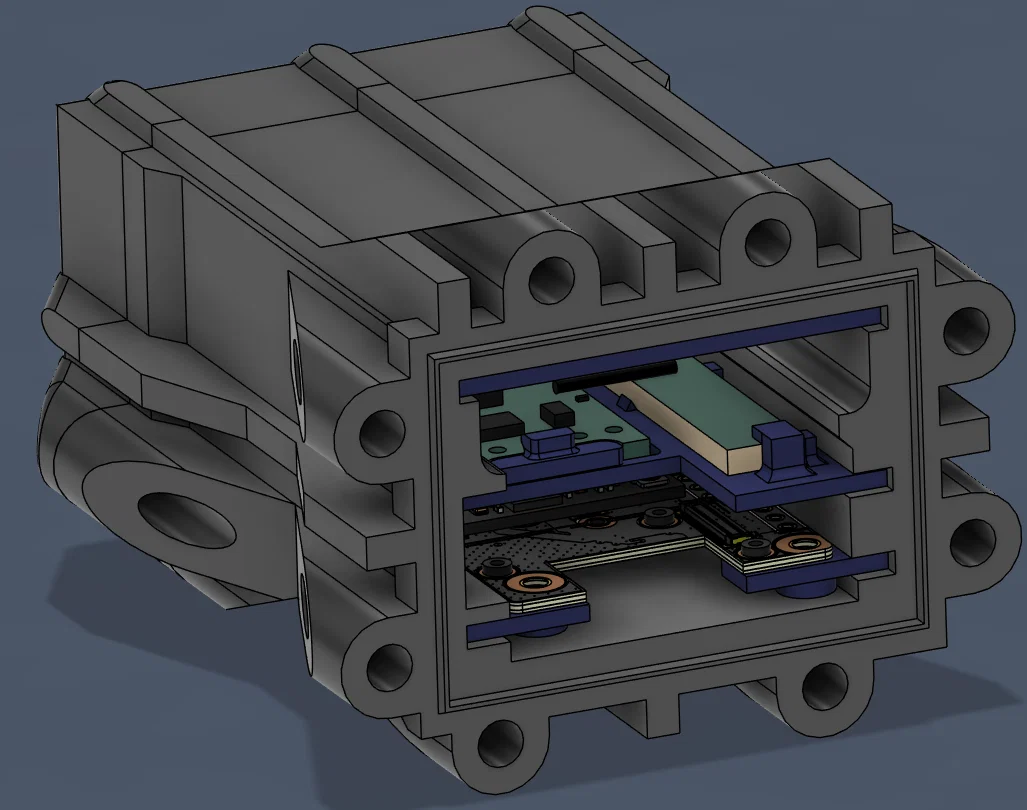

Đây là một thiết bị gọn, cần đi dây theo kiểu custom; để lắp cho thành công thì bạn phải rành hàn. Tất cả mối nối bắt buộc phải bọc ống co nhiệt. Muốn dùng dock sạc, cần làm 2 PCB nhỏ dạng custom (một cái gắn dưới đáy radio, và một cái gắn trong dock sạc để giữ pogo pin). Nếu không có các PCB nhỏ này, bạn chỉ có thể sạc qua đầu nối LEMO 0B; đồng thời hai lỗ hở ở đáy vỏ (nơi sẽ lộ các pad mục tiêu) cần được trám bằng epoxy hoặc keo seal. Tất nhiên bạn có thể đặt làm các board custom từ nhà sản xuất PCB, nhưng mạch đủ đơn giản để làm thủ công với một tấm PCB blank, bút sharpie, hydrogen peroxide, hydrochloric acid (còn gọi là swimming pool acid), và một mũi khoan nhỏ để khoan lỗ xuyên.

Linh kiện cần có:

• Đầu nối anten SMA nếu muốn dùng polarity khác với đầu nối mà RAK cung cấp

• Vỏ được thiết kế để dùng riêng với Rabbit-Labs 4dBm antenna (đa số anten khác chắc cũng dùng được)

• TP4056 (loại có phần lõm phay ở phía đối diện cổng USB-C) (mấy board này có vẻ không đồng đều độ dày, có thể là 1mm hoặc 1.6mm, và nếu là 1mm thì có thể hơi lỏng)

• Đầu nối LEMO EGG.0B.302 & FGG.0B.302, và một sợi cáp USB dư để cắt ra hàn vào phía FGG

• Dây lõi mềm (stranded) mảnh (~28ga)

• Ống co nhiệt

• Pin 603449 Lipo battery

• P75-E2 Pogo Pins (đường kính trục 1.02mm, chiều dài khi thò ra 16.54mm, hành trình nén 2.54mm)

• Nút gạt toggle có khóa, chống nước

• Keo silicone sealant curing không axit (non acetic cure)

• 16 con ốc, M3 x 8mm

• 14 insert đồng cấy nhiệt (heat set inserts) M3

• Các PCB custom

• 2 đĩa target, 0.118"x0.065" Mill Max p/n: 1618-4-57-15-00-00-03-0

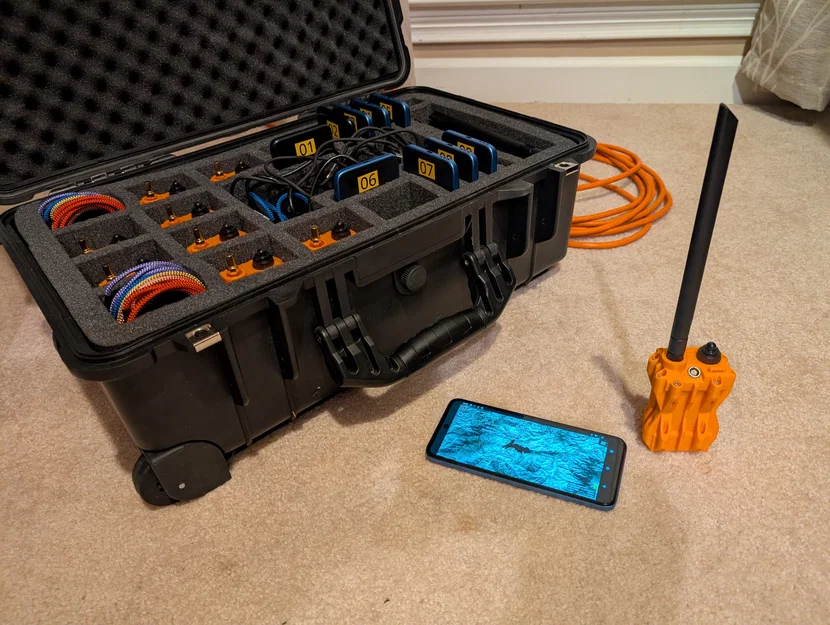

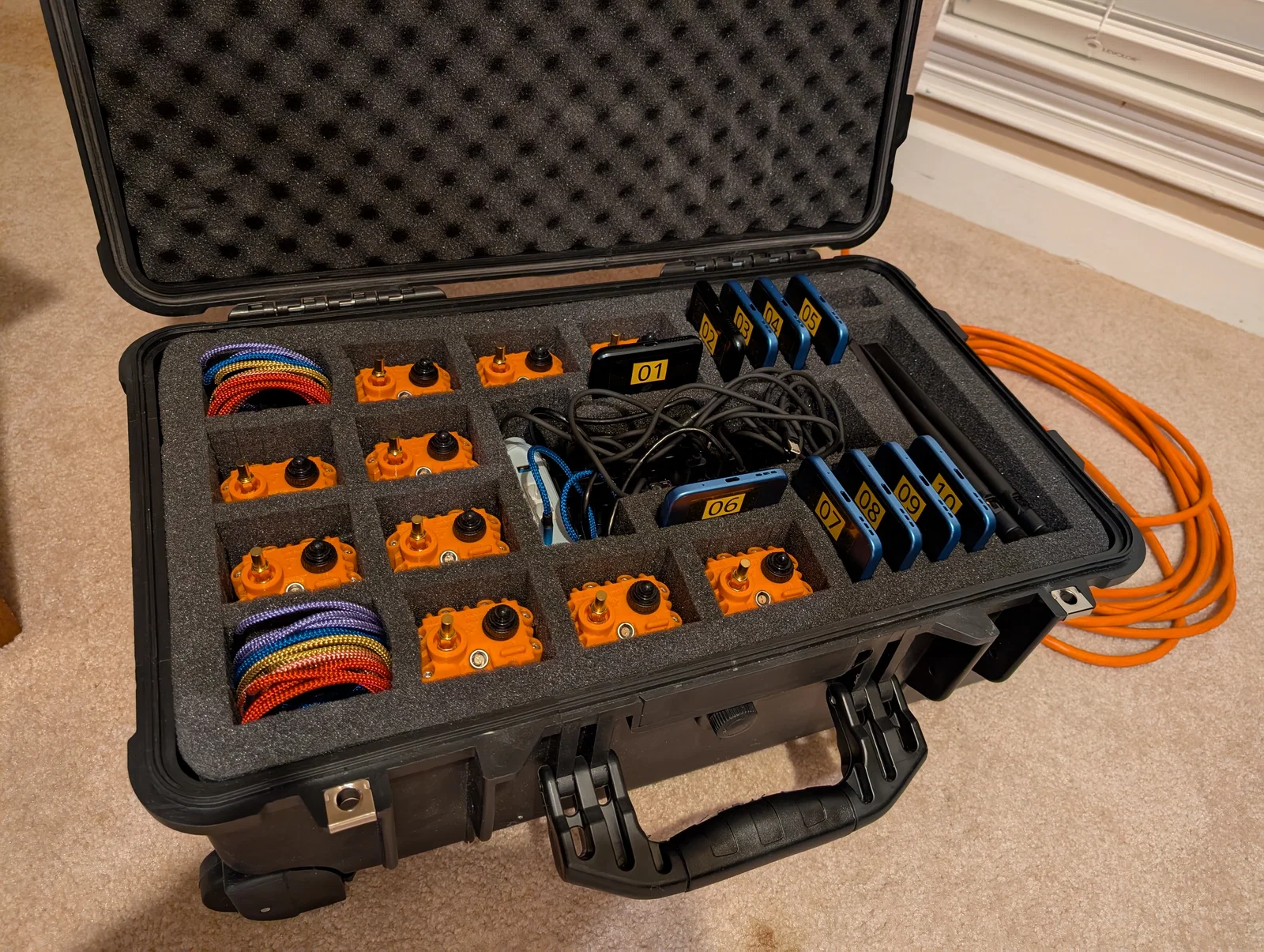

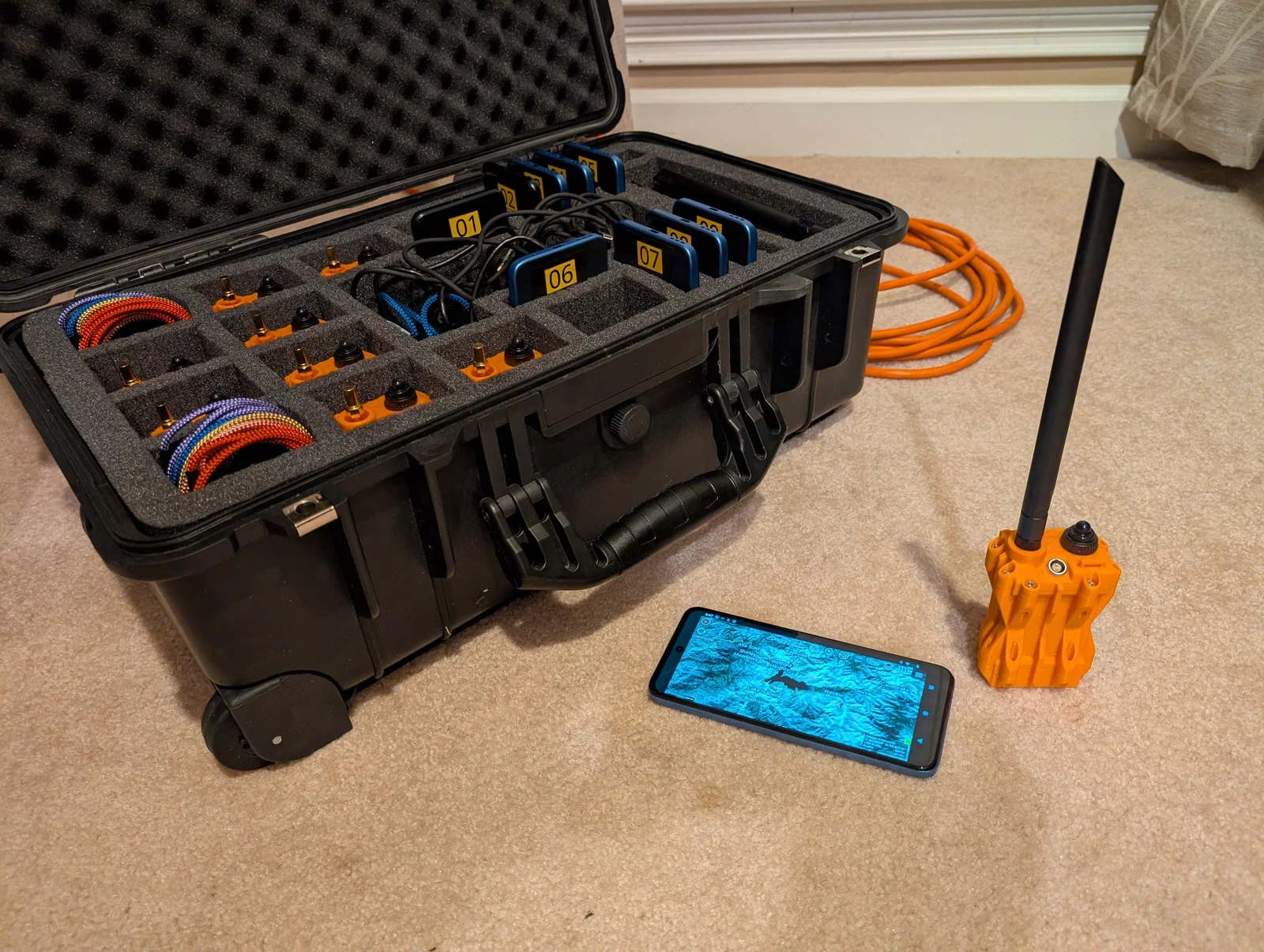

Nếu bạn muốn làm hẳn một go-kit 10 thiết bị giống như hình, mình dùng cái Eylar 22" Case (hình như dạo này giá tăng khá nhiều).

PCB Files: sniporbob/Meshtastic_Model_KC_Housing_PCBs: PCB files for the Model KC meshtastic housing
