Mô hình 3D Arduino Uno R3 chính xác cho thiết kế mạch điện tử

Mô hình 3D Arduino Uno R3: Giải pháp hoàn hảo cho thiết kế mạch điện tử

Nếu anh em đang là dân kỹ thuật, sinh viên điện tử hay người đam mê sáng tạo (maker), chắc hẳn cái tên Arduino Uno R3 không còn xa lạ gì. Đây là một trong những bo mạch vi điều khiển phổ biến nhất thế giới hiện nay. Việc có trong tay một mô hình 3D chính xác của Arduino Uno R3 sẽ giúp ích rất nhiều trong quá trình thiết kế, mô phỏng và lắp ráp vỏ hộp (enclosure) cho các dự án của mình mà không cần phải lúc nào cũng kè kè bo mạch thật trên bàn làm việc.

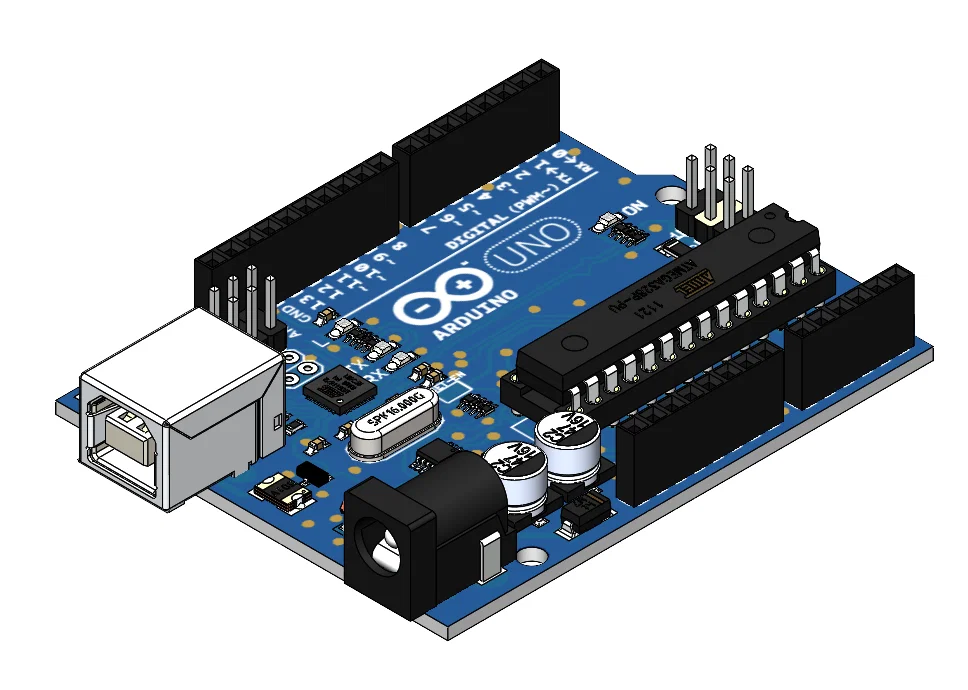

Mô hình 3D này được thiết kế dựa trên đúng kích thước thực tế của bo mạch Arduino Uno R3 tiêu chuẩn. Anh em có thể sử dụng file này để đưa vào các phần mềm CAD như Fusion 360, SolidWorks hoặc Blender. Việc này giúp anh em dễ dàng ướm thử vị trí của các cổng USB, giắc cắm nguồn DC, và hàng rào chân cắm (header pins) để thiết kế các phần vỏ bảo vệ sao cho vừa vặn nhất, tránh tình trạng in xong rồi mới phát hiện sai kích thước hoặc cấn linh kiện.

Điểm đặc biệt của mô hình này là sự tỉ mỉ trong từng chi tiết nhỏ. Từ vị trí các lỗ bắt ốc vít đến cấu trúc của các đầu nối (connectors), tất cả đều được thể hiện rất rõ ràng. Đây không chỉ là một công cụ hỗ trợ thiết kế mà còn là tài liệu tham khảo tuyệt vời để học tập cấu trúc phần cứng. Đối với anh em đang tập tành thiết kế vỏ máy bằng công nghệ in 3D, đây thực sự là món đồ chơi không thể thiếu để tối ưu hóa quy trình làm việc.

Những điểm cần lưu ý khi sử dụng mô hình này:

• Đảm bảo độ chính xác: File mô hình được dựng sát với thông số của Arduino Uno R3 gốc, giúp anh em tự tin khi thiết kế vỏ bảo vệ.
• Ứng dụng đa năng: Phù hợp cho việc in 3D vỏ hộp, giá đỡ hoặc các phụ kiện gắn kèm bo mạch.
• Tips khi in 3D: Nếu anh em in vỏ hộp, hãy để dung sai (tolerance) khoảng 0.2 - 0.5mm cho các vị trí lỗ cắm USB để đảm bảo cáp có thể vào mượt mà.
• Chất liệu khuyến nghị: Nên dùng nhựa PLA hoặc PETG để in phần vỏ hộp vì độ bền tốt và dễ gia công.
• Độ phân giải in: Sử dụng layer height từ 0.16mm đến 0.2mm để các chi tiết nhỏ như lỗ ốc vít được sắc nét nhất.
• Lưu ý bảo quản: Khi đã lắp mạch vào vỏ in 3D, hãy chú ý đến khả năng tản nhiệt cho chip ATmega328P nếu dự án của anh em hoạt động liên tục trong thời gian dài.

Hy vọng mô hình 3D này sẽ giúp anh em hoàn thiện các dự án điện tử của mình một cách chuyên nghiệp và thẩm mỹ hơn. Chúc anh em có những sản phẩm in 3D thật chất lượng và ứng dụng được nhiều trong công việc!
