Cữ Chặn Mũi Khoan Bát Giác Chống Lăn (Metric) - Drilling Bounding Octagonal Ring Stopper

Mình rất thích thiết kế gốc.

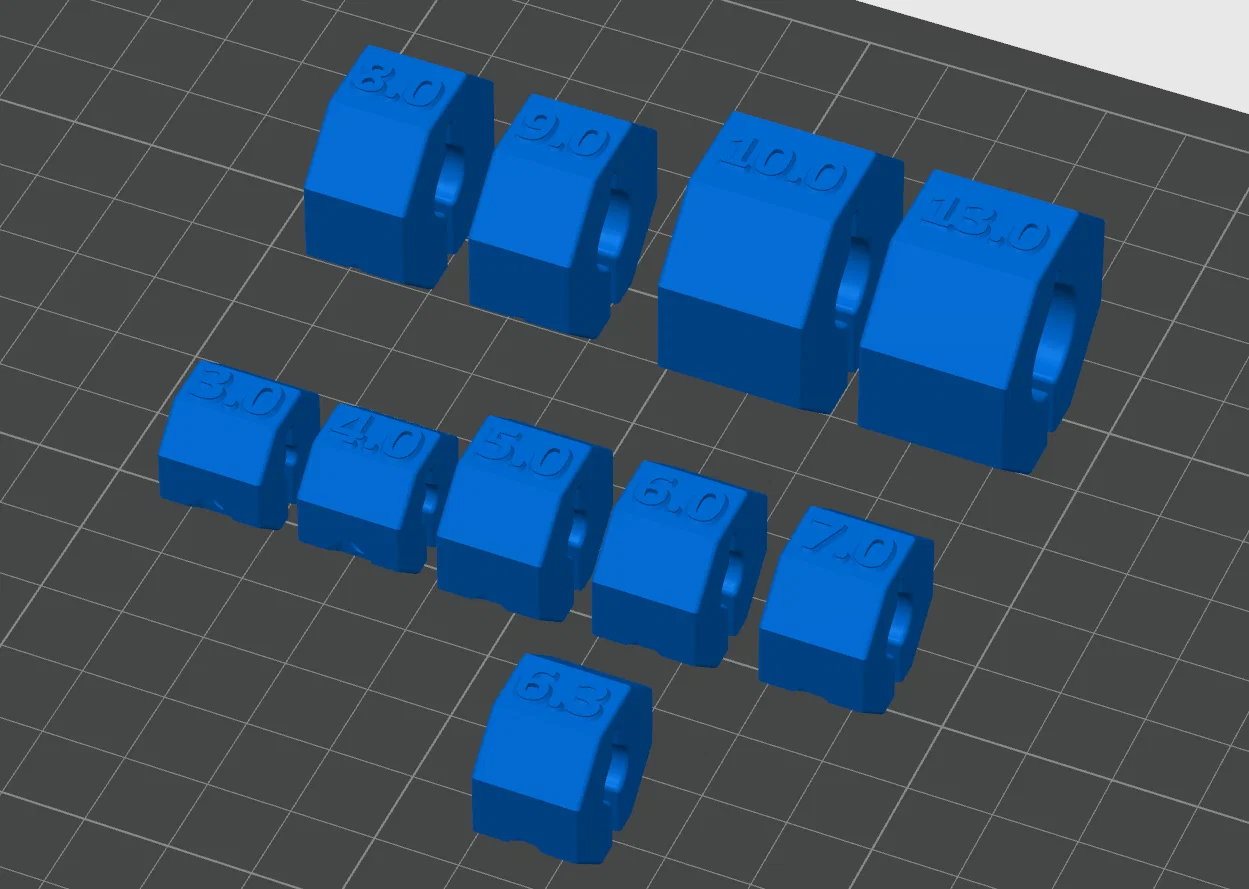

Mình remix lại thành dạng bát giác, nên để trên bàn sẽ không còn lăn đi mất nữa.

Có thể dùng heat insert nuts (M3x3x4.2mm hoặc M3x4x4.2mm), lỡ ngoài công trình làm rớt/mất nuts thì cũng đỡ lo.

Vẫn có thể dùng Hex nuts bình thường.

Đã tối ưu cho 3D printing.

Thêm các vạch/đánh dấu để dễ đọc.

Tips

Đường kính của model thực tế lớn hơn size danh định 0.2mm. Về lý thuyết có thể dùng mũi khoan có sai số ±0.2mm so với size danh định.

Dùng bu lông M3x8mm cho các mẫu 3 ~ 4mm nếu có dùng heat insert nuts. M3x12mm nếu dùng Hex nuts thường.

Dùng bu lông M3x10mm cho các mẫu 5 ~ 7mm nếu có dùng heat insert nuts. M3x14mm nếu dùng Hex nuts thường.

Dùng bu lông M3x12mm cho các mẫu 8 ~ 13mm nếu có dùng heat insert nuts. M3x16mm nếu dùng Hex nuts thường.

Mình đã upload file STEP. Cứ thoải mái chỉnh theo kích thước bạn cần, hoặc nhắn mình nếu bạn muốn một size cụ thể.

Printing Tips

Cá nhân mình in với 4 walls, layer height 0.2. Khi gặp các lớp có thời gian in ngắn, bạn chỉnh “Max fan speed threshold” để tăng làm mát, giúp chất lượng in các vạch/marks đẹp hơn, nhất là khi bạn chỉ in có 1 cái.

Chúc vui!
