Khớp chỉnh băng đô tăng cứng cho Shure SRH840/SRH440 (Headband Adjuster Joints)

Giải pháp sửa rẻ mà bền cho lỗi thiết kế “chí mạng” trên tai nghe Shure SRH-840. Mình đã xài qua nhiều cặp vì cái nào cũng gãy do bị bể ở chỗ nối giữa pivot block holder và adjustment arm.

Bộ SRH-940 của mình hồi xưa cũng hỏng đúng kiểu này, và mình nghi là món này cũng sửa được luôn. Tiếc là mình đã vứt nó rồi nên chưa thử lắp lên một cặp nào. Nếu ai có thể thử giúp, cho mình biết có vừa không với.

Mình thấy kết quả tốt nhất là in bằng ABS+ (miếng sửa bền nhất của mình là esun Cold White ABS+), nhưng PLA cũng có thể dùng được một thời gian. Tuy nhiên PLA mình thấy hay bị work harden nhanh và gãy sớm hơn, nên nếu bạn in bằng PLA thì nên in sẵn vài cái dự phòng để khỏi bị gián đoạn khi cần thay.

Cài đặt tối ưu sẽ khác nhau tùy máy, nhưng mình thành công nhất khi để flow hơn 100% và tăng số walls đủ nhiều để không tạo infill. Nhiệt độ thì in nóng nhất có thể mà vẫn không bị droop.

Cảm ơn @bombela đã model bản thay thế fitting gốc, cứu mình khỏi phải mua cái thay thế thứ tám cho chiếc tai nghe này trong 10 năm.

Dựa trên model gốc (mình đã in vài lần), model này:

• Thêm một filet rộng ở chỗ nối giữa swivel joint và adjustment arm để tăng độ bám giữa các lớp, đổi lại giảm 2–3mm chiều cao điều chỉnh

• Gắn nhãn tay trái/phải để tránh in/lắp nhầm, vì lắp nhầm sẽ làm arm bị lỏng

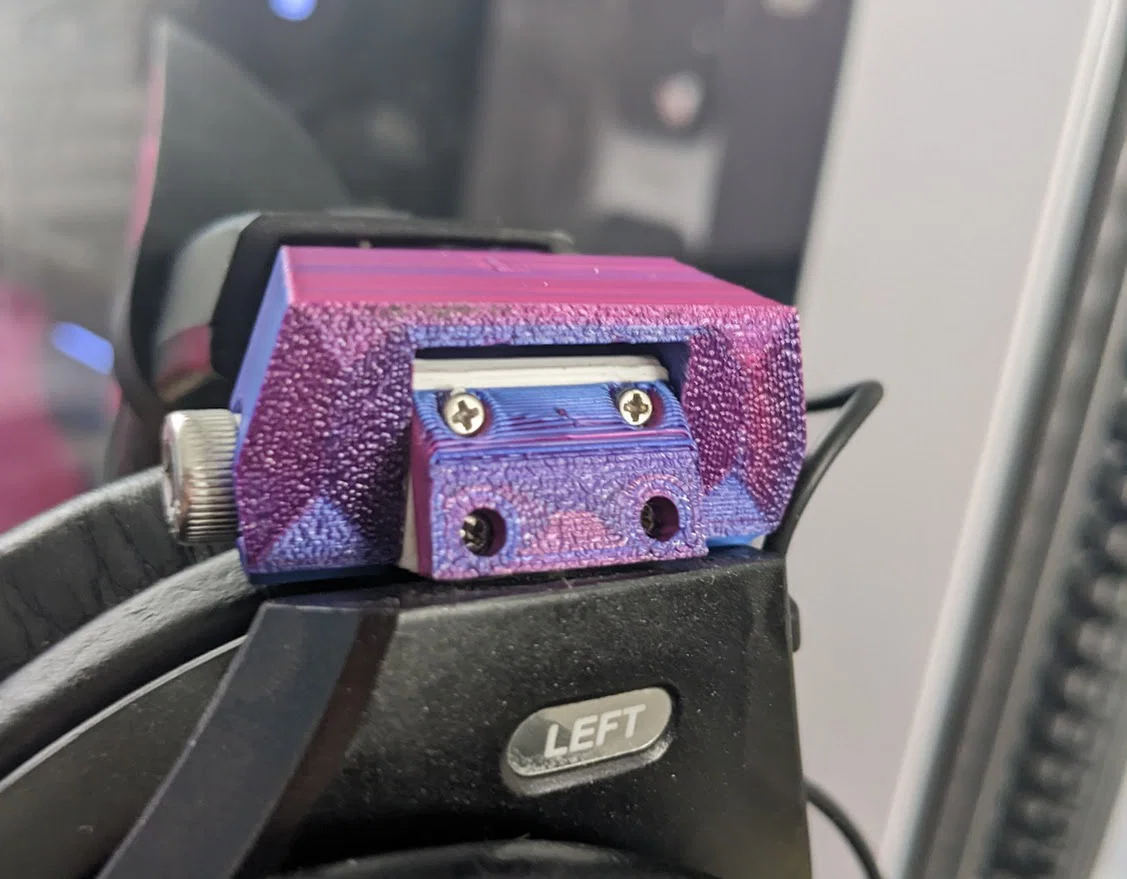

• Swivel blocks giờ dùng x4 m1.6 heat-set inserts và đi kèm một chi tiết thay cho OEM cover plate. Cái này là do mấy locating pegs nhỏ bị gãy sau vài lần thay.
