Bộ cuốn thước dây 1 ngón (Parametric) – cần 608 Bearing

Tác giả shutter_2772194

Lượt tải
116
Lượt thích
102
Lượt coi
738

File 11 5,3 MB

  • tape_winder_2m_L_20mm_Wide_WINDER_1778170809.stlSTL · 258,6 KB
  • tape_winder_2m_L_20mm_Wide_BASE_1778170810.stlSTL · 585,5 KB
  • tape_winder_2m_L_15mm_Wide_WINDER_1778170811.stlSTL · 256,4 KB
  • tape_winder_2m_L_15mm_Wide_BASE_1778170812.stlSTL · 585,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

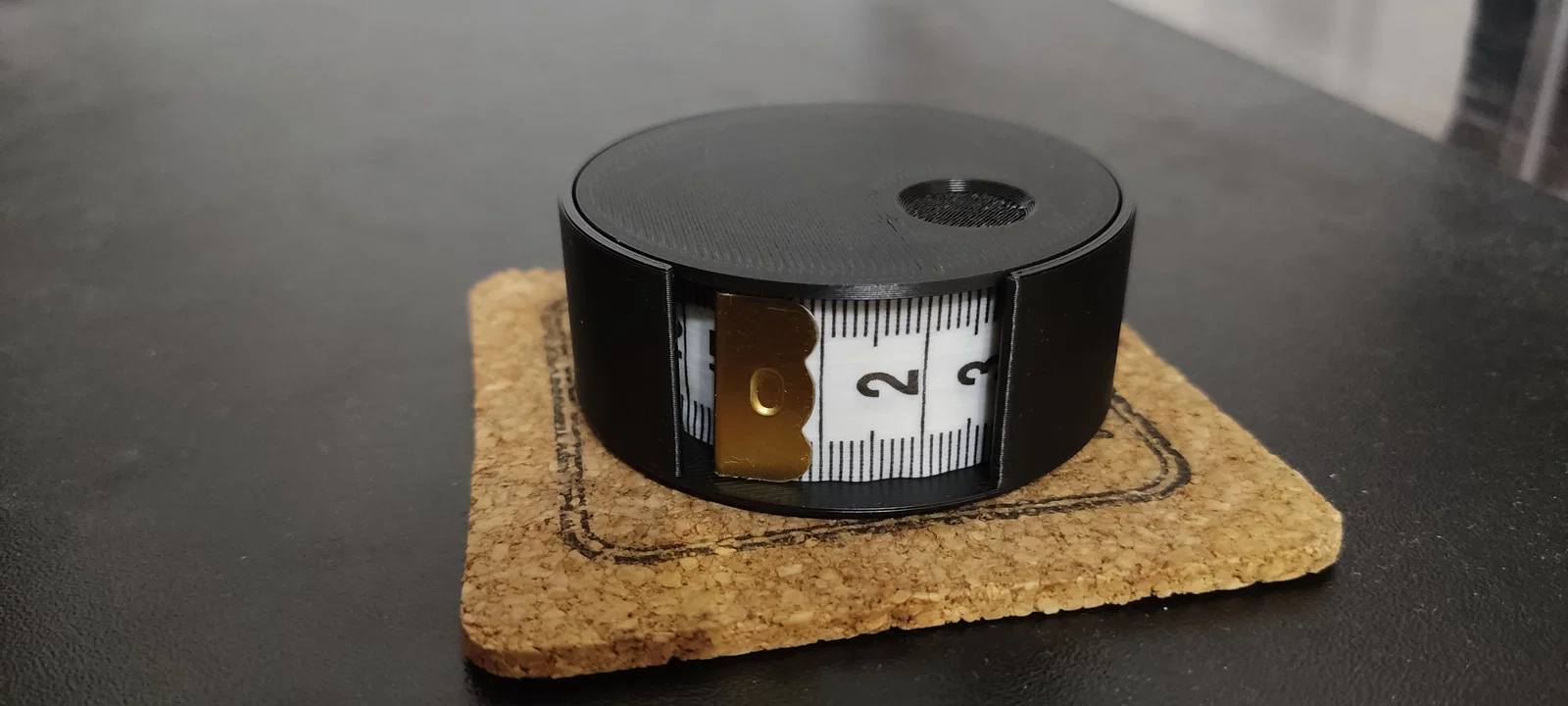

Bị rối băng thước đo hoài thấy mệt chưa?
Cái winder này xử lý dứt điểm luôn — mà còn mượt kinh khủng nữa.

🎯 LÝ DO BẠN SẼ THÍCH

  • 🌀 Quấn lại bằng một ngón tay
    Nhờ bearing 608, nó quay gần như không có lực cản.

  • 🧠 Kẹp thông minh, linh hoạt
    Hai “tai” đàn hồi tự canh theo phần đầu băng của bạn.
    👉 Không keo. Không ốc vít. Cứ vậy là xài.

  • ⚙ Press-fit bearing chuẩn
    Các rãnh giảm ứng suất được thiết kế để bù sai số in → lúc nào cũng khít.

  • 📦 Tối giản & gọn nhẹ
    Chiếm ít chỗ, nhẹ, không có chi tiết dư thừa.

  • 🧵 Thiết kế để dùng thật
    Không phải đồ chơi — là món dụng cụ bạn sẽ dùng mỗi ngày.


🛠 PARAMETRIC (FREECAD)

Đừng dừng ở mức “na ná” — chỉnh cho chuẩn luôn 👇

Mở file tape_winder.FCStd:
👉 <<< DIMENSIONS >>>

Bạn có thể chỉnh:

  • tape_length → tự động scale đường kính ống cuộn (spool)

  • tape_width → chỉnh chiều cao bên trong theo bề rộng băng thước của bạn

  • case_wall_thick → điều khiển độ cứng của vỏ

hoặc nếu bạn cần, mình có thể chuẩn bị file STL theo đúng kích thước băng bạn đưa.


✅ File có sẵn:

  • các size Tape Measure Winder có sẵn (predefined)

  • tape_winder_2m_L_20mm_Wide.3mf - file 3mf từ PrusaSlicer với setting dựng sẵn

  • tape_winder.FCStd - project FreeCad dạng parametric

  • tape_winder_01_0.4n_0.2mm_PETG_MK4S_1h17m.bgcode - gcode cho MK4S, nozzle 0.4, PETG

⚙ SETTING IN CỦA MÌNH

  • Material: PETG

  • Layer height: 0.20 mm

  • Perimeters: 2

  • Supports: khuyến nghị dùng support cho phần WINDER ngay chỗ để ngón tay, nhưng không bắt buộc

  • Infill: 60% honeycomb 3D


📦 HARDWARE cần để lắp

  • 1x 608 Bearing (8×22×7 mm) ⚙
    👉 bearing tiêu chuẩn cho skateboard / rollerblade

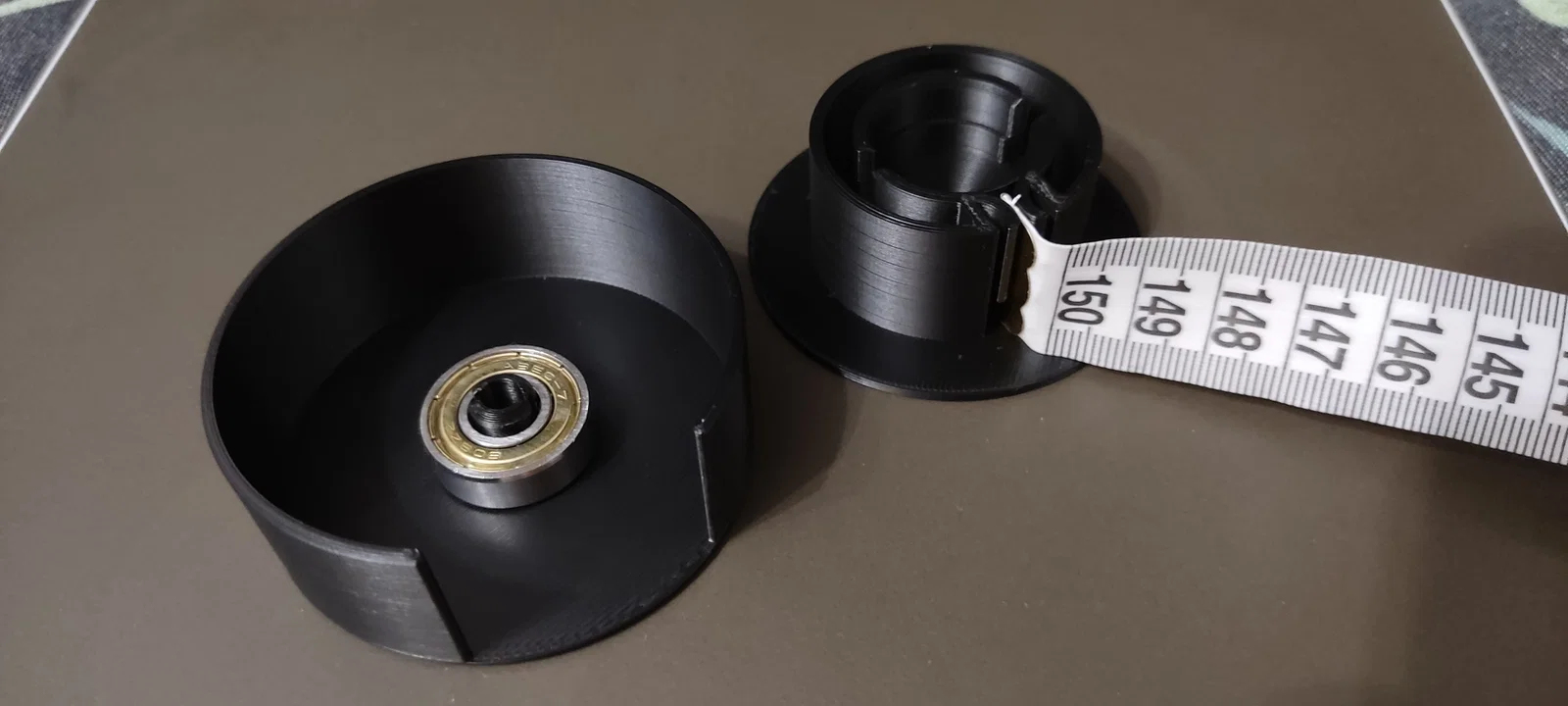

🔧 LẮP RÁP (30 giây)

  1. Ấn bearing vào phần BASE

  2. Luồn đầu băng vào hai “tai” đàn hồi

  3. Bấm WINDER khớp lên BASE

  4. Quay… rồi tận hưởng 😄


🚀 VÌ SAO THIẾT KẾ NÀY KHÁC BIỆT

Đa số tape winder:

  • ❌ ma sát cao

  • ❌ gắn đầu băng khó chịu

  • ❌ cồng kềnh

Còn cái này:

  • ✔ quay mượt như đồ fidget

  • ✔ tự kẹp đầu băng

  • ✔ tối ưu cho in 3D


💬 GÓP Ý

Nếu bạn thích:

  • ⭐ thả like

  • 📥 đăng “make” của bạn

Chúc in vui 🚀
