Template phay âm bản lề cửa (Door Hinge Template) – kèm spacer

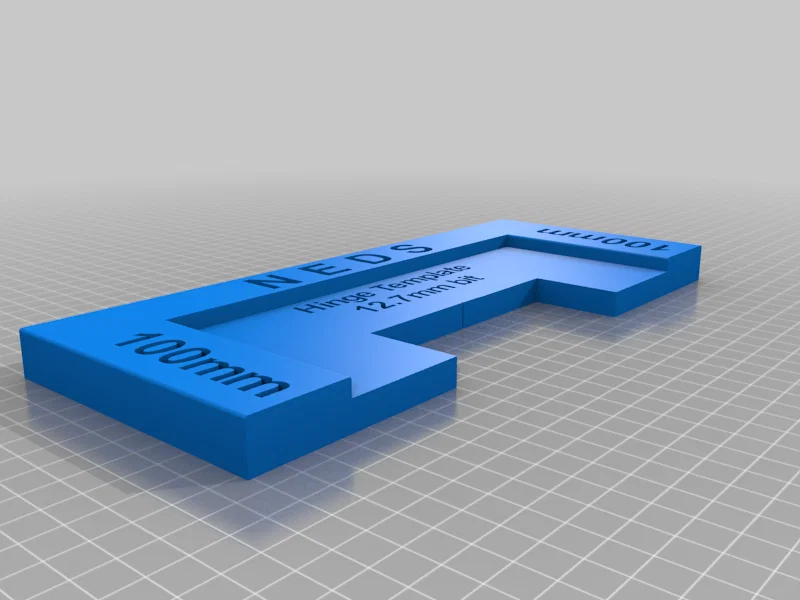

Đây là một cái template dùng để phay tạo phần âm (recess) cho bản lề cửa bằng mũi router bit cỡ 1/2 inch hoặc 12.7mm.

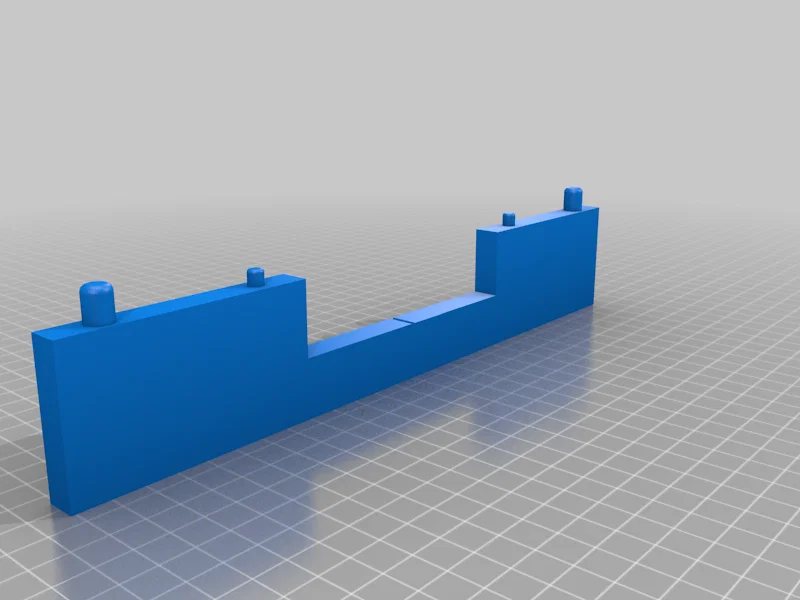

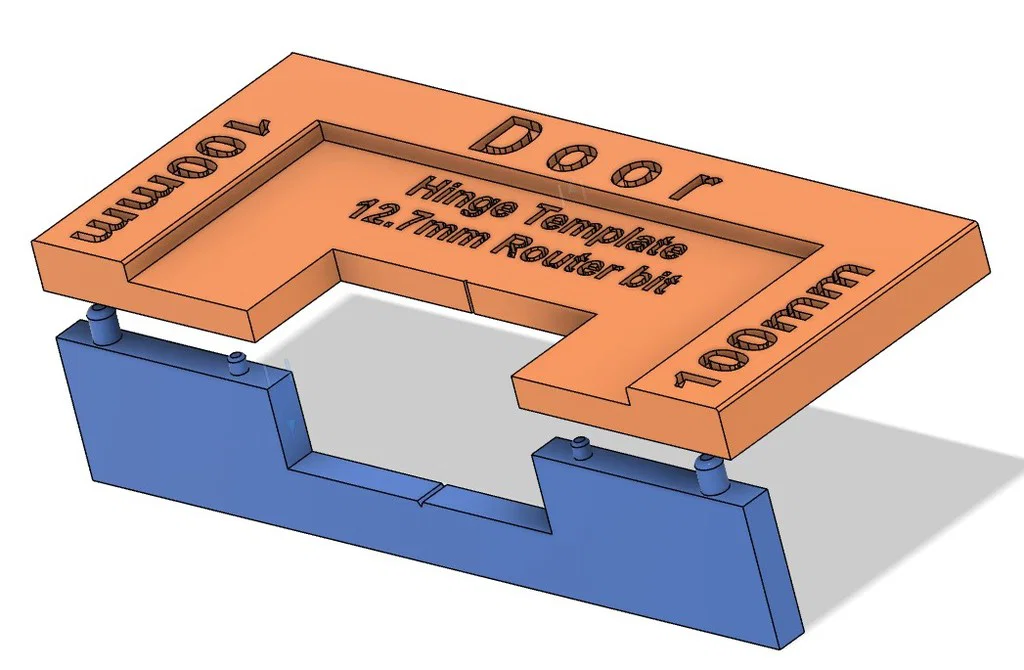

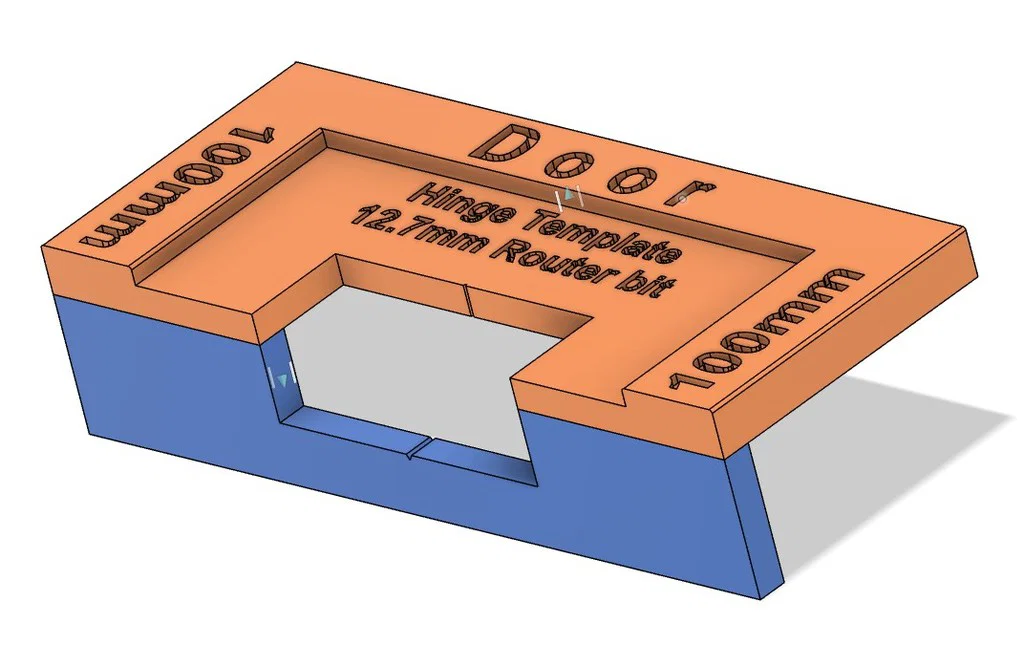

Part1 và Part 2 được in riêng trên bàn in 235x235 theo đường chéo, rồi canh khớp với nhau bằng chốt (pins) và lỗ. Có thể dán keo cố định, hoặc để rời và kẹp lại với nhau khi cần, lúc đó đem kẹp chặt (clamp) lên cánh cửa.

Mẫu này được thiết kế cho router Dewalt không dây, với khoảng hở base plate 45mm tính từ mép mũi router bit ra tới mép base plate.

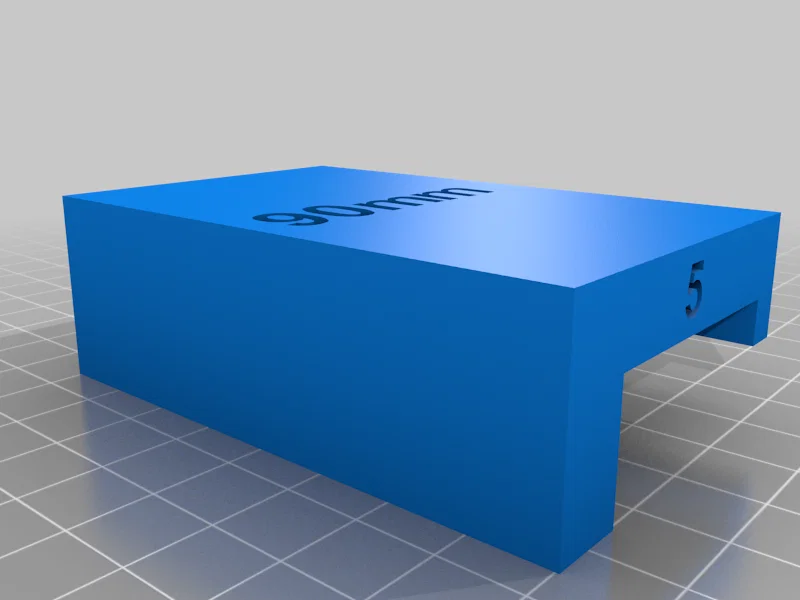

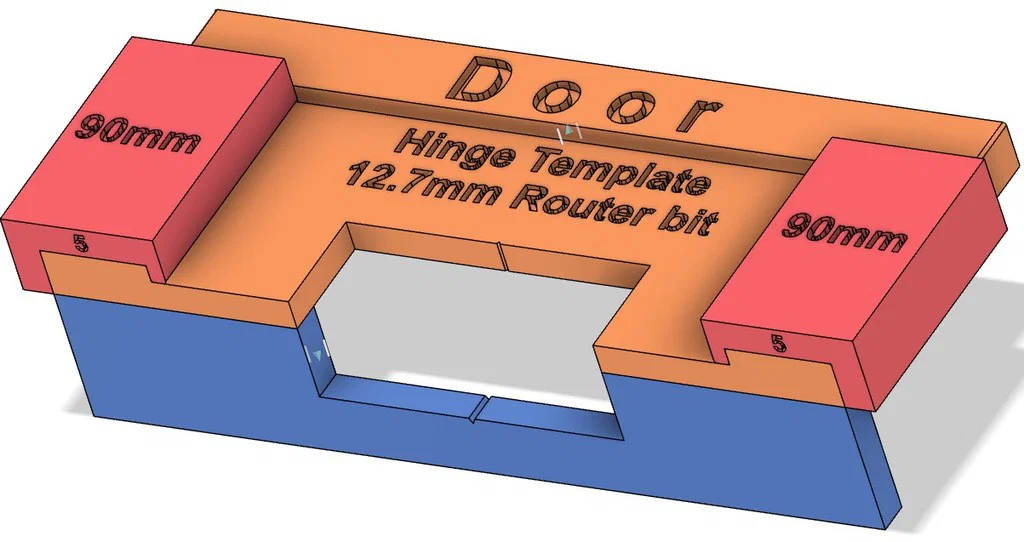

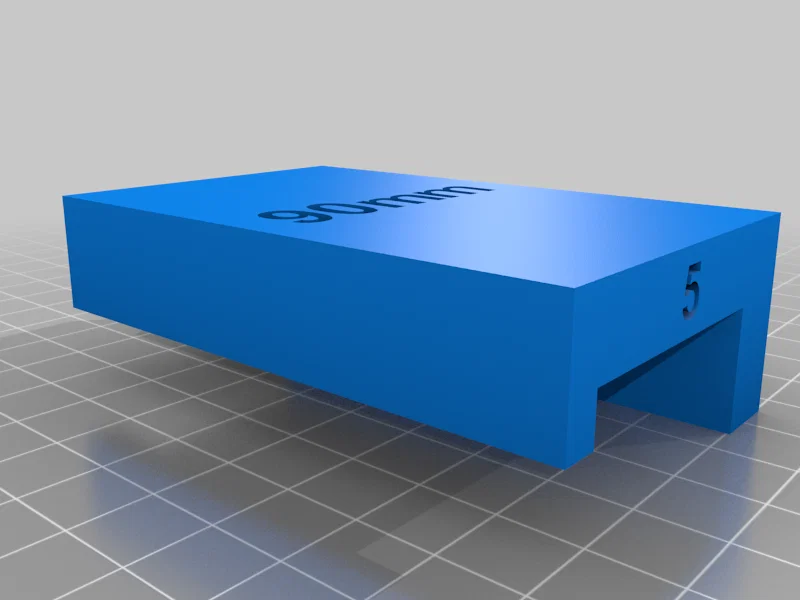

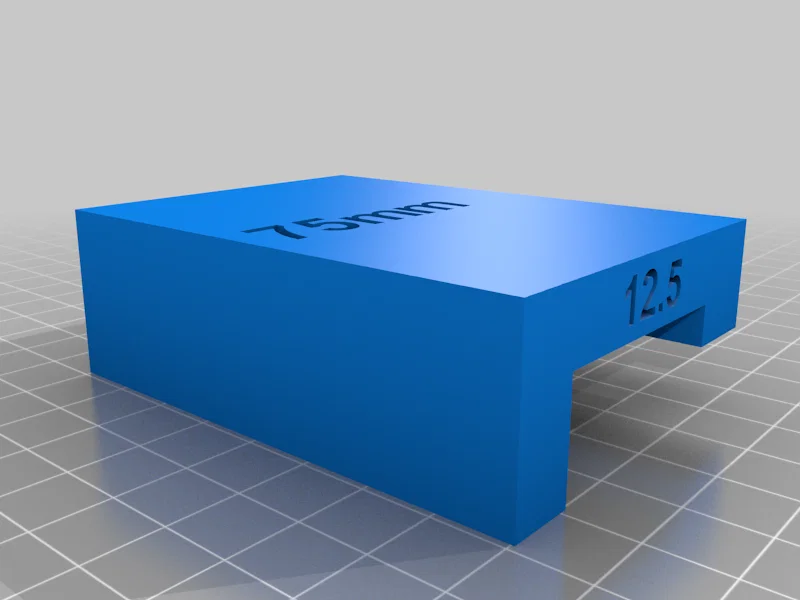

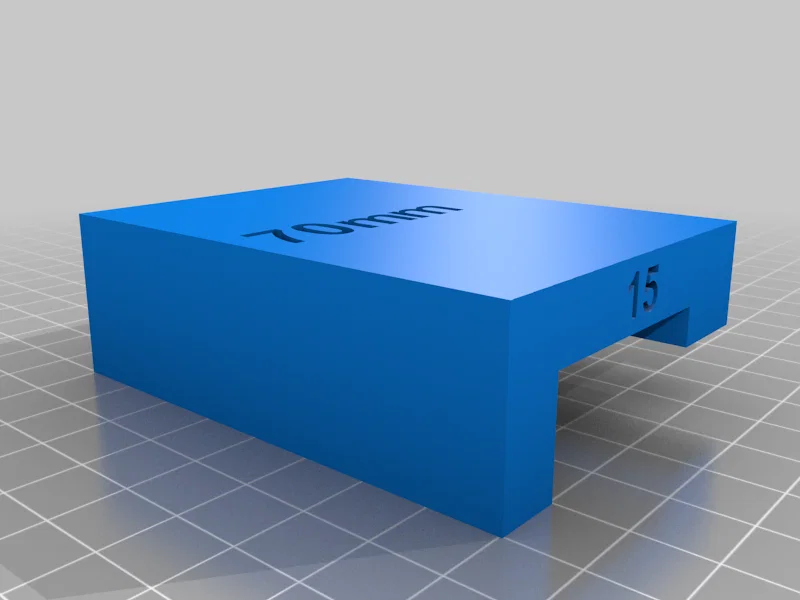

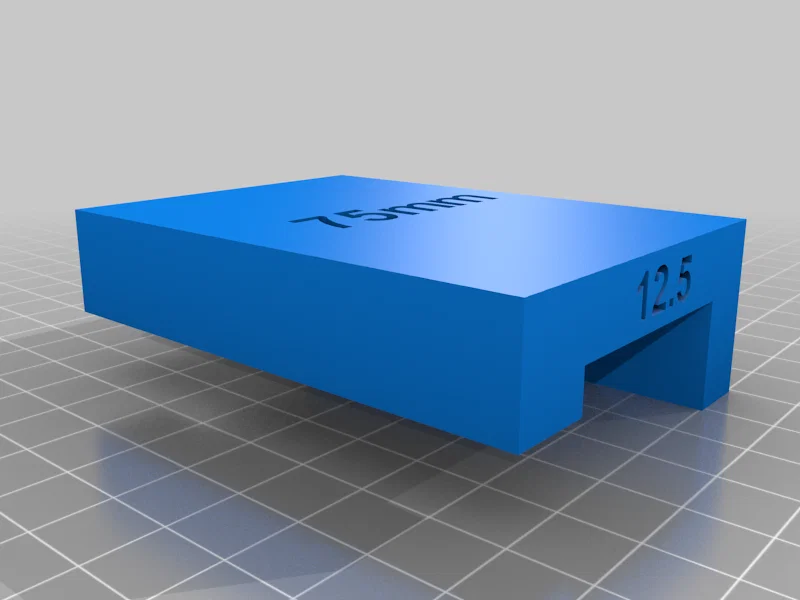

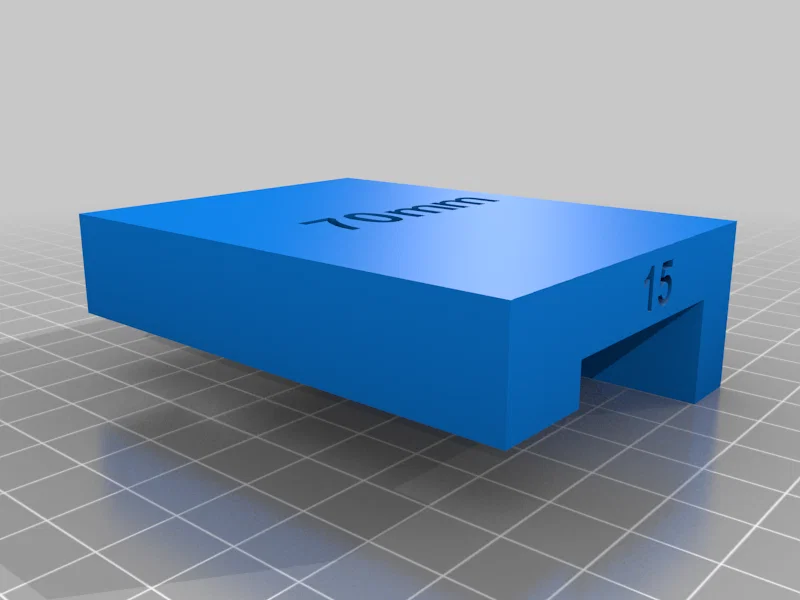

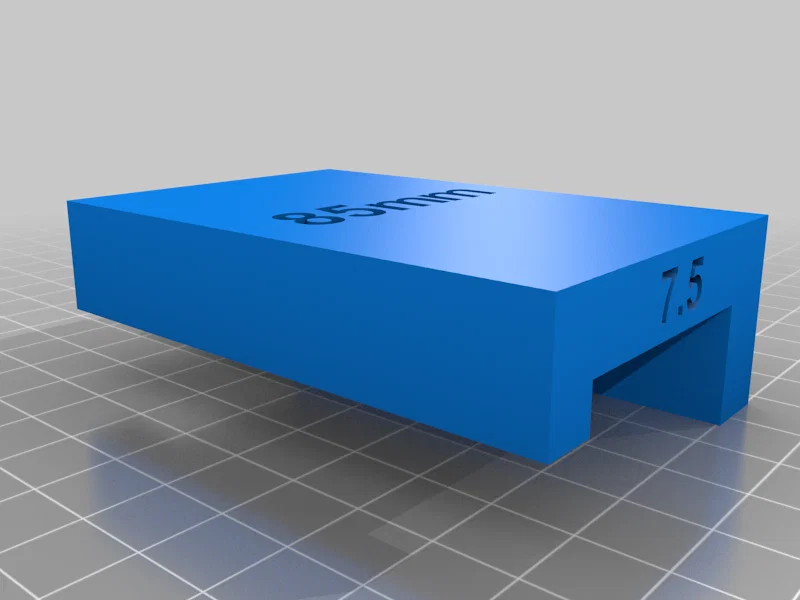

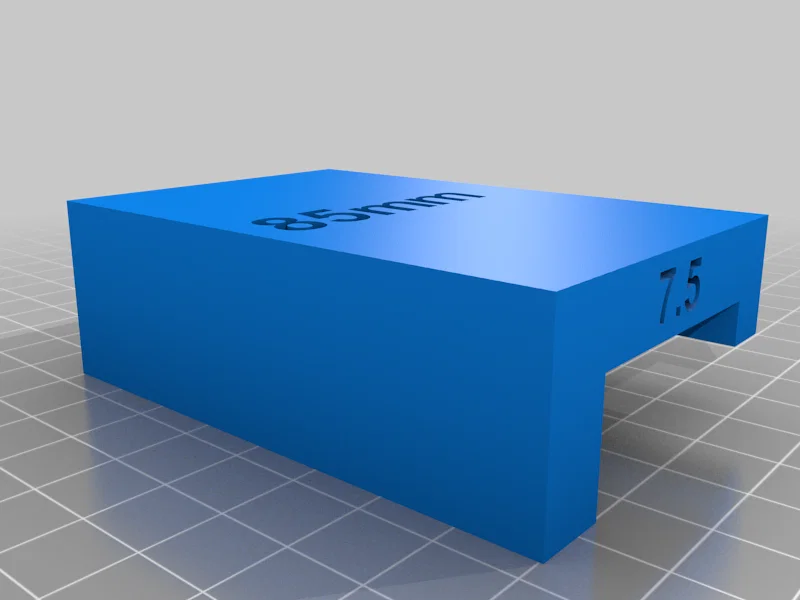

Kích thước bản lề mặc định của template là bản lề 100mm, nhưng có kèm thêm các spacer cho những kích cỡ bản lề khác, gắn kẹp vào mép của template.

Khuyến nghị in mỗi cặp spacer bằng màu khác nhau để đảm bảo lần nào cũng kẹp đúng cùng một size.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

0.2

Infill:

30

Filament: esun PETG any How I Designed This ===================

Fusion360

Category: Hand Tools
