[MMCX] Bản mod MMCX cải tiến cho Koss Porta Pro/KPH40

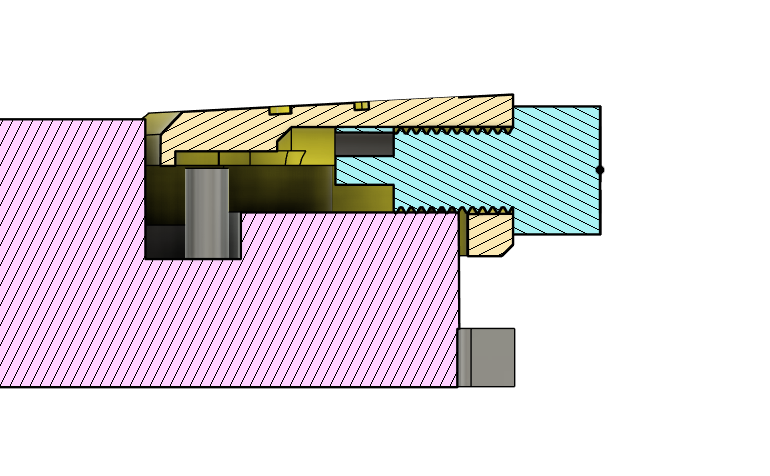

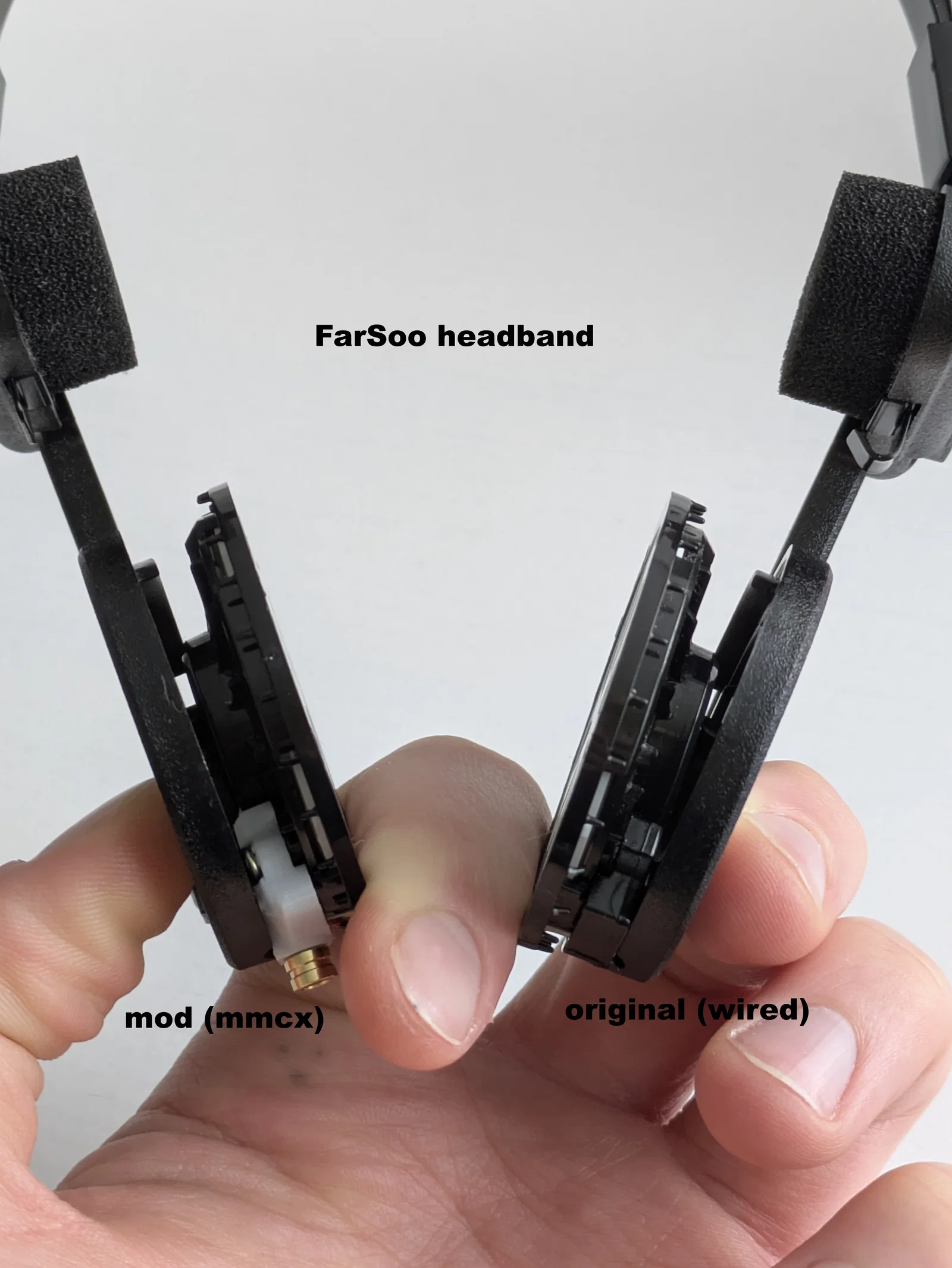

Sau khi mình làm bản mod cho KSC75 thì có nhiều bạn hỏi xin bản cho Porta Pro/KPH40 quá. Triết lý thiết kế vẫn như cũ nha: hạn chế tối đa việc ảnh hưởng đến độ nghiêng của tai nghe, đồng thời phải dễ in và dễ sử dụng.

Bạn có thể tìm thấy phần mặt lưới hoa (flower grill) ở đây:

Hướng dẫn in

Mình in bằng máy Prusa Mini, dùng nozzle 0.25mm với độ phân giải lớp in (layer height) là 0.07mm, lấp đầy 100% (100% infill) bằng nhựa PLA của Devil Design.

Phụ kiện cần chuẩn bị

• 2 ốc vít tự ren M2 loại ~5mm có đầu phẳng. Mấy loại này thường thấy trong vỏ nhựa đồ điện tử. https://nl.aliexpress.com/item/1005005264316197.html Lưu ý: Ốc phải ngắn hơn 6mm nhé!! Nếu không sẽ làm hỏng driver đó.

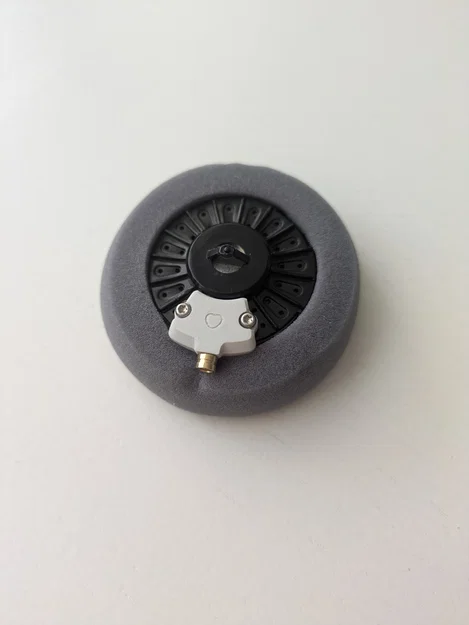

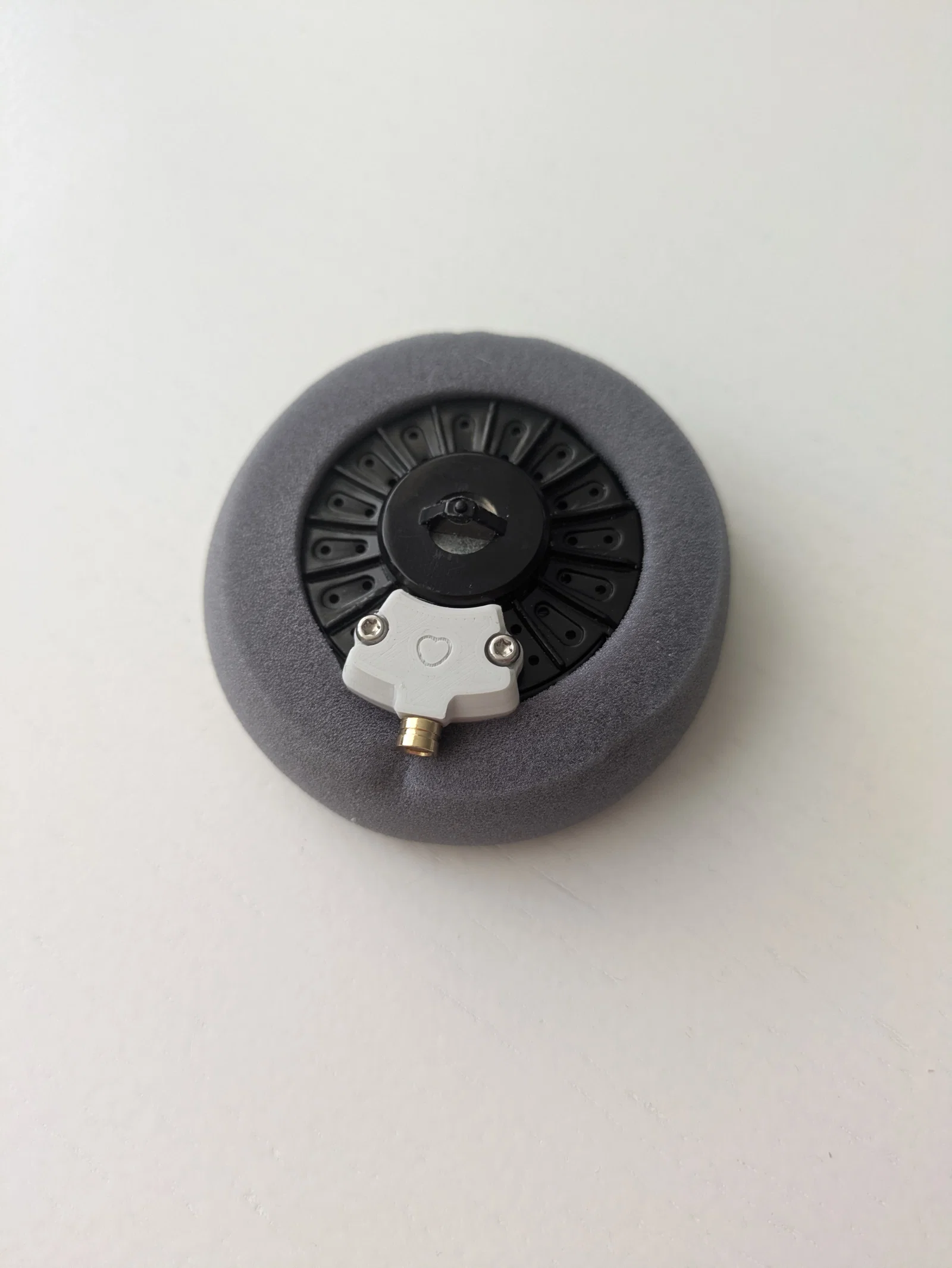

• 2 linh kiện đã in. Chọn kiểu bạn thích nha 😀 Có loại L/R/hình trái tim/không ký hiệu hoặc tự thiết kế tùy ý. File nằm ở đó hết rồi!!

• Keo dán (mình thường dùng loại keo hai thành phần).

• 2 cổng cắm MMCX (cho lỗ 3mm). https://nl.aliexpress.com/item/1005004039277855.html

Các bước thực hiện

1. In linh kiện ra.
2. Dán cổng MMCX vào linh kiện (có thể bạn sẽ cần khoét lỗ rộng thêm một chút, nhưng với máy in của mình thì không cần).
3. Đợi keo khô hẳn.
4. Hàn dây vào driver.

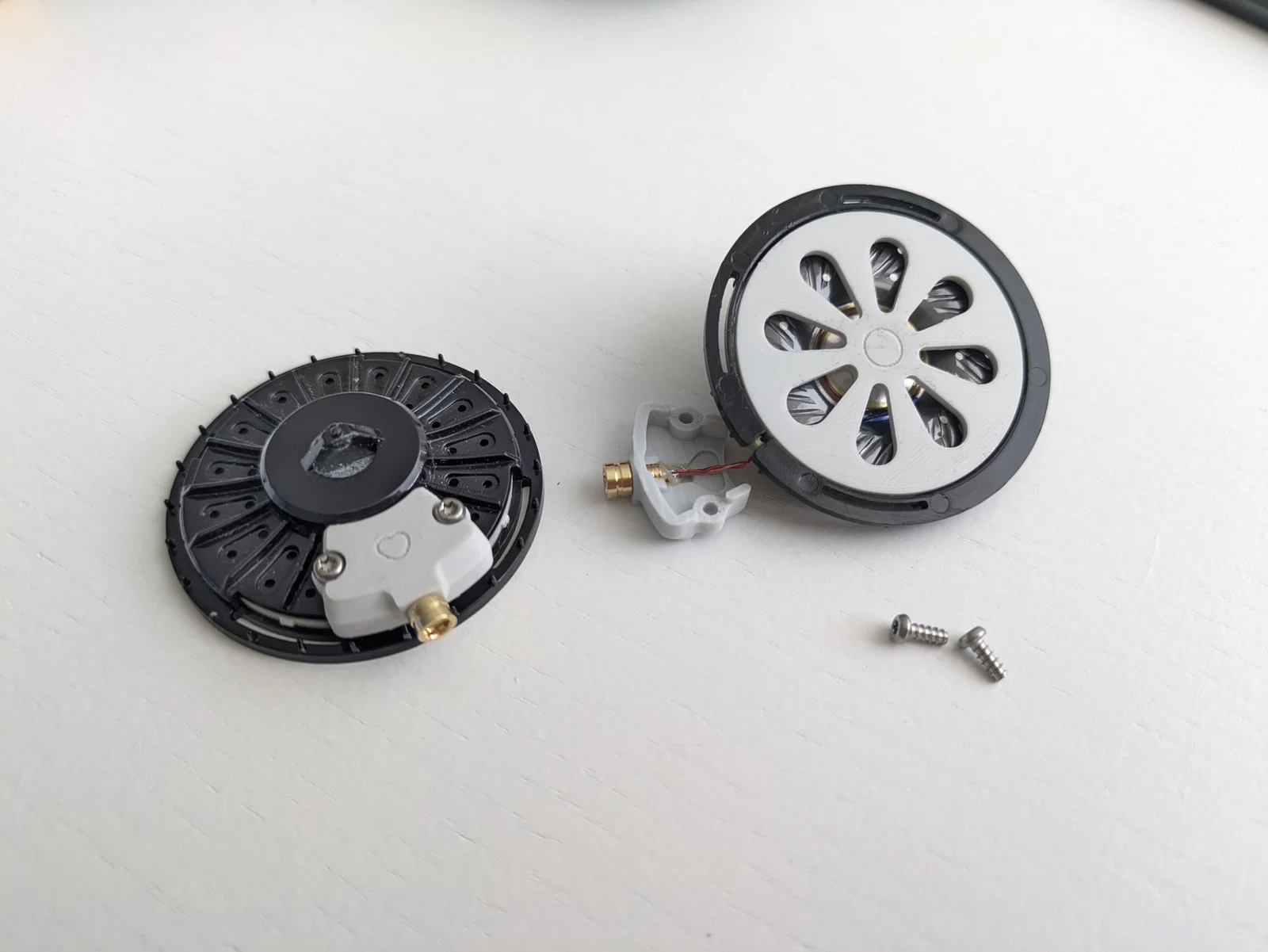

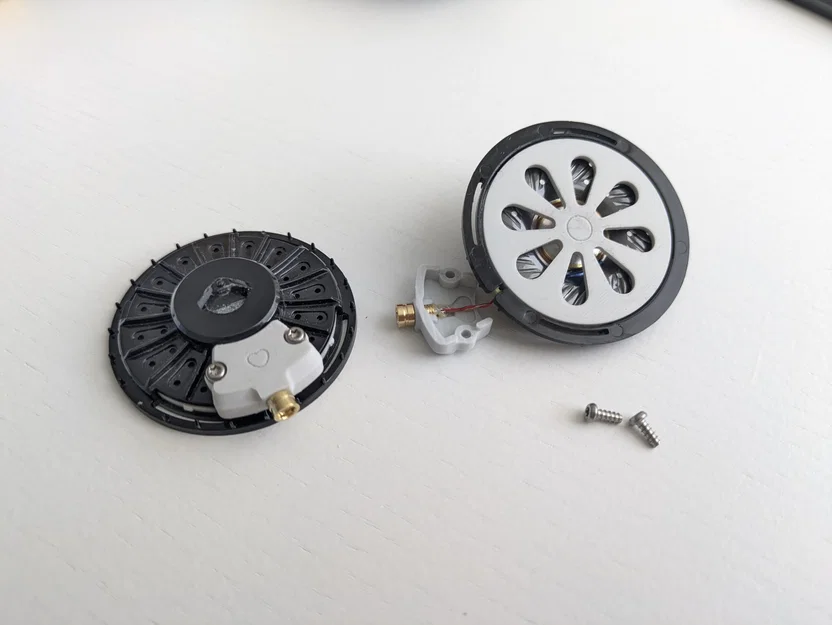

5. Đóng nắp bằng ốc vít.
6. Tận hưởng thành quả thôi!
