Ốp chân đế Voron 2.4 tích hợp giá đỡ bo mạch CAN (CEB Mount)

Phần ốp chân đế Voron 2.4 tích hợp giá đỡ CEB

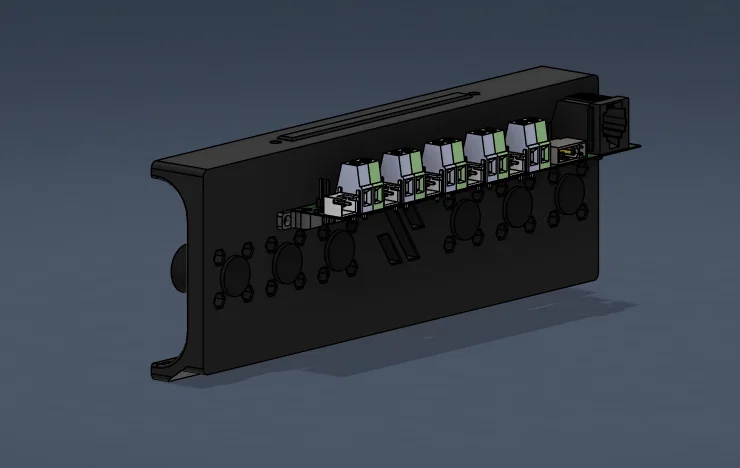

Đối với những ai đang vận hành dòng máy in 3D Voron 2.4, việc quản lý dây cáp và lắp đặt các bo mạch mở rộng luôn là một thử thách không nhỏ. Đây là phiên bản cải tiến (remix) từ mẫu skirt (ốp chân đế) của DET-Man, được thiết kế chuyên biệt để tích hợp thêm giá đỡ cho bo mạch mở rộng CAN (CEB). Với giải pháp này, bạn có thể cố định bo mạch BTT CAN của mình một cách gọn gàng và thẩm mỹ ngay tại phần chân đế máy in, giúp hệ thống điện tử bên trong trông chuyên nghiệp và ngăn nắp hơn hẳn.

Thiết kế này không chỉ tập trung vào vẻ ngoài mà còn chú trọng vào tính tiện dụng trong lắp đặt thực tế. Bằng việc tận dụng vị trí ốp chân đế, người dùng có thể dễ dàng đi dây kết nối các thiết bị ngoại vi như đầu in, cảm biến mà không cần lo lắng về sự rối rắm của dây cáp. Đây là một nâng cấp nhỏ nhưng mang lại sự thay đổi lớn trong việc bảo trì và nâng cấp máy in Voron về lâu dài, đặc biệt là khi bạn đã chuyển đổi sang giao thức CANbus để tối ưu hóa hiệu suất truyền tín hiệu.

Để đạt được kết quả in 3D tối ưu nhất cho bộ phận này, bạn nên lưu ý một số điểm kỹ thuật quan trọng sau:

• Cần chuẩn bị 4 bộ ốc cấy nhiệt (heatset inserts) loại 3mm để lắp đặt bo mạch chắc chắn vào phần nhựa in.
• Phù hợp để gắn bo mạch CAN expansion board của hãng BTT.
• Nên in bằng vật liệu ABS hoặc ASA để đảm bảo khả năng chịu nhiệt và độ bền cơ học tốt nhất, tương xứng với môi trường hoạt động của máy Voron 2.4.

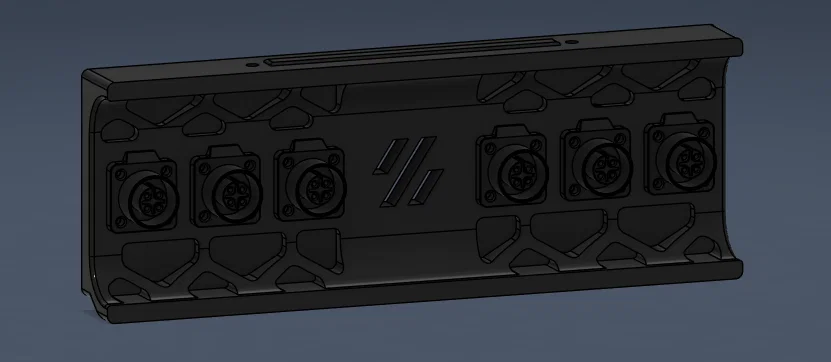

• Khi in, hãy đảm bảo chọn thông số độ dày tường (wall count) và mật độ lấp đầy (infill) phù hợp, khoảng 40% trở lên để đảm bảo độ cứng vững khi gắn các đầu nối CNLinko hoặc cắm rút bo mạch.
• Nên sử dụng layer height từ 0.2mm để cân bằng giữa tốc độ in và độ chi tiết, đặc biệt tại các vị trí lỗ bắt ốc.

Việc lắp đặt bộ khung này giúp hệ thống CANbus của máy in Voron của bạn trở nên gọn gàng, hạn chế tình trạng đứt gãy dây cáp do tác động vật lý. Nếu bạn đang tìm kiếm một cách tối ưu để nâng cấp phần skirt cho chiếc máy của mình, đây chính là giải pháp hữu hiệu và tiết kiệm nhất.
