Hộp nối cho Logitech PTZ Pro 2
Thiết kế hộp đựng tiện lợi cho cổng kết nối 12V và USB C/µ sang chuẩn 6 pin Mini-DIN của Logitech PTZ Pro 2. Sản phẩm giúp bạn tận dụng các loại cáp thông dụng thay vì phải dùng cáp gốc khó tìm, tích hợp thêm công tắc nguồn gọn gàng.
Mô tả
Chiếc Logitech PTZ Pro 2 (USB-V/P: 046D:086E) (ConferenceCam CC3000e 046D:0848) sử dụng cổng kết nối 6 pin Mini-DIN (tương tự chuẩn PS/2 cũ) để truyền tín hiệu USB kèm nguồn 12V. Bạn có thể dùng cáp chuyên dụng của Logitech cho camera độc lập, hoặc dùng bộ chia USB hub 2 cổng (046D:0847) với đầu vào DC 4mm và mini-USB, cùng hai đầu ra mini-DIN cho hệ thống camera/hội nghị.

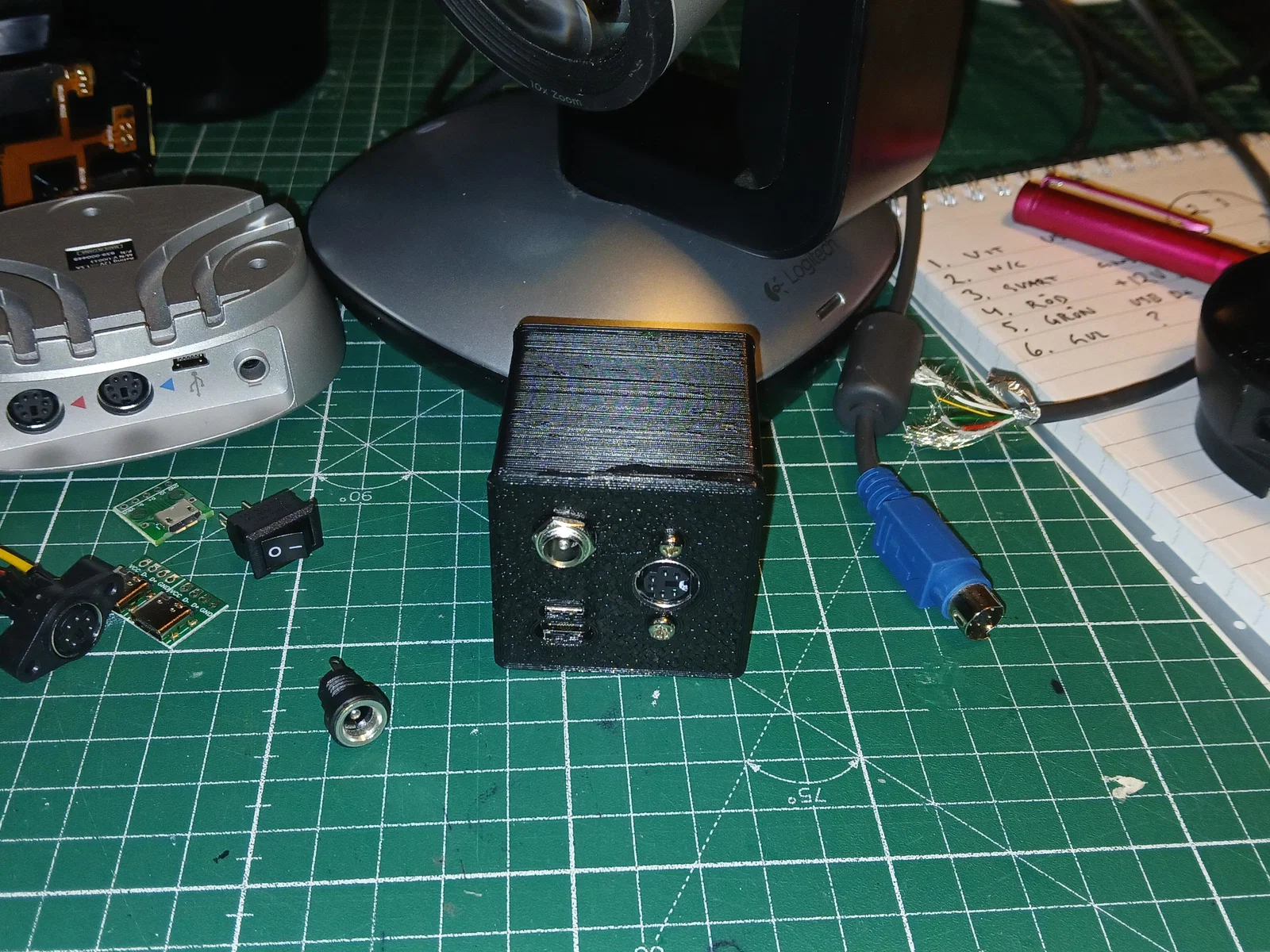

Mình đã thiết kế một chiếc hộp nhỏ để chứa cổng vào DC 5.5mm và USB-C (hoặc micro), kèm thêm một công tắc bập bênh nhỏ. Điều này giúp bạn dễ dàng kết nối camera hơn khi sử dụng các loại cáp 12V và cáp USB thông dụng hiện nay.
Sợi cáp gốc sử dụng các màu dây USB tiêu chuẩn (nhưng dùng điện áp 12V thay vì 5V) với sơ đồ chân như sau (hình ảnh minh họa nhìn trực diện vào đầu cắm cái và đực):
- USB Data - (trắng)
-
- Ground (đen)
- 12V (đỏ)
- USB Data + (xanh lá)
-
- (vàng)
