Bộ dưỡng bo góc Parametric cho máy Router (1-80 mm)

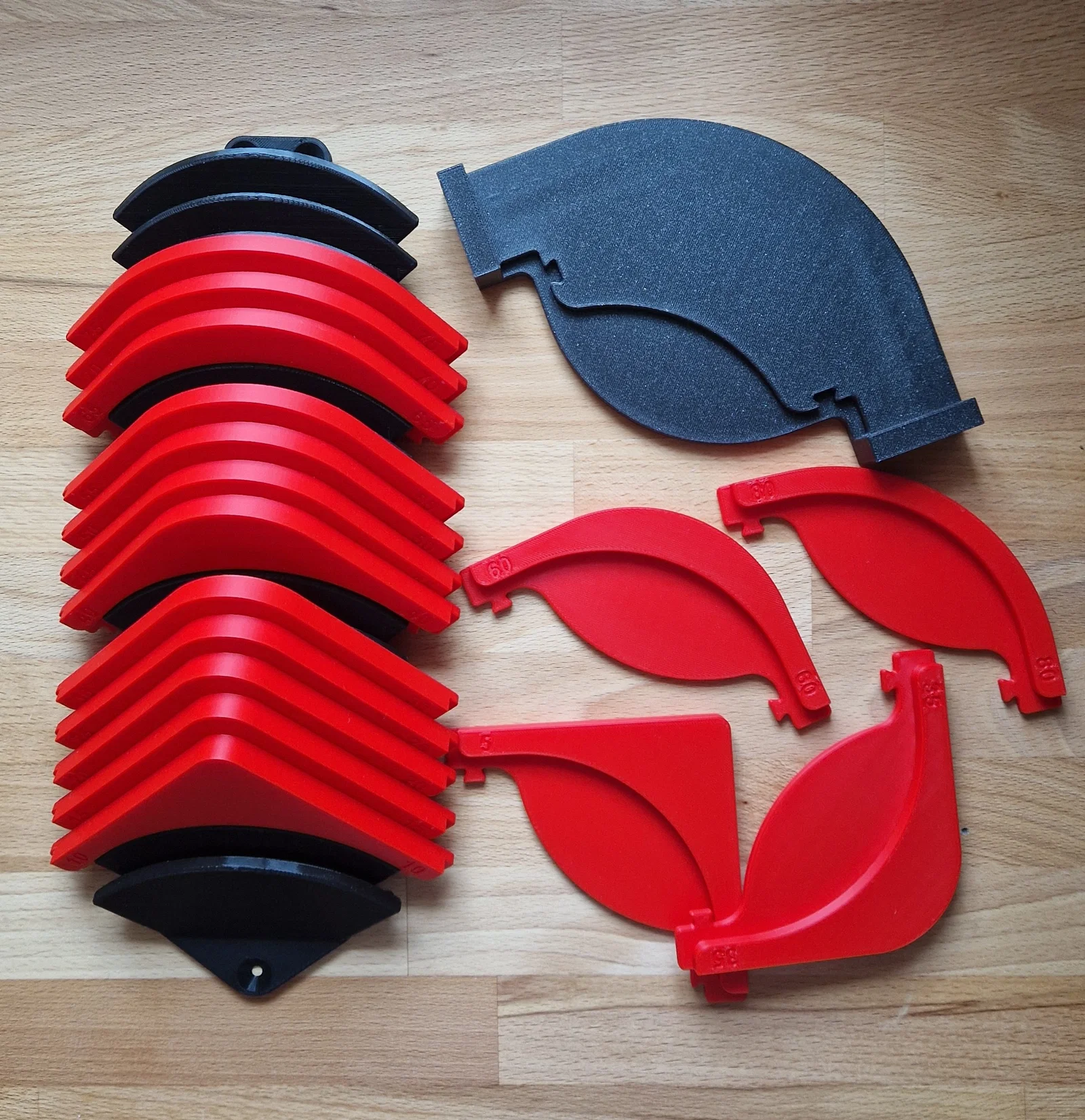

Đây là một hệ thống đơn giản, dạng mô-đun giúp bạn bo tròn các cạnh cho các dự án mộc của mình. Bộ kit này bao gồm một phần đế, các tấm dưỡng (template) có thể thay thế và một giá treo tường để cất giữ (chứa tối đa 16 tấm dưỡng).

Tính năng

• Dưỡng có thể thay thế: Bao gồm các file từ 5 mm đến 80 mm (bước nhảy 5 mm).

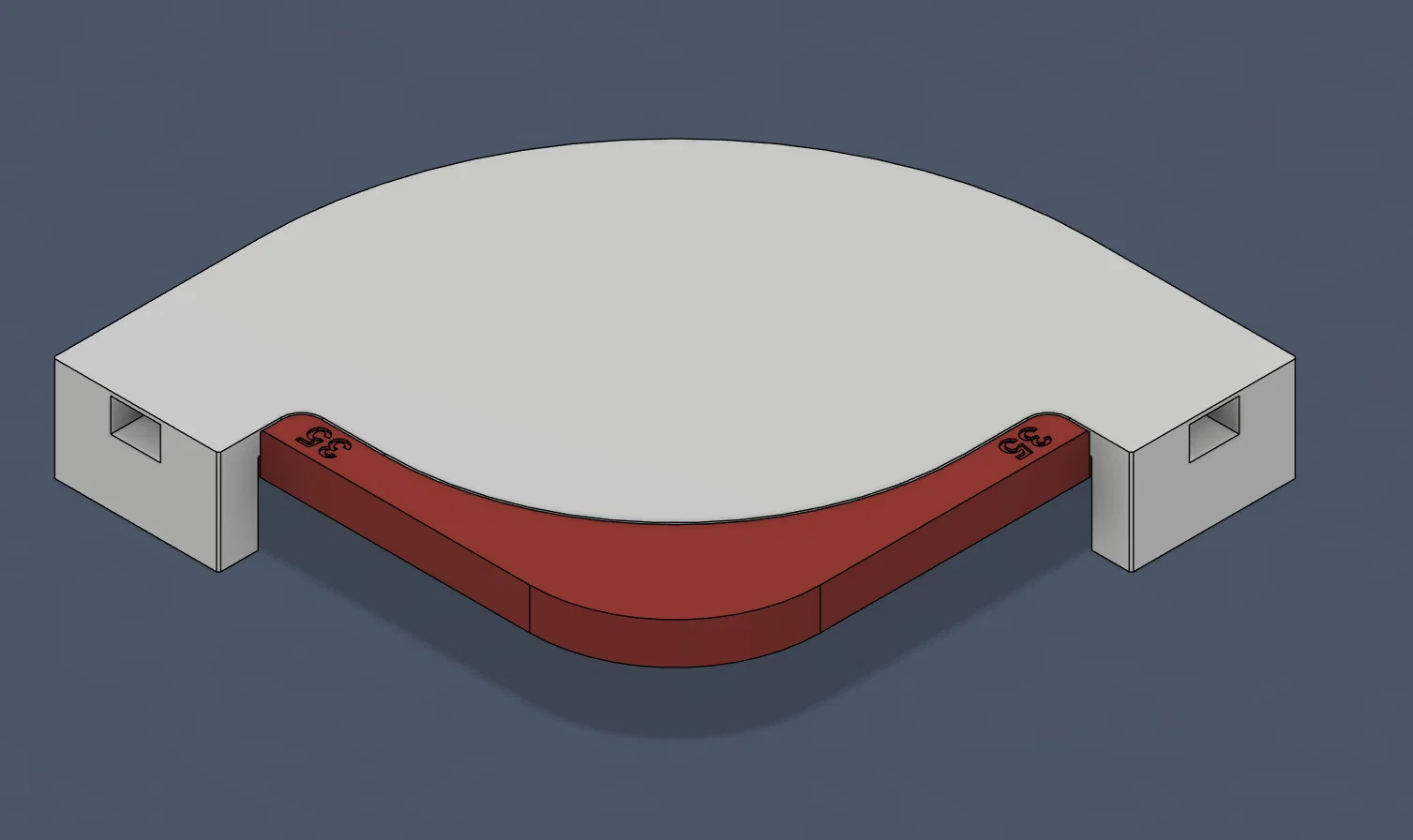

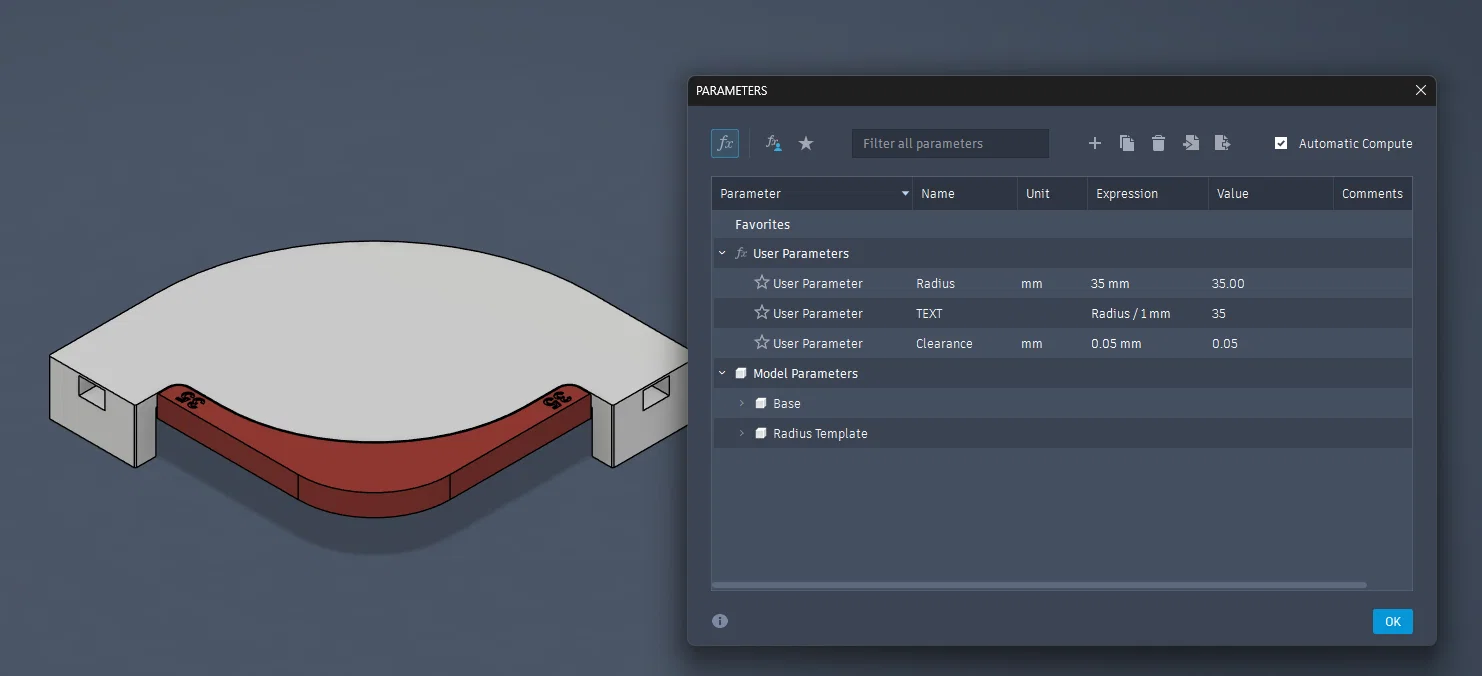

• Hoàn toàn tham số (Parametric): Đi kèm file Fusion 360 để tạo các kích thước bo góc tùy chỉnh. Con số dập nổi trên tấm dưỡng sẽ tự động cập nhật khi bạn thay đổi thông số bán kính.

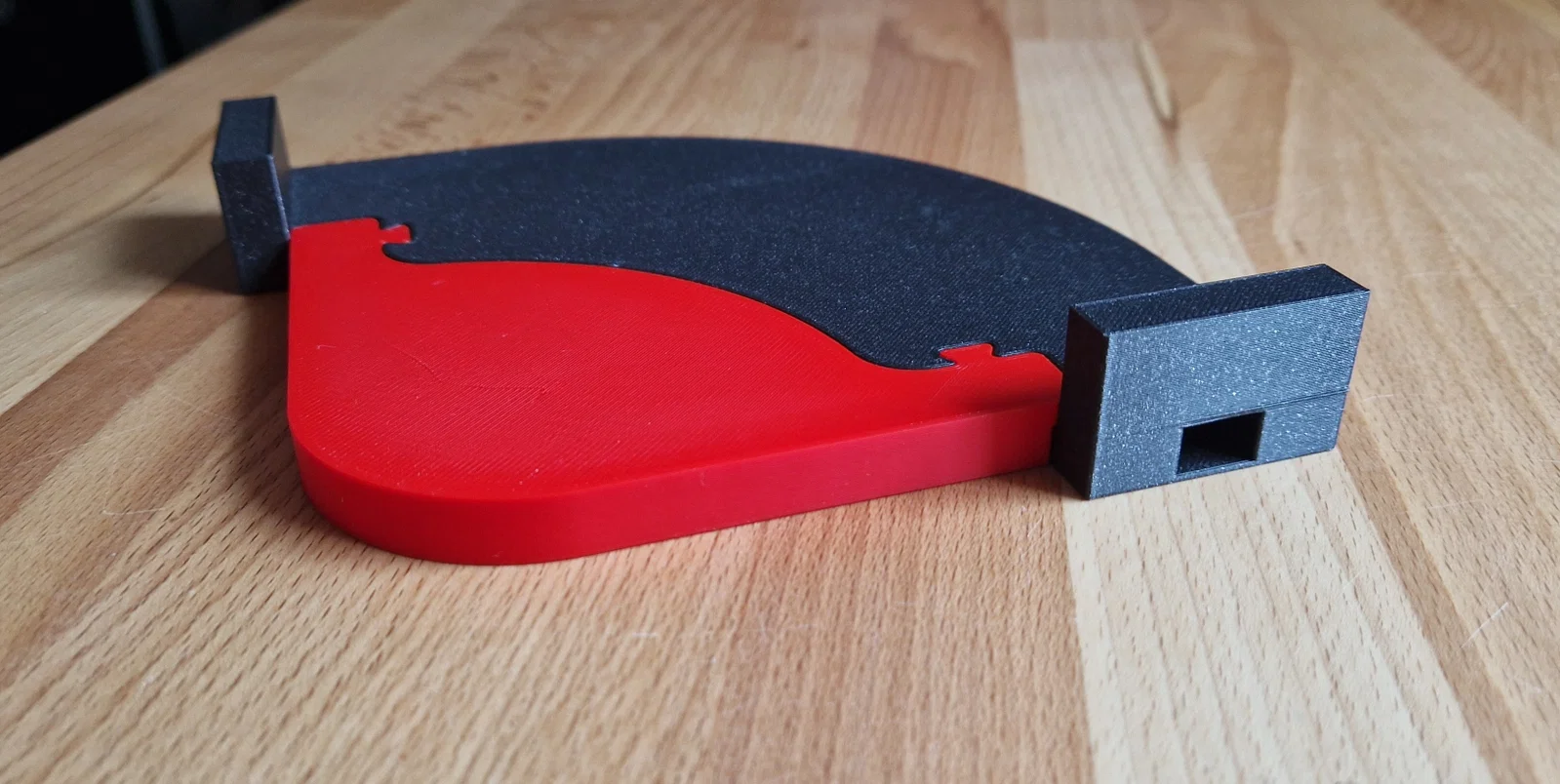

• Tương thích với kẹp: Phần đế có sẵn các rãnh thiết kế cho kẹp ray trượt Makita, tuy nhiên mình nghĩ nó cũng sẽ tương thích với hầu hết các loại kẹp ray tiêu chuẩn của các hãng khác.

• Hình dạng tùy chỉnh: Sử dụng file .f3d hoặc .step để tạo ra các hình dạng hình học độc đáo ngoài các bộ tiêu chuẩn.

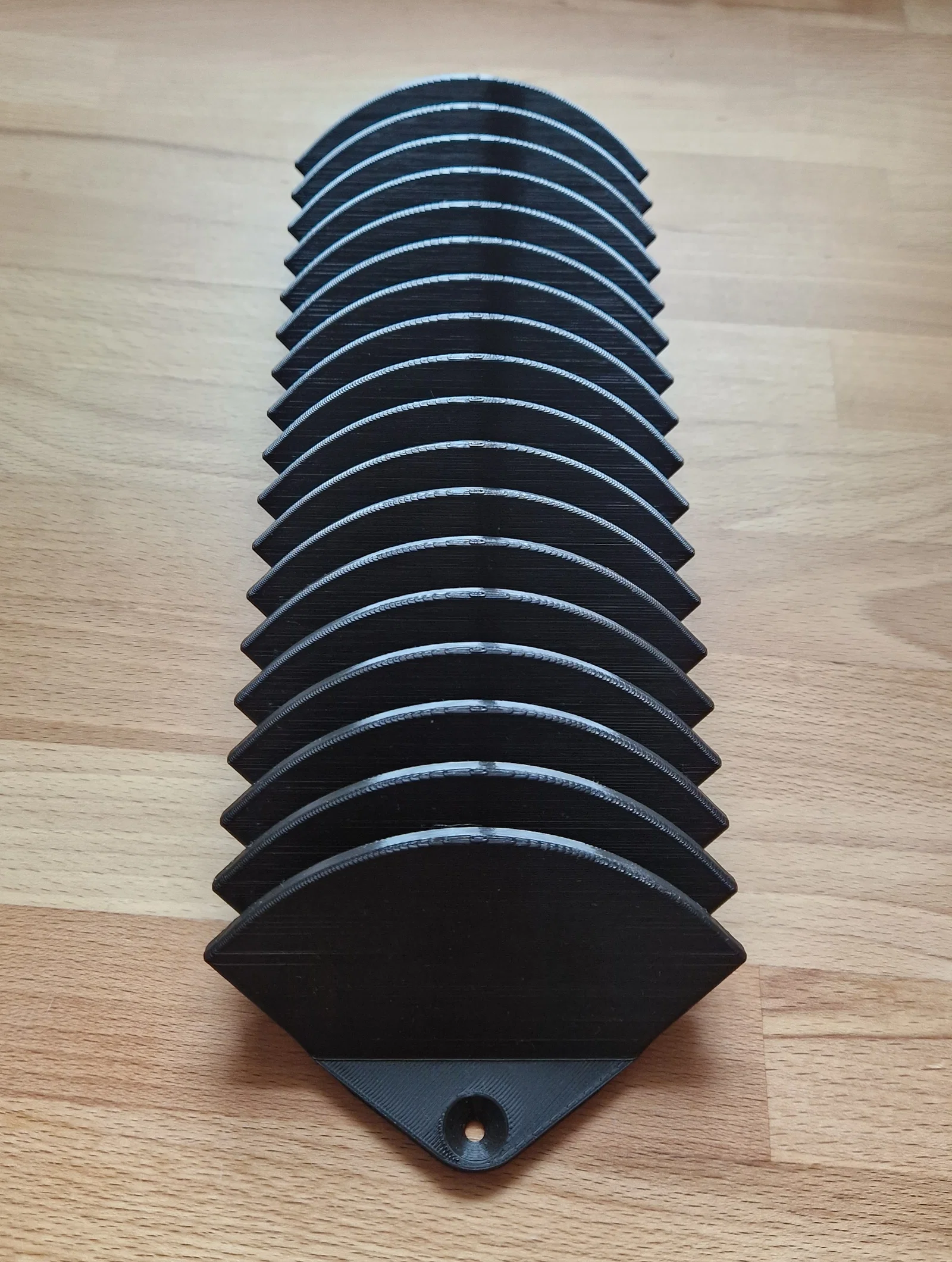

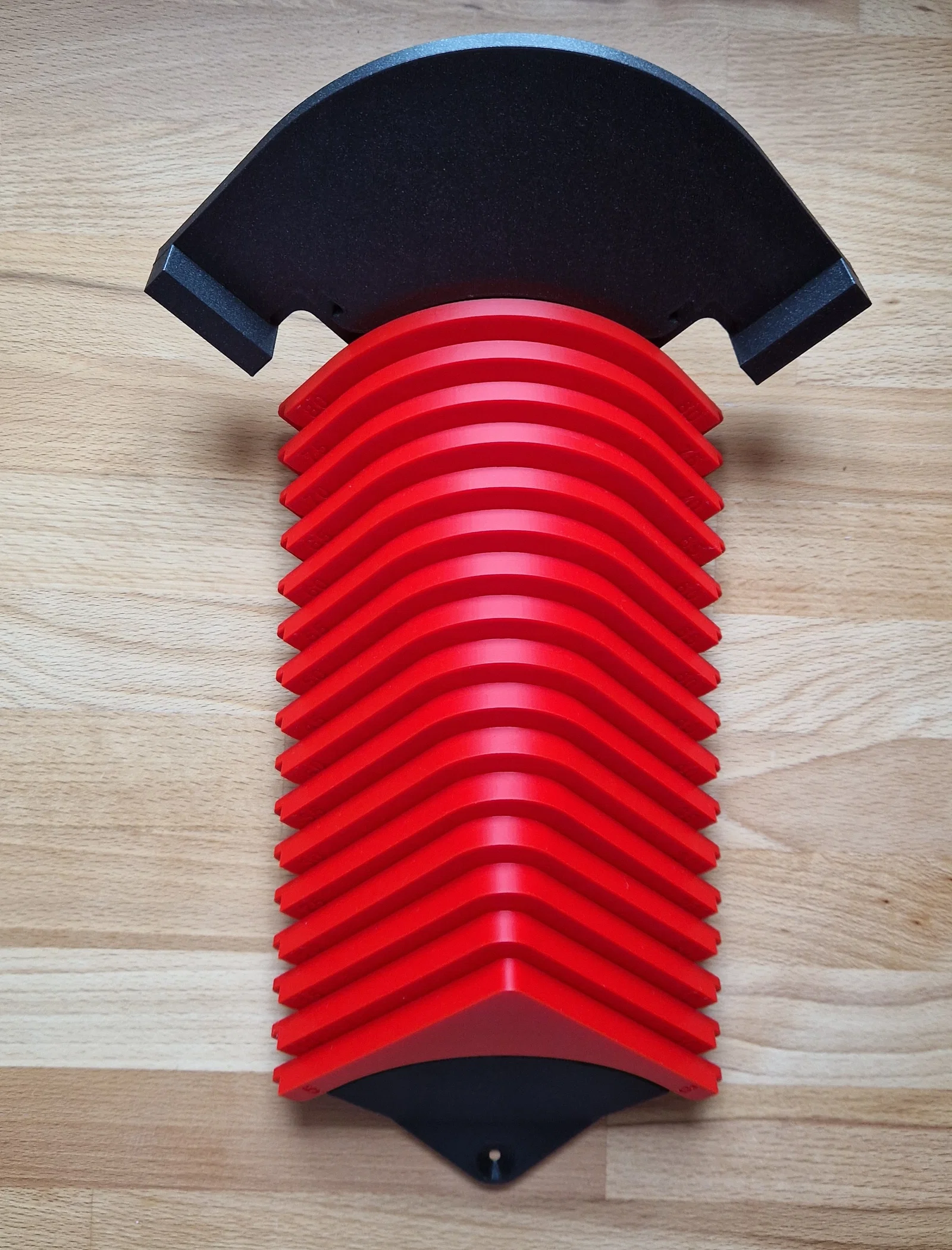

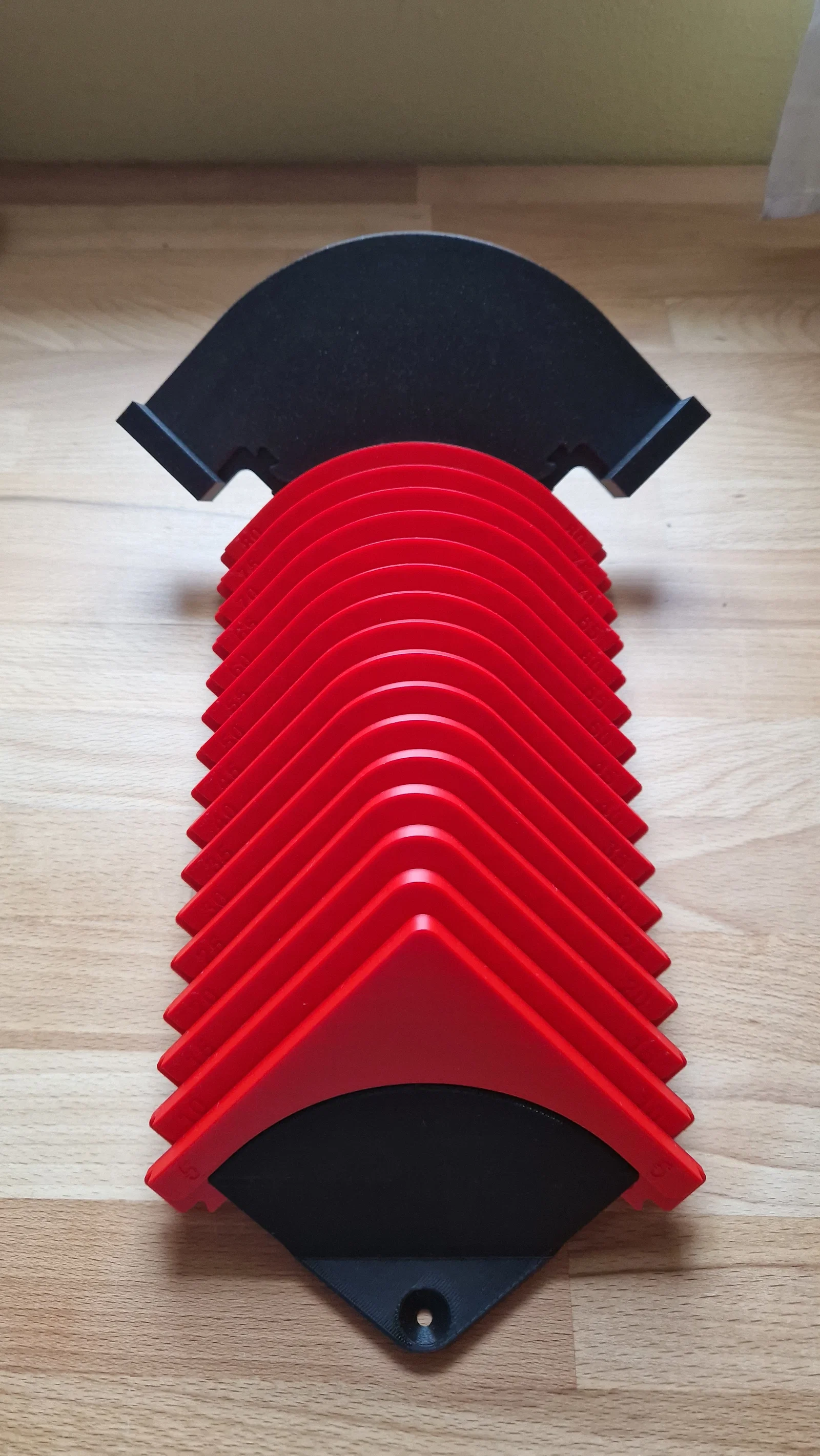

• Lưu trữ: Bao gồm một giá treo tường đơn giản để giữ cho phần đế và các tấm dưỡng luôn gọn gàng.

Ghi chú kỹ thuật

• Điều chỉnh độ khít: Nếu các tấm dưỡng quá chặt hoặc quá lỏng so với dung sai máy in của bạn, chỉ cần mở file .f3d và điều chỉnh tham số "clearance".

Các file đi kèm

• File STEP: Các tấm dưỡng đã được dựng sẵn (5–80 mm), tấm đế và giá treo tường.

• File F3D: File nguồn tham số hoàn chỉnh để tùy chỉnh kích thước và độ khít.

• File STL: Nếu bạn nào không rành dùng Fusion 360 mà cần file .stl cho kích thước bán kính bất kỳ, cứ nhắn tin cho mình, mình sẽ làm giúp bạn.

Cách sử dụng

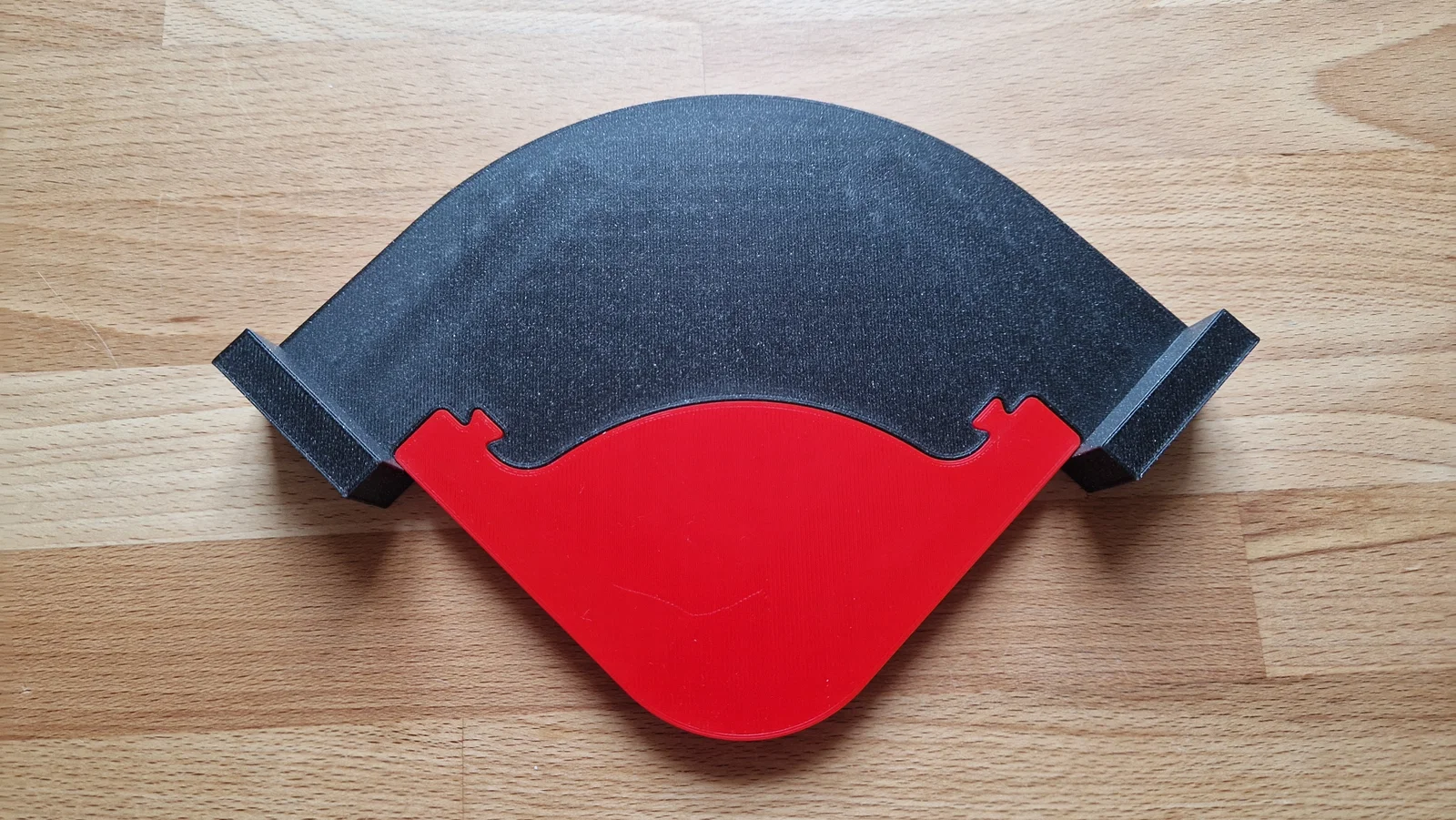

1. Trượt tấm dưỡng bán kính vào phần đế.

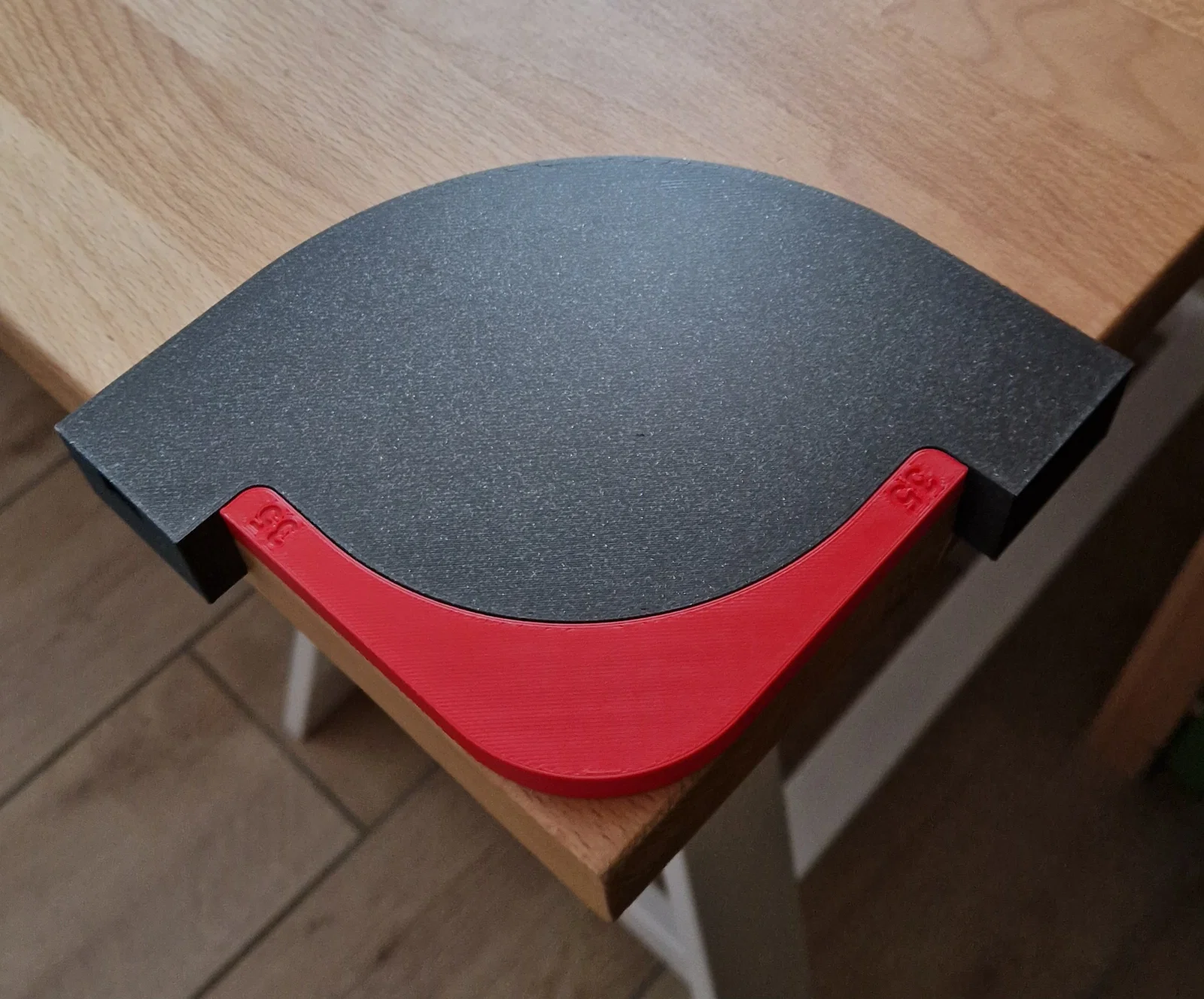

2. Căn chỉnh phần đế sát vào góc của miếng gỗ.

3. Cố định bằng kẹp (hoặc dùng băng dính hai mặt).

4. Dùng mũi phay router (flush-trim bit) chạy dọc theo tấm dưỡng để có đường bo góc hoàn hảo.
