Kẹp giữ ống ly tâm 50 mL nằm ngang cho máy lắc

Kẹp giữ ống ly tâm 50 mL nằm ngang cho máy lắc

Đây là mẫu kẹp đơn giản, chắc chắn để gắn các loại ống ly tâm hình nón 50 mL tiêu chuẩn (kiểu Falcon) nằm ngang trên các loại máy lắc cơ học. Thiết kế này giúp việc lắc các ống diễn ra đồng đều, song song và hạn chế tình trạng ống bị xệ xuống, đảm bảo kết quả pha trộn giữa các ống được nhất quán hơn.

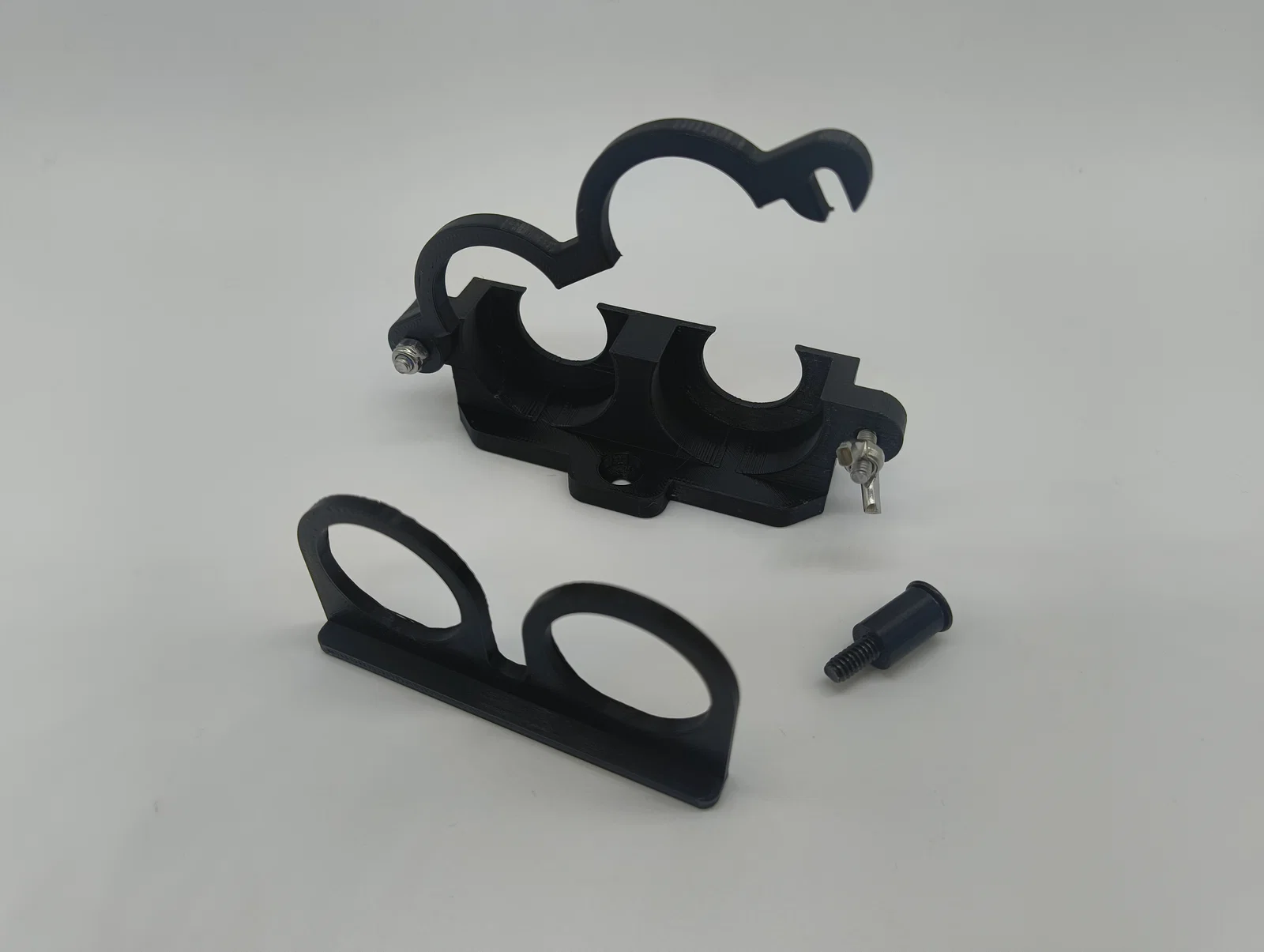

Các file STL đi kèm

tube_clamp_bottom.stl

tube_clamp_top.stl

tube_horizontal_support.stl (tùy chọn; dùng để luồn qua đầu ống giúp giữ cân bằng, tránh bị xệ)

round_spacer.stl (tùy chọn; dùng trong trường hợp bu lông gắn của bạn dài hơn độ dày của mặt bàn máy lắc)

Phụ kiện cần chuẩn bị (cho mỗi kẹp)

2× Bu lông lục giác M4

1× Đai ốc khóa M4 (dùng cho bản lề/điểm xoay)

1× Đai ốc cánh M4 (để đóng kẹp nhanh)

1× Bu lông hoặc vít để gắn vào bàn máy lắc (hỗ trợ kích thước M4 hoặc #10)

Khả năng tương thích

Có thể gắn vào các bàn máy lắc sử dụng ốc M4 hoặc #10.

Đã xác nhận lắp vừa máy lắc IKA IO SP 25 (lỗ M4).

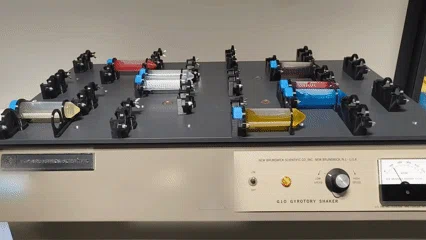

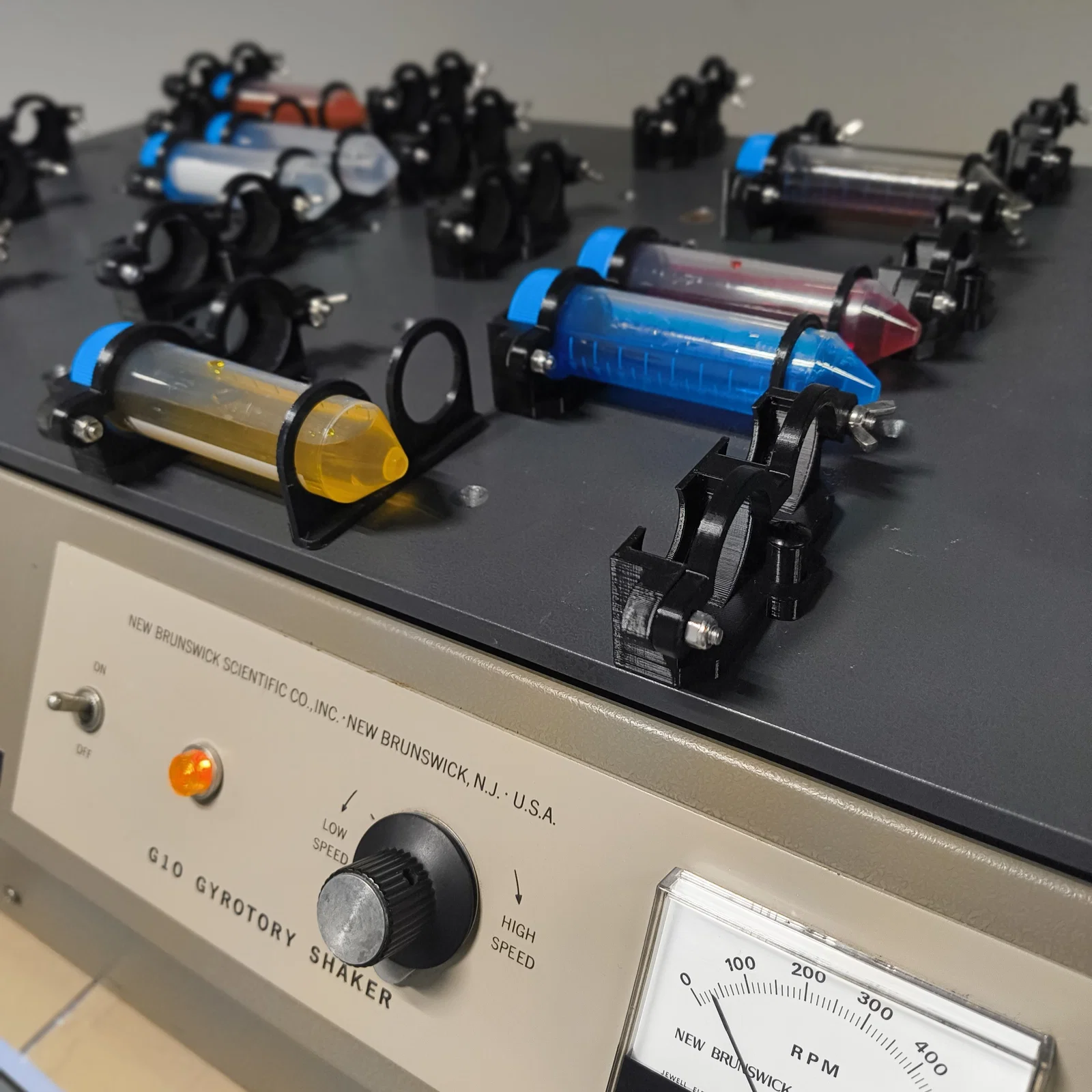

Đã xác nhận lắp vừa máy lắc New Brunswick Scientific G10 Gyrotory Shaker (lỗ #10).

Hướng dẫn lắp ráp

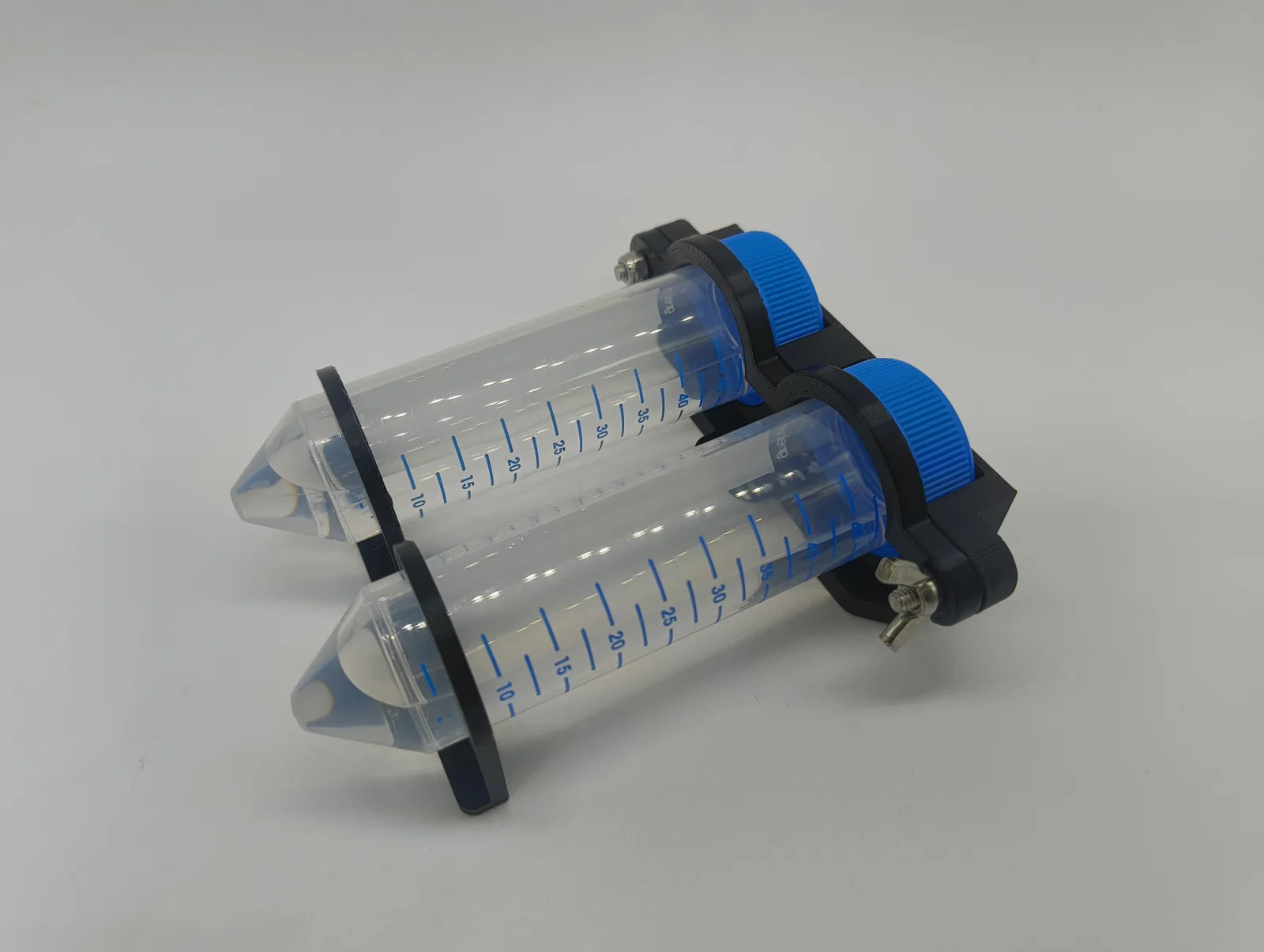

Kết nối tube_clamp_bottom và tube_clamp_top bằng một bu lông lục giác M4 và đai ốc khóa M4 để tạo thành bản lề.

Sử dụng bu lông lục giác M4 thứ hai kèm đai ốc cánh để làm chốt khóa phía trước, giữ chặt kẹp quanh ống.

Bắt kẹp vào bàn máy lắc qua phần đế bằng vít hoặc bu lông M4/ #10-24. Dùng thêm round_spacer.stl nếu bu lông quá dài.

(Tùy chọn) Luồn tube_horizontal_support.stl vào các đầu ống để giữ ống nằm ngang trong quá trình lắc.

Lưu ý khi in

Chất liệu: Khuyên dùng PETG hoặc ABS/ASA (có khả năng chịu nhiệt và hóa chất tốt hơn PLA).

Chiều cao lớp in: 0.2–0.28 mm

Độ đặc (Infill): 15% (kiểu gyroid/cubic)

Hướng in: Đặt tube_clamp_top.stl và tube_horizontal_support.stl nằm bẹt trên mặt phẳng. Đặt tube_clamp_bottom.stl và round_spacer.stl đứng thẳng. Sử dụng support kiểu organic/tree chạm vào bàn in cho các lỗ bắt ốc trên tube_clamp_bottom.stl.

Lưu ý khi sử dụng

Thiết kế tối ưu cho việc lắc đồng nhất khi lượng dung dịch trong các ống bằng nhau.

Luôn kiểm tra độ chặt của kẹp trước khi khởi động máy. Sản phẩm không dùng cho các mục đích lâm sàng hoặc các ứng dụng yêu cầu tiêu chuẩn an toàn nghiêm ngặt.
