Tua bin khí siêu nhỏ 100.000 RPM

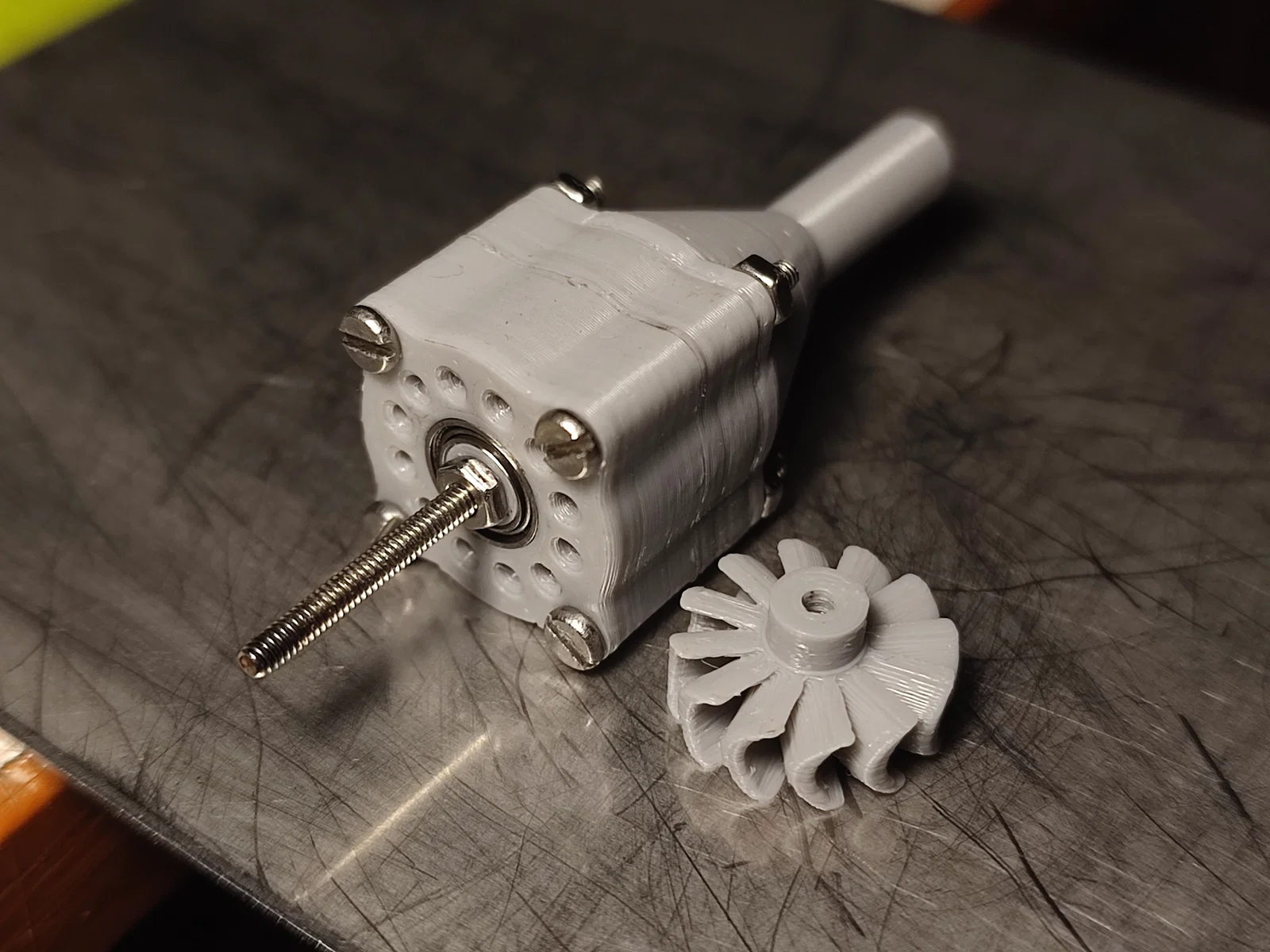

THÔNG TIN CHUNG Được thiết kế để dùng với bạc đạn 5x8x2.5 mm, bu lông M2x18 và M2x30 cùng đai ốc để lắp ráp. Phần trục sử dụng bu lông M2x30, giúp tạo ra phần trục đầu ra dài 15 mm. Đường kính ngoài của đầu nạp khí là 6 mm và chiều dài là 15 mm. Chiều dài tổng thể là 44 mm (không tính trục). Kích thước vuông góc với trục là 18x23 mm.

IN ẤN In tất cả các chi tiết với chiều cao lớp in 0.1 mm và thiết lập chế độ randomized seam (đường nối ngẫu nhiên), ngoại trừ phần đầu nạp. Tua bin sẽ KHÔNG hoạt động nếu không để chế độ này, vì bu lông đóng vai trò là trục sẽ bị lệch. Nên in tua bin bằng nhựa PETG; không khuyến khích dùng PLA vì vật liệu cần chịu được lực ly tâm lớn và độ rung mạnh. Bạn cũng nên giảm tốc độ in khi in cánh tua bin.

LẮP RÁP Trước khi vặn tua bin, bạn cần vát nhẹ lỗ hình nón trên cánh tua bin để kết nối các bộ phận lại với nhau. Đừng vát quá tay, chỉ cần loại bỏ phần nhựa thừa là được. Trước tiên, hãy vặn bu lông M2x30 vào phần trục nhỏ của tua bin, sau đó đến cánh tua bin và đai ốc. Bạn nên chà nhám sơ phần tua bin, đặc biệt là ở mặt lớp in trên cùng. Lắp các bạc đạn 5x8x2.5 mm vào đúng vị trí; hãy đảm bảo chúng đã được đẩy vào hết mức. Bây giờ, bạn có thể vặn mọi thứ lại với nhau bằng bu lông M2x18 và cố định bằng đai ốc. Thiết bị sẽ quay dễ dàng mà không bị cản trở. Nếu lực cản quá lớn, bạn có thể chà nhám thêm một chút ở tua bin hoặc vỏ tua bin cho đến khi đạt yêu cầu. Nếu sử dụng với áp suất cao, thiết bị sẽ tự mài mòn trong quá trình vận hành. Nếu thấy rung lắc mạnh, hãy kiểm tra xem bạc đạn đã phẳng với vỏ và bề mặt stator chưa; cũng có khả năng bu lông M2x30 của bạn không thẳng, hãy tìm một chiếc thẳng hơn. Hãy đảm bảo bạn đã không quên thiết lập randomized seam.

Bạn có thể đo số vòng quay (RPM) bằng cách đo tần số âm thanh, chia kết quả cho 12 rồi nhân với 60. Số vòng quay tối đa mình đo được là hơn 100.000 RPM. Lực mô-men xoắn tối đa đo được là 4.44 g với đòn bẩy 10 cm khi tua bin bị kẹt, tương đương 0.00435 N/m. Với áp suất 8 bar, thiết bị đạt công suất khoảng 50W. Nó đủ mạnh để tạo ma sát làm cháy gỗ đấy.
